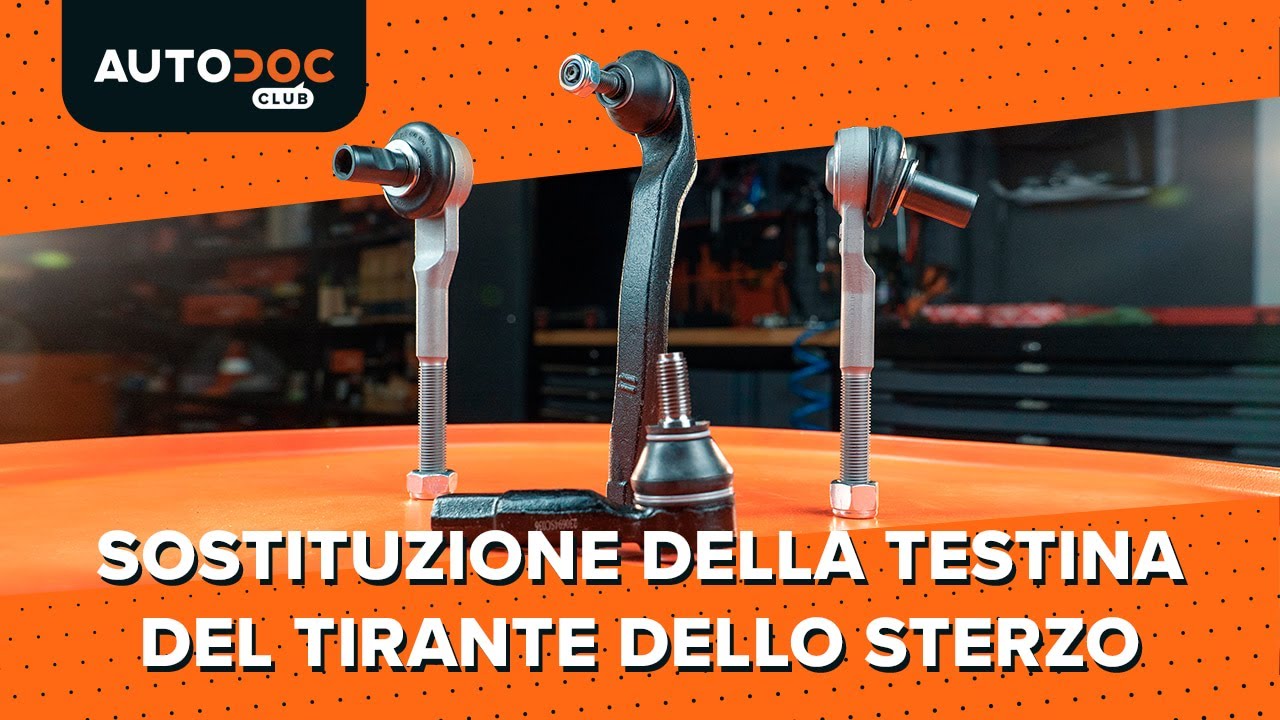

Come sostituire una testina del tirante dello sterzo dell'auto [VIDEO TUTORIAL DI AUTODOC]

Come cambiare testine sterzo su un'auto - Guida alla sostituzione

Potrebbe essere necessario quanto segue:

                      una nuova testina del tirante

                      un set di appositi utensili

                      un detergente spray universale ed una spazzola metallica

                      WD-40 spray lubrificante

                      uno strumento di misurazione

                      estrattore giunto sferico

                      chiave dinamometrica

Acquistare utensili

Fai attenzione!

Le testine dei tiranti sono componenti girevoli del sistema di sterzo
Trasmettono la forza ai fusi a snodo dello sterzo, permettendo così alle ruote di girare
Di solito, i componenti destro e sinistro si rispecchiano nella struttura e necessitano quindi di essere montati rispettivamente sul lato corretto
Non sono intercambiabili

1.

Sollevare l'auto con un ponte sollevatore o con un martinetto

Importante!
In caso di utilizzo di un cric è necessario ricorrere anche a dei cavalletti
2.

Ruotare il volante fino all'arresto per accedere alla testina del tirante
3.

Pulire gli elementi di fissaggio che collegano la testina del tirante al fuso a snodo dello sterzo ed al tirante

La testina del tirante è ulteriormente fissata sul tirante
con un bullone di fissaggiooppure con un controdado che impedisce l'autoallentamento della parte
4.

Rimuovere il giunto sferico dal fuso a snodo dello sterzo. Usa un estrattore del giunto sferico
5.

Il collegamento tra la testina del tirante ed il tirante è regolabile

Attenzione!
La distanza alla quale la testina del tirante è avvitata sulla parte filettata influenza l'angolo di convergenza delle ruote
6.

Misurare la distanza dall'inizio della parte filettata sul tirante fino alla testina del tirante
7.

Attenersi a questo valore al momento di installare una nuova testina del tirante
8.

Allentare il fissaggio supplementare e svitare la testina del tirante dal tirante

Gli esperti di AUTODOC raccomandano:
È inoltre possibile apportare un segno sul tirante per facilitare l'installazione di una nuova testina del tirante
9.

Pulire le sedi di montaggio del tirante con un agente anticorrosione
10.

Installare una nuova testina del tirante
11.

Mantenere la lunghezza richiesta sul tirante
12.

Dopo l'installazione, controllare che la lunghezza della parte filettata corrisponda alla lunghezza precedente

Importante!
La regolazione della lunghezza avviene ruotando il tirante per il numero di rotazioni richiesto
13.

Fissare la testina del tirante
14.

Trattare gli elementi di fissaggio con un agente anticorrosione

Fai attenzione!
Durante la misurazione, si raccomanda di non prendere come riferimento la lunghezza del controdadoLa lunghezza del controdado nuovo potrebbe infatti essere diversa da quella del controdado vecchio
15.

Se il perno sferico è affusolato, posizionare lo strumento di rimozione sotto il soffietto parapolvere per rimuovere la testina del tirante
16.

Se il perno sferico dispone di una rondella di spinta, posizionare il dispositivo di rimozione in modo che la forza venga esercitata tra il fuso a snodo ed il perno sferico
17.

Svitare la testina del tirante tenendo fermo il tirante
18.

Assicurarsi che la relativa sede di montaggio sia priva di corrosione e sporcizia
19.

Assicurarsi che la superficie di montaggio della ruota sia pulita e liscia
20.

Effettuarne la pulizia ed il trattamento con un agente anticorrosione

Importante!
Allineare le ruoteSi raccomanda di controllare lo stato dei tiranti e di sostituirli, se necessario
