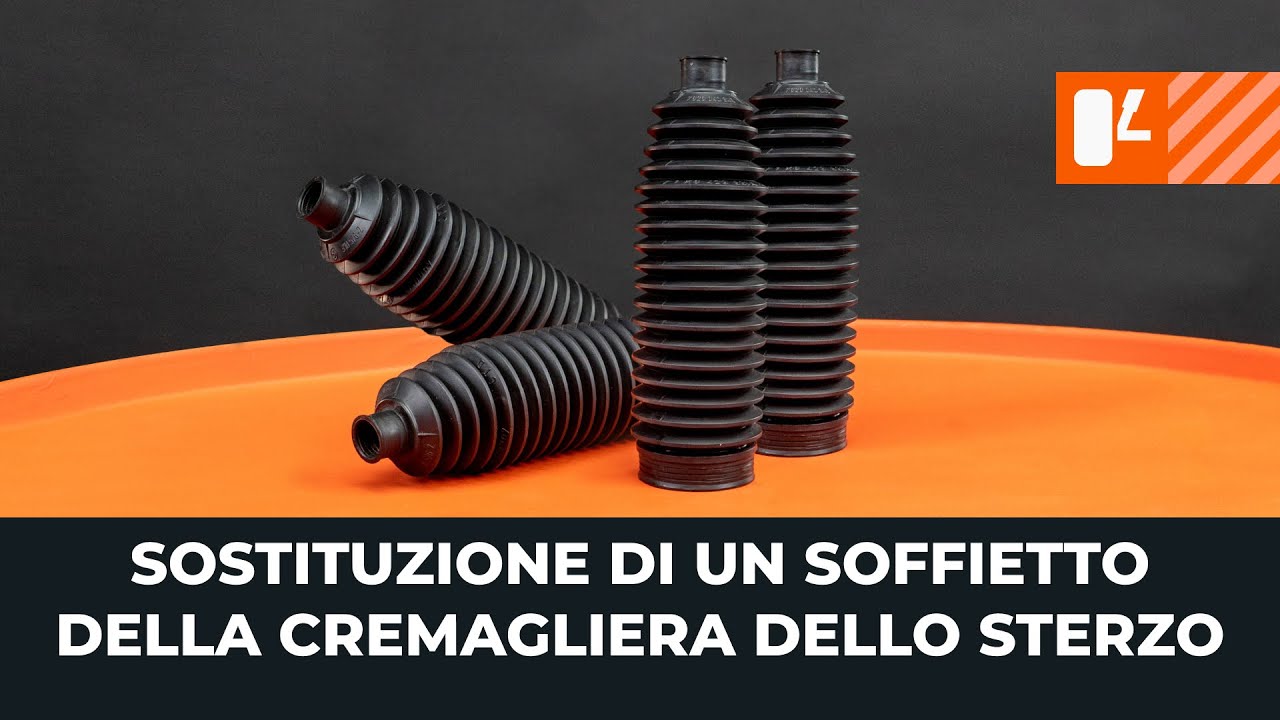

Come sostituire un soffietto della cremagliera dello sterzo [VIDEO TUTORIAL DI AUTODOC]

Come cambiare cuffia della cremagliera dello sterzo su un'auto - Guida alla sostituzione

Potrebbe essere necessario quanto segue:

                      un nuovo soffietto per la cremagliera dello sterzo

                      un set di appositi utensili

                       spray detegente multiuso

                      spray WD-40

                      pinze per fascette Clic-R

                      chiave dinamometrica

                      estrattore giunto sferico

                      uno strumento di misurazione

Acquistare utensili

Fai attenzione!

Il soffietto della cremagliera dello sterzo protegge l'albero della cremagliera e l'estremità interna del tirante da sporco e acqua
Con il passare del tempo, il soffietto parapolvere perde di elasticità con conseguente danneggiamento

1.

Sollevare l'auto utilizzando un ponte sollevatore oppure un martinetto con cavalletti per auto e cunei per ruote
2.

Ruotare il volante fino all'arresto per accedere al componente

AUTODOC raccomanda:
Prima di mettersi al lavoro, misurare fino a che punto il tirante è avvitato nella testina del tiranteQuesto valore influisce sull'angolo di convergenzaUna volta sostituito il soffietto parapolvere, il tirante deve essere reinstallato nella posizione originaleÈ possibile apportarvi un segno come indicazione per montaggio di una parte nuova
3.

Per sostituire il soffietto parapolvere, è necessario scollegare la testina del tirante dal fuso a snodo dello sterzo ed il tirante oppure svitare il tirante dalla testina del tirante
4.

Pulire l'area di lavoro
5.

Misurare la distanza dall'inizio della parte filettata sul tirante fino alla testina del tirante e non fino al controdado

Importante!
Questo perché la distanza dal controdado varia a seconda dello spessore del controdado
6.

Scollegare la testina del tirante dal fuso a snodo dello sterzo
7.

Svitare la testina del tirante dal tirante
8.

Rimuovere il controdado con attenzione per non cancellare il segno

Fai attenzione!
In molti casi, la testina del tirante non deve essere rimossa
9.

Svitare il tirante dalla testina
10.

Allentare o rimuovere la fascetta che fissa il soffietto parapolvere

Attenzione!
Durante l'esecuzione del lavoro, tenere saldamente la testina del tirante per non danneggiarne il giunto sferico
11.

Fissare la testina del tirante e svitarne il tirante
12.

Rimuovere gli elementi di fissaggio del soffietto parapolvere ed estrarre il soffietto
13.

Eliminare il grasso vecchio e lo sporco dall'albero della cremagliera dello sterzo e applicare del grasso nuovo

Gli esperti di AUTODOC raccomandano:
Controllare lo stato della testina del tirante, del giunto dell'asse del tirante e della cremagliera dello sterzo
14.

Montare il soffietto parapolvere sul tirante e sulla cremagliera dello sterzo
15.

Assicurarsi che il soffietto parapolvere sia ben aderente alle sedi di montaggio e che sia fissato in modo sicuro
16.

Controllare che le fascette siano installate correttamente e che tengano saldamente in posizione il soffietto parapolvere
17.

Avvitare il controdado, utilizzando il segno come riferimento
18.

Trattare tutte le parti e gli elementi di fissaggio con un agente anticorrosione prima di procedere alla reinstallazione
19.

Avvitare la testina del tirante sul tirante secondo il segno apportato oppure mantenendo la lunghezza richiesta

Importante!
Una volta terminato il lavoro, assicurarsi di allineare le ruote utilizzando un'apposita macchina per l'allineamento
20.

Serrare tutti gli elementi di fissaggio alla coppia raccomandata dal produttore dell'auto
21.

Trattare gli elementi di fissaggio con un agente anticorrosione
22.

Assicurarsi che la superficie di montaggio della ruota sia pulita e liscia per evitare lo sbilanciamento della ruota
23.

Effettuarne il trattamento con un agente anticorrosione
