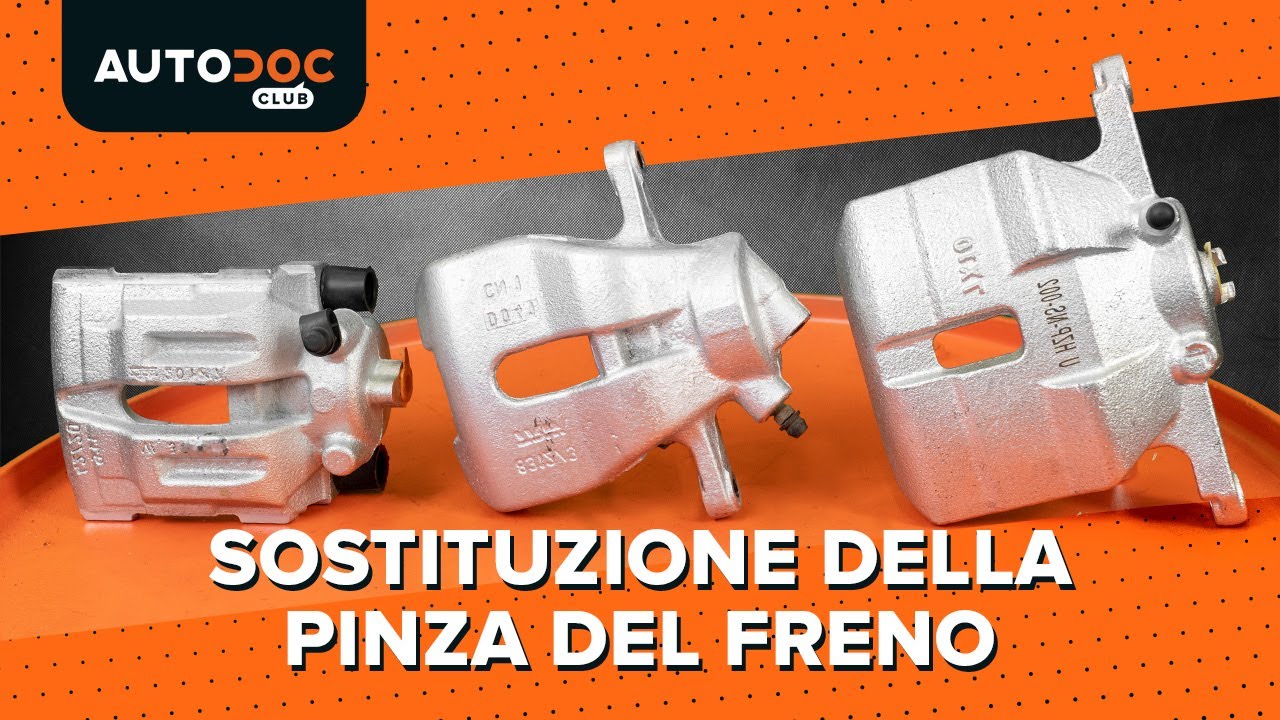

Come cambiare la pinza freno dell’auto [VIDEO TUTORIAL DI AUTODOC]

Come cambiare pinza de freno su un'auto - Guida alla sostituzione

Preparare l'attrezzatura:

                        un set di appositi utensili

                        pulitore freni

                        il liquido dei freni raccomandato dalla casa automobilistica

                        un morsetto per il tubo del freno o per il relativo raccordo

                        uno strumento di spurgo dei freni

                        cric

                        un cavalletto per auto

                        un cuneo per ruote

Acquistare utensili

Motivi possibili per sostituire la pinza del freno:

danni meccanici
surriscaldamento dell’impianto frenante
corrosione
mancata sostituzione del liquido dei freni nei tempi previsti

1.

Quando il pedale del freno viene premuto, l'asta del pistone del cilindro maestro del freno viene spinta verso l'interno
2.

Il liquido dei freni raggiunge la pinza e agisce sul pistone
3.

Il pistone preme le pastiglie del freno contro il disco
4.

Di conseguenza avviene la frenata
5.

La corrosione può ostacolare il movimento del pistone e provocarne addirittura il grippaggio
6.

Il pistone può inoltre subire danni a causa del deterioramento della guarnizione

Fai attenzione!
Il principio di funzionamento e di sostituzione è identico per la maggior parte delle pinze dei freni
7.

Le pinze posteriori possono essere dotate di un freno di stazionamento
8.

Il cavo o il cablaggio del freno di stazionamento devono essere scollegati al momento della sostituzione della pinza
9.

Durante la sostituzione di una pinza, può essere necessario installare una nuova staffa e dei nuovi perni di guida, qualora siano usurati

AUTODOC raccomanda:
Prestare attenzione al lato di installazione della pinza del freno
10.

La vite di spurgo deve essere posizionata nella parte superiore
11.

Accedere al serbatoio del liquido freni e controllare il livello del liquido
12.

Pulire il tappo e la parte esterna del serbatoio
13.

Dare un'occhiata al design della pinza del freno
14.

Scollegare il raccordo del tubo del freno
15.

Pulire preventivamente il punto in cui si collega

Attenzione!
Impedire la fuoriuscita del liquido dei freni
16.

Bloccare il tubo del freno con un attrezzo specifico o svitare il fissaggio del raccordo ed utilizzare un morsetto
17.

Fissare il morsetto sul tubo ad angolo retto
18.

Spostare il tubo del freno da una parte
19.

Svitare e scollegare gli elementi di fissaggio della pinza del freno

Fai attenzione!
Se la pinza risulta difficile da rimuovere,
20.

Rimuovere la pinza del freno
21.

Il funzionamento non corretto della pinza del freno provoca un'usura rapida e irregolare delle pastiglie e del disco del freno
22.

Controllarne regolarmente le condizioni per individuare in tempo utile un eventuale guasto della pinza
23.

Sostituire le parti usurate, se necessario
24.

Leggere le istruzioni del produttore prima di installare una nuova pinza del freno
25.

Ispezionare e, se necessario, sostituire le molle di ritenuta della pinza del freno e le mollette della pastiglia del freno
26.

Riassemblare il tutto in ordine inverso
27.

Installare le pastiglie del freno
28.

Installare una nuova pinza del freno

Importante!
Assicurarsi che tutte le parti si trovino nella posizione corretta
29.

Svita i perni guida
30.

Serrare gli elementi di fissaggio alla coppia raccomandata dal produttore
31.

Installare ulteriori fermi della pinza del freno, qualora ve ne siano
32.

Pulire e collegare il tubo del freno
33.

Serrare il raccordo alla coppia raccomandata dal produttore
34.

Spurgare l’impianto frenante
35.

Rimuovere il tappo dalla vite di spurgo
36.

Allentare la vite di spurgo e rimuovere il morsetto del tubo flessibile
37.

Non appena il liquido inizia a fuoriuscire, stringere la vite di spurgo
38.

Controllare e correggere regolarmente il livello del liquido dei freni

Fai attenzione!
Non allentare eccessivamente la vite di spurgoImpedire che sporco e detriti penetrino nel serbatoio
39.

Per spurgare l’impianto sono necessari l’assistenza di un’altra persona o l’ausilio di un'attrezzatura specifica
40.

Nel primo caso, la persona che assiste dovrà premere più volte il pedale del freno fino a sentire una resistenza significativa
41.

Senza rilasciare il pedale, la persona che assiste farà sapere quando è possibile svitare la vite di spurgo

AUTODOC raccomanda:
Preparare in anticipo un contenitore per il liquido
42.

Allentare la vite di spurgo, scaricare il liquido dei freni e stringere nuovamente la vite
43.

Ripetere la procedura fino a quando tutta l'aria non sarà stata espulsa dall'impianto frenante
44.

Nel secondo caso, occorre preparare un dispositivo di spurgo dei freni costituito da un contenitore con un tubo, un raccordo e una valvola di ritegno
45.

Collegare questo dispositivo alla vite di spurgo della pinza e allentare leggermente la vite
46.

Premere più volte il pedale del freno

AUTODOC raccomanda:
Ripetere la procedura fino a quando tutta l'aria non sarà stata espulsa dall'impianto frenante
47.

Assicurarsi che il fluido che passa attraverso il tubo sia privo di aria
48.

Stringere la vite di spurgo
49.

Pulire la vite di spurgo
50.

Stringere la vite di spurgo alla coppia raccomandata dal produttore
51.

Premere più volte il pedale del freno per controllare le perdite
52.

Applicare il tappo di protezione sulla vite di spurgo
53.

Pulire le superfici del disco del freno e del mozzo della ruota, che sono in contatto con la superficie di accoppiamento del cerchione della ruota
54.

Applicare un agente anticorrosivo sulle superfici
55.

Pulisci la superficie del disco freno
56.

Controllare il livello di liquido freni nel serbatoio di espansione e ripristinarne il livello adeguato, se necessario

AUTODOC raccomanda:
Cambiare il liquido dei freni, se necessario
