Importante!

Questa procedura di sostituzione può essere usata per:
BMW X5 (E53) 3.0 d, BMW X5 (E53) 4.4 i, BMW X5 (E53) 3.0 d, BMW X5 (E53) 3.0 d … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

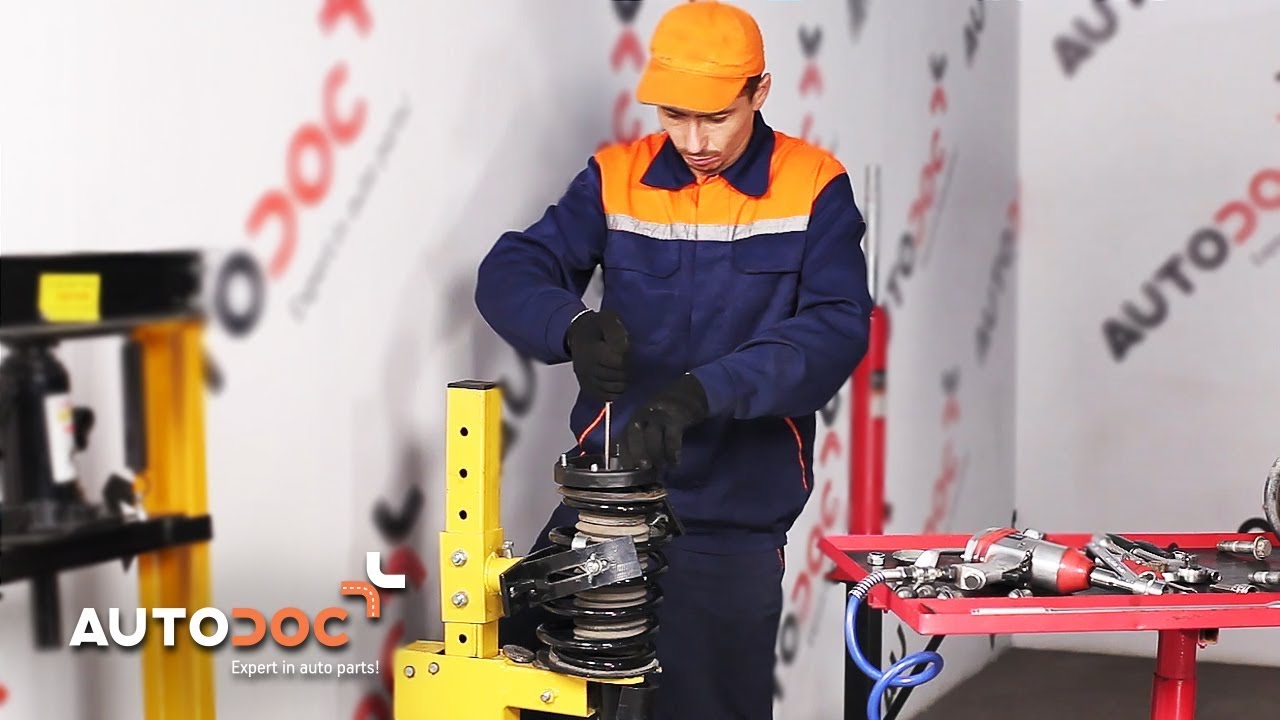

Come sostituire molle di sospensione su BMW X5 E53 [VIDEO TUTORIAL DI AUTODOC]

Come cambiare molle di sospensione della parte anteriore su BMW X5 E53 - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Molla Ammortizzatore per X5 (E53) e altri modelli BMW

Molle ammortizzatori

        Molle ammortizzatori per X5 (E53) Diesel (184 CV)

        Molle ammortizzatori per X5 (E53) Benzina (320 CV)

        Molle ammortizzatori per X5 (E53) Diesel (218 CV)

        Molle ammortizzatori per X5 (E53) Diesel (211 CV)

Attrezzi per montaggio dei Molla Ammortizzatore X5 (E53)

Sostituzione: molle di sospensione - BMW X5 E53. Attrezzi che saranno necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Chiave combinate N°19

                        Chiave combinate N°22

                        Bussola nr. 10

                        Bussola nr. 13

                        Bussola nr. 22

                        Punta HEX n.H5

                        Punta HEX n.H7

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Giravite Piatto

                        Compressore idraulico per molle ammortizzatori

                        Copertura parafango

                        Cunei ruote

Acquistare utensili

Sostituzione: molle di sospensione - BMW X5 E53. AUTODOC raccomanda:

Entrambe le molle elicoidali della sospensione anteriore dovrebbero essere sostituite contemporaneamente.
La procedura di sostituzione è identica per le molle elicoidali di sinistra e di destra della sospensione anteriore.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: molle di sospensione - BMW X5 E53. Sequenza raccomandata delle fasi:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.

Passaggio 4

Svita i bulloni delle ruote.

Sostituzione: molle di sospensione - BMW X5 E53. Consiglio:
Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 5

Smonta le ruote.
Passaggio 6

Pulisci gli elementi di fissaggio dei tiranti delle barre stabilizzatrici. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 7

Svita gli elementi di fissaggio che collegano il tirante della barra stabilizzatrice al puntone dell'ammortizzatore. Utilizza una chiave combinata N°19. Usa una chiave HEX N.H5. Usa una chiave a cricchetto.
Passaggio 8

Rimuovere il puntone stabilizzatore trasversale.

Passaggio 9

Scollega il tubo flessibile dall'ammortizzatore. Usa un giravite piatto.
Passaggio 10

Pulisci gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 11

Svita gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Utilizza una chiave combinata N°22. Utilizza una chiave a bussola N°22. Usa una chiave a cricchetto.
Passaggio 12

Rimuovi i bulloni di fissaggio.
Passaggio 13

Scollegare il cablaggio del sensore ABS.

Passaggio 14

Rimuovi i bulloni di fissaggio.
Passaggio 15

Scollegare il fuso a snodo dal supporto di ammortizzazione.

Sostituzione: molle di sospensione - BMW X5 E53. Gli esperti di AUTODOC raccomandano:
Accertati che il fuso a snodo sia ben appoggiato.
Passaggio 16

Abbassare l'automobile.

Passaggio 17

Aprire il cofano vano motore.
Passaggio 18

Usa una copertura di protezione del parafango per evitare il danneggiamento della verniciatura e dei componenti in plastica dell'auto.

Passaggio 19

Svitare i bulloni e rimuovere il serbatoio lavacristallo. Utilizza una chiave a bussola N°10. Usa una chiave a cricchetto.
Passaggio 20

Pulisci gli elementi di fissaggio del supporto superiore del puntone dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 21

Svita l'elemento di fissaggio superiore del montante supporto ammortizzazione. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.

Sostituzione: molle di sospensione - BMW X5 E53. Il consiglio di AUTODOC:
Per evitare incidenti, tieni saldo il puntone dell'ammortizzatore quando allenti i bulloni.
Passaggio 22

Estrarre il supporto di ammortizzazione.
Passaggio 23

Montare il supporto di ammortizzazione sul dispositivo speciale per la compressione delle molle.

Sostituzione: molle di sospensione - BMW X5 E53. I professionisti raccomandano:
Si noti che quando si utilizza il compressore molla, bisogna catturare le spire della molla in modo sicuro, comprimendo la molla dai lati opposti.Garantire la corretta posizione della molla nel portaceppi.Assicurarsi che le spire della molla entrino saldamente nelle manovelle di serraggio.
Passaggio 24

Stringi la molla.
Passaggio 25

Tratta con del prodotto l'asta del puntone dell'ammmortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 26

Rimuovere il dado del montante del supporto di ammortizzazione. Utilizza una chiave combinata N°22. Usa una chiave HEX N.H7.
Passaggio 27

Sgancia la molla elicoidale.

Passaggio 28

Rimuovere il supporto superiore del montante.
Passaggio 29

Rimuovere la molla.
Passaggio 30

Rimuovi il parapolvere e il paracolpi dell'ammortizzatore.

AUTODOC raccomanda:
Sostituzione: molle di sospensione - BMW X5 E53. Ispezionare attentamente il supporto, il soffietto e il tampone paracolpi dell'ammortizzatore. Sostituire se necessario.
Passaggio 31

Monta la molla sull'ammortizzatore.
Passaggio 32

Installare il parapolvere e il paracolpi sul nuovo ammortizzatore.
Passaggio 33

Stringi la molla.

Passaggio 34

Installa il supporto superiore dell'ammortizzatore e il suo cuscinetto.
Passaggio 35

Serrare la vite dell'asta pistone supporto ammortizzazione. Utilizza una chiave combinata N°22. Usa una chiave HEX N.H7. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 60 Nm.

Sostituzione: molle di sospensione - BMW X5 E53. Il consiglio degli esperti di AUTODOC:
Assicurati che la molla sia posizionata correttamente. Evita il suo disallineamento.
Passaggio 36

Diserrare la molla.

Passaggio 37

Rimuovi il puntone dell'ammortizzatore.
Passaggio 38

Installare il supporto di ammortizzazione nell'arco passaruota.
Passaggio 39

Avvita l'elemento di fissaggio superiore del montante supporto ammortizzazione.

AUTODOC raccomanda:
Importante! Tenere il puntone di sospensione mentre si avvitano i bulloni di fissaggio. BMW X5 E53
Passaggio 40

Stringi l'elemento di fissaggio superiore del supporto di ammortizzazione. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 34 Nm.
Passaggio 41.1

Installare il serbatoio lavacristallo e serrare i bulloni.

Passaggio 41.2

Utilizza una chiave a bussola N°10. Usa una chiave a cricchetto.
Passaggio 42

Rimuovi la copertura di protezione del parafango.

Passaggio 43

Chiudere il cofano.
Passaggio 44

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 45

Tratta la sede di montaggio del puntone dell'ammortizzatore sul fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 46

Fissare il supporto di ammortizzazione sul fuso a snodo.
Passaggio 47

Monta il bullone di fissaggio.
Passaggio 48

Collegare il cablaggio del sensore ABS.

Passaggio 49

Monta il bullone di fissaggio.

Passaggio 50

Serra gli elementi di fissaggio inferiori che collegano l'ammortizzatore al fuso a snodo. Utilizza una chiave combinata N°22. Utilizza una chiave a bussola N°22. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 250 Nm.
Passaggio 51

Fissare sul montante il tubo dell'impianto freni.
Passaggio 52

Installa il puntone stabilizzatore trasversale.

Passaggio 53

Serra gli elementi di fissaggio che collegano il tirante della barra stabilizzatrice al puntone dell'ammortizzatore. Utilizza una chiave combinata N°19. Usa una chiave HEX N.H5. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 65 Nm.
Passaggio 54

Tratta con del prodotto gli elementi di fissaggio del puntone dell'ammortizzatore. Usa il grasso al rame.
Passaggio 55

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 56

Pulisci la superficie del disco freno. Usa un pulitore freni.

Sostituzione: molle di sospensione - BMW X5 E53. AUTODOC raccomanda:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 57

Installare la ruota.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. BMW X5 E53
Passaggio 58

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 59

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 140 Nm.
Passaggio 60

Rimuovi i cric e i cunei.
