Importante!

Questa procedura di sostituzione può essere usata per:
FIAT Doblo Cargo (223_) 1.9 JTD (223ZXE1A), FIAT Doblo Cargo (223_) 1.3 JTD 16V, FIAT Doblo Cargo (223_) 1.9 JTD, FIAT Doblo Cargo (223_) 1.3 JTD 16V Multijet, FIAT Doblo Cargo (223_) 1.9 JTD Multijet … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

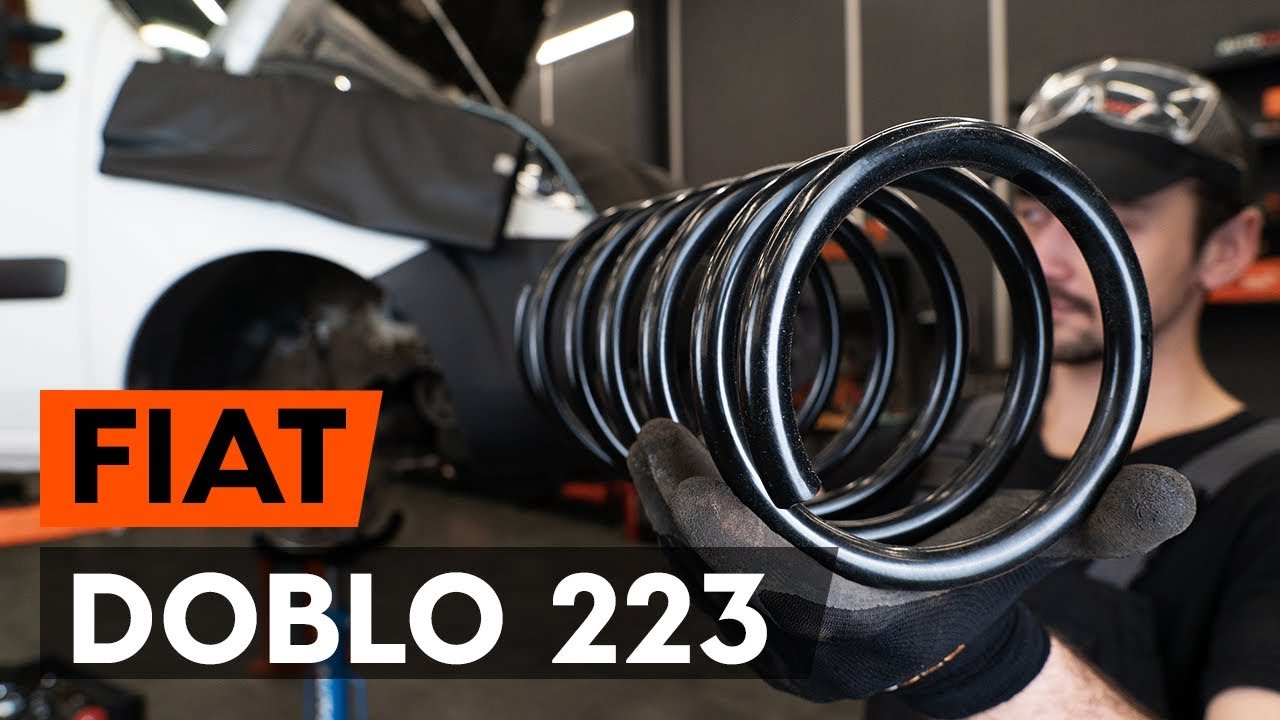

Come sostituire molle di sospensione anteriori su FIAT DOBLO 1 (223) [VIDEO TUTORIAL DI AUTODOC]

Tutte le parti che è necessario sostituire – Molla Ammortizzatore per Doblo Cargo (223_) e altri modelli FIAT

Molla autotelaio

Molla supplementare

        Molla autotelaio per FIAT Doblo Cargo (223_) 1.3 JTD 16V Multijet Diesel (84 CV)

        Molla autotelaio per FIAT Doblo Cargo (223_) 1.9 JTD Multijet Diesel (120 CV)

        Molla autotelaio per FIAT Doblo Cargo (223_) 1.9 JTD (223ZXE1A) Diesel (100 CV)

        Molla autotelaio per FIAT Doblo Cargo (223_) 1.9 JTD Diesel (105 CV)

        Molla autotelaio per FIAT Doblo Cargo (223_) 1.3 JTD 16V Diesel (70 CV)

Sostituzione: molle di sospensione - Fiat Doblo Cargo. Attrezzi che potrebbero essere necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Grasso al rame

                        Bussola nr. 13

                        Bussola nr. 19

                        punta HEX N.H6

                        Chiave combinate N°19

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Cacciaspina

                        Giramaschi

                        Martello di gomma

                        Piede di porco

                        Compressore idraulico per molle ammortizzatori

                        Cric idraulico per trasmissione

                        Copertura parafango

                        Cunei ruote

Acquistare utensili

Sostituzione: molle di sospensione - Fiat Doblo Cargo. AUTODOC raccomanda:

Entrambe le molle elicoidali della sospensione anteriore dovrebbero essere sostituite contemporaneamente.
La procedura di sostituzione è identica per le molle elicoidali di sinistra e di destra della sospensione anteriore.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: molle di sospensione - Fiat Doblo Cargo. Sequenza raccomandata delle fasi:

Passaggio 1

Aprire il cofano vano motore.
Passaggio 2

Usa una copertura di protezione del parafango per evitare il danneggiamento della verniciatura e dei componenti in plastica dell'auto.
Passaggio 3

Pulisci gli elementi di fissaggio del supporto superiore del puntone dell'ammortizzatore. Usa lo spray WD-40.
Passaggio 4

Allenta gli elementi di fiìssaggio superiori del supporto dell'ammortizzatore.Utilizza una chiave a bussola N°13.Usa una chiave a cricchetto.
Passaggio 5

Serra le ruote con i cunei.
Passaggio 6

Allentare i bulloni di fissaggio della ruota.Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 7

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 8

Svita i bulloni delle ruote.

AUTODOC raccomanda:

Importante! Tenere la ruota mentre si svitano i bulloni di fissaggio. Fiat Doblo Cargo
Passaggio 9

Smonta le ruote.
Passaggio 10

Rimuovi il tubo flessibile del freno.

Passaggio 11

Pulisci gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo.Usa una spazzola metallica.Usa lo spray WD-40.
Passaggio 12

Svita gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo.Utilizza una chiave combinata N°19.Utilizza una chiave a bussola N°19.Usa un giramaschi.
Passaggio 13

Puntellare il fuso a snodo.Usa un cric idraulico per trasmissione.
Passaggio 14

Rimuovi i bulloni di fissaggio.
Passaggio 15

Scollegare il fuso a snodo dal supporto di ammortizzazione.Usa un cacciaspina.Usa un martello di gomma.
Passaggio 16

Svita l'elemento di fissaggio superiore del montante supporto ammortizzazione.

AUTODOC raccomanda:

Fiat Doblo Cargo - Per evitare lesioni, tenere il puntone di sospensione mentre si svitano i bulloni di fissaggio.
Passaggio 17

Estrarre il supporto di ammortizzazione.
Passaggio 18

Montare il supporto di ammortizzazione sul dispositivo speciale per la compressione delle molle.

Sostituzione: molle di sospensione - Fiat Doblo Cargo. I professionisti raccomandano:

Si noti che quando si utilizza il compressore molla, bisogna catturare le spire della molla in modo sicuro, comprimendo la molla dai lati opposti.Garantire la corretta posizione della molla nel portaceppi.Assicurarsi che le spire della molla entrino saldamente nelle manovelle di serraggio.
Passaggio 19

Stringi la molla.
Passaggio 20

Rimuovi la cuffia del supporto del puntone dell'ammortizzatore.
Passaggio 21

Pulisci l'asta dell'ammortizzatore.Usa lo spray WD-40.
Passaggio 22

Rimuovere il dado del montante del supporto di ammortizzazione.Utilizza una chiave a bussola N°19.Usa una chiave HEX N.H6.
Passaggio 23

Rimuovere il supporto superiore del montante.
Passaggio 24

Sgancia la molla elicoidale.
Passaggio 25

Rimuovere la molla.

AUTODOC raccomanda:

Sostituzione: molle di sospensione - Fiat Doblo Cargo. Ispezionare attentamente il supporto, il soffietto e il tampone paracolpi dell'ammortizzatore. Sostituire se necessario.
Passaggio 26

Monta la molla sull'ammortizzatore.
Passaggio 27

Stringi la molla.
Passaggio 28

Installa il supporto superiore dell'ammortizzatore e il suo cuscinetto.
Passaggio 29

Serrare la vite dell'asta pistone supporto ammortizzazione.Utilizza una chiave a bussola N°19.Usa una chiave HEX N.H6.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 65 Nm.

Sostituzione: molle di sospensione - Fiat Doblo Cargo. Consiglio:

Assicurati che la molla sia posizionata correttamente. Evita il suo disallineamento.
Passaggio 30

Diserrare la molla.
Passaggio 31

Rimuovi il puntone dell'ammortizzatore.
Passaggio 32

Installare il supporto di ammortizzazione nell'arco passaruota.
Passaggio 33

Avvita l'elemento di fissaggio superiore del montante supporto ammortizzazione.Non lo serrare.

Sostituzione: molle di sospensione - Fiat Doblo Cargo. AUTODOC raccomanda:

Per evitare incidenti, tieni saldo il puntone dell'ammortizzatore quando avviti i bulloni.
Passaggio 34

Tratta la sede di montaggio del puntone dell'ammortizzatore sul fuso a snodo.Usa una spazzola metallica.

Passaggio 35

Tratta con del prodotto gli elementi di fissaggio del fuso a snodo.Usa lo spray WD-40.
Passaggio 36

Fissare il supporto di ammortizzazione sul fuso a snodo.Usa un piede di porco.
Passaggio 37

Monta i bulloni di fissaggio.
Passaggio 38

Rimuovi il supporto da sotto il fuso a snodo.

AUTODOC raccomanda:

Sostituzione: molle di sospensione - Fiat Doblo Cargo. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 39

Serra gli elementi di fissaggio inferiori che collegano l'ammortizzatore al fuso a snodo.Utilizza una chiave a bussola N°19.Utilizza una chiave combinata N°19.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 40

Tratta con del prodotto gli elementi di fissaggio del tubo flessibile.Usa lo spray WD-40.
Passaggio 41

Fissare sul montante il tubo dell'impianto freni.
Passaggio 42

Tratta con del prodotto gli elementi di fissaggio del puntone dell'ammortizzatore.Usa il grasso al rame.
Passaggio 43

Pulisci la sede di montaggio dei cerchioni della ruota.Usa una spazzola metallica.Tratta la superficie di contatto.Usa il grasso al rame.
Passaggio 44

Installare la ruota.

AUTODOC raccomanda:

Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. Fiat Doblo Cargo
Passaggio 45

Avvita i bulloni delle ruote.Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 46

Stringi l'elemento di fissaggio superiore del supporto di ammortizzazione.Utilizza una chiave a bussola N°13.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 32 Nm.
Passaggio 47

Tratta con del prodotto gli elementi di fissaggio del supporto del puntone dell'ammortizzatore.Usa il grasso al rame.
Passaggio 48

Installa la cuffia del supporto del puntone dell'ammortizzatore.
Passaggio 49

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 98 Nm.
Passaggio 50

Rimuovi la copertura di protezione del parafango.
Passaggio 51

Chiudere il cofano.
Passaggio 52

Rimuovi i cric e i cunei.
