Importante!

Questa procedura di sostituzione può essere usata per:
FIAT Doblo Cargo (223_) 1.2 (223ZXA1A), FIAT Doblo Cargo (223_) 1.9 D (223ZXB1A), FIAT Doblo Cargo (223_) 1.6 16V (223ZXD1A), FIAT Doblo Cargo (223_) 1.9 JTD (223ZXE1A), FIAT Doblo Cargo (223_) 1.3 JTD 16V, FIAT Doblo Cargo (223_) 1.9 JTD, FIAT Doblo Cargo (223_) 1.4, FIAT Doblo Cargo (223_) 1.6 Natural Power, FIAT Doblo Cargo (223_) 1.3 JTD 16V Multijet, FIAT Doblo Cargo (223_) 1.9 JTD Multijet … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

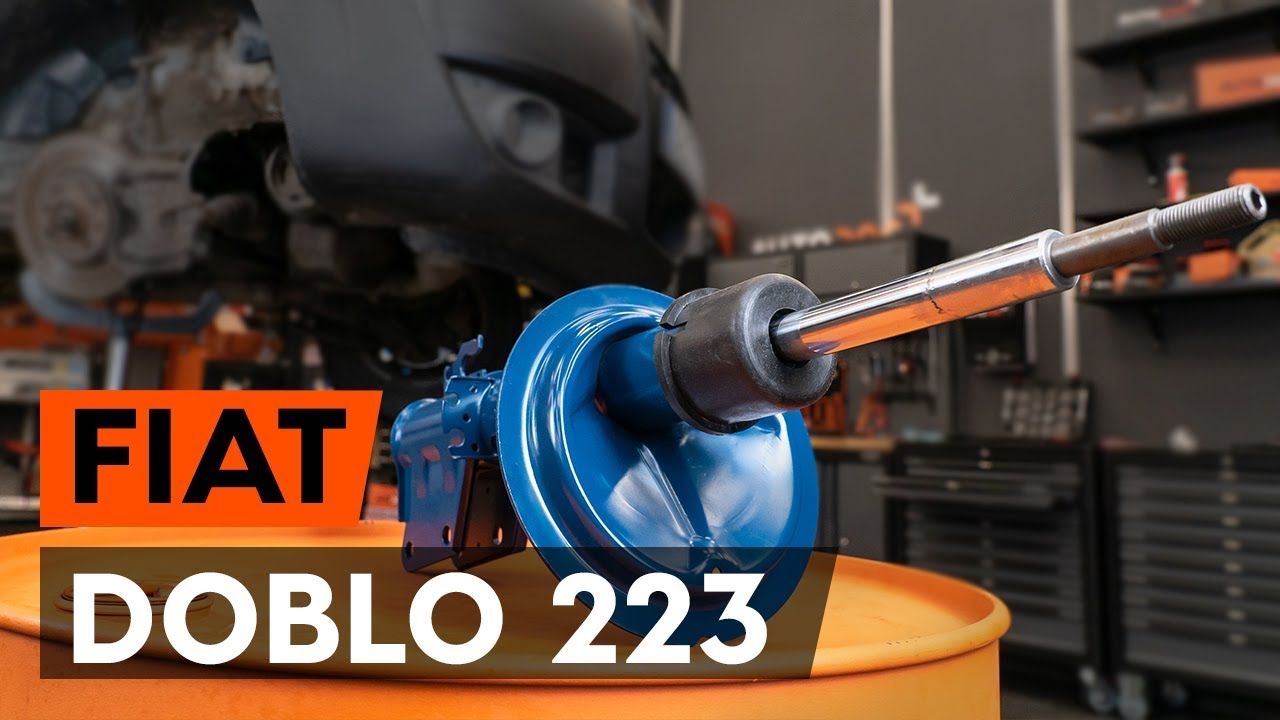

Come sostituire il puntone anteriore dell'ammortizzatore su FIAT DOBLO 1 (223) [TUTORIAL AUTODOC]

Come cambiare ammortizzatore a molla della parte anteriore su Fiat Doblo Cargo - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Ammortizzatori per Doblo Cargo (223_) e altri modelli FIAT

Ammortizzatore

Ammortizzatore a molla

        Ammortizzatore per FIAT Doblo Cargo (223_) 1.9 JTD (223ZXE1A) Diesel (100 CV)

        Ammortizzatore per FIAT Doblo Cargo (223_) 1.3 JTD 16V Multijet Diesel (84 CV)

        Ammortizzatore per FIAT Doblo Cargo (223_) 1.9 JTD Diesel (105 CV)

        Ammortizzatore per FIAT Doblo Cargo (223_) 1.9 JTD Multijet Diesel (120 CV)

        Ammortizzatore per FIAT Doblo Cargo (223_) 1.3 JTD 16V Diesel (70 CV)

        Ammortizzatore per FIAT Doblo Cargo (223_) 1.2 (223ZXA1A) Benzina (65 CV)

        Ammortizzatore per FIAT Doblo Cargo (223_) 1.4 Benzina (77 CV)

        Ammortizzatore per FIAT Doblo Cargo (223_) 1.9 D (223ZXB1A) Diesel (63 CV)

        Ammortizzatore per FIAT Doblo Cargo (223_) 1.6 Natural Power Benzina/Gas naturale (GNC) (103 CV)

Sostituzione: ammortizzatore a molla - Fiat Doblo Cargo. Attrezzi che saranno necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Grasso al rame

                        Bussola nr. 13

                        Bussola nr. 19

                        punta HEX N.H6

                        Chiave combinate N°19

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Cacciaspina

                        Giramaschi

                        Martello di gomma

                        Piede di porco

                        Compressore idraulico per molle ammortizzatori

                        Cric idraulico per trasmissione

                        Copertura parafango

                        Cunei ruote

Acquistare utensili

Sostituzione: ammortizzatore a molla - Fiat Doblo Cargo. I professionisti raccomandano:

Entrambi i puntoni dell'ammortizzatore della sospensione anteriore dovrebbero essere sostituiti contemporaneamente.
La procedura di sostituzione è identica per i puntoni di sinistra e di destra della sospensione anteriore.
Si prega di notare: tutti i lavori sulla vettura - Fiat Doblo Cargo - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Aprire il cofano vano motore.
Passaggio 2

Usa una copertura di protezione del parafango per evitare il danneggiamento della verniciatura e dei componenti in plastica dell'auto.
Passaggio 3

Pulisci gli elementi di fissaggio del supporto superiore del puntone dell'ammortizzatore. Usa lo spray WD-40.
Passaggio 4

Allenta gli elementi di fiìssaggio superiori del supporto dell'ammortizzatore. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 5

Serra le ruote con i cunei.
Passaggio 6

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 7

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 8

Svita i bulloni delle ruote.

Sostituzione: ammortizzatore a molla - Fiat Doblo Cargo. AUTODOC raccomanda:
Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 9

Smonta le ruote.
Passaggio 10

Rimuovi il tubo flessibile del freno.

Passaggio 11

Pulisci gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 12

Svita gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Utilizza una chiave combinata N°19. Utilizza una chiave a bussola N°19. Usa un giramaschi.
Passaggio 13

Puntellare il fuso a snodo. Usa un cric idraulico per trasmissione.
Passaggio 14

Rimuovi i bulloni di fissaggio. Usa un cacciaspina. Usa un martello di gomma.
Passaggio 15

Scollegare il fuso a snodo dal supporto di ammortizzazione.
Passaggio 16

Svita l'elemento di fissaggio superiore del montante supporto ammortizzazione.

AUTODOC raccomanda:
Importante! Tenere il puntone di sospensione mentre si svitano i bulloni di fissaggio. Fiat Doblo Cargo
Passaggio 17

Estrarre il supporto di ammortizzazione.
Passaggio 18

Montare il supporto di ammortizzazione sul dispositivo speciale per la compressione delle molle.

Sostituzione: ammortizzatore a molla - Fiat Doblo Cargo. Gli esperti di AUTODOC raccomandano:
Si noti che quando si utilizza il compressore molla, bisogna catturare le spire della molla in modo sicuro, comprimendo la molla dai lati opposti.Garantire la corretta posizione della molla nel portaceppi.Assicurarsi che le spire della molla entrino saldamente nelle manovelle di serraggio.
Passaggio 19

Stringi la molla.
Passaggio 20

Rimuovi la cuffia del supporto del puntone dell'ammortizzatore.
Passaggio 21

Pulisci l'asta dell'ammortizzatore. Usa lo spray WD-40.
Passaggio 22

Rimuovere il dado del montante del supporto di ammortizzazione. Utilizza una chiave a bussola N°19. Usa una chiave HEX N.H6.
Passaggio 23

Rimuovere il supporto superiore del montante.
Passaggio 24

Sgancia la molla elicoidale.
Passaggio 25

Rimuovere la molla.
Passaggio 26

Rimuovi il parapolvere e il paracolpi dell'ammortizzatore.
Passaggio 27

Rimuovi l'ammortizzatore vecchio dal compressore idraulico per molle ammortizzatori.

AUTODOC raccomanda:
Sostituzione: ammortizzatore a molla - Fiat Doblo Cargo. Ispezionare attentamente il supporto, il soffietto e il tampone paracolpi dell'ammortizzatore. Sostituire se necessario.Prima dell'installazione, l'ammortizzatore va spurgato manualmente 3-5 volte.
Passaggio 28

Installa il nuovo ammortizzatore sul compressore idraulico per molle.
Passaggio 29

Installare il parapolvere e il limitatore flessione dinamica sul nuovo ammortizzatore.
Passaggio 30

Monta la molla sull'ammortizzatore.
Passaggio 31

Stringi la molla.
Passaggio 32

Installa il supporto superiore dell'ammortizzatore e il suo cuscinetto.
Passaggio 33

Serrare la vite dell'asta pistone supporto ammortizzazione. Utilizza una chiave a bussola N°19. Usa una chiave HEX N.H6. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 65 Nm.

Sostituzione: ammortizzatore a molla - Fiat Doblo Cargo. Consiglio:
Assicurati che la molla sia posizionata correttamente. Evita il suo disallineamento.
Passaggio 34

Diserrare la molla.
Passaggio 35

Rimuovi il puntone dell'ammortizzatore.
Passaggio 36

Installare il supporto di ammortizzazione nell'arco passaruota.
Passaggio 37

Avvita l'elemento di fissaggio superiore del montante supporto ammortizzazione. Non lo serrare.

AUTODOC raccomanda:
Importante! Tenere il puntone di sospensione mentre si avvitano i bulloni di fissaggio. Fiat Doblo Cargo
Passaggio 38

Tratta la sede di montaggio del puntone dell'ammortizzatore sul fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 39

Fissare il supporto di ammortizzazione sul fuso a snodo. Usa un piede di porco.
Passaggio 40

Monta i bulloni di fissaggio.
Passaggio 41

Rimuovi il supporto da sotto il fuso a snodo.

Sostituzione: ammortizzatore a molla - Fiat Doblo Cargo. Il consiglio degli esperti di AUTODOC:
Abbassa il cric idraulico delicatamente, senza scatti, per evitare danni ai montaggi e ai meccanismi.
Passaggio 42

Serra gli elementi di fissaggio inferiori che collegano l'ammortizzatore al fuso a snodo. Utilizza una chiave a bussola N°19. Utilizza una chiave combinata N°19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 43

Tratta con del prodotto gli elementi di fissaggio del tubo flessibile. Usa lo spray WD-40.
Passaggio 44

Fissare sul montante il tubo dell'impianto freni.
Passaggio 45

Tratta con del prodotto gli elementi di fissaggio del puntone dell'ammortizzatore. Usa il grasso al rame.
Passaggio 46

Pulisci la sede di montaggio dei cerchioni della ruota. Usa una spazzola metallica. Tratta la superficie di contatto. Usa il grasso al rame.
Passaggio 47

Installare la ruota.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. Fiat Doblo Cargo
Passaggio 48

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 49

Stringi l'elemento di fissaggio superiore del supporto di ammortizzazione. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 32 Nm.
Passaggio 50

Tratta con del prodotto gli elementi di fissaggio del supporto del puntone dell'ammortizzatore. Usa il grasso al rame.
Passaggio 51

Installa la cuffia del supporto del puntone dell'ammortizzatore.
Passaggio 52

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 98 Nm.
Passaggio 53

Rimuovi la copertura di protezione del parafango.
Passaggio 54

Chiudere il cofano.
Passaggio 55

Rimuovi i cric e i cunei.
