Intervallo di sostituzione consigliato per la categoria di pezzi Kit pastiglie freno, Freno a disco : 30000 km.

Importante!

Questa procedura di sostituzione può essere usata per:
FIAT MULTIPLA (186) 1.6 100 16V (186AXA1A), FIAT MULTIPLA (186) 1.9 JTD 105 (186AXB1A), FIAT MULTIPLA (186) 1.6 16V (186AGB1A), FIAT MULTIPLA (186) 1.9 JTD (186AXE1A), FIAT MULTIPLA (186) 1.6 16V GPL, FIAT MULTIPLA (186) 1.6 16V Blupower (186AMA1A), FIAT MULTIPLA (186) 1.6, FIAT MULTIPLA (186) 1.6, FIAT MULTIPLA (186) 1.6 16V Bipower (186AXC1A), FIAT MULTIPLA (186) 1.9 JTD 110, FIAT MULTIPLA (186) 1.9 JTD 115, FIAT MULTIPLA (186) 1.6 16V Bipower (186AMB1A), FIAT BRAVO II (198) 1.9 D Multijet, FIAT BRAVO II (198) 1.9 D Multijet, FIAT BRAVO II (198) 1.6 D Multijet, FIAT BRAVO II (198) 1.9 D Multijet, FIAT BRAVO II (198) 1.4 T-Jet, FIAT BRAVO II (198) 1.6 D Multijet, FIAT BRAVO II (198) 1.6 D Multijet, FIAT Idea (350_) 1.6 D Multijet, FIAT Idea (350_) 1.3 D Multijet, FIAT Idea (350_) 1.9 JTD, FIAT STILO (192) 1.8 16V (192_XC1A), FIAT STILO (192) 1.9 JTD (192_XF1A), FIAT STILO (192) 1.9 JTD (192_XE1A), FIAT STILO (192) 1.9 D Multijet, FIAT STILO (192) 1.9 D Multijet, FIAT STILO Multi Wagon (192) 1.9 JTD, FIAT STILO Multi Wagon (192) 1.9 JTD, FIAT STILO Multi Wagon (192) 1.6 16V, FIAT STILO Multi Wagon (192) 1.9 D, FIAT STILO Multi Wagon (192) 1.9 D Multijet, FIAT STILO Multi Wagon (192) 1.9 D Multijet (192DXT1B), FIAT STILO Multi Wagon (192) 1.9 D Multijet, FIAT STILO Multi Wagon (192) 1.6 16V, FIAT STILO Multi Wagon (192) 1.8 16V, FIAT STILO Multi Wagon (192) 1.9 JTD, FIAT STILO Multi Wagon (192) 1.9 JTD, FIAT STILO Multi Wagon (192) 1.4 16V, FIAT DOBLO Cassone / Furgonato / Promiscuo (263) 1.6 D Multijet, FIAT DOBLO Cassone / Furgonato / Promiscuo (263) 1.6 D Multijet, FIAT DOBLO Cassone / Furgonato / Promiscuo (263) 1.4, FIAT DOBLO Cassone / Furgonato / Promiscuo (263) 1.4, FIAT DOBLO Cassone / Furgonato / Promiscuo (263) 1.3 D Multijet, FIAT DOBLO Cassone / Furgonato / Promiscuo (263) 1.6 D Multijet, FIAT DOBLO Cassone / Furgonato / Promiscuo (263) 2.0 D Multijet, FIAT DOBLO Cassone / Furgonato / Promiscuo (263) 1.3 D Multijet, FIAT DOBLO Cassone / Furgonato / Promiscuo (263) 1.4 Natural Power, FIAT Doblo Station Wagon (263_) 1.6 D Multijet, FIAT Doblo Station Wagon (263_) 1.6 D Multijet, FIAT Doblo Station Wagon (263_) 1.6 D Multijet, FIAT Doblo Station Wagon (263_) 1.4 Natural Power, FIAT Doblo Station Wagon (263_) 1.3 D Multijet, FIAT Doblo Station Wagon (263_) 1.4, FIAT Doblo Station Wagon (263_) 1.6 D Multijet, FIAT Doblo Station Wagon (263_) 2.0 D Multijet, FIAT Doblo Station Wagon (263_) 1.4, FIAT DOBLO Pianale piatto/Telaio (263) 1.6 D Multijet, FIAT DOBLO Pianale piatto/Telaio (263) 1.3 D Multijet, FIAT DOBLO Pianale piatto/Telaio (263) 1.6 D Multijet, FIAT DOBLO Pianale piatto/Telaio (263) 2.0 D Multijet, FIAT DOBLO Pianale piatto/Telaio (263) 1.4, FIAT DOBLO Pianale piatto/Telaio (263) 1.3 D Multijet, FIAT DOBLO Pianale piatto/Telaio (263) 1.6 D Multijet, FIAT DOBLO Pianale piatto/Telaio (263) 1.4, FIAT Linea (323_, 110_) 1.6 D Multijet, FIAT Linea (323_, 110_) 1.4 T-Jet … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

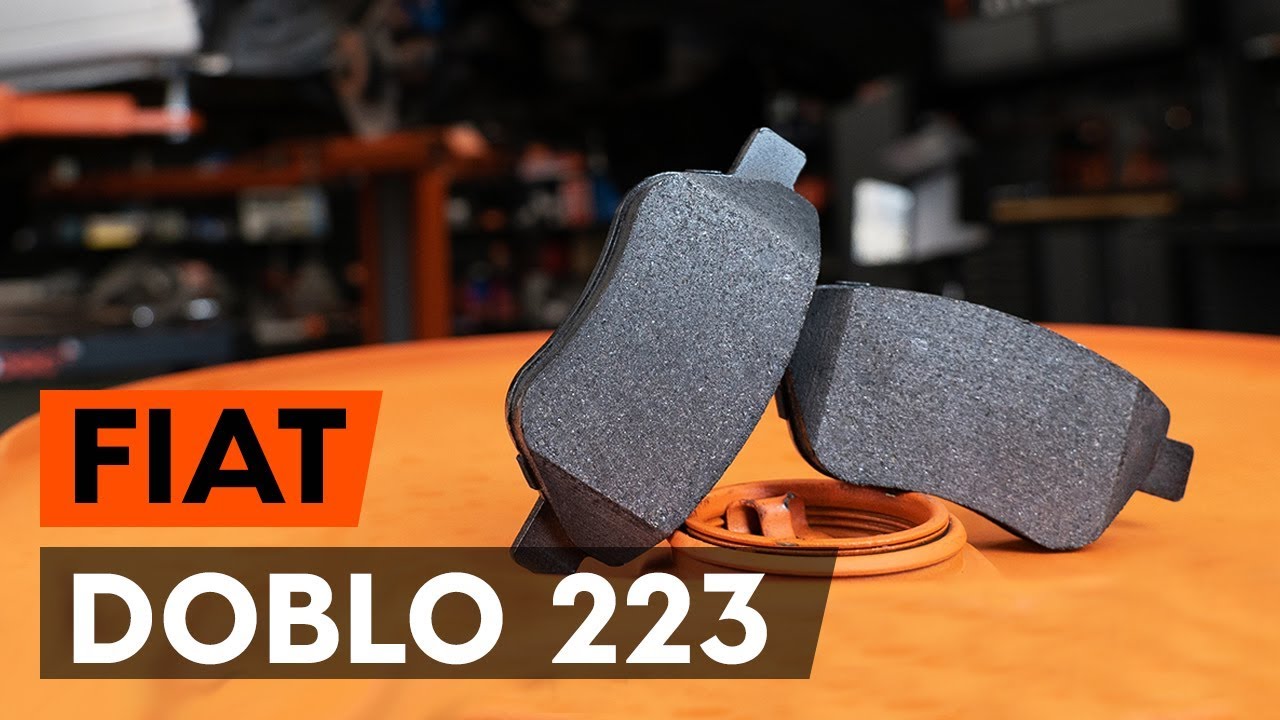

Come sostituire pastiglie freno anteriori su FIAT DOBLO 1 (223) [VIDEO TUTORIAL DI AUTODOC]

Tutte le parti che è necessario sostituire – Pastiglie Freno per Doblo Cargo (223_) e altri modelli FIAT

Kit pastiglie freno, Freno a disco

        Kit pastiglie freno, Freno a disco per FIAT MULTIPLA (186) 1.6 16V (186AGB1A) Benzina (95 CV)

        Kit pastiglie freno, Freno a disco per FIAT MULTIPLA (186) 1.6 16V Bipower (186AMB1A) Benzina/Gas naturale (GNC) (103 CV)

        Kit pastiglie freno, Freno a disco per FIAT MULTIPLA (186) 1.6 Benzina (103 CV)

        Kit pastiglie freno, Freno a disco per FIAT MULTIPLA (186) 1.9 JTD (186AXE1A) Diesel (120 CV)

        Kit pastiglie freno, Freno a disco per FIAT MULTIPLA (186) 1.6 16V Bipower (186AXC1A) Benzina/Gas naturale (GNC) (103 CV)

        Kit pastiglie freno, Freno a disco per FIAT MULTIPLA (186) 1.6 100 16V (186AXA1A) Benzina (103 CV)

        Kit pastiglie freno, Freno a disco per FIAT MULTIPLA (186) 1.6 16V GPL Benzina/Gasauto (GPL) (103 CV)

        Kit pastiglie freno, Freno a disco per FIAT MULTIPLA (186) 1.9 JTD 115 Diesel (115 CV)

        Kit pastiglie freno, Freno a disco per FIAT MULTIPLA (186) 1.9 JTD 110 Diesel (110 CV)

Sostituzione: pastiglie freni - Fiat Doblo Cargo. Attrezzi che sono necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Pasta antifischio per freni

                        Grasso al rame

                        Bussola nr. 13

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Arretratore per
pistoncini freni a disco

                        Piede di porco

                        Cunei ruote

Acquistare utensili

Sostituzione: pastiglie freni - Fiat Doblo Cargo. AUTODOC raccomanda:

Eseguire la sostituzione delle pastiglie freno in kit completo per ogni asse. Questo renderà il processo di frenatura più efficiente.
La procedura di sostituzione è identica per entrambe le pastiglie freno sullo stesso asse.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: pastiglie freni - Fiat Doblo Cargo. Procedere come segue:

Passaggio 1

Aprire il cofano vano motore. Svita il tappo del serbatoio del liquido dei freni.
Passaggio 2

Serra le ruote con i cunei.
Passaggio 3

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 4

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 5

Svita i bulloni delle ruote.

Sostituzione: pastiglie freni - Fiat Doblo Cargo. Il consiglio di AUTODOC:

Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 6

Smonta le ruote.
Passaggio 7

Pulisci gli elementi di fissaggio della pinza freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 8

Svitare l'attacco della pinza freno. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 9

Separa le pastiglie dei freni. Usa un piede di porco.
Passaggio 10

Rimuovere la pinza del freno.

Sostituzione: pastiglie freni - Fiat Doblo Cargo. Gli esperti di AUTODOC raccomandano:

Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.
Passaggio 11

Rimuovere le pastiglie del freno. Usa un piede di porco.

Sostituzione: pastiglie freni - Fiat Doblo Cargo. I professionisti raccomandano:

Misurare lo spessore del disco del freno. Al raggiungimento del suo limite di usura, il componente deve essere sostituito.
Passaggio 12

Tratta con del prodotto il pistone della pinza freno. Usa un pulitore freni.

AUTODOC raccomanda:

Sostituzione: pastiglie freni - Fiat Doblo Cargo. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 13

Premere il pistone della pinza freno. Usa un arretratore per pistoncini freni a disco.
Passaggio 14

Pulire il sostegno pinza freno da sporco e polvere. Usa una spazzola metallica. Usa un pulitore freni.

Sostituzione: pastiglie freni - Fiat Doblo Cargo. Il consiglio degli esperti di AUTODOC:

Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 15

Tratta con del prodotto la porzione di superficie in cui le pastiglie dei freni entrano in contatto con la pinza del freno. Usa una pasta antifischio.

AUTODOC raccomanda:

Prima di installare le pastiglie, assicurarsi che la superficie del disco sia pulita.
Passaggio 16

Installare le nuove pastiglie freni.

Sostituzione: pastiglie freni - Fiat Doblo Cargo. Consiglio:

Assicurarsi che le fasce delle pastiglie siano rivolte verso il disco.
Passaggio 17

Montare la pinza del freno e fissarla. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 27 Nm.
Passaggio 18

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 19

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:

Dopo aver applicato lo spray, attendi qualche minuto.

Passaggio 20

Installare la ruota.

Sostituzione: pastiglie freni - Fiat Doblo Cargo. Gli esperti di AUTODOC raccomandano:

Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 21

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 22

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 98 Nm.

Sostituzione: pastiglie freni - Fiat Doblo Cargo. I professionisti raccomandano:

Controllare il livello di liquido freni nel serbatoio di espansione e ripristinarne il livello adeguato, se necessario.
Passaggio 23

Stringi il tappo del serbatoio del fluido dei freni. Chiudere il cofano.

AUTODOC raccomanda:

Fiat Doblo Cargo - Senza avviare il motore, premere più volte il pedale del freno finché non risulterà ben fermo.
Passaggio 24

Rimuovi i cric e i cunei.

Sostituzione: pastiglie freni - Fiat Doblo Cargo. Il consiglio degli esperti di AUTODOC:

Evita di frenare in modo brusco durante i primi 150-200 km dopo la sostituzione delle pastiglie freno.
