Importante!

Questa procedura di sostituzione può essere usata per I vari passaggi possono variare leggermente a seconda della struttura dell'auto. :
BMW 5 Sedan (E60) 530 i, BMW 5 Sedan (E60) 535 i, BMW 5 Sedan (E60) 520 i, BMW 5 Sedan (E60) 525 i xDrive, BMW 5 Sedan (E60) 530 i xDrive, BMW 5 Sedan (E60) 525 d xDrive, BMW 5 Sedan (E60) 530 d xDrive, BMW 5 Sedan (E60) 525 d, BMW 5 Sedan (E60) 530 i, BMW 5 Sedan (E60) 523 i, BMW 5 Sedan (E60) 525 i, BMW 5 Sedan (E60) M5, BMW 5 Sedan (E60) 540 i, BMW 5 Sedan (E60) 550 i, BMW 5 Sedan (E60) 530 d, BMW 5 Sedan (E60) 520 i, BMW 5 Sedan (E60) 525 xd, BMW 5 Sedan (E60) 535 d, BMW 5 Sedan (E60) 525 i, BMW 5 Sedan (E60) 525 xi, BMW 5 Sedan (E60) 523 i, BMW 5 Sedan (E60) 535 d, BMW 5 Sedan (E60) 525 d, BMW 5 Sedan (E60) 530 d, BMW 5 Sedan (E60) 530 xd, BMW 5 Sedan (E60) 530 i, BMW 5 Sedan (E60) 530 xi, BMW 5 Sedan (E60) 520 i, BMW 5 Sedan (E60) 530 i, BMW 5 Sedan (E60) 530 d, BMW 5 Sedan (E60) 525 i, BMW 5 Sedan (E60) 545 i, BMW 5 Sedan (E60) 520 d, BMW 5 Sedan (E60) 520 i, BMW 5 Sedan (E60) 530 d, BMW 5 Sedan (E60) 525 xi, BMW 5 Sedan (E60) 530 xi, BMW 5 Sedan (E60) 530 xd, BMW 5 Sedan (E60) 525 d, BMW 5 Sedan (E60) 520 d … Visualizzare di più

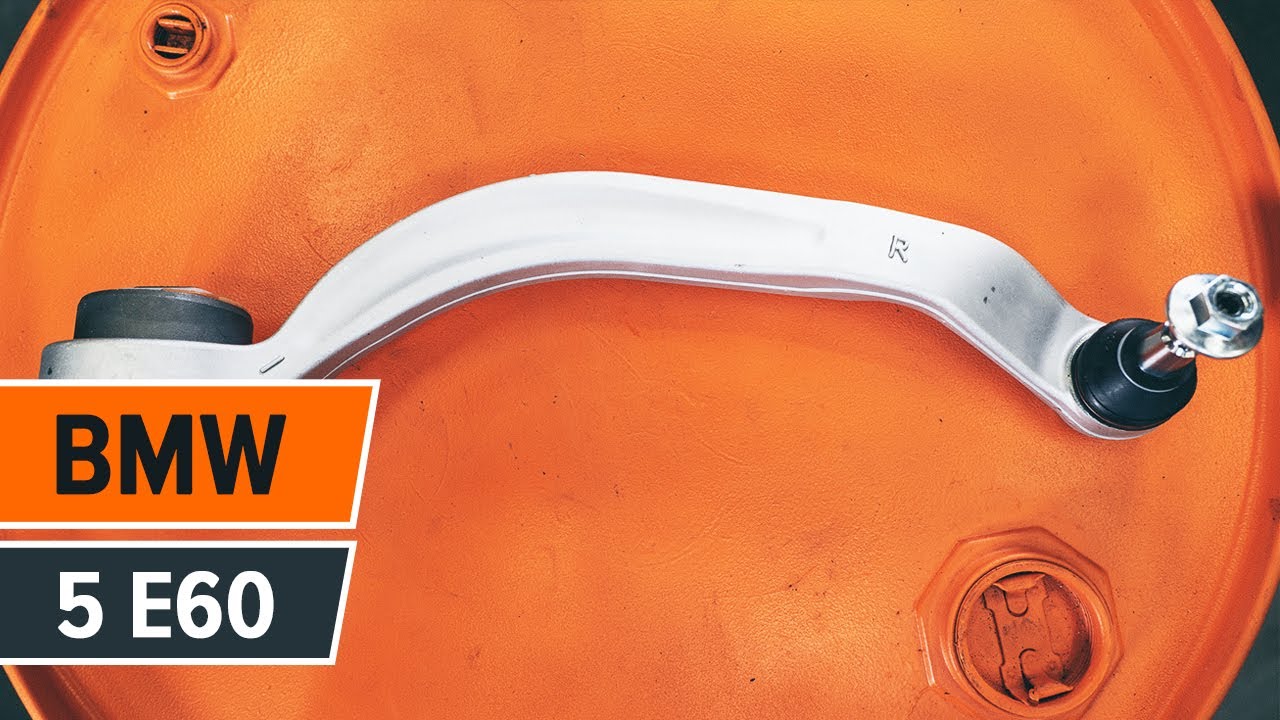

Come sostituire braccio oscillante della parte posteriore su BMW E60 [VIDEO TUTORIAL DI AUTODOC]

Come cambiare braccio inferiore posteriore su BMW E60 - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Braccio Oscillante per 5 Sedan (E60) e altri modelli BMW

Braccio oscillante, Sospensione ruota

Kit braccio oscillante, Sospensione ruota

Asta / Puntone, Sospensione ruote

        Braccio oscillante, Sospensione ruota per BMW 5 Sedan (E60) 525 i Benzina (218 CV)

        Braccio oscillante, Sospensione ruota per BMW 5 Sedan (E60) 520 d Diesel (177 CV)

        Braccio oscillante, Sospensione ruota per BMW 5 Sedan (E60) 525 d Diesel (177 CV)

        Braccio oscillante, Sospensione ruota per BMW 5 Sedan (E60) 530 i Benzina (272 CV)

        Braccio oscillante, Sospensione ruota per BMW 5 Sedan (E60) 530 d xDrive Diesel (235 CV)

        Braccio oscillante, Sospensione ruota per BMW 5 Sedan (E60) 520 i Benzina (170 CV)

        Braccio oscillante, Sospensione ruota per BMW 5 Sedan (E60) 525 xi Benzina (218 CV)

        Braccio oscillante, Sospensione ruota per BMW 5 Sedan (E60) 530 xd Diesel (231 CV)

        Braccio oscillante, Sospensione ruota per BMW 5 Sedan (E60) 540 i Benzina (306 CV)

Sostituzione: braccio inferiore posteriore - BMW E60. Attrezzi che potrebbero essere necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Chiave combinate N°18

                        Chiave combinate N°21

                        Bussola nr. 10

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Giravite Piatto

                        Piede di porco

                        Cric idraulico per trasmissione

                        Cunei ruote

Acquistare utensili

Sostituzione: braccio inferiore posteriore - BMW E60. Il consiglio degli esperti di AUTODOC:

La procedura di sostituzione è identica per i bracci di controllo superiori di destra e di sinistra.
Si prega di notare: tutti i lavori sulla vettura - BMW E60 - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 3

Sollevare la parte posteriore del veicolo e fissarlo per mezzo di appoggi.

Passaggio 4

Svita i bulloni delle ruote.

Sostituzione: braccio inferiore posteriore - BMW E60. Consiglio:
Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 5

Smonta le ruote.
Passaggio 6

Scollegare il cablaggio del sensore ABS. Usa un giravite piatto.
Passaggio 7

Staccare il cavo del sensore di usura delle pastiglie dei freni. Usa un giravite piatto.
Passaggio 8

Rimuovere la staffa di fissaggio del cablaggio sensore ABS dal braccio superiore. Usa un giravite piatto.
Passaggio 9

Pulisci tutti gli snodi del braccio. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 10

Svita l'elemento di fissaggio anteriore del braccio. Utilizza una chiave combinata N°18 (2 pezzi).
Passaggio 11

Rimuovi l'elemento di fissaggio frontale del braccio di sospensione. Usa un piede di porco. Usa un giravite piatto.
Passaggio 12

Svita l'elemento di fissaggio che collega il braccio di controllo allo snodo posteriore. Utilizza una chiave combinata N°21. Utilizza una chiave a bussola N°10. Usa una chiave a cricchetto.
Passaggio 13

Scollega il braccio di sospensione dallo snodo posteriore.
Passaggio 14

Rimuovere il braccio.
Passaggio 15

Pulisci le sedi di montaggio e la filettatura del braccio di sospensione. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 16

Installare il nuovo braccio.

Sostituzione: braccio inferiore posteriore - BMW E60. AUTODOC raccomanda:
Durante il montaggio usare solo bulloni e dadi nuovi.Non danneggiare la guaina del rallino.
Passaggio 17

Collega il braccio di sospensione allo snodo posteriore.

Passaggio 18

Serra l'elemento di fissaggio che collega il braccio di sospensione allo snodo posteriore. Utilizza una chiave combinata N°21. Utilizza una chiave a bussola N°10. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 165 Nm.
Passaggio 19

Installa l'elemento di fissaggio anteriore del braccio.
Passaggio 20

Avvita l'elemento di fissaggio anteriore del braccio. Utilizza una chiave combinata N°18 (2 pezzi).
Passaggio 21

Puntellare il fuso a snodo. Usa un cric idraulico per trasmissione.
Passaggio 22

Serra gli elementi di fissaggio anteriori che collegano il braccio di controllo al sottotelaio. Utilizza una chiave combinata N°18 (2 pezzi). Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 100 Nm.
Passaggio 23

Rimuovere il supporto da sotto il fuso a snodo.

AUTODOC raccomanda:
Sostituzione: braccio inferiore posteriore - BMW E60. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 24

Montare la staffa di fissaggio del cablaggio sensore ABS sul braccio superiore.
Passaggio 25

Connettere il cavo del sensore di usura delle pastiglie dei freni.

Passaggio 26

Collegare il cablaggio del sensore ABS.
Passaggio 27

Tratta tutti gli snodi del braccio. Usa il grasso al rame.
Passaggio 28

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 29

Pulisci la superficie del disco freno. Usa un pulitore freni.

Sostituzione: braccio inferiore posteriore - BMW E60. Gli esperti di AUTODOC raccomandano:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 30

Installare la ruota.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. BMW E60
Passaggio 31

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 32

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 33

Rimuovi i cric e i cunei.
