Importante!

Questa procedura di sostituzione può essere usata per I vari passaggi possono variare leggermente a seconda della struttura dell'auto. :
BMW 5 Sedan (E60) 530 i, BMW 5 Sedan (E60) 520 i, BMW 5 Sedan (E60) 530 i, BMW 5 Sedan (E60) 525 d, BMW 5 Sedan (E60) 530 i, BMW 5 Sedan (E60) 525 i, BMW 5 Sedan (E60) 530 d, BMW 5 Sedan (E60) 520 i, BMW 5 Sedan (E60) 525 i, BMW 5 Sedan (E60) 535 d, BMW 5 Sedan (E60) 525 i, BMW 5 Sedan (E60) 535 d, BMW 5 Sedan (E60) 525 d, BMW 5 Sedan (E60) 530 d, BMW 5 Sedan (E60) 530 i, BMW 5 Sedan (E60) 525 i, BMW 5 Sedan (E60) 520 i, BMW 5 Sedan (E60) 530 i, BMW 5 Sedan (E60) 530 d, BMW 5 Sedan (E60) 525 i, BMW 5 Sedan (E60) 545 i, BMW 5 Sedan (E60) 520 i, BMW 5 Sedan (E60) 530 d, BMW 5 Sedan (E60) 525 d … Visualizzare di più

Come sostituire braccio oscillante posteriori su BMW E60 [VIDEO TUTORIAL DI AUTODOC]

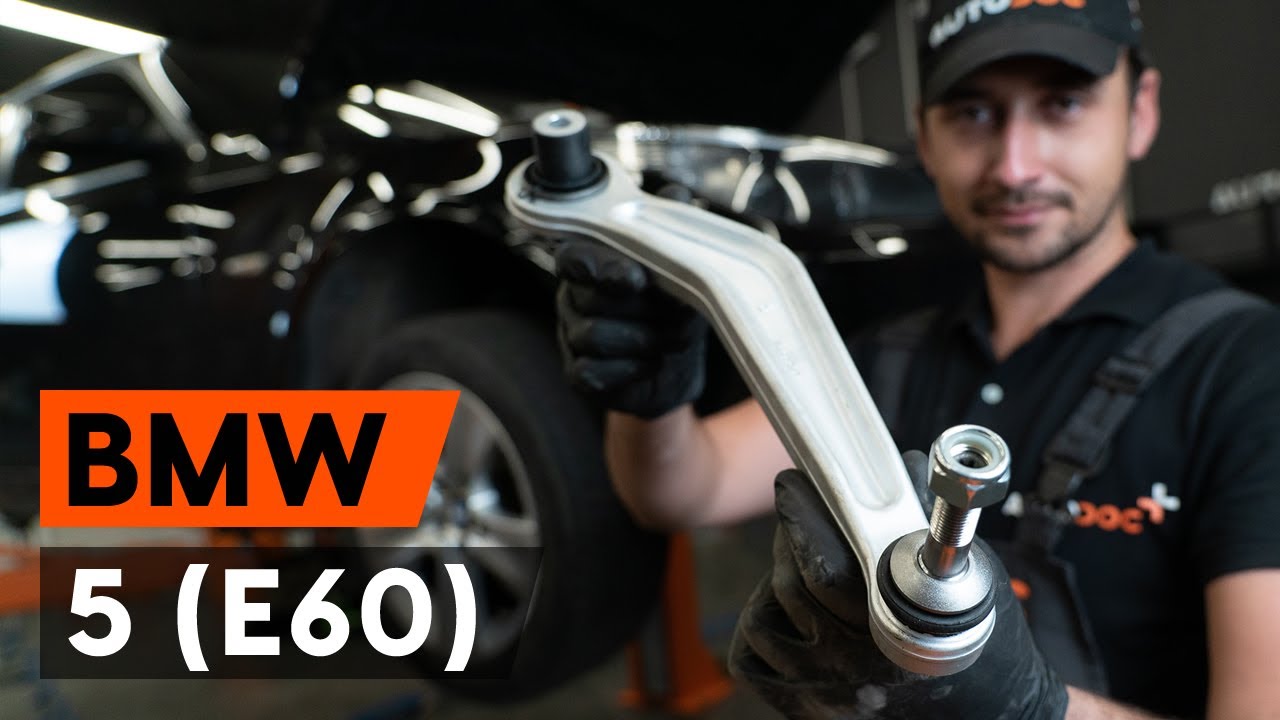

Come cambiare braccio superiore posteriore su BMW E60 - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Braccio Oscillante per 5 Sedan (E60) e altri modelli BMW

Braccio oscillante, sospensione ruota

Kit braccio oscillante, Sospensione ruota

Asta / Puntone, Sospensione ruote

        Braccio oscillante, sospensione ruota per BMW 5 Sedan (E60) 525 d Diesel (163 CV)

        Braccio oscillante, sospensione ruota per BMW 5 Sedan (E60) 525 d Diesel (177 CV)

        Braccio oscillante, sospensione ruota per BMW 5 Sedan (E60) 520 i Benzina (170 CV)

        Braccio oscillante, sospensione ruota per BMW 5 Sedan (E60) 530 i Benzina (254 CV)

        Braccio oscillante, sospensione ruota per BMW 5 Sedan (E60) 530 i Benzina (272 CV)

        Braccio oscillante, sospensione ruota per BMW 5 Sedan (E60) 535 d Diesel (286 CV)

        Braccio oscillante, sospensione ruota per BMW 5 Sedan (E60) 535 d Diesel (272 CV)

        Braccio oscillante, sospensione ruota per BMW 5 Sedan (E60) 530 i Benzina (231 CV)

        Braccio oscillante, sospensione ruota per BMW 5 Sedan (E60) 520 i Benzina (170 CV)

Sostituzione: braccio superiore posteriore - BMW E60. Elenco degli attrezzi necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Chiave combinate N°18

                        Chiave combinate N°21

                        Bussola nr. 18

                        Bussola nr. 21

                        Punta Torx T40

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Giramaschi

                        Piede di porco

                        Cunei ruote

Acquistare utensili

Sostituzione: braccio superiore posteriore - BMW E60. Gli esperti di AUTODOC raccomandano:

La procedura di sostituzione è identica per i bracci di controllo superiori di destra e di sinistra.
Si prega di notare: tutti i lavori sulla vettura - BMW E60 - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 3

Sollevare la parte posteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Importante! Tenere la ruota mentre si svitano i bulloni di fissaggio. BMW E60
Passaggio 5

Smonta le ruote.
Passaggio 6

Scollegare il sensore di usura delle pastiglie dei freni.

Fai attenzione!
Alcune auto non sono dotate di sensore di usura delle pastiglie freno.
Passaggio 7

Pulisci gli elementi di fissaggio del supporto pinza freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 8

Svitare l'attacco della staffa pinza freno. Utilizza una chiave a bussola N°18. Usa un giramaschi.
Passaggio 9

Rimuovi la pinza freno insieme alla sua staffa.

AUTODOC raccomanda:
Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.
Passaggio 10

Pulisci gli elementi di fissaggio che collegano il braccio di controllo al sottotelaio. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 11

Svitare l'elemento che fissa il braccio al telaio di base. Utilizza una chiave combinata N°18 (2 pezzi).
Passaggio 12

Scollegare il cablaggio del sensore ABS. Usa un piede di porco.
Passaggio 13

Pulisci tutti gli snodi del braccio. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 14

Svita l'elemento di fissaggio che collega il braccio di controllo allo snodo posteriore. Utilizza una chiave combinata N°21. Usa la chiave Torx T 40. Usa una chiave a cricchetto.
Passaggio 15

Rimuovi i bulloni di fissaggio.
Passaggio 16

Rimuovere il braccio posteriore superiore.
Passaggio 17

Pulisci le sedi di montaggio e la filettatura del braccio di sospensione. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 18

Montare il braccio posteriore superiore.

Sostituzione: braccio superiore posteriore - BMW E60. AUTODOC raccomanda:
Durante il montaggio usare solo bulloni e dadi nuovi.Non danneggiare la guaina del rallino.
Passaggio 19

Monta il bullone di fissaggio.
Passaggio 20

Avvita l'elemento di fissaggio che collega il braccio di controllo allo snodo posteriore. Utilizza una chiave a bussola N°21. Usa una chiave a cricchetto.
Passaggio 21

Puntellare il fuso a snodo. Usa un cric idraulico per trasmissione.
Passaggio 22

Serra l'elemento di fissaggio che collega il braccio di sospensione allo snodo posteriore. Utilizza una chiave a bussola N°21. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 165 Nm.
Passaggio 23

Fissare l'elemento di fissaggio del braccio sul telaio di base. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 100 Nm.
Passaggio 24

Rimuovere il supporto da sotto il fuso a snodo.

AUTODOC raccomanda:
Sostituzione: braccio superiore posteriore - BMW E60. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 25

Collegare il cablaggio del sensore ABS.
Passaggio 26

Installa la pinza freno insieme alla sua staffa.
Passaggio 27

Serrare il sostegno pinza freno. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 110 Nm.
Passaggio 28

Collegare il sensore di usura delle pastiglie dei freni.
Passaggio 29

Tratta tutti gli snodi del braccio. Usa il grasso al rame.
Passaggio 30

Pulisci la sede di montaggio dei cerchioni della ruota. Usa una spazzola metallica.
Passaggio 31

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 32

Pulisci la superficie del disco freno. Usa un pulitore freni.

Sostituzione: braccio superiore posteriore - BMW E60. Il consiglio di AUTODOC:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 33

Installare la ruota.

Sostituzione: braccio superiore posteriore - BMW E60. Consiglio:
Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 34

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 35

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 36

Rimuovi i cric e i cunei.
