Importante!

Questa procedura di sostituzione può essere usata per:
MERCEDES-BENZ Classe E Sedan (W124) E 300 D (124.131), MERCEDES-BENZ Classe E Sedan (W124) E 200 (124.019), MERCEDES-BENZ Classe E Sedan (W124) E 220 (124.022), MERCEDES-BENZ Classe E Sedan (W124) E 280 (124.029), MERCEDES-BENZ Classe E Sedan (W124) E 200 D (124.120), MERCEDES-BENZ Classe E Sedan (W124) E 250 Turbo-D (124.128), MERCEDES-BENZ Classe E Sedan (W124) E 300 Turbo-D 4-matic (124.333), MERCEDES-BENZ Classe E Sedan (W124) E 300 Turbo-D (124.133), MERCEDES-BENZ Classe E Sedan (W124) E 300 4-matic (124.230) … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

Come sostituire braccio oscillante anteriore su MERCEDES W124 [VIDEO TUTORIAL DI AUTODOC]

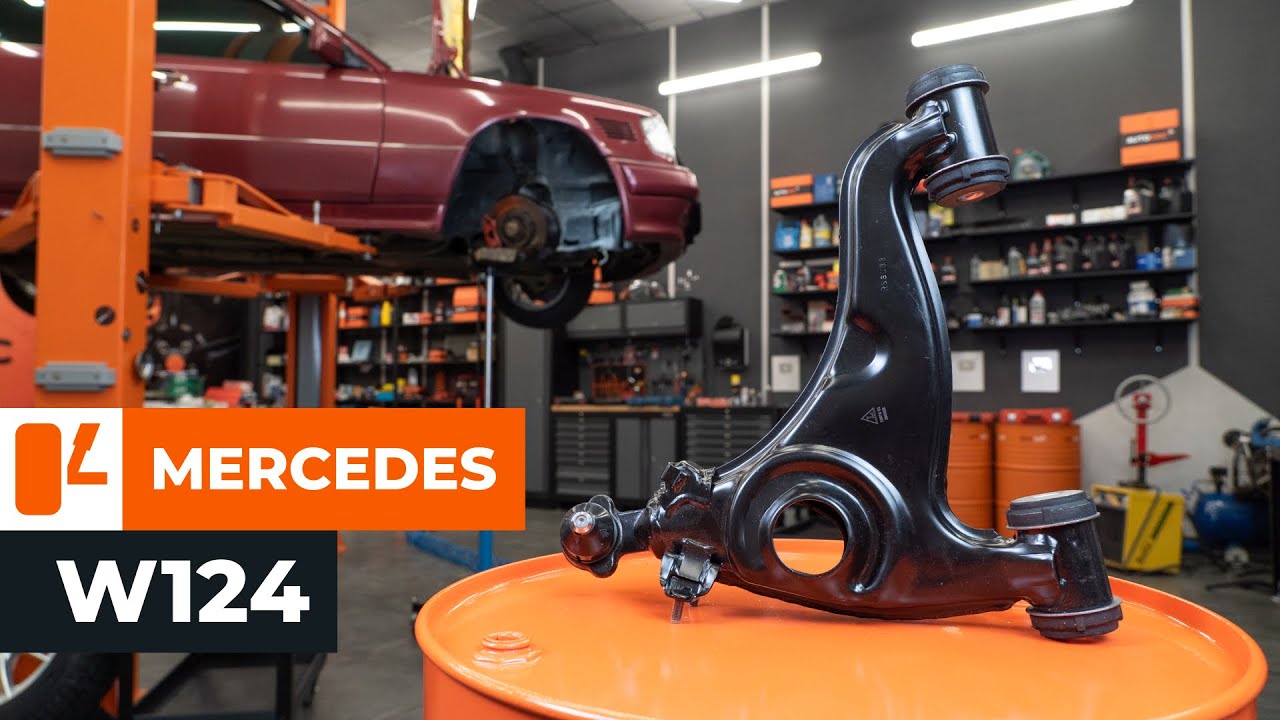

Come cambiare braccio inferiore anteriore su Mercedes W124 - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Braccetti oscillanti per Classe E Sedan (W124) e altri modelli MERCEDES-BENZ

Braccio oscillante, sospensione ruota

Kit braccio oscillante, Sospensione ruota

Asta / Puntone, Sospensione ruote

        Braccio oscillante, sospensione ruota per MERCEDES-BENZ Classe E Sedan (W124) E 300 D (124.131) Diesel (136 CV)

        Braccio oscillante, sospensione ruota per MERCEDES-BENZ Classe E Sedan (W124) E 200 (124.019) Benzina (136 CV)

        Braccio oscillante, sospensione ruota per MERCEDES-BENZ Classe E Sedan (W124) E 220 (124.022) Benzina (150 CV)

        Braccio oscillante, sospensione ruota per MERCEDES-BENZ Classe E Sedan (W124) E 280 (124.029) Benzina (193 CV)

        Braccio oscillante, sospensione ruota per MERCEDES-BENZ Classe E Sedan (W124) E 200 D (124.120) Diesel (75 CV)

        Braccio oscillante, sospensione ruota per MERCEDES-BENZ Classe E Sedan (W124) E 250 Turbo-D (124.128) Diesel (126 CV)

        Braccio oscillante, sospensione ruota per MERCEDES-BENZ Classe E Sedan (W124) E 300 Turbo-D 4-matic (124.333) Diesel (147 CV)

        Braccio oscillante, sospensione ruota per MERCEDES-BENZ Classe E Sedan (W124) E 300 Turbo-D (124.133) Diesel (147 CV)

        Braccio oscillante, sospensione ruota per MERCEDES-BENZ Classe E Sedan (W124) E 300 4-matic (124.230) Benzina (180 CV)

Attrezzi per montaggio dei Braccetti oscillanti Classe E Sedan (W124)

Sostituzione: braccio inferiore anteriore - Mercedes W124. Elenco degli attrezzi necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Detergente spray multiuso

                        Grasso ceramico

                        Chiave dinamometrica

                        Chiave combinate N°18

                        Chiave combinate N°22

                        Bussola nr. 13

                        Bussola nr. 19

                        Bussola nr. 22

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Giramaschi

                        Martello

                        Cacciaspina

                        piede di porco

                        Martello di gomma

                        compressore molla di supporto

                        Cric idraulico per trasmissione

                        Cunei ruote

Acquistare utensili

Sostituzione: braccio inferiore anteriore - Mercedes W124. Gli esperti di AUTODOC raccomandano:

La procedura di sostituzione è identica per i bracci oscillanti inferiori di destra e sinistra.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: braccio inferiore anteriore - Mercedes W124. Sequenza raccomandata delle fasi:

Passaggio 1

Serra le ruote con i cunei.

Passaggio 2

Allentare i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa un giramaschi.
Passaggio 3

Sollevare l’auto.

Sostituzione: braccio inferiore anteriore - Mercedes W124. AUTODOC raccomanda:
Qualora si utilizzi un cric, occorre assicurarsi che poggi su una superficie piana e senza alcuna irregolarità.Assicurarsi inoltre di fissare l'auto con dei cavalletti a martinetto.
Passaggio 4

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 5

Smonta le ruote.
Passaggio 6

Installa il compressore per molle sulla molla elicoidale.

Sostituzione: braccio inferiore anteriore - Mercedes W124. I professionisti raccomandano:
Usa gli adattatori e le ganasce delle misure appropriate.Le spire della molla dovrebbero essere fissate saldamente con il compressore per molle elicoidali.Utilizza compressori per molle elicoidali di alta qualità.
Passaggio 7

Comprimere la molla.

AUTODOC raccomanda:
Attenzione! La molla compressa è potente e può causare lesioni in caso di allentamento.
Passaggio 8

Pulisci tutti gli snodi del braccio. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 9

Apporre dei segni sui bulloni di correzione della campanatura.
Passaggio 10

Svitare il fissaggio posteriore del braccio di controllo. Utilizza una chiave combinata N°22. Utilizza una chiave a bussola N°22. Usa una chiave a cricchetto.
Passaggio 11

Svitare il fissaggio anteriore del braccio di controllo. Utilizza una chiave combinata N°22. Utilizza una chiave a bussola N°22. Usa una chiave a cricchetto.
Passaggio 12

Svitare gli elementi di fissaggio che collegano la staffa della barra stabilizzatrice al braccio di controllo. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 13

Staccare la barra stabilizzatrice dal braccio di controllo.
Passaggio 14

Svitare l'elemento di fissaggio che collega il giunto sferico al fuso a snodo dello sterzo. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°19. Usa una chiave a cricchetto.
Passaggio 15

Rimuovi i bulloni di fissaggio.
Passaggio 16

Separare il giunto sferico dal fuso a snodo dello sterzo.
Passaggio 17

Rimuovi i bulloni di fissaggio. Usa un cacciaspina. Usa un martello.
Passaggio 18

Rimuovi la molla elicoidale insieme al compressore per molla elicoidale.

Sostituzione: braccio inferiore anteriore - Mercedes W124. Il consiglio degli esperti di AUTODOC:
Mentre la molla è compressa, non eseguire altre operazioni su di essa.
Passaggio 19

Rimuovere il braccio di controllo. Usa un piede di porco.
Passaggio 20

Pulire le sedi di montaggio del braccio della sospensione. Usa una spazzola metallica. Usa un detergente spray multiuso.
Passaggio 21

Installare il nuovo braccio di controllo.

AUTODOC raccomanda:
Durante il processo di installazione, utilizzare solo bulloni e dadi nuovi.
Passaggio 22

Collegare il giunto sferico al fuso a snodo dello sterzo.
Passaggio 23

Monta il bullone di fissaggio.
Passaggio 24

Sorreggere il braccio di controllo. Usa un cric idraulico per trasmissione.
Passaggio 25

Installare la molla insieme al compressore.

Sostituzione: braccio inferiore anteriore - Mercedes W124. Consiglio:
Assicurati che la molla elicoidale sia posizionata correttamente nelle sue sedi di montaggio.
Passaggio 26

Posiziona il braccio di controllo secondo i fori di montaggio. Usa un martello di gomma.
Passaggio 27

Monta i bulloni di fissaggio. Usa un martello di gomma.
Passaggio 28

Rimuovere il supporto da sotto il braccio di controllo.

Passaggio 29

Regolare la posizione dei bulloni di correzione della campanatura in base ai segni.

Passaggio 30

Sorreggere il fuso a snodo dello sterzo. Usa un cric idraulico per trasmissione.

AUTODOC raccomanda:
Per serrare correttamente i fissaggi, è necessario sollevare i componenti della sospensione fino a raggiungere la relativa posizione di lavoro.
Passaggio 31

Serra gli elementi di fissaggio posteriori del braccio di controllo. Utilizza una chiave combinata N°22. Utilizza una chiave a bussola N°22. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 32

Serrare l’elemento di fissaggio anteriore del braccio. Utilizza una chiave combinata N°22. Utilizza una chiave a bussola N°22. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 33

Stringere il fissaggio del giunto sferico. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 75 Nm.
Passaggio 34

Rimuovere il supporto da sotto il fuso a snodo dello sterzo.

AUTODOC raccomanda:
Mercedes W124 - Non abbassare il cric di trasmissione in modo brusco per evitare di danneggiare i componenti e i meccanismi dell'auto.
Passaggio 35

Collegare la barra stabilizzatrice al braccio di controllo. Usa un piede di porco.
Passaggio 36

Serrare gli elementi di fissaggio che collegano la staffa della barra stabilizzatrice al braccio di controllo. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 20 Nm.
Passaggio 37

Decomprimere la molla.
Passaggio 38

Rimuovi il compressore per molle elicoidali.
Passaggio 39

Pulisci la sede di montaggio dei cerchioni della ruota. Usa una spazzola metallica. Usa un detergente spray multiuso.
Passaggio 40

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Utilizzare grasso ceramico.
Passaggio 41

Installare la ruota.

Sostituzione: braccio inferiore anteriore - Mercedes W124. Gli esperti di AUTODOC raccomandano:
Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 42

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave a cricchetto.
Passaggio 43

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 110 Nm.
Passaggio 44

Rimuovi i cric e i cunei.
