Importante!

Questa procedura di sostituzione può essere usata per:
MERCEDES-BENZ Classe E Sedan (W210) E 200 (210.035) … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

Cambio braccio oscillante posteriore MERCEDES-BENZ E W210 TUTORIAL | AUTODOC

Tutte le parti che è necessario sostituire – Braccio Oscillante per Classe E Sedan (W210) e altri modelli MERCEDES-BENZ

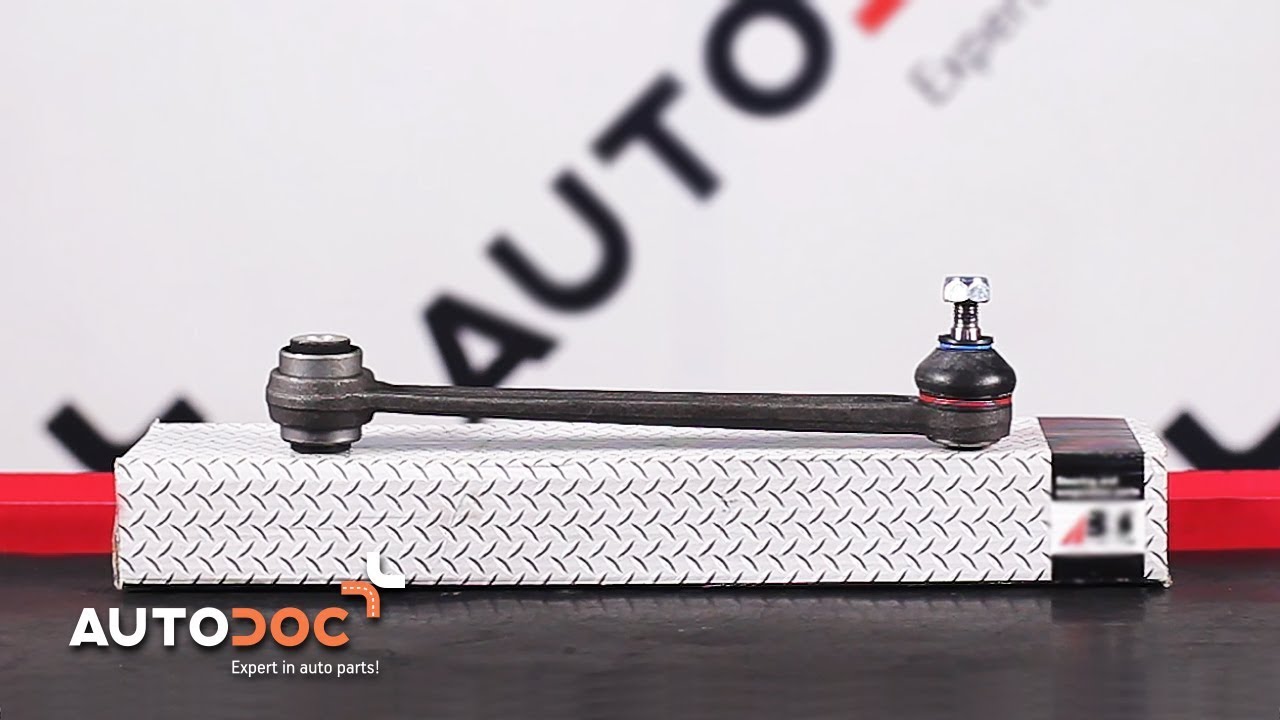

Braccio oscillante, Sospensione ruota

Kit braccio oscillante, Sospensione ruota

Asta / Puntone, Sospensione ruote

Come cambiare Braccio oscillante, Sospensione ruota su MERCEDES-BENZ Classe E Sedan (W210) E 200 (210.035) - consigli per una corretta manutenzione dell'auto

Braccio oscillante, Sospensione ruota per MERCEDES-BENZ Classe E Sedan (W210) E 200 (210.035) Benzina (136 CV)

Sostituzione: braccio inferiore posteriore - Mercedes W210. Attrezzi che potrebbero essere necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Chiave combinate N°17

                        Bussola a urti №19

                        Punta Torx T20

                        Chiavi XZN nr. M10

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Martello

                        Estrattore giunto sferico

                        Cric idraulico per trasmissione

                        Cunei ruote

Acquistare utensili

Sostituzione: braccio inferiore posteriore - Mercedes W210. Gli esperti di AUTODOC raccomandano:

La procedura di sostituzione è identica per i bracci oscillanti inferiori di destra e sinistra.
Si prega di notare: tutti i lavori sulla vettura - Mercedes W210 - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota.Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 3

Sollevare la parte posteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4

Svita i bulloni delle ruote.

AUTODOC raccomanda:

Attenzione! Per evitare lesioni, tenere la ruota mentre si svitano i bulloni di fissaggio. Mercedes W210
Passaggio 5

Smonta le ruote.
Passaggio 6

Pulisci tutti gli snodi del braccio.Usa una spazzola metallica.Usa lo spray WD-40.

Passaggio 7

Svita l'elemento di fissaggio che collega il braccio di controllo allo snodo posteriore.Utilizza una chiave combinata N°17.
Passaggio 8

Svita gli elementi di fissaggio posteriori che collegano il braccio di sospensione al sottotelaio.Usa la chiave XZN n.M10.Utilizza una chiave a bussola N°19.Usa una chiave a cricchetto.
Passaggio 9

Rimuovi l'elemento di fissaggio posteriore del braccio di sospensione.Usa un martello.
Passaggio 10

Scollega il cablaggio del sensore ABS dal braccio di controllo della sospensione.
Passaggio 11

Rimuovere il braccio.Usa un estrattore del giunto sferico.
Passaggio 12

Pulisci l'elemento di fissaggio della staffa del sensore ABS.Usa una spazzola metallica.Usa lo spray WD-40.

Passaggio 13

Svitare il fissaggio della staffa di sostegno al braccio.Usa la chiave Torx T20.Usa una chiave a cricchetto.
Passaggio 14

Rimuovere la staffa di sostegno dal braccio.

Passaggio 15

Installare la staffa sul nuovo braccio.
Passaggio 16

Serrare il fissaggio della staffa di sostegno al braccio.Usa la chiave Torx T20.Usa una chiave a cricchetto.
Passaggio 17

Installare una nuova barra di sospensione.
Passaggio 18

Installa gli elementi di fissaggio del braccio di controllo.

Passaggio 19

Avvita gli elementi di fissaggio posteriori che collegano il braccio di sospensione al sottotelaio.Usa la chiave XZN n.M10.Utilizza una chiave a bussola N°19.Usa una chiave a cricchetto.
Passaggio 20

Serra l'elemento di fissaggio che collega il braccio di sospensione allo snodo posteriore.Utilizza una chiave combinata N°17.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 75 Nm.
Passaggio 21

Collegare il cablaggio del sensore ABS.
Passaggio 22

Puntellare il braccio.Usa un cric idraulico per trasmissione.
Passaggio 23

Serra l'elemento di fissaggio posteriore che collega il braccio di controllo al sottotelaio ausiliare.Usa la chiave XZN n.M10.Utilizza una chiave a bussola N°19.Serralo fino allo coppia di torsione di 80 Nm.
Passaggio 24

Rimuovi il supporto da sotto il braccio.

AUTODOC raccomanda:

Mercedes W210 - Non abbassare il cric di trasmissione in modo brusco per evitare di danneggiare i componenti e i meccanismi dell'auto.

Passaggio 25

Tratta tutti gli snodi del braccio.Usa il grasso al rame.
Passaggio 26

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota.Usa il grasso al rame.
Passaggio 27

Pulisci la superficie del disco freno.Usa un pulitore freni.

AUTODOC raccomanda:

Sostituzione: braccio inferiore posteriore - Mercedes W210. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 28

Installare la ruota.

AUTODOC raccomanda:

Importante! Tenere la ruota mentre si avvitano i bulloni di fissaggio. Mercedes W210
Passaggio 29

Avvita i bulloni delle ruote.Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 30

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote.Usa la chiave a bussola per dadi cerchio ruota n.17.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 31

Rimuovi i cric e i cunei.
