Importante!

Questa procedura di sostituzione può essere usata per:
MERCEDES-BENZ Classe E Sedan (W211) E 400 CDI (211.028), MERCEDES-BENZ Classe E Sedan (W211) E 200 NGT (211.041), MERCEDES-BENZ Classe E Sedan (W211) E 420 CDI (211.029), MERCEDES-BENZ Classe E Sedan (W211) E 200 CDI (211.007), MERCEDES-BENZ Classe E Sedan (W211) E 220 CDI (211.008), MERCEDES-BENZ Classe E Sedan (W211) E 200 Kompressor (211.041), MERCEDES-BENZ Classe E Sedan (W211) E 500 (211.072), MERCEDES-BENZ Classe E Sedan (W211) E 200 CDI (211.004), MERCEDES-BENZ Classe E Sedan (W211) E 200 CDI (211.004), MERCEDES-BENZ Classe E Sedan (W211) E 63 AMG (211.077, 211.177), MERCEDES-BENZ Classe E Sedan (W211) E 55 AMG Kompressor (211.076), MERCEDES-BENZ Classe E Sedan (W211) E 280 CDI (211.023), MERCEDES-BENZ Classe E Sedan (W211) E 270 CDI (211.016), MERCEDES-BENZ Classe E Sedan (W211) E 230 (211.052), MERCEDES-BENZ Classe E Sedan (W211) E 350 CGI (211.057), MERCEDES-BENZ Classe E Sedan (W211) E 320 (211.065), MERCEDES-BENZ Classe E Sedan (W211) E 500 (211.070), MERCEDES-BENZ Classe E Sedan (W211) E 300 BlueTEC (211.024), MERCEDES-BENZ Classe E Sedan (W211) E 280 (211.054), MERCEDES-BENZ Classe E Sedan (W211) E 350 (211.056), MERCEDES-BENZ Classe E Sedan (W211) E 280 CDI (211.020), MERCEDES-BENZ Classe E Sedan (W211) E 320 CDI (211.022), MERCEDES-BENZ Classe E Sedan (W211) E 240 (211.061), MERCEDES-BENZ Classe E Sedan (W211) E 270 CDI (211.016), MERCEDES-BENZ Classe E Sedan (W211) E 220 CDI, MERCEDES-BENZ Classe E Sedan (W211) E 200 Kompressor (211.042), MERCEDES-BENZ Classe E Sedan (W211) E 320 CDI (211.026), MERCEDES-BENZ Classe E Sedan (W211) E 220 CDI (211.006) … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

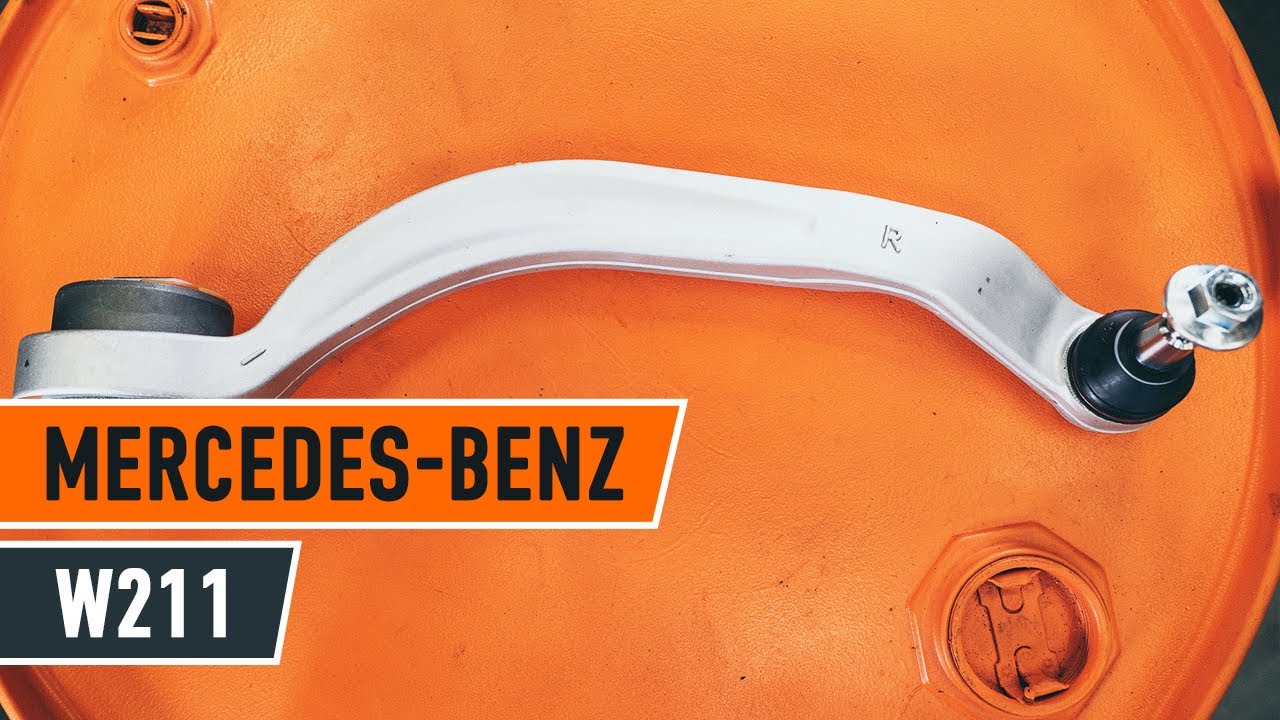

Cambio braccio oscillante anteriore MERCEDES-BENZ E W211 TUTORIAL | AUTODOC

Tutte le parti che è necessario sostituire – Braccio Oscillante per Classe E Sedan (W211) e altri modelli MERCEDES-BENZ

Braccio oscillante, Sospensione ruota

Kit braccio oscillante, Sospensione ruota

Asta / Puntone, Sospensione ruote

Braccio oscillante di sospensione

        Braccio oscillante, Sospensione ruota per MERCEDES-BENZ Classe E Sedan (W211) E 400 CDI (211.028) Diesel (260 CV)

        Braccio oscillante, Sospensione ruota per MERCEDES-BENZ Classe E Sedan (W211) E 200 CDI (211.004) Diesel (102 CV)

        Braccio oscillante, Sospensione ruota per MERCEDES-BENZ Classe E Sedan (W211) E 230 (211.052) Benzina (204 CV)

        Braccio oscillante, Sospensione ruota per MERCEDES-BENZ Classe E Sedan (W211) E 320 CDI (211.022) Diesel (224 CV)

        Braccio oscillante, Sospensione ruota per MERCEDES-BENZ Classe E Sedan (W211) E 500 (211.072) Benzina (388 CV)

        Braccio oscillante, Sospensione ruota per MERCEDES-BENZ Classe E Sedan (W211) E 220 CDI Diesel (163 CV)

        Braccio oscillante, Sospensione ruota per MERCEDES-BENZ Classe E Sedan (W211) E 200 NGT (211.041) Benzina/Gas naturale (GNC) (163 CV)

        Braccio oscillante, Sospensione ruota per MERCEDES-BENZ Classe E Sedan (W211) E 270 CDI (211.016) Diesel (163 CV)

        Braccio oscillante, Sospensione ruota per MERCEDES-BENZ Classe E Sedan (W211) E 200 CDI (211.004) Diesel (122 CV)

Sostituzione: braccio inferiore anteriore - Mercedes W211. Attrezzi che sono necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Chiave combinate N°21

                        Bussola nr. E18

                        Bussola nr. 21

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Estrattore giunto sferico

                        Piede di porco

                        Cric idraulico per trasmissione

                        Cunei ruote

Acquistare utensili

Sostituzione: braccio inferiore anteriore - Mercedes W211. Gli esperti di AUTODOC raccomandano:

La procedura di sostituzione è identica per i bracci oscillanti inferiori di destra e sinistra.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: braccio inferiore anteriore - Mercedes W211. Procedere come segue:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4

Svita i bulloni delle ruote.

Sostituzione: braccio inferiore anteriore - Mercedes W211. Il consiglio di AUTODOC:

Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 5

Smonta le ruote.
Passaggio 6

Pulisci l'elemento di fissaggio che collega il giunto sferico al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 7

Svitare il perno che fissa il giunto sferico al fuso a snodo. Utilizza una chiave a bussola N°21. Usa una chiave a cricchetto.
Passaggio 8

Scollegare il giunto sferico dal fuso a snodo. Usa un estrattore del giunto sferico.
Passaggio 9

Pulisci gli elementi di fissaggio che collegano il braccio di controllo al sottotelaio. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 10

Svitare l'elemento che fissa il braccio al telaio di base. Utilizza una chiave combinata N°21. Utilizza una chiave a bussola N°E18. Usa una chiave a cricchetto.
Passaggio 11

Rimuovi i bulloni di fissaggio.
Passaggio 12

Rimuovere il braccio. Usa un piede di porco.
Passaggio 13

Pulisci le sedi di montaggio e la filettatura del braccio di sospensione. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 14

Installare il nuovo braccio.

Sostituzione: braccio inferiore anteriore - Mercedes W211. I professionisti raccomandano:

Durante il montaggio usare solo bulloni e dadi nuovi.Non danneggiare la guaina del rallino.
Passaggio 15

Collega il giunto sferico al fuso a snodo.

Passaggio 16

Monta il bullone di fissaggio.
Passaggio 17

Avvita gli elementi di fissaggio che collegano il braccio di controllo al sottotelaio.

Passaggio 18

Stringi gli elementi di fissaggio del giunto sferico. Utilizza una chiave a bussola N°21. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 80 Nm. +120°

AUTODOC raccomanda:

Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 19

Puntellare il fuso a snodo. Usa un cric idraulico per trasmissione.
Passaggio 20

Fissare l'elemento di fissaggio del braccio sul telaio di base. Utilizza una chiave combinata N°21. Utilizza una chiave a bussola N°E18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 50 Nm. +60°

AUTODOC raccomanda:

Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 21

Rimuovi il supporto da sotto il fuso a snodo.

AUTODOC raccomanda:

Mercedes W211 - Non abbassare il cric di trasmissione in modo brusco per evitare di danneggiare i componenti e i meccanismi dell'auto.
Passaggio 22

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 23

Pulisci la superficie del disco freno. Usa un pulitore freni.

Sostituzione: braccio inferiore anteriore - Mercedes W211. Consiglio:

Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 24

Installare la ruota.

AUTODOC raccomanda:

Importante! Tenere la ruota mentre si avvitano i bulloni di fissaggio. Mercedes W211
Passaggio 25

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 26

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 27

Rimuovi i cric e i cunei.
