Come cambiare ammortizzatori della parte posteriore su BMW E46 touring - Guida alla sostituzione
scaricamenti:
1
Visualizzazioni:
73
0
Utenti votati – 0
Importante!
Questa procedura di sostituzione può essere usata per
I vari passaggi possono variare leggermente a seconda della struttura dell'auto.
:
BMW 3 Touring (E46) 320 i,
BMW 3 Touring (E46) 318 i,
BMW 3 Touring (E46) 328 i,
BMW 3 Touring (E46) 320 d,
BMW 3 Touring (E46) 330 i,
BMW 3 Touring (E46) 320 i,
BMW 3 Touring (E46) 325 i,
BMW 3 Touring (E46) 320 d,
BMW 3 Touring (E46) 318 i,
BMW 3 Touring (E46) 316 i,
BMW 3 Touring (E46) 318 d,
BMW 3 Touring (E46) 330 d,
BMW 3 Touring (E46) 318 d,
BMW 3 Touring (E46) 318 i
…
Visualizzare di più

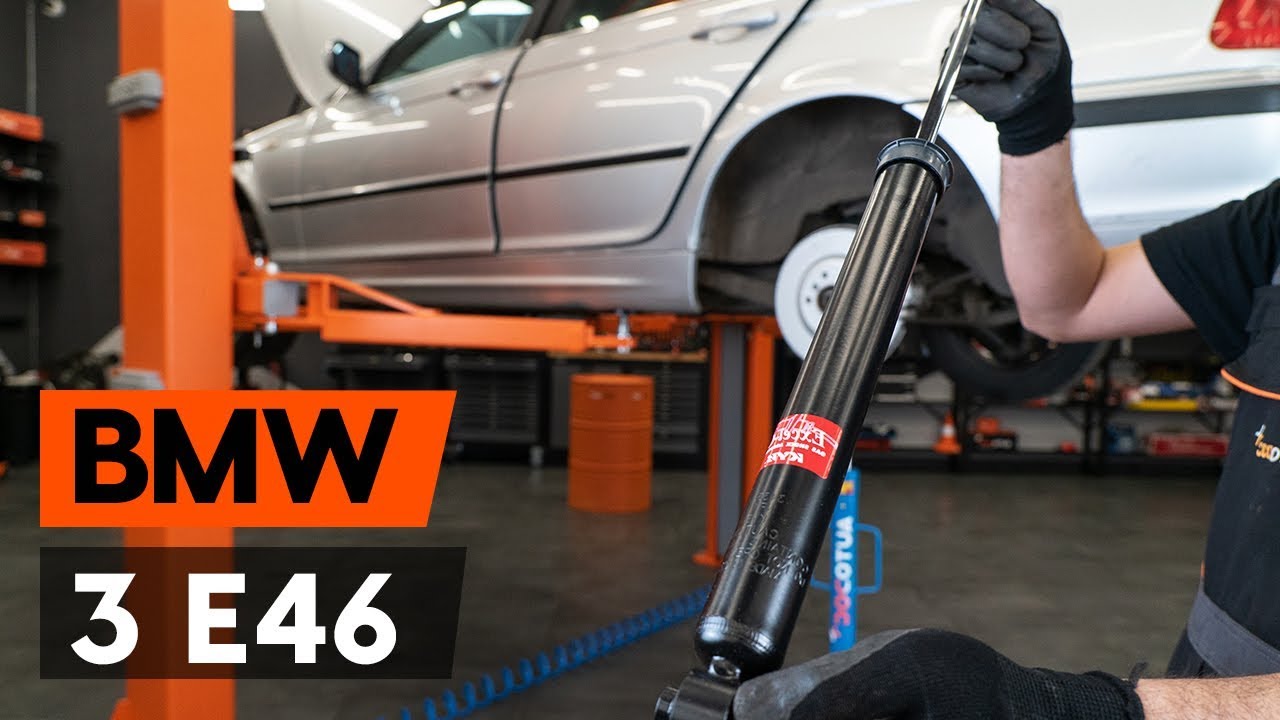

Come sostituire ammortizzatori posteriori su BMW 3 (E46) [TUTORIAL AUTODOC]
Tutte le parti che è necessario sostituire – Ammortizzatori per 3 Touring (E46) e altri modelli BMW
Sostituzione: ammortizzatori - BMW E46 touring. Gli esperti di AUTODOC raccomandano:
Entrambi gli ammortizzatori
della sospensione posteriore
dovrebbero essere sostituiti
contemporaneamente.
La procedura di sostituzione
è identica per gli
ammortizzatori di destra e
di sinistra della sospensione
posteriore.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.
Sostituzione: ammortizzatori - BMW E46 touring. Procedere come segue:
Passaggio 1
Apri lo sportello posteriore.
Passaggio 2
Muovi la mensola pieghevole e scollegala dagli elementi di ritenuta. Facendo ciò, avrai accesso alla copertura di plastica.
Passaggio 3
Ribalta gli schienali dei sedili posteriori.
Passaggio 4
Rimuovi il coperchio della cintura di sicurezza. Usa un piede di porco.
Passaggio 5
Rimuovi il clip di plastica della parte anteriore del rivestimento laterale del cofano. Usa un piede di porco.
Passaggio 6
Rimuovi il coperchio della batteria.
Passaggio 7
Scollega la parte posteriore del rivestimento del cofano.
Passaggio 8
Svita gli elementi di fissaggio della copertura di plastica. Usa la chiave Torx T 25.
Passaggio 9.1
Svita gli elementi di fissaggio della griglia di aerazione cofano.
Passaggio 9.2
Utilizza una chiave a bussola N°10. Usa un cacciavite Phillips.
Passaggio 10
Svita gli elementi di fissaggio della parte anteriore del rivestimento laterale del cofano. Usa un cacciavite Phillips.
Passaggio 11
Scollega la parte anteriore del rivestimento laterale del cofano dagli elementi di fissaggio superiori. Usa un piede di porco.
AUTODOC raccomanda:
Sostituzione: ammortizzatori - BMW E46 touring. Per evitare di danneggiare la parte durante l'installazione, non esercitare eccessiva forza.
Passaggio 12
Rimuovi le clip inferiori dalla parte anteriore del rivestimento laterale del cofano. Usa le pinze per fascette stringitubo crimpatrici.
Passaggio 13
Rimuovi la parte anteriore del rivestimento laterale del cofano. Usa un piede di porco.
Passaggio 14
Pulisci gli elementi di
fissaggio del supporto
superiore
dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 15
Allenta gli elementi di fissaggio superiori dell'ammortizzatore. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 16
Serra le ruote con i cunei.
Passaggio 17
Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 18
Sollevare la parte posteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 19
Svita i bulloni delle ruote.
Sostituzione: ammortizzatori - BMW E46 touring. AUTODOC raccomanda:
Per evitare incidenti, solleva
la ruota quando sviti i bulloni.
Passaggio 20
Smonta le ruote.
Passaggio 21
Puntellare il braccio. Usa un cric idraulico per
trasmissione.
Passaggio 22
Pulisci gli elementi di fissaggio dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 23
Avvita l'elemento di fissaggio inferiore dell'ammortizzatore. Utilizza una chiave a bussola N°18. Usa un giramaschi.
Passaggio 24
Svita l'elemento di fissaggio superiore dell'ammortizzatore. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
AUTODOC raccomanda:
Per evitare incidenti, tieni
saldo l'ammortizzatore
quando allenti i bulloni.
Passaggio 25
Rimuovi l'ammortizzatore.
Passaggio 26
Fissa bene l'ammortizzatore in una morsa da banco.
Passaggio 27
Pulisci l'elemento di
fissaggio dell'asta
dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 28
Rimuovere l'elemento di fissaggio dell'asta pistone ammortizzatore. Utilizza una chiave combinata N°16.
Passaggio 29
Allenta la morsa ed estrai l'ammortizzatore.
Passaggio 30
Rimuovere il supporto di ammortizzazione, il parapolvere e il paracolpi.
AUTODOC raccomanda:
Sostituzione: ammortizzatori - BMW E46 touring. Ispezionare attentamente il supporto, il soffietto e il tampone paracolpi dell'ammortizzatore. Sostituire se necessario.Prima dell'installazione, l'ammortizzatore va spurgato manualmente 3-5 volte.
Passaggio 31
Installare il supporto, il parapolvere e il paracolpi sul nuovo ammortizzatore.
Passaggio 32
Fissa bene l'ammortizzatore in una morsa da banco.
Passaggio 33
Avvitare il fissaggio superiore dell'asta pistone ammortizzatore. Utilizza una chiave combinata N°16. Usa una chiave regolabile. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 20 Nm.
Passaggio 34
Allenta la morsa ed estrai l'ammortizzatore.
Passaggio 35
Pulisci le sedi di montaggio
dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 36
Collocare l'ammortizzatore nell'arco passaruota e fissalo.
Sostituzione: ammortizzatori - BMW E46 touring. Consiglio:
Per evitare incidenti, impugna bene e in maniera cauta l'ammortizzatore quando avviti i bulloni di fissaggio.
Passaggio 37
Stringi l'elemento di fissaggio inferiore dell'ammortizzatore. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 100 Nm.
Passaggio 38
Serrare il perno di fissaggio superiore dell'ammortizzatore. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 28 Nm.
Passaggio 39
Rimuovi il supporto da sotto il braccio.
AUTODOC raccomanda:
Abbassa il cric idraulico
delicatamente, senza scatti,
per evitare danni ai
montaggi e ai meccanismi.
Passaggio 40
Installa la parte anteriore del rivestimento laterale del cofano.
Passaggio 41
Installa le clip inferiori della parte anteriore del rivestimento laterale del cofano.
Passaggio 42
Avvita gli elementi di fissaggio della parte anteriore del rivestimento laterale del cofano. Usa un cacciavite Phillips.
Passaggio 43
Avvita gli elementi di fissaggio laterali della griglia di aerazione del cofano. Usa un cacciavite Phillips.
Passaggio 44
Installa le clip di plastica della parte anteriore del rivestimento laterale del cofano.
Passaggio 45
Avvita gli elementi di fissaggio superiori della griglia di aerazione del cofano. Utilizza una chiave a bussola N°10. Usa una chiave a cricchetto.
Passaggio 46
Avvita gli elementi di fissaggio della copertura di plastica. Usa la chiave Torx T 25.
Passaggio 47
Installa il coperchio della cintura di sicurezza.
Passaggio 48
Installa la parte posteriore del rivestimento laterale del cofano.
Passaggio 49
Installa il coperchio della batteria.
Passaggio 50
Riponi il sedile nella sua posizione originaria.
Passaggio 51
Installa la mensola pieghevole alla sua sede di montaggio.
Passaggio 52
Chiudere lo sportello del vano bagagli.
Passaggio 53
Pulisci la sede
di montaggio dei cerchioni
della ruota. Usa una spazzola metallica. Tratta la superficie di
contatto. Usa il grasso al rame.
Passaggio 54
Installare la ruota.
AUTODOC raccomanda:
Importante! Tenere la ruota mentre si avvitano i bulloni di fissaggio. BMW E46 touring
Passaggio 55
Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 56
Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 57
Rimuovi i cric e i cunei.
