Importante!

Questa procedura di sostituzione può essere usata per:
VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 BiTDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 BiTDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI 4motion … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

Come sostituire braccio oscillante su VW T5 TRANSPORTER [VIDEO TUTORIAL DI AUTODOC]

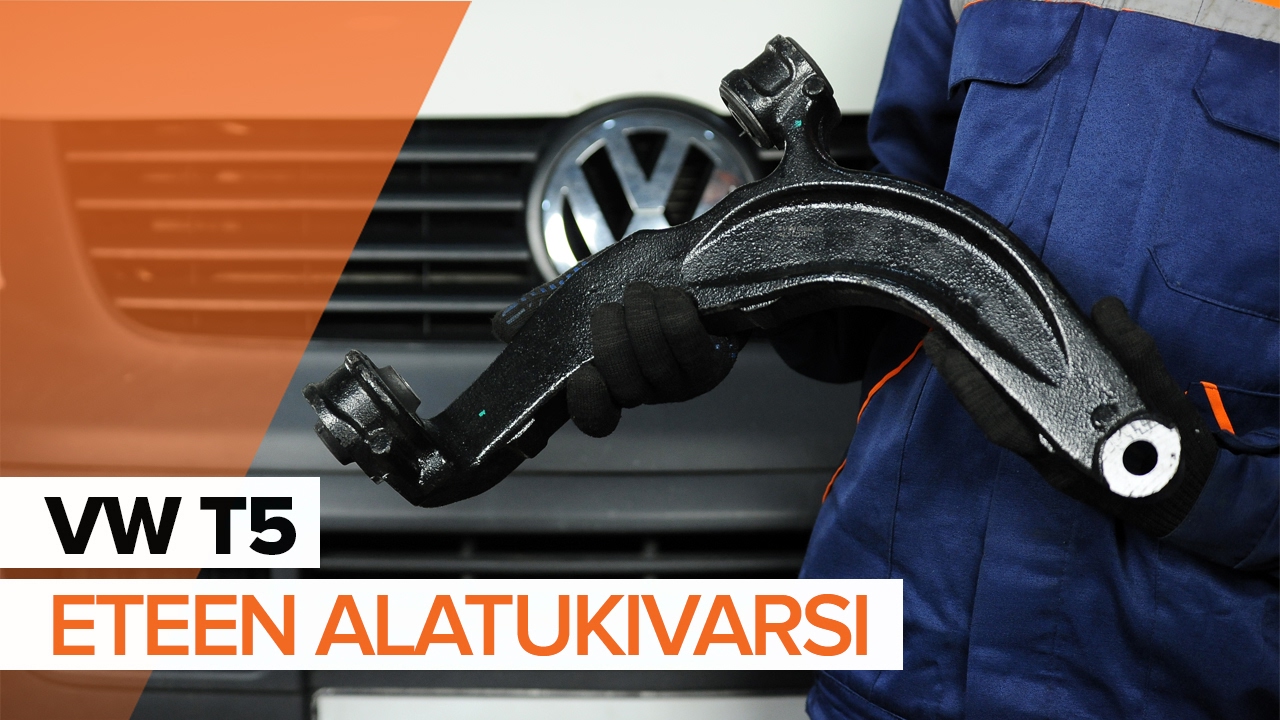

Come cambiare braccio inferiore anteriore su VW Multivan T5 - Guida alla sostituzione

Prodotti alternativi

Braccio oscillante, sospensione ruota

Attrezzi per montaggio dei Braccetti oscillanti Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN)

Sostituzione: braccio inferiore anteriore - VW Multivan T5. Attrezzi che potrebbero essere necessari:

                      Spazzola metallica

                      WD-40 spray lubrificante

                      Pulitore freni

                      Grasso al rame

                      Grasso ceramico

                      Chiave dinamometrica

                      Chiave combinate N°21

                      Bussola nr. 21

                      Bussola nr. 22

                      Chiavi a bussola per dadi
cerchio ruote N°19

                      Chiave a cricchetto

                      Estrattore giunto sferico

                      Cric idraulico per trasmissione

                      Giramaschi

                      Cunei ruote

Acquistare utensili

Sostituzione: braccio inferiore anteriore - VW Multivan T5. Gli esperti di AUTODOC raccomandano:

La procedura di sostituzione è identica per i bracci oscillanti inferiori di destra e sinistra.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: braccio inferiore anteriore - VW Multivan T5. Utilizzare la seguente procedura:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4

Svita i bulloni delle ruote.

Sostituzione: supporto ammortizzatore - VW Multivan T5. Gli esperti di AUTODOC raccomandano:
Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 5

Smonta le ruote.
Passaggio 6

Pulisci tutti gli snodi del braccio. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 7

Svita gli elementi di fissaggio che collegano il giunto sferico al braccio di sospensione. Utilizza una chiave a bussola N°22. Usa una chiave a cricchetto.
Passaggio 8

Scollegare il braccio di controllo inferiore dal fuso a snodo dello sterzo. Usa un estrattore del giunto sferico.
Passaggio 9

Svita gli elementi di fissaggio posteriori che collegano il braccio di sospensione al sottotelaio. Utilizza una chiave combinata N°21. Utilizza una chiave a bussola N°21. Usa una chiave a cricchetto. Usa un giramaschi.
Passaggio 10

Rimuovi l'elemento di fissaggio posteriore del braccio di sospensione.

Passaggio 11

Svita l'elemento di fissaggio anteriore del braccio. Utilizza una chiave combinata N°21. Utilizza una chiave a bussola N°21. Usa un giramaschi. Usa una chiave a cricchetto.
Passaggio 12

Rimuovi l'elemento di fissaggio frontale del braccio di sospensione.

Passaggio 13

Rimuovere il braccio.
Passaggio 14

Pulisci le sedi di montaggio e la filettatura del braccio di sospensione. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 15

Installare il nuovo braccio.

Sostituzione: braccio inferiore anteriore - VW Multivan T5. I professionisti raccomandano:
Durante il montaggio usare solo bulloni e dadi nuovi.
Passaggio 16

Installa gli elementi di fissaggio del braccio di sospensione.
Passaggio 17

Collegare il braccio di controllo inferiore al fuso a snodo dello sterzo.

Passaggio 18

Stringere gli elementi di fissaggio che collegano il giunto sferico al braccio di controllo. Utilizza una chiave a bussola N°22. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 60 Nm. +90°
Passaggio 19

Sorreggere il braccio di controllo. Usa un cric idraulico per trasmissione.

AUTODOC raccomanda:
Per serrare correttamente i fissaggi, è necessario sollevare i componenti della sospensione fino a raggiungere la relativa posizione di lavoro.
Passaggio 20

Serra gli elementi di fissaggio anteriori che collegano il braccio di controllo al sottotelaio. Utilizza una chiave combinata N°21. Utilizza una chiave a bussola N°21. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 110 Nm. +120°
Passaggio 21

Stringi gli elementi di fissaggio posteriore collegando il braccio al telaio. Utilizza una chiave combinata N°21. Utilizza una chiave a bussola N°21. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 110 Nm. +120°
Passaggio 22

Rimuovere il supporto da sotto il braccio di controllo.

AUTODOC raccomanda:
Sostituzione: ammortizzatore a molla - VW Multivan T5. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 23

Tratta tutti gli snodi del braccio. Usa il grasso al rame.
Passaggio 24

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Utilizzare grasso ceramico.
Passaggio 25

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: supporto ammortizzatore - VW Multivan T5. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 26

Installare la ruota.

AUTODOC raccomanda:
Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 27

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 28

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 180 Nm.
Passaggio 29

Rimuovi i cric e i cunei.
