Importante!

Questa procedura di sostituzione può essere usata per:
VW Golf V Hatchback (1K1) 1.4 16V, VW Golf V Hatchback (1K1) 1.4 TSI, VW Golf V Hatchback (1K1) 1.6 MultiFuel, VW Golf V Hatchback (1K1) 1.9 TDI, VW Golf V Hatchback (1K1) 1.4 FSI, VW Golf V Hatchback (1K1) 2.0 GTI, VW Golf V Hatchback (1K1) 1.4 TSI, VW Golf V Hatchback (1K1) 1.4 16V, VW Golf V Hatchback (1K1) 2.0 TDI 16V, VW Golf V Hatchback (1K1) 2.0 FSI, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 1.9 TDI, VW Golf V Hatchback (1K1) 2.0 SDI, VW Golf V Hatchback (1K1) 1.9 TDI 4motion, VW Golf V Hatchback (1K1) 2.0 TDI 16V 4motion, VW Golf V Hatchback (1K1) 2.0 FSI 4motion, VW Golf V Hatchback (1K1) 2.0 GTI, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 1.4 TSI, VW Golf V Hatchback (1K1) 3.2 R32 4motion, VW Golf V Hatchback (1K1) 1.6 FSI, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 2.0 TDI 4motion … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

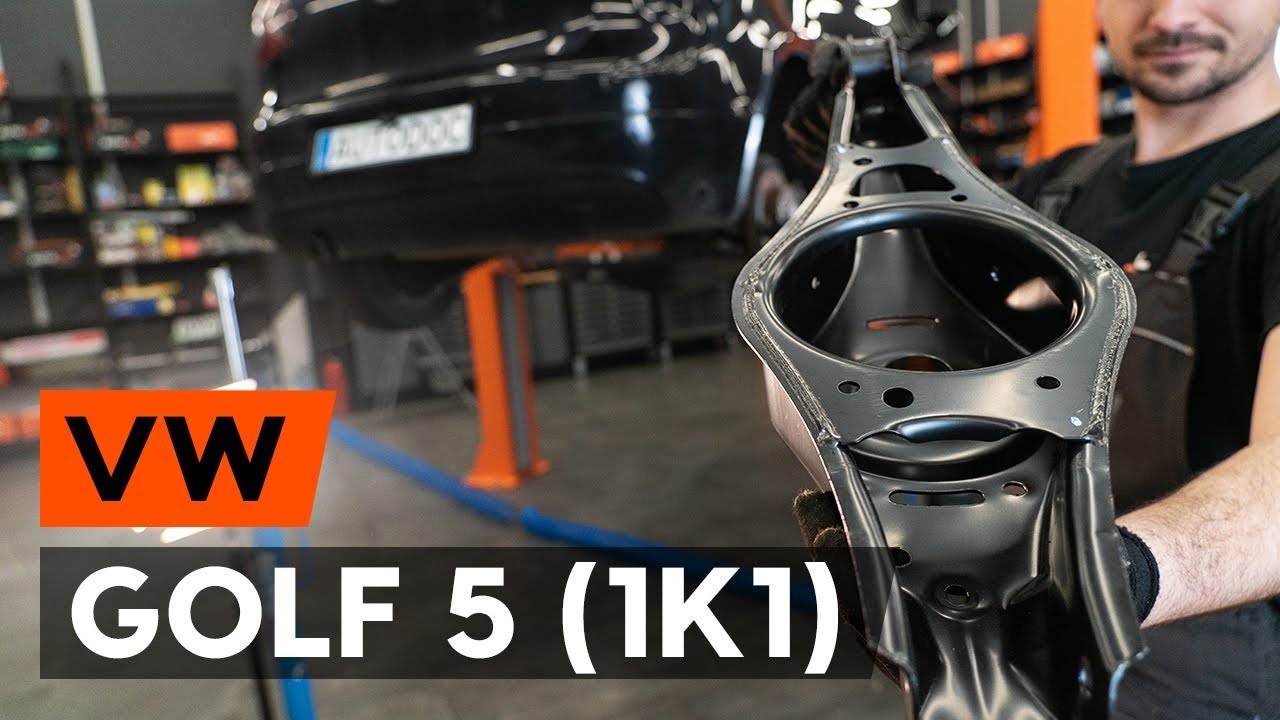

Come sostituire braccio oscillante posteriori su VW GOLF 5 (1K1) [VIDEO TUTORIAL DI AUTODOC]

Come cambiare braccio di controllo inferiore della sospensione posteriore su VW Golf 5 - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Braccio Oscillante per Golf V Hatchback (1K1) e altri modelli VW

Braccio oscillante, Sospensione ruota

Kit braccio oscillante, Sospensione ruota

Asta / Puntone, Sospensione ruote

        Braccio oscillante, Sospensione ruota per VW Golf V Hatchback (1K1) 2.0 FSI 4motion Benzina (150 CV)

        Braccio oscillante, Sospensione ruota per VW Golf V Hatchback (1K1) 1.4 FSI Benzina (90 CV)

        Braccio oscillante, Sospensione ruota per VW Golf V Hatchback (1K1) 1.4 16V Benzina (80 CV)

        Braccio oscillante, Sospensione ruota per VW Golf V Hatchback (1K1) 1.4 TSI Benzina (122 CV)

        Braccio oscillante, Sospensione ruota per VW Golf V Hatchback (1K1) 1.4 16V Benzina (75 CV)

        Braccio oscillante, Sospensione ruota per VW Golf V Hatchback (1K1) 2.0 GTI Benzina (200 CV)

        Braccio oscillante, Sospensione ruota per VW Golf V Hatchback (1K1) 2.0 SDI Diesel (75 CV)

        Braccio oscillante, Sospensione ruota per VW Golf V Hatchback (1K1) 1.4 TSI Benzina (140 CV)

        Braccio oscillante, Sospensione ruota per VW Golf V Hatchback (1K1) 1.6 MultiFuel Benzina/Etanolo (102 CV)

Sostituzione: braccio di controllo inferiore della sospensione posteriore - VW Golf 5. Attrezzi che sono necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Chiave combinate N°18

                        Bussola nr. 18

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Piede di porco

                        Cric idraulico per trasmissione

                        Cunei ruote

Acquistare utensili

Sostituzione: braccio di controllo inferiore della sospensione posteriore - VW Golf 5. Gli esperti di AUTODOC raccomandano:

La procedura di sostituzione è identica per i bracci oscillanti inferiori di destra e sinistra.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: braccio di controllo inferiore della sospensione posteriore - VW Golf 5. Procedere come segue:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 3

Sollevare la parte posteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4

Svita i bulloni delle ruote.

AUTODOC raccomanda:

Importante! Tenere la ruota mentre si svitano i bulloni di fissaggio. VW Golf 5
Passaggio 5

Smonta le ruote.
Passaggio 6

Pulisci gli elementi di fissaggio del braccio di controllo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 7

Traccia un segno sul bullone di campanatura.
Passaggio 8

Svitare l'elemento che fissa il braccio alla trave. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
Passaggio 9

Puntellare il braccio. Usa un cric idraulico per trasmissione.
Passaggio 10

Rimuovi i bulloni di fissaggio. Usa un piede di porco.
Passaggio 11

Rimuovi il supporto da sotto il braccio.

Sostituzione: braccio di controllo inferiore della sospensione posteriore - VW Golf 5. Il consiglio degli esperti di AUTODOC:

Abbassa il cric idraulico delicatamente, senza scatti, per evitare danni ai montaggi e ai meccanismi.
Passaggio 12

Estrai la molla.
Passaggio 13

Svita gli elementi di fissaggio che collegano il braccio di sospensione allo snodo posteriore. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
Passaggio 14

Rimuovi i bulloni di fissaggio.
Passaggio 15

Rimuovere il braccio.
Passaggio 16

Pulisci le sedi di montaggio e la filettatura del braccio di sospensione. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 17

Installare il nuovo braccio.

Sostituzione: braccio di controllo inferiore della sospensione posteriore - VW Golf 5. Consiglio:

Durante il montaggio usare solo bulloni e dadi nuovi.Non danneggiare la guaina del rallino.
Passaggio 18

Monta il bullone di fissaggio.
Passaggio 19

Installa la molla elicoidale insieme ai montanti di gomma nelle sedi di montaggio. Usa un piede di porco.
Passaggio 20

Puntellare il braccio. Usa un cric idraulico per trasmissione.
Passaggio 21

Monta il bullone di fissaggio.

Sostituzione: braccio di controllo inferiore della sospensione posteriore - VW Golf 5. I professionisti raccomandano:

Regola la posizione dei bulloni per la campanatura seguendo il segno.
Passaggio 22

Rimuovi il supporto da sotto il braccio.

AUTODOC raccomanda:

Sostituzione: braccio di controllo inferiore della sospensione posteriore - VW Golf 5. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 23

Avvita il nuovo elemento di fissaggio del braccio di controllo al telaio ausiliario posteriore. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18.
Passaggio 24

Puntellare il braccio. Usa un cric idraulico per trasmissione.
Passaggio 25

Avvita gli elementi di fissaggio che collegano il braccio di sospensione allo snodo posteriore. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18.
Passaggio 26

Serra gli elementi di fissaggio che collegano il braccio di sospensione allo snodo posteriore. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 90 Nm. +90°

AUTODOC raccomanda:

Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 27

Serrare l'elemento che fissa il braccio alla trave. Utilizza una chiave a bussola N°18. Utilizza una chiave combinata N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 95 Nm.
Passaggio 28

Rimuovi il supporto da sotto il braccio.

Sostituzione: braccio di controllo inferiore della sospensione posteriore - VW Golf 5. AUTODOC raccomanda:

Abbassa il cric idraulico delicatamente, senza scatti, per evitare danni ai montaggi e ai meccanismi.
Passaggio 29

Tratta tutti gli snodi del braccio. Usa il grasso al rame.
Passaggio 30

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.

Passaggio 31

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:

Sostituzione: braccio di controllo inferiore della sospensione posteriore - VW Golf 5. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 32

Installare la ruota.

Sostituzione: braccio di controllo inferiore della sospensione posteriore - VW Golf 5. Gli esperti di AUTODOC raccomandano:

Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 33

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 34

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 35

Rimuovi i cric e i cunei.
