Importante!
Questa procedura di sostituzione può essere usata per:
VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.4 D Syncro, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 Syncro, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 1.9 TD, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.4 D, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.0, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 TDI, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 TDI Syncro, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 Syncro, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.8 VR 6, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 TDI, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.4 D, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.8 VR6 Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

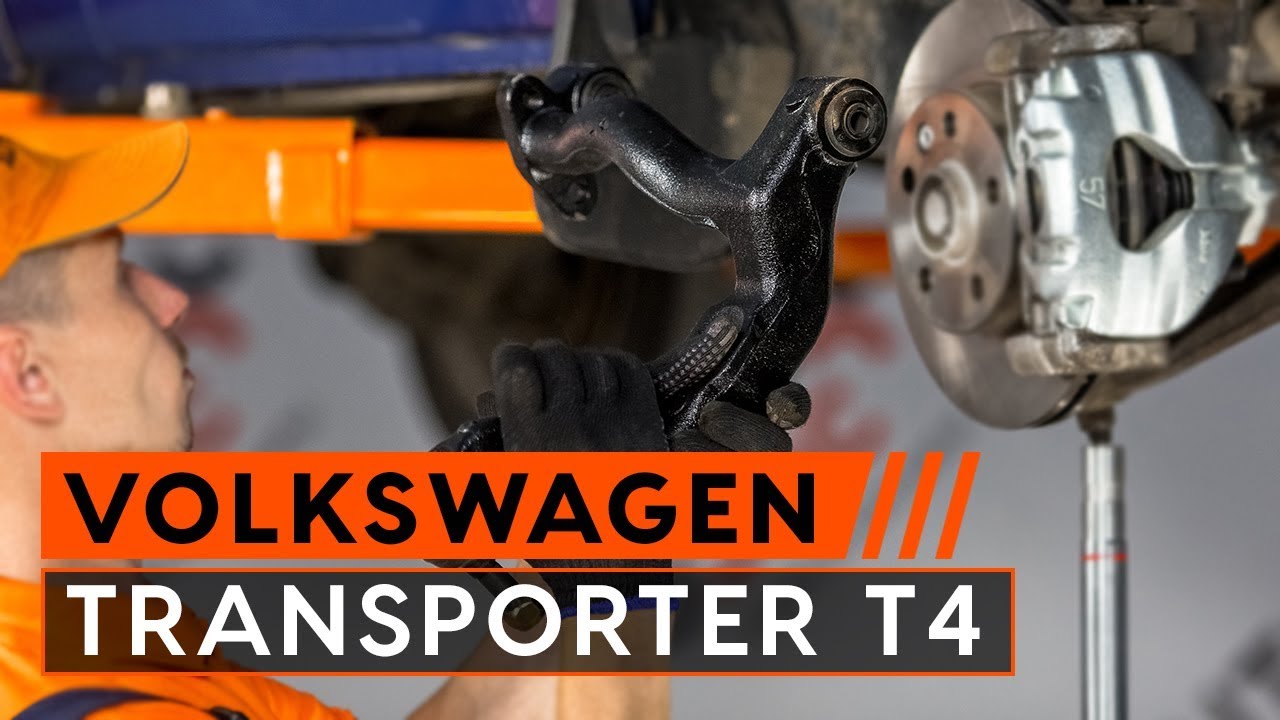

Come sostituire braccio oscillante anteriore su VW T4 TRANSPORTER [VIDEO TUTORIAL DI AUTODOC]

Come cambiare braccio superiore anteriore su VW Transporter T4 - Guida alla sostituzione
Tutte le parti che è necessario sostituire – Braccio Oscillante per Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) e altri modelli VW
Come cambiare Braccio oscillante, sospensione ruota su VW T4 Transporter 2.5 TDI - istruzioni passo dopo passo per una semplice riparazione dell'auto
Braccio oscillante, sospensione ruota
Come cambiare Kit braccio oscillante, Sospensione ruota su VW T4 Transporter 2.5 TDI - istruzioni passo dopo passo per una semplice riparazione dell'auto
Kit braccio oscillante, Sospensione ruota
Come cambiare Asta / Puntone, Sospensione ruote su VW T4 Transporter 2.5 TDI - istruzioni passo dopo passo per una semplice riparazione dell'auto
Asta / Puntone, Sospensione ruote
Attrezzi
Sostituzione: braccio superiore anteriore - VW Transporter T4. Elenco degli attrezzi necessari:
Spazzola metallica
WD-40 spray lubrificante
Pulitore freni
Grasso al rame
Bussola nr. 18
Bussola nr. 21
Chiave combinate N°18
Chiave combinate N°21
Chiave combinate N°24
Chiave combinate N°27
Chiavi a bussola per dadi cerchio ruote N°17
Chiave a cricchetto
Chiave dinamometrica
Cacciaspina
Martello
Piede di porco
Cunei ruote
Sostituzione: braccio superiore anteriore - VW Transporter T4. AUTODOC raccomanda:
  • La procedura di sostituzione è identica per i bracci di controllo superiori di destra e di sinistra.
  • Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.
Sostituzione: braccio superiore anteriore - VW Transporter T4. Sequenza raccomandata delle fasi:
  1. Passaggio 1
    Come cambiare Braccio Oscillante su VW T4 Transporter 1990 - manuali PDF e video gratuiti
    Serra le ruote con i cunei.
  2. Passaggio 2
    Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
    Passaggio 3
    Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
    Passaggio 4
    Come sostituire VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 TDI 1991 Braccio Oscillante - manuali passo passo e video guide
    Svita i bulloni delle ruote.
    Sostituzione: braccio superiore anteriore - VW Transporter T4. Consiglio:
    Per evitare incidenti, solleva la ruota quando sviti i bulloni.
  3. Passaggio 5
    VW T4 Transporter 2.4 D 1992 Braccio Oscillante sostituzione: manuali dell'autofficina
    Smonta le ruote.
  4. Passaggio 6
    Modifica Braccio Oscillante su VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 1993 da solo
    Allentare la tensione delle barre di torsione. Utilizza una chiave combinata N°27.
  5. Passaggio 7
    Come rimuovere VW TRANSPORTER 2.5 TDI Syncro 1994 Braccio Oscillante - istruzioni online facili da seguire
    Pulisci gli elementi di fissaggio del puntone dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
  6. Passaggio 8
    Come sostituire Braccio Oscillante su VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 1995: scarica manuali PDF e istruzioni video
    Svita gli elementi fissaggio che collegano il puntone dell'ammortizzatore al braccio di controllo della sospensione.
    Passaggio 8.2
    Quanto è difficile il fai da te: sostituzione Braccio Oscillante su VW T4 Transporter 2.5 TDI 1996 - scarica la guida illustrata
    Utilizza una chiave combinata N°21. Utilizza una chiave a bussola N°21. Usa una chiave a cricchetto.
  7. Passaggio 9
    Devi sapere come rinnovare Braccio Oscillante su VW TRANSPORTER 1997? Questo manuale d'officina gratuito ti aiuterà a farlo da solo
    Rimuovi i bulloni di fissaggio. Usa un cacciaspina. Usa un martello.
  8. Passaggio 10
    La sostituzione di Braccio Oscillante su VW T4 Transporter 1998 non sarà un problema se segui questa guida illustrata passo-passo
    Svita l'elemento di fissaggio superiore del supporto di ammortizzazione. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
    AUTODOC raccomanda:
    Importante! Tenere il puntone di sospensione mentre si svitano i bulloni di fissaggio. VW Transporter T4
  9. Passaggio 11
    Sostituzione di VW TRANSPORTER 1.9 TD Braccio Oscillante: guide online e tutorial video
    Estrarre il supporto di ammortizzazione.
  10. Passaggio 12
    Pulisci l'elemento di fissaggio che collega il giunto sferico al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
    Passaggio 13
    Sostituendo Braccio Oscillante su VW T4 Transporter 2000 2.5 TDI da solo
    Svitare il perno di fissaggio superiore del giunto sferico. Utilizza una chiave combinata N°24.
  11. Passaggio 14
    Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 TDI Syncro 2001 Braccio Oscillante manuale di officina di ricambio fai da te
    Scollegare il giunto sferico dal fuso a snodo. Usa un piede di porco. Usa un martello.
  12. Passaggio 15
    Come cambiare Braccio Oscillante su VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2002 - suggerimenti e consigli
    Svitare il perno di fissaggio del telaio di base. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
  13. Passaggio 16
    Consigli passo-passo per la sostituzione del fai da te VW T4 Transporter 2003 2.5 TDI Syncro Braccio Oscillante
    Svitare il perno di fissaggio del telaio di base. Utilizza una chiave a bussola N°21. Usa una chiave a cricchetto.
  14. Passaggio 17
    Sostituire Braccio Oscillante su VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 1.9 TD 1990 non è più un problema con il nostro tutorial passo-passo
    Pulisci tutti gli snodi del braccio. Usa una spazzola metallica. Usa lo spray WD-40.
  15. Passaggio 18
    Come cambiare Braccio Oscillante su VW T4 Transporter 1990 - manuali PDF e video gratuiti
    Svitare gli elementi di fissaggio della leva di manovra superiore (2 pezzi). Utilizza una chiave combinata N°21. Utilizza una chiave a bussola N°21. Usa una chiave a cricchetto.
  16. Passaggio 19
    Come sostituire VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 TDI 1991 Braccio Oscillante - manuali passo passo e video guide
    Rimuovi i bulloni di fissaggio.
  17. Passaggio 20
    VW T4 Transporter 2.4 D 1992 Braccio Oscillante sostituzione: manuali dell'autofficina
    Svita gli elementi di fissaggio posteriori che collegano il braccio di sospensione al sottotelaio. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
  18. Passaggio 21
    Svita l'elemento di fissaggio anteriore del braccio. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
    Passaggio 22
    Rimuovi i bulloni di fissaggio.
    Passaggio 23
    Modifica Braccio Oscillante su VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 1993 da solo
    Svita gli elementi di fissaggio che collegano il supporto del motore al telaio ausiliare. Utilizza una chiave a bussola N°21. Usa una chiave a cricchetto.
  19. Passaggio 24
    Come rimuovere VW TRANSPORTER 2.5 TDI Syncro 1994 Braccio Oscillante - istruzioni online facili da seguire
    Puntellare il braccio. Usa un cric idraulico per trasmissione.
  20. Passaggio 25
    Come sostituire Braccio Oscillante su VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 1995: scarica manuali PDF e istruzioni video
    Rimuovere il braccio. Usa un piede di porco.
  21. Passaggio 26
    Pulisci le sedi di montaggio e la filettatura del braccio di sospensione. Usa una spazzola metallica. Usa lo spray WD-40.
    Passaggio 27
    Quanto è difficile il fai da te: sostituzione Braccio Oscillante su VW T4 Transporter 2.5 TDI 1996 - scarica la guida illustrata
    Installare il nuovo braccio.
    Sostituzione: braccio superiore anteriore - VW Transporter T4. Il consiglio degli esperti di AUTODOC:
    Durante il montaggio usare solo bulloni e dadi nuovi.Non danneggiare la guaina del rallino.Posiziona il braccio di controllo secondo i fori di montaggio.
  22. Passaggio 28
    Devi sapere come rinnovare Braccio Oscillante su VW TRANSPORTER 1997? Questo manuale d'officina gratuito ti aiuterà a farlo da solo
    Monta i bulloni di fissaggio. Usa un martello. Usa un piede di porco.
  23. Passaggio 29
    La sostituzione di Braccio Oscillante su VW T4 Transporter 1998 non sarà un problema se segui questa guida illustrata passo-passo
    Solleva il cric idraulico per trasmissione di 10-15 cm.
