Importante!

Questa procedura di sostituzione può essere usata per:
MERCEDES-BENZ Classe A (W168) A 140 (168.031, 168.131), MERCEDES-BENZ Classe A (W168) A 38 AMG Twin Engine (168.032), MERCEDES-BENZ Classe A (W168) A 160 CDI (168.007), MERCEDES-BENZ Classe A (W168) A 170 CDI (168.008), MERCEDES-BENZ Classe A (W168) A 140 (168.031, 168.131), MERCEDES-BENZ Classe A (W168) A 190 (168.032, 168.132), MERCEDES-BENZ Classe A (W168) A 210 (168.035, 168.135), MERCEDES-BENZ Classe A (W168) A 160 CDI (168.006), MERCEDES-BENZ Classe A (W168) A 170 CDI (168.009, 168.109) … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

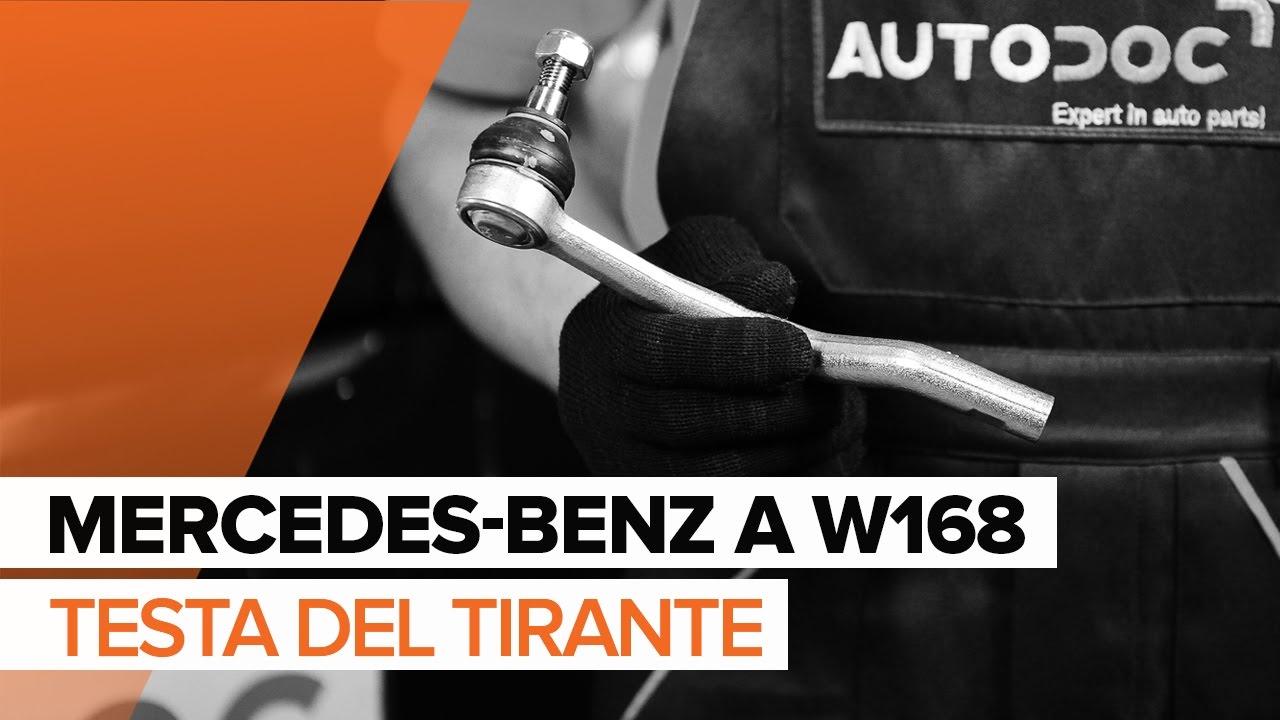

Come sostituire la testa del tirante su MERCEDES-BENZ A W168 [TUTORIAL]

Come cambiare testine sterzo su Mercedes W168 - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Testina dello Sterzo per Classe A (W168) e altri modelli MERCEDES-BENZ

Testina sterzo

Tirante trasversale

Kit riparazione, Barra di accoppiamento

Kit montaggio, Testa tirante sterzo

        Testina sterzo per MERCEDES-BENZ Classe A (W168) A 170 CDI (168.009, 168.109) Diesel (95 CV)

        Testina sterzo per MERCEDES-BENZ Classe A (W168) A 140 (168.031, 168.131) Benzina (82 CV)

        Testina sterzo per MERCEDES-BENZ Classe A (W168) A 140 (168.031, 168.131) Benzina (82 CV)

        Testina sterzo per MERCEDES-BENZ Classe A (W168) A 160 CDI (168.007) Diesel (60 CV)

        Testina sterzo per MERCEDES-BENZ Classe A (W168) A 210 (168.035, 168.135) Benzina (140 CV)

        Testina sterzo per MERCEDES-BENZ Classe A (W168) A 170 CDI (168.008) Diesel (90 CV)

        Testina sterzo per MERCEDES-BENZ Classe A (W168) A 38 AMG Twin Engine (168.032) Benzina (250 CV)

        Testina sterzo per MERCEDES-BENZ Classe A (W168) A 190 (168.032, 168.132) Benzina (125 CV)

        Testina sterzo per MERCEDES-BENZ Classe A (W168) A 160 CDI (168.006) Diesel (75 CV)

Sostituzione: testine sterzo - Mercedes W168. Attrezzi che saranno necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Chiave combinate N°18

                        Bussola nr. 18

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Calibro a corsoio

                        Estrattore giunto sferico

                        Cunei ruote

Acquistare utensili

Sostituzione: testine sterzo - Mercedes W168. Gli esperti di AUTODOC raccomandano:

Sostituisci in coppia le testine tiranti.
La procedura di sostituzione è identica per le testine tiranti di destra e di sinistra sullo stesso asse.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: testine sterzo - Mercedes W168. Procedere come segue:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4

Svita i bulloni delle ruote.

Sostituzione: testine sterzo - Mercedes W168. Consiglio:
Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 5

Smonta le ruote.
Passaggio 6

Misura e memorizza la posizione precisa del giunto sferico sulla barra di accoppiamento, oppure conta il numero di giri completi al fine di evitare il disallineamento durante il montaggio successivo. Usa un calibro a corsoio.
Passaggio 7

Pulire il dado di bloccaggio che collega la testa del tirante col tirante. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 8

Allentare il controdado di attacco del gambo tirante alla barra. Utilizza una chiave combinata N°18.
Passaggio 9

Pulisci l'elemento di fissaggio che collega le testine tiranti al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 10

Svitare il dado di attacco del gambo al fuso a snodo. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
Passaggio 11

Scollegare il gambo tirante dal fuso a snodo. Usa un estrattore del giunto sferico.
Passaggio 12

Svitare il gambo dalla barra comando sterzo.
Passaggio 13

Pulisci le sedi di montaggio delle testine tiranti dello sterzo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 14

Avvita una nuova testa barra comando sterzo..

Sostituzione: testine sterzo - Mercedes W168. AUTODOC raccomanda:
Durante l'installazione della barra comando sterzo, ricordati di fare lo stesso numero di giri o di mantenere la stessa lunghezza della filettatura di prima.
Passaggio 15

Collegare il gambo tirante al fuso a snodo.
Passaggio 16

Serra il bullone di fissaggio che collega la testina tirante al fuso a snodo. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 30 Nm. +90°

AUTODOC raccomanda:
Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 17

Tratta con del prodotto l'elemento di fissaggio che collega la testina tirante al fuso a snodo. Usa il grasso al rame.
Passaggio 18

Serrare il controdado del gambo. Utilizza una chiave combinata N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 50 Nm.
Passaggio 19

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 20

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: testine sterzo - Mercedes W168. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 21

Installare la ruota.

Sostituzione: testine sterzo - Mercedes W168. Il consiglio degli esperti di AUTODOC:
Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 22

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 23

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.

Sostituzione: testine sterzo - Mercedes W168. Consiglio:
Controllare e regolare, se necessario, la campanatura.
Passaggio 24

Rimuovi i cric e i cunei.
