Importante!

Questa procedura di sostituzione può essere usata per:
MERCEDES-BENZ Classe A (W168) A 140 (168.031, 168.131), MERCEDES-BENZ Classe A (W168) A 160 (168.033, 168.133) … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

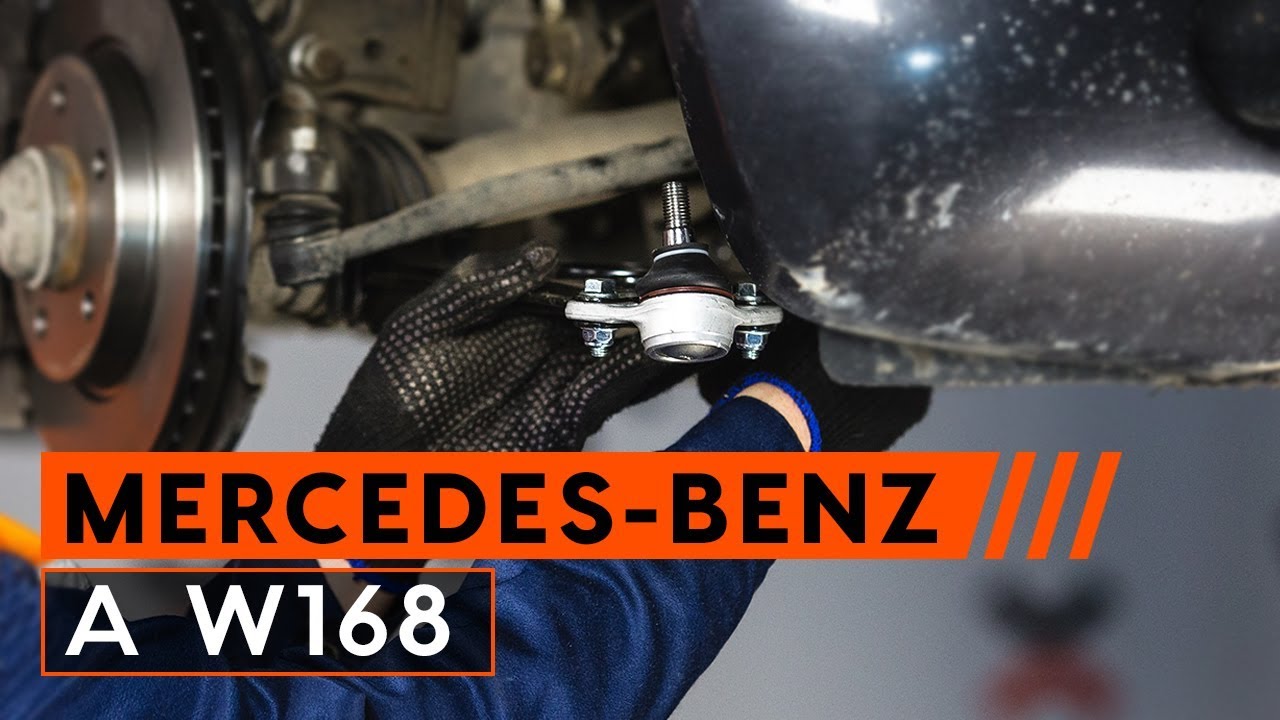

Come sostituire braccio oscillante anteriore su MERCEDES (W168) [VIDEO TUTORIAL DI AUTODOC]

Tutte le parti che è necessario sostituire – Braccio Oscillante per Classe A (W168) e altri modelli MERCEDES-BENZ

Braccio oscillante, Sospensione ruota

Kit braccio oscillante, Sospensione ruota

Asta / Puntone, Sospensione ruote

Come cambiare Braccio oscillante, Sospensione ruota su MERCEDES-BENZ Classe A (W168) A 160 (168.033, 168.133) - consigli per una corretta manutenzione dell'auto

Braccio oscillante, Sospensione ruota per MERCEDES-BENZ Classe A (W168) A 160 (168.033, 168.133) Benzina (102 CV)

Semplici passi per la riparazione dell'auto fai da te - Sostituzione Braccio oscillante, Sospensione ruota su MERCEDES-BENZ Classe A (W168) A 140 (168.031, 168.131)

Braccio oscillante, Sospensione ruota per MERCEDES-BENZ Classe A (W168) A 140 (168.031, 168.131) Benzina (82 CV)

Sostituzione: braccio inferiore anteriore - Mercedes W168. Elenco degli attrezzi necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Chiave combinate N°19

                        Bussola nr. E14

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Martello

                        Giravite Piatto

                        Piede di porco

                        Cric idraulico per trasmissione

                        Cunei ruote

Acquistare utensili

Sostituzione: braccio inferiore anteriore - Mercedes W168. Gli esperti di AUTODOC raccomandano:

La procedura di sostituzione è identica per i bracci oscillanti inferiori di destra e sinistra.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Si prega di notare: tutti i lavori sulla vettura - Mercedes W168 - dovrebbero essere effettuati a motore spento.

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota.Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4

Svita i bulloni delle ruote.

Sostituzione: braccio inferiore anteriore - Mercedes W168. Consiglio:

Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 5

Smonta le ruote.
Passaggio 6

Pulisci l'elemento di fissaggio che collega il giunto sferico al fuso a snodo.Usa una spazzola metallica.Usa lo spray WD-40.
Passaggio 7

Svitare il perno che fissa il giunto sferico al fuso a snodo.Utilizza una chiave combinata N°19.
Passaggio 8

Scollegare il giunto sferico dal fuso a snodo.Usa un piede di porco.Usa un martello.
Passaggio 9

Pulisci gli elementi di fissaggio che collegano il braccio di controllo al sottotelaio.Usa una spazzola metallica.Usa lo spray WD-40.

Passaggio 10

Svita l'elemento di fissaggio anteriore del braccio.Utilizza una chiave a bussola N°E14.Usa una chiave a cricchetto.
Passaggio 11

Rimuovi l'elemento di fissaggio frontale del braccio di sospensione.
Passaggio 12

Svita gli elementi di fissaggio posteriori che collegano il braccio di sospensione al sottotelaio.Utilizza una chiave a bussola N°E14.Usa una chiave a cricchetto.
Passaggio 13

Rimuovi l'elemento di fissaggio posteriore del braccio di sospensione.Usa un giravite piatto.
Passaggio 14

Rimuovere il braccio.Usa un piede di porco.
Passaggio 15

Pulisci le sedi di montaggio e la filettatura del braccio di sospensione.Usa una spazzola metallica.Usa lo spray WD-40.
Passaggio 16

Installare il nuovo braccio.

Sostituzione: braccio inferiore anteriore - Mercedes W168. AUTODOC raccomanda:

Durante il montaggio usare solo bulloni e dadi nuovi.Non danneggiare la guaina del rallino.
Passaggio 17

Installa l'elemento di fissaggio anteriore del braccio.
Passaggio 18

Installa gli elementi di fissaggio del braccio di controllo.Usa un martello.
Passaggio 19

Avvita l'elemento di fissaggio posteriore del braccio.Utilizza una chiave a bussola N°E14.Usa una chiave a cricchetto.
Passaggio 20

Collega il giunto sferico al fuso a snodo.Usa un piede di porco.
Passaggio 21

Stringi gli elementi di fissaggio del giunto sferico.Utilizza una chiave combinata N°19.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 70 Nm.
Passaggio 22

Puntellare il braccio.Usa un cric idraulico per trasmissione.
Passaggio 23

Serra gli elementi di fissaggio anteriori che collegano il braccio di controllo al sottotelaio.Utilizza una chiave a bussola N°E14.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 65 Nm.
Passaggio 24

Serra gli elementi di fissaggio posteriori del braccio di controllo.Utilizza una chiave a bussola N°E14.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 75 Nm.
Passaggio 25

Rimuovi il supporto da sotto il braccio.

AUTODOC raccomanda:

Sostituzione: braccio inferiore anteriore - Mercedes W168. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 26

Tratta tutti gli snodi del braccio.Usa il grasso al rame.

Passaggio 27

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota.Usa il grasso al rame.
Passaggio 28

Pulisci la superficie del disco freno.Usa un pulitore freni.

AUTODOC raccomanda:

Sostituzione: braccio inferiore anteriore - Mercedes W168. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 29

Installare la ruota.

Sostituzione: braccio inferiore anteriore - Mercedes W168. Il consiglio degli esperti di AUTODOC:

Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 30

Avvita i bulloni delle ruote.Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 31

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote.Usa la chiave a bussola per dadi cerchio ruota n.17.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 32

Rimuovi i cric e i cunei.
