Come cambiare molle di sospensione della parte anteriore su VW Multivan T5 - Guida alla sostituzione

scaricamenti: 0

Importante!

Questa procedura di sostituzione può essere usata per:
VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

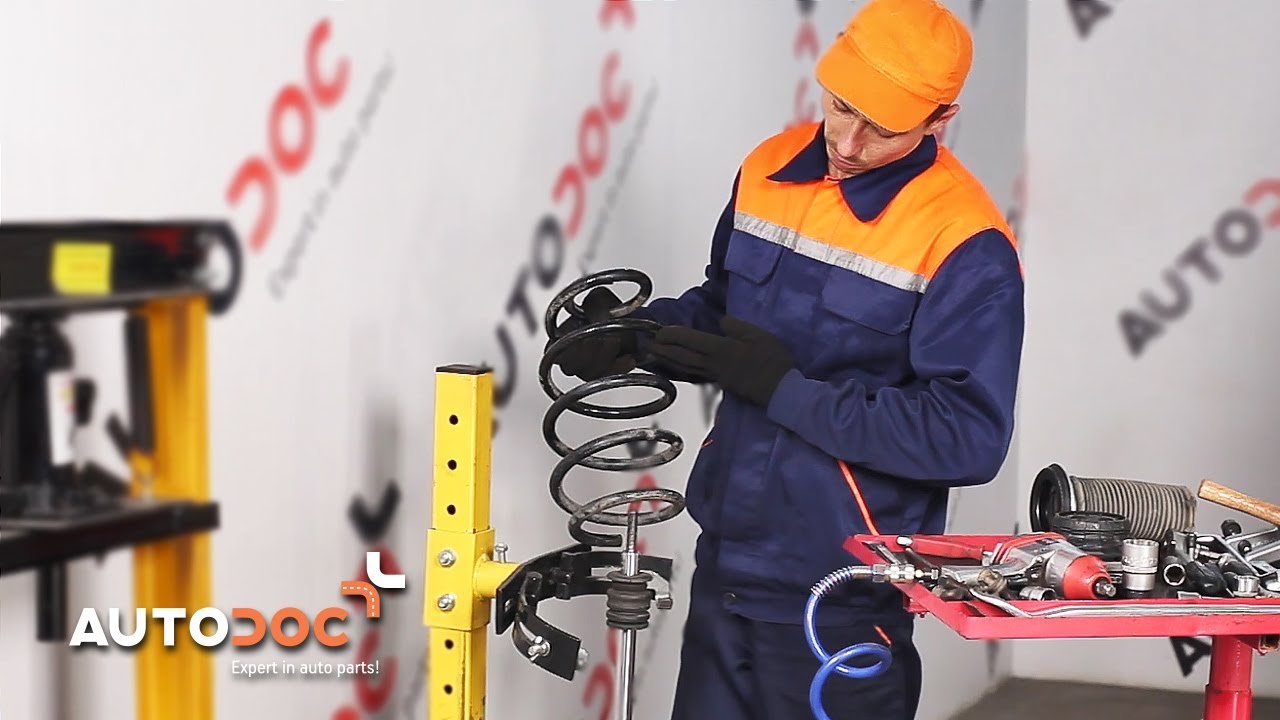

Come sostituire molle di sospensione su VW T5 TRANSPORTER [VIDEO TUTORIAL DI AUTODOC]

Come cambiare molle di sospensione della parte anteriore su VW Multivan T5 - Guida alla sostituzione

Prodotti alternativi

Molle ammortizzatori

Attrezzi per montaggio dei Molla Ammortizzatore Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN)

Sostituzione: molle di sospensione - VW Multivan T5. Attrezzi che sono necessari:

                      Spazzola metallica

                      WD-40 spray lubrificante

                      Pulitore freni

                      Grasso al rame

                      Grasso ceramico

                      Chiave dinamometrica

                      Chiave combinate N°19

                      Chiave combinate N°21

                      Bussola nr. 18

                      Bussola nr. 19

                      Bussola nr. 21

                      Bussola nr. 30

                      Punta hex n.H5

                      Punta hex n.H7

                      Punta Torx T30

                      Chiavi a bussola per dadi
cerchio ruote N°19

                      Chiave a cricchetto

                      Giravite Piatto

                      compressore idraulico per molle ammortizzatori

                      Piede di porco

                      Scalpello piatto

                      Martello

                      Cacciaspina

                      Estrattore giunto sferico

                      Pinze per fascette Clic-R

                      Cric idraulico per trasmissione

                      Copertura parafango

                      Cunei ruote

Acquistare utensili

Sostituzione: molle di sospensione - VW Multivan T5. I professionisti raccomandano:

Entrambi i puntoni dell'ammortizzatore della sospensione anteriore dovrebbero essere sostituiti contemporaneamente.
La procedura di sostituzione è identica per i puntoni di sinistra e di destra della sospensione anteriore.
Attenzione! Spegnere il motore prima di iniziare qualsiasi operazione – VW Multivan T5.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota.Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Importante! Tenere la ruota mentre si svitano i bulloni di fissaggio. VW Multivan T5
Passaggio 5

Smonta le ruote.
Passaggio 6

Išvalykite stabilizatoriaus traukės tvirtinimą.Usa una spazzola metallica.Usa lo spray WD-40.
Passaggio 7

Svita gli elementi di fissaggio che collegano il tirante della barra stabilizzatrice al puntone dell'ammortizzatore.Utilizza una chiave combinata N°19.Usa una chiave HEX N.H5.Usa una chiave a cricchetto.
Passaggio 8

Rimuovere il puntone stabilizzatore trasversale.
Passaggio 9

Scollegare il cablaggio e il tubo flessibile freno dalla staffa del supporto di ammortizzazione.Usa un piede di porco.
Passaggio 10

Pulisci l'elemento di fissaggio che collega le testine tiranti al fuso a snodo. Usa una spazzola metallica.Usa lo spray WD-40.
Passaggio 11

Svitare il dado di attacco del gambo al fuso a snodo.Utilizza una chiave a bussola N°21.Usa una chiave a cricchetto.
Passaggio 12

Scollegare il gambo tirante dal fuso a snodo.Usa un estrattore del giunto sferico.
Passaggio 13

Pulire gli elementi di fissaggio che collegano il giunto sferico al fuso a snodo dello sterzo.Usa una spazzola metallica.Usa lo spray WD-40.
Passaggio 14

Svitare gli elementi di fissaggio del giunto sferico dal fuso a snodo dello sterzo.Utilizza una chiave a bussola N°19.Usa una chiave a cricchetto.
Passaggio 15

Rimuovi i bulloni di fissaggio.

Passaggio 16

Svita gli elementi di fissaggio che collegano l'albero di trasmissione al mozzo della ruota.Utilizza una chiave a bussola N°30.Usa una chiave a cricchetto.
Passaggio 17

Rimuovi il dado di fissaggio.

Passaggio 18

Scollega l'albero di trasmissione dal fuso a snodo.Usa un cacciaspina.Usa un martello.
Passaggio 19

Scollegare il giunto sferico dal fuso a snodo.

Passaggio 20

Pulisci gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo.Usa una spazzola metallica.Usa lo spray WD-40.
Passaggio 21

Svitare gli elementi di fissaggio che collegano il puntone di sospensione al fuso a snodo dello sterzo.Utilizza una chiave a bussola N°18.Usa una chiave a cricchetto.
Passaggio 22

Rimuovi i bulloni di fissaggio.

Passaggio 23

Sgancia gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo.Usa uno scalpello piatto per la lavorazione dei metalli.Usa un martello.
Passaggio 24

Scollegare il fuso a snodo dal supporto di ammortizzazione.
Passaggio 25

Collega il giunto sferico al fuso a snodo.
Passaggio 26

Abbassare l'automobile.
Passaggio 27

Aprire il cofano vano motore.
Passaggio 28

Usa una copertura di protezione del parafango per evitare il danneggiamento della verniciatura e dei componenti in plastica dell'auto.
Passaggio 29

Scollega il connettore del debimetro.Usa un giravite piatto.
Passaggio 30

Sganciare le clip del coperchio del filtro dell'aria.
Passaggio 31

Scollega il collare di fissaggio del tubo di aspirazione.Usa le pinze per fascette Clic-R.
Passaggio 32

Scollega il tubo di aspirazione dell'aria dall'alloggiamento del filtro dell'aria.
Passaggio 33

Rimuovere il coperchio del filtro d’aria.
Passaggio 34

Rimuovere il filtro dell'aria.

Passaggio 35

Rimuovi la guarnzione griglia sottoparabrezza.
Passaggio 36

Svitare i bulloni di montaggio del coperchio di protezione.Usa la chiave Torx T30.Usa una chiave a cricchetto.
Passaggio 37

Rimuovere il coperchio di protezione.
Passaggio 38

Rimuovi la cuffia del supporto del puntone dell'ammortizzatore.Usa un piede di porco.
Passaggio 39

Pulire l'elemento di fissaggio superiore del supporto del puntone di sospensione.Usa una spazzola metallica.Usa lo spray WD-40.
Passaggio 40

Svitare i fissaggi superiori del supporto del puntone di sospensione.Utilizza una chiave combinata N°21.Usa una chiave HEX N.H7.Usa una chiave a cricchetto.

AUTODOC raccomanda:
Importante! Tenere il puntone di sospensione mentre si svitano i bulloni di fissaggio. VW Multivan T5
Passaggio 41

Estrarre il supporto di ammortizzazione.
Passaggio 42

Montare il supporto di ammortizzazione sul dispositivo speciale per la compressione delle molle.

Sostituzione: molle di sospensione - VW Multivan T5. AUTODOC raccomanda:
Si noti che quando si utilizza il compressore molla, bisogna catturare le spire della molla in modo sicuro, comprimendo la molla dai lati opposti.Garantire la corretta posizione della molla nel portaceppi.Assicurarsi che le spire della molla entrino saldamente nelle manovelle di serraggio.
Passaggio 43

Stringi la molla.
Passaggio 44

Tratta con del prodotto l'asta del puntone dell'ammmortizzatore.Usa una spazzola metallica.Usa lo spray WD-40.
Passaggio 45

Rimuovere il dado del montante del supporto di ammortizzazione.Utilizza una chiave combinata N°21.Usa una chiave HEX N.H7.Usa una chiave a cricchetto.
Passaggio 46

Rimuovere il supporto superiore del montante.Usa un piede di porco.
Passaggio 47

Rimuovi il parapolvere e il paracolpi dell'ammortizzatore.

AUTODOC raccomanda:
Sostituzione: molle di sospensione - VW Multivan T5. Ispezionare attentamente il supporto, il soffietto e il tampone paracolpi dell'ammortizzatore. Sostituire se necessario.
Passaggio 48

Sgancia la molla elicoidale.
Passaggio 49

Rimuovere la molla.
Passaggio 50

Monta la molla sull'ammortizzatore.
Passaggio 51

Stringi la molla.

Passaggio 52

Installare il parapolvere e il paracolpi sul nuovo ammortizzatore.
Passaggio 53

Installa il supporto superiore dell'ammortizzatore e il suo cuscinetto.
Passaggio 54

Serrare la vite dell'asta pistone supporto ammortizzazione.Utilizza una chiave a bussola N°21.Usa una chiave HEX N.H7.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 80 Nm.
Passaggio 55

Diserrare la molla.
Passaggio 56

Rimuovi il puntone dell'ammortizzatore.

Passaggio 57

Tratta con del prodotto l'asta del puntone dell'ammmortizzatore.Usa il grasso al rame.
Passaggio 58

Pulisci le sedi di montaggio del puntone dell'ammortizzatore.Usa una spazzola metallica.Usa lo spray WD-40.
Passaggio 59

Installare il supporto di ammortizzazione nell'arco passaruota.
Passaggio 60

Avvitare i fissaggi superiori del supporto del puntone di sospensione.

AUTODOC raccomanda:
VW Multivan T5 - Per evitare lesioni, tenere il puntone di sospensione mentre si avvitano i bulloni di fissaggio.
Passaggio 61

Stringi l'elemento di fissaggio superiore del supporto di ammortizzazione.Utilizza una chiave combinata N°21.Usa una chiave HEX N.H7.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 80 Nm.
Passaggio 62

Installa la cuffia del supporto del puntone dell'ammortizzatore.
Passaggio 63

Installare il coperchio di protezione.
Passaggio 64

Stringere i bulloni di montaggio del coperchio di protezione.Usa la chiave Torx T30.Usa una chiave a cricchetto.
Passaggio 65

Installa la guarnizione griglia sottoparabrezza.
Passaggio 66

Installare il filtro dell'aria.

Passaggio 67

Montare il coperchio del filtro d’aria. Fissarlo.
Passaggio 68

Collega il tubo di aspirazione dell'aria all'alloggiamento del filtro dell'aria.

Passaggio 69

Fissa il collare di fissaggio al tubo di aspirazione.Usa le pinze per fascette Clic-R.
Passaggio 70

Spingere le clip del coperchio del filtro dell'aria in posizione.
Passaggio 71

Collega il connettore del debimetro.
Passaggio 72

Rimuovi la copertura di protezione del parafango.
Passaggio 73

Chiudere il cofano.
Passaggio 74

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 75

Sgancia gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo.Usa uno scalpello piatto per la lavorazione dei metalli.Usa un martello.
Passaggio 76

Scollegare il giunto sferico dal fuso a snodo.

Passaggio 77

Fissare il supporto di ammortizzazione sul fuso a snodo.Usa un piede di porco.Usa un martello.
Passaggio 78

Monta i bulloni di fissaggio.

Passaggio 79

Pulisci le scanalature del giunto omocinetico dell'albero di trasmissione.Usa una spazzola metallica.Usa lo spray WD-40.
Passaggio 80

Installare il fuso a snodo dello sterzo sull'assale CV.
Passaggio 81

Collega il giunto sferico al fuso a snodo.

Passaggio 82

Monta i bulloni di fissaggio.

Passaggio 83

Serrare gli elementi di fissaggio che collegano il giunto sferico al fuso a snodo dello sterzo.Utilizza una chiave a bussola N°19.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 90 Nm. +45°
Passaggio 84

Serra gli elementi di fissaggio inferiori che collegano l'ammortizzatore al fuso a snodo.Utilizza una chiave a bussola N°18.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 75 Nm. +180°
Passaggio 85

Collega gli elementi di fissaggio del cavo sensore ABS ai supporti di ammortizzazione.Fissare sul montante il tubo dell'impianto freni.
Passaggio 86

Installa il puntone stabilizzatore trasversale.

Passaggio 87

Serra gli elementi di fissaggio che collegano il tirante della barra stabilizzatrice al puntone dell'ammortizzatore.Utilizza una chiave combinata N°19.Usa una chiave HEX N.H5.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 60 Nm. +45°
Passaggio 88

Collegare il gambo tirante al fuso a snodo.

Passaggio 89

Serra il bullone di fissaggio che collega la testina tirante al fuso a snodo.Utilizza una chiave a bussola N°21.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 60 Nm. +90°
Passaggio 90

Installa il dado di serraggio.
Passaggio 91

Serra il dado dell'albero di trasmissione.Utilizza una chiave a bussola N°30.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 200 Nm.
Passaggio 92

Tratta tutti gli snodi del braccio.Tratta con del prodotto gli elementi di fissaggio del puntone dell'ammortizzatore.Applicare un prodotto trattante su tutti i collegamenti della testina del tirante.Tratta con del prodotto tutti i giunti della barra stabilizzatrice. Usa il grasso al rame.
Passaggio 93

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota.Utilizzare grasso ceramico.
Passaggio 94

Pulisci la superficie del disco freno.Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: molle di sospensione - VW Multivan T5. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 95

Installare la ruota.

AUTODOC raccomanda:
Importante! Tenere la ruota mentre si avvitano i bulloni di fissaggio. VW Multivan T5
Passaggio 96

Avvita i bulloni delle ruote.Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 97

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote.Usa la chiave a bussola per dadi cerchio ruota n.19.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 180 Nm.
Passaggio 98

Rimuovi i cric e i cunei.

Il manuale le è stato d'aiuto?

La preghiamo di valutare questo manuale su una scala da 1 a 5. Se ha delle domande non esiti a chiedere.

Servono pneumatici nuovi?

Quali sono le dimensioni di pneumatici e ruote compatibili con il modello VW Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN)?

Misura gomme VW Multivan T5

Come cambiare ammortizzatori della parte posteriore su VW Multivan T5 - Guida alla sostituzione

Scarichi gratuitamente
1.4 MB
Come cambiare molle di sospensione della parte posteriore su VW Multivan T5 - Guida alla sostituzione

Scarichi gratuitamente
1.41 MB
Come cambiare ammortizzatore a molla della parte anteriore su VW Multivan T5 - Guida alla sostituzione

Scarichi gratuitamente
4.46 MB
Come cambiare pastiglie freno della parte posteriore su VW Multivan T5 - Guida alla sostituzione

Scarichi gratuitamente
1.8 MB
Come cambiare pastiglie freno della parte anteriore su VW Multivan T5 - Guida alla sostituzione

Scarichi gratuitamente
1.76 MB
Come cambiare dischi freno della parte anteriore su VW Multivan T5 - Guida alla sostituzione

Scarichi gratuitamente
2.28 MB

Come cambiare molle di sospensione della parte posteriore su VW Multivan T5 - Guida alla sostituzione

Scarichi gratuitamente
1.41 MB
Come cambiare molle di sospensione su un'auto - Guida alla sostituzione

Universale

Scarichi gratuitamente
1.91 MB
Come cambiare molle di sospensione della parte anteriore su VW Golf 7 - Guida alla sostituzione

Scarichi gratuitamente
3.98 MB
Come cambiare molle di sospensione della parte posteriore su VW Golf 6 - Guida alla sostituzione

Scarichi gratuitamente
1.53 MB
Come cambiare molle di sospensione della parte anteriore su VW Golf 6 - Guida alla sostituzione

Scarichi gratuitamente
4.16 MB
Come cambiare molle di sospensione della parte posteriore su VW Golf 5 - Guida alla sostituzione

Scarichi gratuitamente
2.39 MB

Assistente alla manutenzione auto a disposizione!

Per monitorare spese, gestire registri, pianificare sostituzioni e altro ancora.

Ritrova la Sicurezza alla Guida: Consigli Facili per Ripristinare i Fari

3K visualizzazioni

Pubblicato il: 04/07/2024
Come sostituire una catena di distribuzione autonomamente

4K visualizzazioni

Pubblicato il: 12/12/2024
I 5 motivi più probabili di vibrazione e tremolio dell'auto

6K visualizzazioni

Pubblicato il: 14/02/2025
Ripristino dei fari | I consigli di AUTODOC

45K visualizzazioni

Pubblicato il: 12/01/2021
