Importante!

Questa procedura di sostituzione può essere usata per:
VW PASSAT Variant (3B6) 1.9 TDI, VW PASSAT Variant (3B6) 1.6, VW PASSAT Variant (3B6) 1.9 TDI 4motion, VW PASSAT Variant (3B6) 4.0 W8 4motion … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

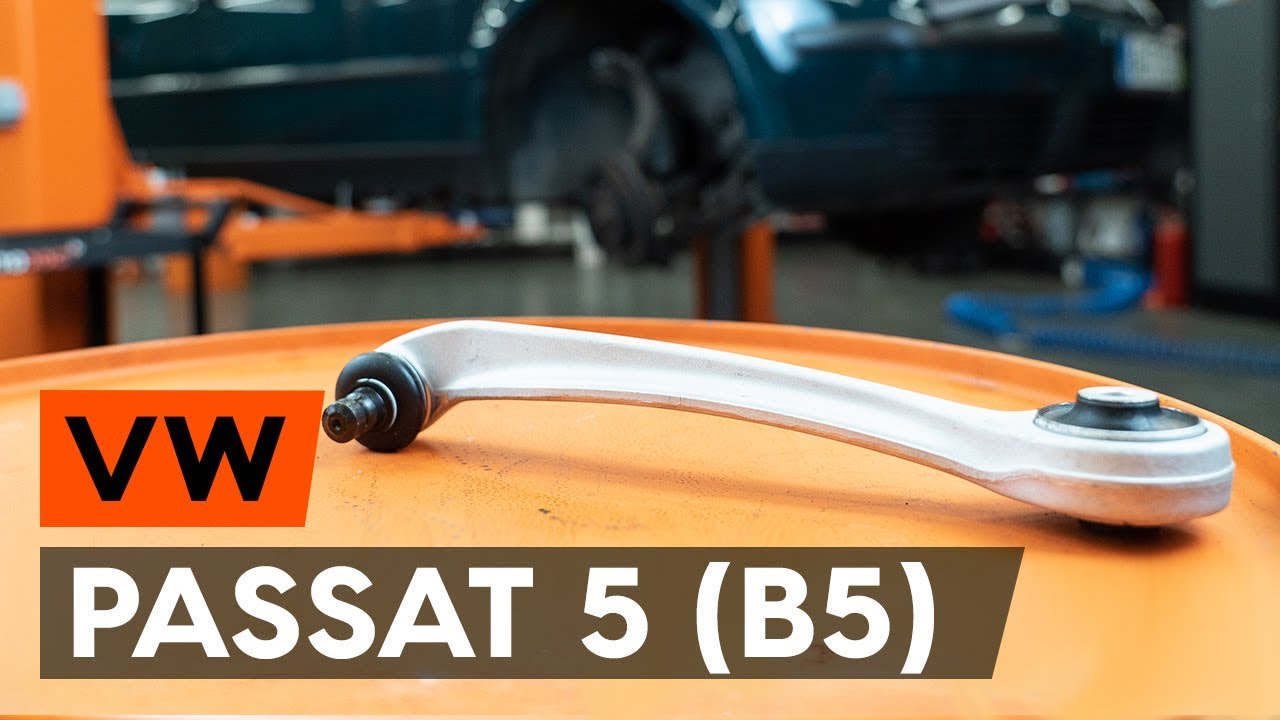

Come sostituire braccio oscillante anteriore su VW PASSAT 5 (B5) [AUTODOC]

Come cambiare braccio superiore anteriore su VW Passat B5 Variant - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Braccetti oscillanti per PASSAT Variant (3B6) e altri modelli VW

Braccio oscillante, sospensione ruota

        Braccio oscillante, sospensione ruota per Passat B5 GP Variant (3BG, 3B6) Diesel (130 CV)

        Braccio oscillante, sospensione ruota per Passat B5 GP Variant (3BG, 3B6) Benzina (102 CV)

        Braccio oscillante, sospensione ruota per Passat B5 GP Variant (3BG, 3B6) Diesel (130 CV)

        Braccio oscillante, sospensione ruota per Passat B5 GP Variant (3BG, 3B6) Benzina (275 CV)

Attrezzi per montaggio dei Braccetti oscillanti Passat B5 GP Variant (3BG, 3B6)

Sostituzione: braccio superiore anteriore - VW Passat B5 Variant. Attrezzi che sono necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Chiave combinate N°16

                        Chiave combinate N°18

                        Bussola nr. 13

                        Bussola nr. 15

                        Bussola nr. 16

                        Bussola nr. 18

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Cacciaspina

                        Martello

                        Piede di porco

                        Cric idraulico per trasmissione

                        Copertura parafango

                        Cunei ruote

Acquistare utensili

Sostituzione: braccio superiore anteriore - VW Passat B5 Variant. Consiglio:

La procedura di sostituzione è identica per i bracci di controllo superiori di destra e di sinistra.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: braccio superiore anteriore - VW Passat B5 Variant. Procedere come segue:

Passaggio 1

Aprire il cofano.
Passaggio 2

Usa una copertura di protezione del parafango per evitare il danneggiamento della verniciatura e dei componenti in plastica dell'auto.
Passaggio 3

Rimuovi la guarnzione griglia sottoparabrezza.
Passaggio 4

Solleva e rimuovi la griglia sottoparabrezza.

Passaggio 5

Pulisci gli elementi di fissaggio del supporto superiore del puntone dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 6

Allenta gli elementi di fiìssaggio superiori del supporto dell'ammortizzatore. Utilizza una chiave a bussola N°16. Usa una chiave a cricchetto.
Passaggio 7

Serra le ruote con i cunei.
Passaggio 8

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 9

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 10

Svita i bulloni delle ruote.

Sostituzione: braccio superiore anteriore - VW Passat B5 Variant. AUTODOC raccomanda:
Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 11

Smonta le ruote.
Passaggio 12

Pulisci tutti gli snodi del braccio. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 13

Svitare gli elementi di fissaggio della leva di manovra superiore (2 pezzi). Utilizza una chiave combinata N°16. Utilizza una chiave a bussola N°16.
Passaggio 14

Rimuovi i bulloni di fissaggio. Usa un cacciaspina. Usa un martello.
Passaggio 15

Scollega il braccio di controllo superiore dal fuso a snodo (2 pezzi). Usa un piede di porco.
Passaggio 16

Pulisci gli elementi di fissaggio dei tiranti delle barre stabilizzatrici. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 17

Svita gli elementi di fissaggio che collegano il tirante della barra stabilizzatrice alla barra. Utilizza una chiave combinata N°16 (2 pezzi).

Passaggio 18

Svita l'elemento di fissaggio che collega la barra stabilizzatrice al braccio di sospensione. Utilizza una chiave combinata N°16 (2 pezzi).
Passaggio 19

Rimuovere il puntone stabilizzatore trasversale.

Passaggio 20

Pulisci gli elementi di fissaggio del puntone dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 21

Svita l'elemento di fissaggio inferiore del supporto di ammortizzazione. Utilizza una chiave a bussola N°18. Utilizza una chiave combinata N°18.
Passaggio 22

Rimuovi i bulloni di fissaggio.
Passaggio 23

Scollega la parte sottostante del puntone dell'ammortizzatore. Usa un piede di porco.
Passaggio 24

Svita l'elemento di fissaggio superiore del montante supporto ammortizzazione.

AUTODOC raccomanda:
Importante! Tenere il puntone di sospensione mentre si svitano i bulloni di fissaggio. VW Passat B5 Variant
Passaggio 25

Estrarre il supporto di ammortizzazione.
Passaggio 26

Pulisci gli elementi di fissaggio del supporto superiore del puntone dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 27

Allenta gli elementi di fiìssaggio superiori del supporto dell'ammortizzatore. Utilizza una chiave a bussola N°13.
Passaggio 28

Rimuovere il supporto dell'ammortizzatore superiore assemblato con i bracci di controllo.
Passaggio 29

Pulisci tutti gli snodi del braccio. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 30

Svita gli elementi di fissaggio che collegano i bracci di controllo al supporto del puntone dell'ammortizzatore. Utilizza una chiave a bussola N°16. Utilizza una chiave combinata N°16.
Passaggio 31

Rimuovi i bulloni di fissaggio.
Passaggio 32

Rimuovere il braccio.
Passaggio 33

Pulisci le sedi di montaggio e la filettatura del braccio di sospensione. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 34

Installare il nuovo braccio.

Sostituzione: braccio superiore anteriore - VW Passat B5 Variant. Gli esperti di AUTODOC raccomandano:
Durante il montaggio usare solo bulloni e dadi nuovi.Non danneggiare la guaina del rallino.Posiziona il braccio di controllo secondo i fori di montaggio.
Passaggio 35

Monta il bullone di fissaggio.
Passaggio 36

Serra gli elementi di fissaggio che collegano i bracci di controllo al supporto del puntone dell'ammortizzatore. Utilizza una chiave combinata N°16. Utilizza una chiave a bussola N°16. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 50 Nm. +90°

AUTODOC raccomanda:
Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 37

Tratta con del prodotto l'asta del puntone dell'ammmortizzatore. Usa il grasso al rame.
Passaggio 38

Installare il supporto dell'ammortizzatore superiore assemblato con i bracci di controllo.
Passaggio 39

Avvita l'elemento di fissaggio superiore del montante supporto ammortizzazione. Non lo serrare.

Sostituzione: braccio superiore anteriore - VW Passat B5 Variant. Il consiglio di AUTODOC:
Per evitare incidenti, tieni saldo il puntone dell'ammortizzatore quando avviti i bulloni.
Passaggio 40

Stringi l'elemento di fissaggio superiore del supporto di ammortizzazione. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 22 Nm.
Passaggio 41

Installare il supporto di ammortizzazione nell'arco passaruota.
Passaggio 42

Avvita l'elemento di fissaggio superiore del montante supporto ammortizzazione. Utilizza una chiave a bussola N°15. Non lo serrare.
Passaggio 43

Pulisci le sedi di montaggio del puntone dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 44

Collega il braccio di controllo della sospensione al puntone dell'ammortizzatore.
Passaggio 45

Monta il bullone di fissaggio.
Passaggio 46

Avvita l'elemento di fissaggio inferiore del puntone dell'ammortizzatore. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18.
Passaggio 47

Pulisci le sedi di montaggio e la filettatura del braccio di sospensione. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 48

Tratta tutti gli snodi del braccio. Usa il grasso al rame.
Passaggio 49

Collega il braccio di controllo superiore al fuso a snodo (2 pezzi).
Passaggio 50

Monta il bullone di fissaggio.
Passaggio 51

Avvitare gli elementi di fissaggio (2 pezzi) del braccio di controllo superiore. Utilizza una chiave combinata N°16. Utilizza una chiave a bussola N°16.
Passaggio 52

Puntellare il braccio. Usa un cric idraulico per trasmissione.
Passaggio 53

Serrare il perno di fissaggio inferiore del supporto di ammortizzazione. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 90 Nm.
Passaggio 54

Serrare gli elementi di fissaggio della leva di manovra superiore (2 pezzi). Utilizza una chiave combinata N°16. Utilizza una chiave a bussola N°16. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 40 Nm.
Passaggio 55

Rimuovi il supporto da sotto il braccio.

AUTODOC raccomanda:
Sostituzione: braccio superiore anteriore - VW Passat B5 Variant. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 56

Pulisci le sedi di montaggio del tirante della barra stabilizzatrice. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 57

Installa il puntone stabilizzatore trasversale.
Passaggio 58

Serra l'elemento di fissaggio che collega la barra stabilizzatrice con il braccio di sospensione. Utilizza una chiave combinata N°16. Utilizza una chiave a bussola N°16. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 40 Nm. +90°

AUTODOC raccomanda:
Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 59

Serra gli elementi di fissaggio che collegano il tirante della barra stabilizzatrice alla barra. Utilizza una chiave combinata N°16. Utilizza una chiave a bussola N°16. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 40 Nm. +90°

AUTODOC raccomanda:
Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 60

Tratta tutti gli snodi del braccio. Tratta con del prodotto gli elementi di fissaggio del puntone dell'ammortizzatore. Usa il grasso al rame.
Passaggio 61

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 62

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 63

Installare la ruota.

Sostituzione: braccio superiore anteriore - VW Passat B5 Variant. Il consiglio degli esperti di AUTODOC:
Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 64

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 65

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 66

Rimuovi i cric e i cunei.
Passaggio 67

Stringi l'elemento di fissaggio superiore del supporto di ammortizzazione. Utilizza una chiave a bussola N°15. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 65 Nm.
Passaggio 68

Installa la griglia del sottoparabrezza e fissala.
Passaggio 69

Installa la guarnizione griglia sottoparabrezza.
Passaggio 70

Rimuovi la copertura di protezione del parafango.
Passaggio 71

Chiudere il cofano.
