Importante!

Questa procedura di sostituzione può essere usata per:
VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.6 FSI, VW Passat Variant (3C5) 2.0 FSI, VW Passat Variant (3C5) 1.9 TDI, VW Passat Variant (3C5) 2.0 TDI 16V, VW Passat Variant (3C5) 1.6, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TFSI, VW Passat Variant (3C5) 3.2 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 16V 4motion, VW Passat Variant (3C5) 2.0 FSI 4motion, VW Passat Variant (3C5) 3.6 R36 4motion, VW Passat Variant (3C5) 1.4 TSI, VW Passat Variant (3C5) 1.8 TSI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.4 TSI EcoFuel, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 BlueTDI, VW Passat Variant (3C5) 1.6 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 1.8 TSI … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

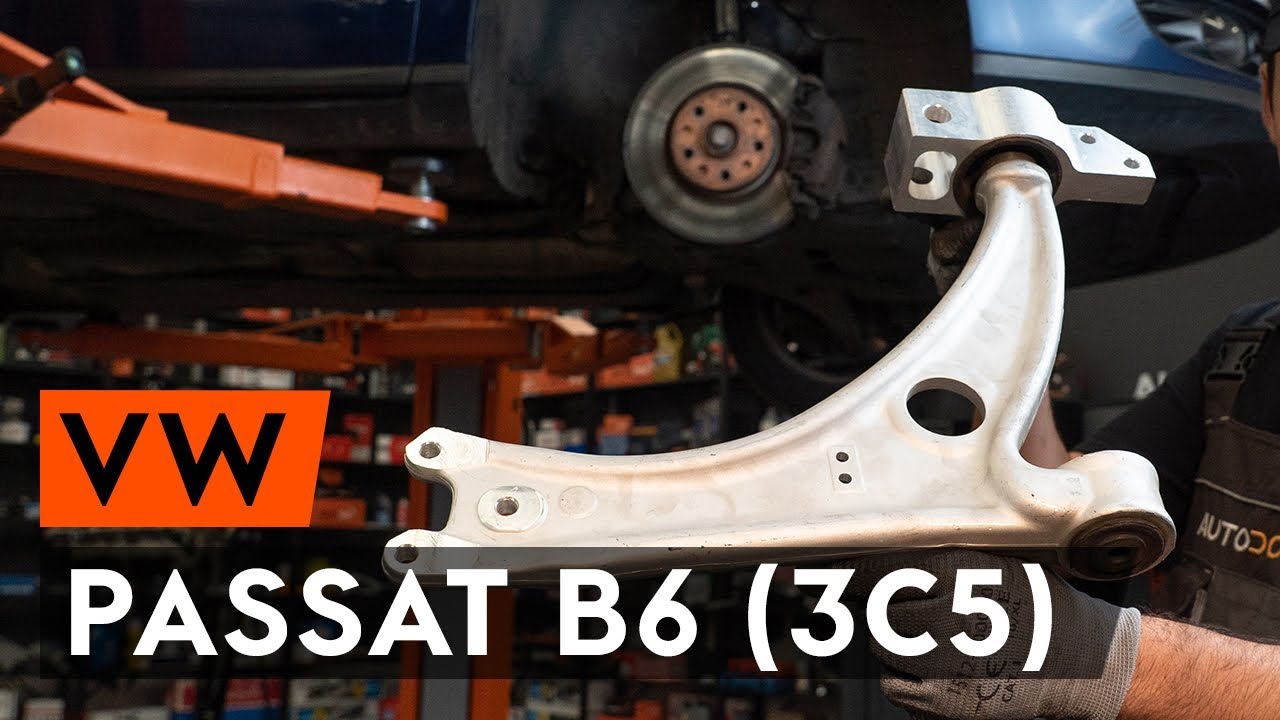

Come sostituire braccio oscillante anteriore su VW PASSAT B6 (3C5) [VIDEO TUTORIAL DI AUTODOC]

Come cambiare braccio inferiore anteriore su VW Passat 3C B6 Variant - Guida alla sostituzione

Prodotti alternativi

Braccio oscillante, sospensione ruota

Attrezzi per montaggio dei Braccetti oscillanti Passat B6 Variant (3C5)

Sostituzione: braccio inferiore anteriore - VW Passat 3C5. Elenco degli attrezzi necessari:

                      Spazzola metallica

                      WD-40 spray lubrificante

                      Pulitore freni

                      Grasso al rame

                      Bussola nr. 13

                      Bussola nr. 16

                      Bussola nr. 18

                      Punta Torx T25

                      Chiavi a bussola per dadi
cerchio ruote N°17

                      Chiave a cricchetto

                      Chiave dinamometrica

                      Giramaschi

                      Piede di porco

                      Cunei ruote

Acquistare utensili

Sostituzione: braccio inferiore anteriore - Passat Variant B6. Gli esperti di AUTODOC raccomandano:

La procedura di sostituzione è identica per i bracci oscillanti inferiori di destra e sinistra.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: braccio inferiore anteriore - VW Passat B6 3C Variant. Procedere come segue:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4

Svita i bulloni delle ruote.

Sostituzione: braccio inferiore anteriore - Passat 3C5. Consiglio:
Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 5

Smonta le ruote.
Passaggio 6

Allenta gli elementi di fissaggio del coperchio inferiore della coppa dell'olio. Utilizza una chiave a bussola N°13. Usa la chiave Torx T 25. Usa una chiave a cricchetto.
Passaggio 7

Rimuovi il coperchio della coppa dell'olio.
Passaggio 8

Pulisci tutti gli snodi del braccio. Usa una spazzola metallica. Usa lo spray WD-40.

AUTODOC raccomanda:
Sostituzione: braccio inferiore anteriore - Passat B6 3C Variant. Dopo aver applicato lo spray, attendere qualche minuto.Indossa degli occhiali di protezione.
Passaggio 9

Svita l'elemento di fissaggio anteriore del braccio. Utilizza una chiave a bussola N°18. Usa un giramaschi.
Passaggio 10

Svita gli elementi di fissaggio posteriori che collegano il braccio di sospensione alla carrozzeria. Utilizza una chiave a bussola N°18. Usa un giramaschi.
Passaggio 11

Svita gli elementi di fissaggio posteriori che collegano il braccio di sospensione al sottotelaio. Utilizza una chiave a bussola N°16. Usa un giramaschi.
Passaggio 12

Rimuovi l'elemento di fissaggio posteriore del braccio di sospensione (2 pezzi).
Passaggio 13

Svita gli elementi di fissaggio che collegano il giunto sferico al braccio di sospensione. Utilizza una chiave a bussola N°16. Usa un giramaschi.
Passaggio 14

Rimuovi l'elemento di fissaggio frontale del braccio di sospensione.
Passaggio 15

Rimuovi l'elemento di fissaggio posteriore del braccio di sospensione.
Passaggio 16

Rimuovere il braccio. Usa un piede di porco.
Passaggio 17

Pulisci le sedi di montaggio e la filettatura del braccio di sospensione. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 18

Installare il nuovo braccio. Usa un piede di porco.

Sostituzione: braccio inferiore anteriore - VW Passat Variant B6. AUTODOC raccomanda:
Durante il montaggio usare solo bulloni e dadi nuovi.Non danneggiare la guaina del rallino.
Passaggio 19

Installa l'elemento di fissaggio anteriore del braccio.
Passaggio 20

Avvita l'elemento di fissaggio anteriore del braccio. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
Passaggio 21

Installa gli elementi di fissaggio del braccio di controllo (2 pezzi).
Passaggio 22

Avvita gli elementi di fissagio posteriori che collegano il braccio di sospensione alla carrozzeria. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
Passaggio 23

Installa gli elementi di fissaggio del braccio di controllo.

Passaggio 24

Avvita gli elementi di fissaggio posteriori che collegano il braccio di sospensione al sottotelaio. Utilizza una chiave a bussola N°16. Usa una chiave a cricchetto.
Passaggio 25

Serra gli elementi di fissaggio al giunto sferico. Utilizza una chiave a bussola N°16. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 60 Nm.
Passaggio 26

Puntellare il fuso a snodo. Usa un cric idraulico per trasmissione.
Passaggio 27

Serra gli elementi di fissaggio anteriori che collegano il braccio di controllo al sottotelaio. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 70 Nm. +180°

AUTODOC raccomanda:
Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 28

Stringi gli elementi di fissaggio posteriore collegando il braccio alla carrozzeria. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 70 Nm. +180°

Sostituzione: braccio inferiore anteriore - Passat 3C5. Il consiglio degli esperti di AUTODOC:
Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 29

Stringi gli elementi di fissaggio posteriore collegando il braccio al telaio. Utilizza una chiave a bussola N°16. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 50 Nm. +90°

AUTODOC raccomanda:
Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 30

Rimuovi il supporto da sotto il fuso a snodo.

AUTODOC raccomanda:
Abbassa il cric idraulico delicatamente, senza scatti, per evitare danni ai montaggi e ai meccanismi.
Passaggio 31

Tratta tutti gli snodi del braccio. Usa il grasso al rame.
Passaggio 32

Reinstalla il coperchio inferiore della coppa dell'olio.
Passaggio 33

Serra gli elementi di fissaggio del coperchio inferiore della coppa dell'olio. Utilizza una chiave a bussola N°13. Usa la chiave Torx T 25. Usa una chiave a cricchetto.
Passaggio 34

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 35

Pulisci la superficie del disco freno. Usa un pulitore freni.

Sostituzione: braccio inferiore anteriore - Passat B6 3C Variant. Il consiglio di AUTODOC:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 36

Installare la ruota.

Sostituzione: braccio inferiore anteriore - VW Passat 3C B6 Variant. I professionisti raccomandano:
Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 37

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 38

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 39

Rimuovi i cric e i cunei.
