Importante!

Questa procedura di sostituzione può essere usata per:
VW PASSAT Variant (3B6) 1.9 TDI, VW PASSAT Variant (3B6) 1.6, VW PASSAT Variant (3B6) 2.0, VW PASSAT Variant (3B6) 2.5 TDI 4motion, VW PASSAT Variant (3B6) 2.5 TDI 4motion, VW PASSAT Variant (3B6) 1.9 TDI 4motion, VW PASSAT Variant (3B6) 2.0 4motion, VW PASSAT Variant (3B6) 2.3 VR5 4motion, VW PASSAT Variant (3B6) 1.8 T 20V, VW PASSAT Variant (3B6) 2.8 4motion, VW PASSAT Variant (3B6) 1.8 4motion, VW PASSAT Variant (3B6) 2.8 4motion, VW PASSAT Variant (3B6) 2.0 … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

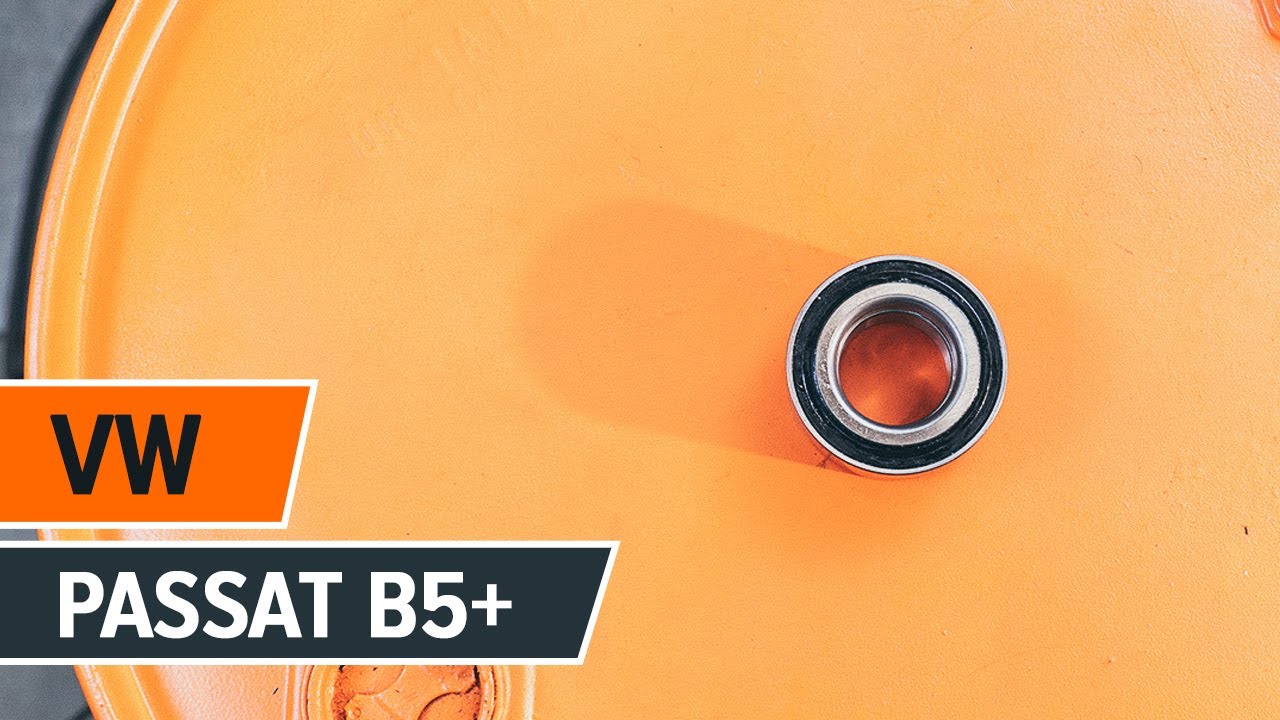

Come sostituire il cuscinetto anteriore su VW PASSAT B5+ [TUTORIAL]

Tutte le parti che è necessario sostituire – Cuscinetto Ruota per PASSAT Variant (3B6) e altri modelli VW

Kit cuscinetto ruota

Cuscinetto ruota

        Kit cuscinetto ruota per VW PASSAT Variant (3B6) 2.5 TDI 4motion Diesel (180 CV)

        Kit cuscinetto ruota per VW PASSAT Variant (3B6) 2.5 TDI 4motion Diesel (150 CV)

        Kit cuscinetto ruota per VW PASSAT Variant (3B6) 1.9 TDI Diesel (101 CV)

        Kit cuscinetto ruota per VW PASSAT Variant (3B6) 1.8 4motion Benzina (170 CV)

        Kit cuscinetto ruota per VW PASSAT Variant (3B6) 1.9 TDI 4motion Diesel (130 CV)

        Kit cuscinetto ruota per VW PASSAT Variant (3B6) 1.6 Benzina (102 CV)

        Kit cuscinetto ruota per VW PASSAT Variant (3B6) 2.8 4motion Benzina (190 CV)

        Kit cuscinetto ruota per VW PASSAT Variant (3B6) 2.0 4motion Benzina (115 CV)

        Kit cuscinetto ruota per VW PASSAT Variant (3B6) 2.0 Benzina (115 CV)

Sostituzione: сuscinetto ruota - VW Passat B5 Variant. Attrezzi che potrebbero essere necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Chiave combinate N°16

                        Chiave combinate N°18

                        Bussola nr. 13

                        Bussola nr. 16

                        Bussola nr. 18

                        Bussola nr. 27

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Estrattore giunto sferico

                        Set di montaggio/smontaggio cuscinetti e boccole

                        Giravite Piatto

                        Piede di porco

                        Cacciaspina

                        Giramaschi

                        Martello

                        Martello di gomma

                        Cunei ruote

Acquistare utensili

Sostituzione: сuscinetto ruota - VW Passat B5 Variant. AUTODOC raccomanda:

Non riutilizzare il blocco del cuscinetto rimosso della vostra automobile VOLKSWAGEN PASSAT B5.
La procedura di sotituzione del cuscinetto del mozzo della ruota è identico per entrambe le ruote sullo stesso asse.
Si prega di notare: tutti i lavori sulla vettura - VW Passat B5 Variant - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Serra le ruote con i cunei.

Passaggio 2

Allentare i bulloni di fissaggio della ruota.Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.

Passaggio 4

Svita i bulloni delle ruote.

Sostituzione: сuscinetto ruota - VW Passat B5 Variant. Il consiglio degli esperti di AUTODOC:

Per evitare incidenti, solleva la ruota quando sviti i bulloni.

Passaggio 5

Smonta le ruote.
Passaggio 6

Svitare il supporto di fissaggio del mozzo della ruota.Utilizza una chiave a bussola N°27.
Passaggio 7

Separa le pastiglie dei freni.Usa un giravite piatto.

Passaggio 8

Svitare l'attacco della staffa pinza freno.Utilizza una chiave a bussola N°18.Usa una chiave a cricchetto.Usa un giramaschi.
Passaggio 9

Scollegare il connettore elettrico del sensore ABS.Usa un giravite piatto.
Passaggio 10

Staccare la presa del sensore di usura delle pastiglie dei freni.Usa un giravite piatto.

Fai attenzione!

Alcune auto non sono dotate di sensore di usura delle pastiglie freno.
Passaggio 11

Rimuovi la pinza freno insieme alla sua staffa.

Sostituzione: сuscinetto ruota - VW Passat B5 Variant. I professionisti raccomandano:

Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.Controlla il supporto della pinza freno, il perno guida della pinza freno e i parapolveri. Puliscili. Sostituiscili, se necessario.
Passaggio 12

Rimuovere il disco del freno.Usa un martello di gomma.
Passaggio 13.1

Scollegare il cablaggio del sensore ABS.

Passaggio 13.2

Usa un giravite piatto.
Passaggio 14

Pulisci l'elemento di fissaggio che collega il giunto sferico al fuso a snodo.Usa una spazzola metallica.Usa lo spray WD-40.

Passaggio 15

Svitare il perno che fissa il giunto sferico al fuso a snodo.Utilizza una chiave combinata N°18.
Passaggio 16

Scollegare il giunto sferico dal fuso a snodo.Usa un estrattore del giunto sferico.Usa un martello.
Passaggio 17

Svitare il perno che fissa il giunto sferico al fuso a snodo.Utilizza una chiave a bussola N°18.Usa una chiave a cricchetto.
Passaggio 18

Scollegare il giunto sferico dal fuso a snodo.Usa un piede di porco.Usa un martello.
Passaggio 19

Pulisci l'elemento di fissaggio che collega le testine tiranti al fuso a snodo. Usa una spazzola metallica.Usa lo spray WD-40.

Passaggio 20

Svitare il dado di attacco del gambo al fuso a snodo.Utilizza una chiave a bussola N°13.Usa una chiave a cricchetto.
Passaggio 21

Svitare il dado di attacco del gambo al fuso a snodo.Utilizza una chiave a bussola N°16.Usa una chiave a cricchetto.

Passaggio 22

Scollegare il gambo tirante dal fuso a snodo.Usa un giravite piatto.Usa un martello.
Passaggio 23

Pulisci tutti gli snodi del braccio.Usa una spazzola metallica.Usa lo spray WD-40.

Passaggio 24

Svitare gli elementi di fissaggio del braccio superiore.Utilizza una chiave combinata N°16.Utilizza una chiave a bussola N°16.Usa una chiave a cricchetto.
Passaggio 25

Rimuovi i bulloni di fissaggio.Usa un cacciaspina.Usa un martello.

Passaggio 26

Allenta l'elemento di fissaggio che collega il giunto sferico del braccio di controllo al fuso a snodo.Usa un giravite piatto.Usa un cacciaspina.Usa un martello.

Passaggio 27

Scollega il braccio di controllo superiore dal fuso a snodo.

Passaggio 28

Rimuovere il fuso a snodo insieme al mozzo.
Passaggio 29

Estrarre il mozzo della ruota dalla ghiera interna del cuscinetto.Usare un set di montaggio/smontaggio cuscinetti e boccole.Usa un martello.
Passaggio 30

Estrarre il cuscinetto del mozzo della ruota.Usare un set di montaggio/smontaggio cuscinetti e boccole.

Sostituzione: сuscinetto ruota - VW Passat B5 Variant. AUTODOC raccomanda:

Applica un grasso specifico alla sede di montaggio dei cuscinetti assemblati.

Passaggio 31

Inserire il nuovo cuscinetto nel fuso a snodo.Usare un set di montaggio/smontaggio cuscinetti e boccole.

Sostituzione: сuscinetto ruota - VW Passat B5 Variant. Gli esperti di AUTODOC raccomandano:

Assicurati che il cuscinetto del mozzo della ruota sia posizionato correttamente. Evita un suo disallineamento.Smetti di pressare sulla superficie del cuscinetto subito dopo averla posizionata sulla sua sede di montaggio.
Passaggio 32

Premere il mozzo della ruota nella gabbia interna del cuscinetto.Usare un set di montaggio/smontaggio cuscinetti e boccole.
Passaggio 33

Installa il fuso a snodo insieme al mozzo.
Passaggio 34

Pulisci la sede di montaggio del giunto sferico.Usa una spazzola metallica.Usa lo spray WD-40.

Passaggio 35

Collega il giunto sferico al fuso a snodo.
Passaggio 36

Stringi gli elementi di fissaggio del giunto sferico.Utilizza una chiave a bussola N°18.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 75 Nm.
Passaggio 37

Monta il bullone di fissaggio.Usa un martello.

Passaggio 38

Collega il braccio di controllo superiore al fuso a snodo.Usa un giravite piatto.

Passaggio 39

Serrare gli elementi di fissaggio del braccio superiore.Utilizza una chiave combinata N°16.Utilizza una chiave a bussola N°16.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 70 Nm.
Passaggio 40

Collegare il gambo tirante al fuso a snodo.Usa un martello.
Passaggio 41

Serra il bullone di fissaggio che collega la testina tirante al fuso a snodo.Utilizza una chiave a bussola N°13.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 45 Nm.

Passaggio 42

Serra il bullone di fissaggio che collega la testina tirante al fuso a snodo.Utilizza una chiave a bussola N°16.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 70 Nm.

Passaggio 43

Serrare l'attacco del mozzo.Utilizza una chiave a bussola N°27.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 165 Nm.
Passaggio 44

Collega il giunto sferico al fuso a snodo.

Passaggio 45

Stringi gli elementi di fissaggio del giunto sferico.Utilizza una chiave combinata N°18.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 75 Nm.

Passaggio 46

Fissare la conduttura elettrica nel passaruota con l'ausilio delle pinze.Usa un giravite piatto.
Passaggio 47

Installare il disco del freno.
Passaggio 48

Installa la pinza freno insieme alla sua staffa.

Passaggio 49

Serrare il sostegno pinza freno.Utilizza una chiave a bussola N°18.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 35 Nm.
Passaggio 50

Collegare il supporto cablaggio sensore ABS.
Passaggio 51

Collegare il sensore di usura delle pastiglie dei freni.
Passaggio 52

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota.Usa il grasso al rame.

Passaggio 53

Pulisci la superficie del disco freno.Usa un pulitore freni.

AUTODOC raccomanda:

Sostituzione: сuscinetto ruota - VW Passat B5 Variant. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 54

Installare la ruota.

Sostituzione: сuscinetto ruota - VW Passat B5 Variant. Il consiglio di AUTODOC:

Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 55

Avvita i bulloni delle ruote.Usa la chiave a bussola per dadi cerchio ruota n.17.

Passaggio 56

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 120 Nm.

Passaggio 57

Rimuovi i cric e i cunei.
