Importante!

Questa procedura di sostituzione può essere usata per:
VW PASSAT Variant (3B6) 1.9 TDI, VW PASSAT Variant (3B6) 1.6, VW PASSAT Variant (3B6) 2.0, VW PASSAT Variant (3B6) 2.3 VR5, VW PASSAT Variant (3B6) 2.5 TDI 4motion, VW PASSAT Variant (3B6) 4.0 W8 4motion, VW PASSAT Variant (3B6) 2.5 TDI 4motion, VW PASSAT Variant (3B6) 1.9 TDI 4motion, VW PASSAT Variant (3B6) 2.0 4motion, VW PASSAT Variant (3B6) 2.3 VR5 4motion, VW PASSAT Variant (3B6) 1.8 T 20V, VW PASSAT Variant (3B6) 2.8 4motion, VW PASSAT Variant (3B6) 2.5 TDI, VW PASSAT Variant (3B6) 2.0 TDI, VW PASSAT Variant (3B6) 2.0, VW PASSAT Variant (3B6) 2.5 TDI … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

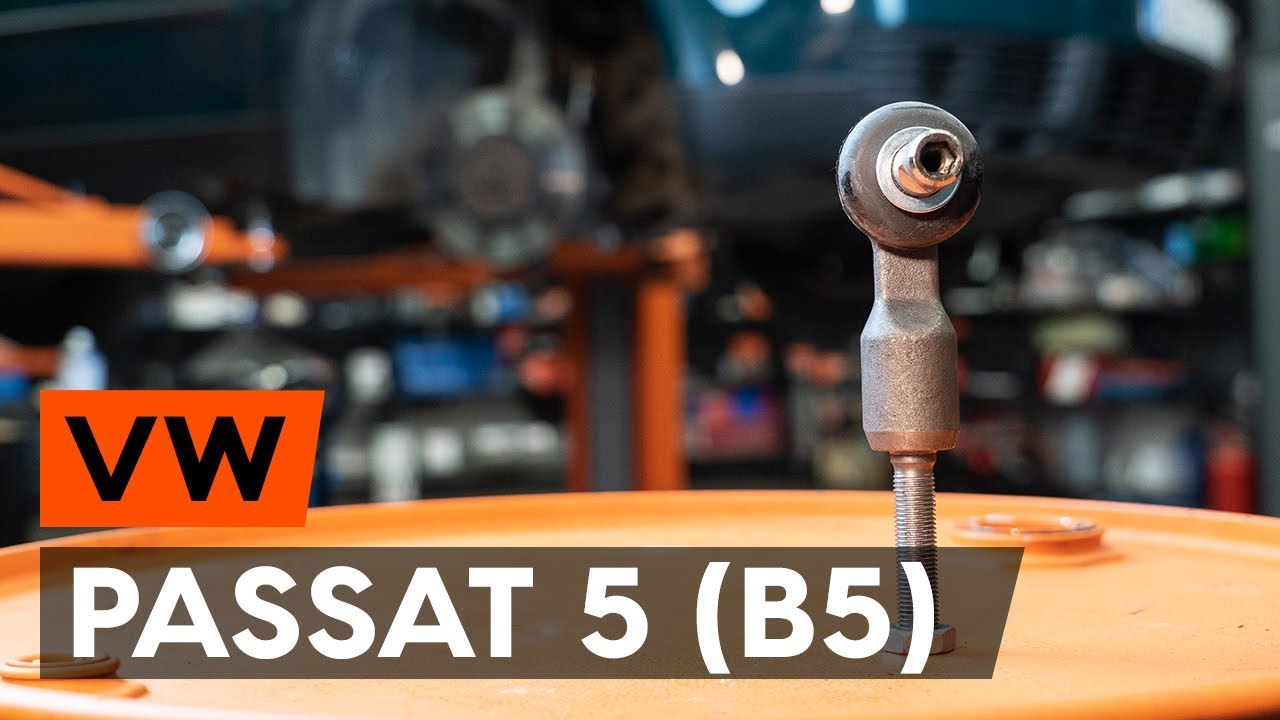

Come sostituire testine sterzo VW PASSAT 5 (B5) [VIDEO TUTORIAL DI AUTODOC]

Come cambiare testine sterzo su VW Passat B5 Variant - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Testina dello Sterzo per PASSAT Variant (3B6) e altri modelli VW

Testina sterzo

Tirante trasversale

Kit riparazione, Barra di accoppiamento

Kit montaggio, Testa tirante sterzo

        Testina sterzo per VW PASSAT Variant (3B6) 2.3 VR5 4motion Benzina (170 CV)

        Testina sterzo per VW PASSAT Variant (3B6) 2.8 4motion Benzina (193 CV)

        Testina sterzo per VW PASSAT Variant (3B6) 1.9 TDI Diesel (130 CV)

        Testina sterzo per VW PASSAT Variant (3B6) 4.0 W8 4motion Benzina (275 CV)

        Testina sterzo per VW PASSAT Variant (3B6) 2.5 TDI Diesel (150 CV)

        Testina sterzo per VW PASSAT Variant (3B6) 1.6 Benzina (102 CV)

        Testina sterzo per VW PASSAT Variant (3B6) 2.0 Benzina (130 CV)

        Testina sterzo per VW PASSAT Variant (3B6) 2.5 TDI 4motion Diesel (150 CV)

        Testina sterzo per VW PASSAT Variant (3B6) 2.0 Benzina (115 CV)

Sostituzione: testine sterzo - VW Passat B5 Variant. Attrezzi che potrebbero essere necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Chiave combinate N°18

                        Chiave combinate N°22

                        Bussola nr. 13

                        Bussola nr. 15

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Martello

                        Scalpello piatto

                        Calibro a corsoio

                        Cunei ruote

Acquistare utensili

Sostituzione: testine sterzo - VW Passat B5 Variant. Gli esperti di AUTODOC raccomandano:

Sostituisci in coppia le testine tiranti.
La procedura di sostituzione è identica per le testine tiranti di destra e di sinistra sullo stesso asse.
Durante il montaggio usare solo bulloni e dadi nuovi.
Si prega di notare: tutti i lavori sulla vettura - VW Passat B5 Variant - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4

Svita i bulloni delle ruote.

Sostituzione: testine sterzo - VW Passat B5 Variant. Consiglio:
Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 5

Smonta le ruote.
Passaggio 6

Pulisci l'elemento di fissaggio che collega le testine tiranti al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 7

Svitare il dado di attacco del gambo al fuso a snodo. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 8

Svitare il dado di attacco del gambo al fuso a snodo. Utilizza una chiave a bussola N°15. Usa una chiave a cricchetto.
Passaggio 9

Rimuovi i bulloni di fissaggio.
Passaggio 10

Scollegare il gambo tirante dal fuso a snodo. Usa uno scalpello piatto per la lavorazione dei metalli. Usa un martello.
Passaggio 11

Pulisci l'elemento di fissaggio che collega le testine tiranti al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 12

Misura e memorizza la posizione precisa del giunto sferico sulla barra di accoppiamento, oppure conta il numero di giri completi al fine di evitare il disallineamento durante il montaggio successivo. Usa un calibro a corsoio.
Passaggio 13

Allentare il controdado di attacco del gambo tirante alla barra. Utilizza una chiave combinata N°18. Utilizza una chiave combinata N°22.
Passaggio 14

Svitare il gambo dalla barra comando sterzo.
Passaggio 15

Avvita una nuova testa barra comando sterzo..

Sostituzione: testine sterzo - VW Passat B5 Variant. AUTODOC raccomanda:
Durante l'installazione della barra comando sterzo, ricordati di fare lo stesso numero di giri o di mantenere la stessa lunghezza della filettatura di prima.
Passaggio 16

Misura e memorizza la posizione precisa del giunto sferico sulla barra di accoppiamento, oppure conta il numero di giri completi al fine di evitare il disallineamento durante il montaggio successivo. Usa un calibro a corsoio.
Passaggio 17

Pulisci le sedi di montaggio delle testine tiranti dello sterzo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 18

Tratta con del prodotto la parte filettata del tirante. Usa il grasso al rame.
Passaggio 19

Collegare il gambo tirante al fuso a snodo.
Passaggio 20

Avvita il dado di serraggio che collega le testine tiranti dello sterzo al fuso a snodo. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 21

Monta il bullone di fissaggio.
Passaggio 22

Avvita il dado di serraggio che collega le testine tiranti dello sterzo al fuso a snodo. Utilizza una chiave a bussola N°15. Usa una chiave a cricchetto.
Passaggio 23

Serrare il controdado del gambo. Utilizza una chiave combinata N°18. Utilizza una chiave combinata N°22. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 40 Nm.
Passaggio 24

Serra il bullone di fissaggio che collega la testina tirante al fuso a snodo. Utilizza una chiave a bussola N°15. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 45 Nm.
Passaggio 25

Serra il bullone di fissaggio che collega la testina tirante al fuso a snodo. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 7 Nm.
Passaggio 26

Tratta con del prodotto l'elemento di fissaggio che collega la testina tirante al fuso a snodo. Usa il grasso al rame.
Passaggio 27

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 28

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: testine sterzo - VW Passat B5 Variant. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 29

Installare la ruota.

Sostituzione: testine sterzo - VW Passat B5 Variant. I professionisti raccomandano:
Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 30

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 31

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.

Sostituzione: testine sterzo - VW Passat B5 Variant. Il consiglio degli esperti di AUTODOC:
Controllare e regolare, se necessario, la campanatura.
Passaggio 32

Rimuovi i cric e i cunei.
