Intervallo di sostituzione consigliato per la categoria di pezzi Pinza freno : 100000 km.

Importante!

Questa procedura di sostituzione può essere usata per:
VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 TDI, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 1.8, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.8 VR 6, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 1.9 D, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 1.9 TD, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.4 D, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.0, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 TDI Syncro, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.8 VR6, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 TDI, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.4 D, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.4 D Syncro, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 Syncro, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 Syncro, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

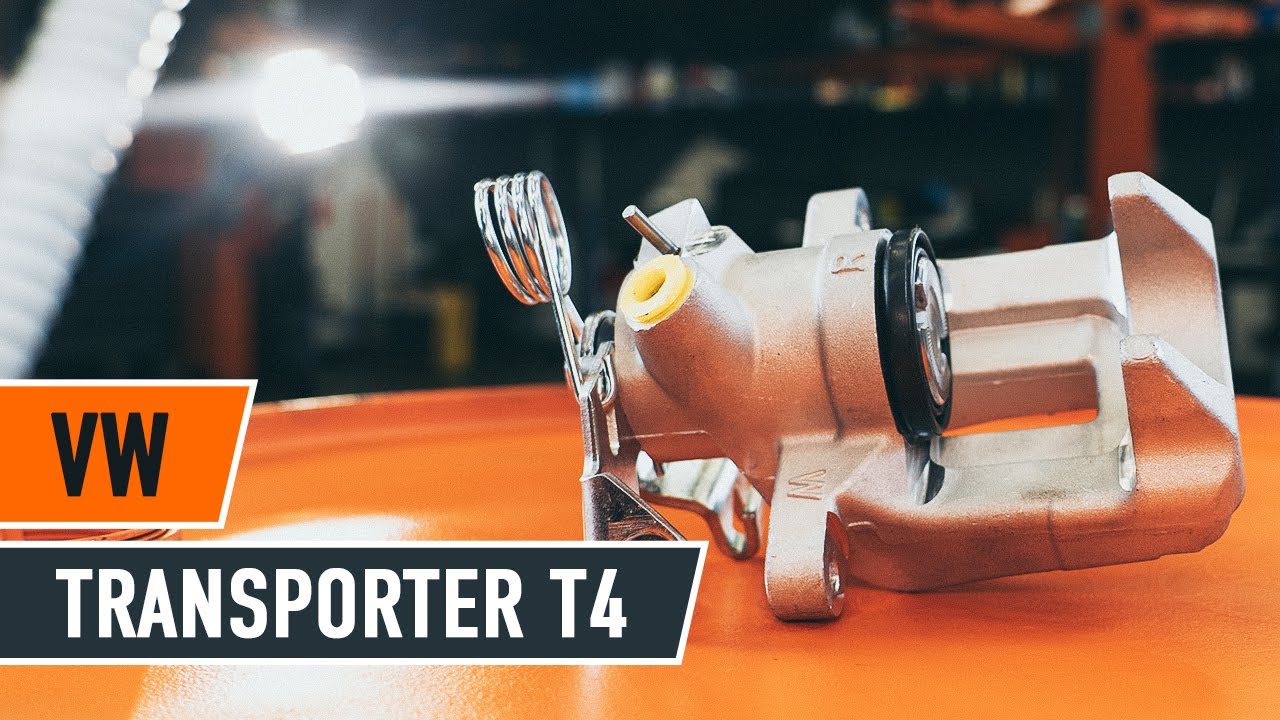

Come sostituire pinza de freno della parte anteriore su VW T4 TRANSPORTER [TUTORIAL DI AUTODOC]

Tutte le parti che è necessario sostituire – Pinza Freno per Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) e altri modelli VW

Pinza freno

        Pinza freno per VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 Syncro Benzina (115 CV)

        Pinza freno per VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 1.9 TD Diesel (68 CV)

        Pinza freno per VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.4 D Syncro Diesel (78 CV)

        Pinza freno per VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 Benzina (115 CV)

        Pinza freno per VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.4 D Diesel (78 CV)

        Pinza freno per VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 Syncro Benzina (110 CV)

        Pinza freno per VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.8 VR 6 Benzina (140 CV)

        Pinza freno per VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.0 Benzina (84 CV)

        Pinza freno per VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 Benzina (110 CV)

Sostituzione: pinza de freno - VW Transporter T4. Attrezzi che sono necessari:

                        Spazzola metallica

                        Pulitore freni

                        Grasso al rame

                        Chiave combinate N°10

                        Chiave combinate N°11

                        Chiave per dado svasato nr. 11

                        punta HEX N.H7

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Giravite Piatto

                        Cunei ruote

Acquistare utensili

Sostituzione: pinza de freno - VW Transporter T4. Gli esperti di AUTODOC raccomandano:

La procedura di sostituzione è identica per le pinze freno di destra e di sinistra sullo stesso asse.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: pinza de freno - VW Transporter T4. Utilizzare la seguente procedura:

Passaggio 1

Aprire il cofano vano motore. Svita il tappo del serbatoio del liquido dei freni.
Passaggio 2

Serra le ruote con i cunei.
Passaggio 3

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.

Passaggio 4

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.

Passaggio 5

Svita i bulloni delle ruote.

Sostituzione: pinza de freno - VW Transporter T4. Consiglio:

Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 6

Smonta le ruote.
Passaggio 7

Scollega la molla di ritenuta della pinza del freno. Usa un giravite piatto.
Passaggio 8

Rimuovere i tappi dei parapolvere delle guide pinza freno. Usa un giravite piatto.
Passaggio 9

Scollegare la staffa di sostegno del tubo flessibile freno dalla pinza del freno. Utilizza una chiave combinata N°10.
Passaggio 10

Svita l'elemento di fissaggio che collega il tubo del freno alla pinza freno. Utilizzare una chiave poligonale aperta#11.

Sostituzione: pinza de freno - VW Transporter T4. Il consiglio degli esperti di AUTODOC:

Otturare immediatamente l'estremità aperta della linea del freno, allo scopo di minimizzare le perdite di liquido ed evitare l'infiltrazione di corpi estranei nell'impianto freni.
Passaggio 11

Separa le pastiglie dei freni. Usa un giravite piatto.

Passaggio 12

Svitare l'attacco della pinza freno. Usa una chiave HEX N.H7. Usa una chiave a cricchetto.
Passaggio 13

Rimuovere la pinza del freno.

Sostituzione: pinza de freno - VW Transporter T4. I professionisti raccomandano:

Quando sostituisci la pinza del freno è consigliato controllare il tubo flessibile del freno per riscontrare eventuali danni e, se necessario, sostituirla con uno nuovo.Durante la sostituzione della pinza del freno, si raccomanda cambiare anche le pastiglie, nonché di verificare lo stato dei dischi e, se necessario, sostituirli.
Passaggio 14

Rimuovere i perni di guida dalla pinza del freno.

Passaggio 15

Rimuovere le pastiglie del freno.
Passaggio 16

Installare le pastiglie del freno.
Passaggio 17

Montare la pinza del freno e fissarla.
Passaggio 18

Svita i perni guida. Usa una chiave HEX N.H7. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 35 Nm.

Sostituzione: pinza de freno - VW Transporter T4. Il consiglio di AUTODOC:

Se il kit delle nuove pinze freni non contiene perni guida, usa i perni vecchi.
Passaggio 19

Montare i tappi dei parapolvere delle guide pinza freno.
Passaggio 20

Tratta con del prodotto il tubo del freno. Usa un pulitore freni.

AUTODOC raccomanda:

Sostituzione: pinza de freno - VW Transporter T4. Dopo aver applicato lo spray, attendere qualche minuto.

Passaggio 21

Avvita l'elemento di fissaggio che collega il tubo del freno alla pinza freno. Utilizzare una chiave poligonale aperta#11.

Passaggio 22

Fissare la staffa di fissaggio del tubo flessibile freno. Utilizza una chiave combinata N°10.

Passaggio 23

Allenta la valvola di spurgo del freno. Utilizza una chiave combinata N°11.
Passaggio 24

Spurgare la pinza del freno. Senza avviare il motore, premere il pedale del freno più volte finché non viene percepita una resistenza significativa.
Passaggio 25

Serra la vite di spurgo della pinza freno. Utilizza una chiave combinata N°11. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 10 Nm.
Passaggio 26

Installare la molla di fissaggio della pinza freno. Usa un giravite piatto.
Passaggio 27

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.

Passaggio 28

Pulisci la superficie del disco freno. Usa un pulitore freni.

Sostituzione: pinza de freno - VW Transporter T4. Il consiglio degli esperti di AUTODOC:

Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 29

Installare la ruota.

AUTODOC raccomanda:

Importante! Tenere la ruota mentre si avvitano i bulloni di fissaggio. VW Transporter T4
Passaggio 30

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 31

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 160 Nm.
Passaggio 32

Rimuovi i cric e i cunei.

AUTODOC raccomanda:

Importante! Sostituzione: pinza de freno - VW Transporter T4. Controllare il livello del liquido dei freni nel serbatoio e rabboccare se necessario.

Passaggio 33

Stringi il tappo del serbatoio del fluido dei freni.
Passaggio 34

Chiudere il cofano.
