Intervallo di sostituzione consigliato per la categoria di pezzi Flessibile del freno : 50000 km.

Importante!

Questa procedura di sostituzione può essere usata per:
VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 TDI, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 1.9 D, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 1.8, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.8 VR 6, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 1.9 D, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 1.9 TD, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.4 D, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.0, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 TDI Syncro, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.8 VR6, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 TDI, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.4 D, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.4 D Syncro, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 Syncro, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 Syncro, VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

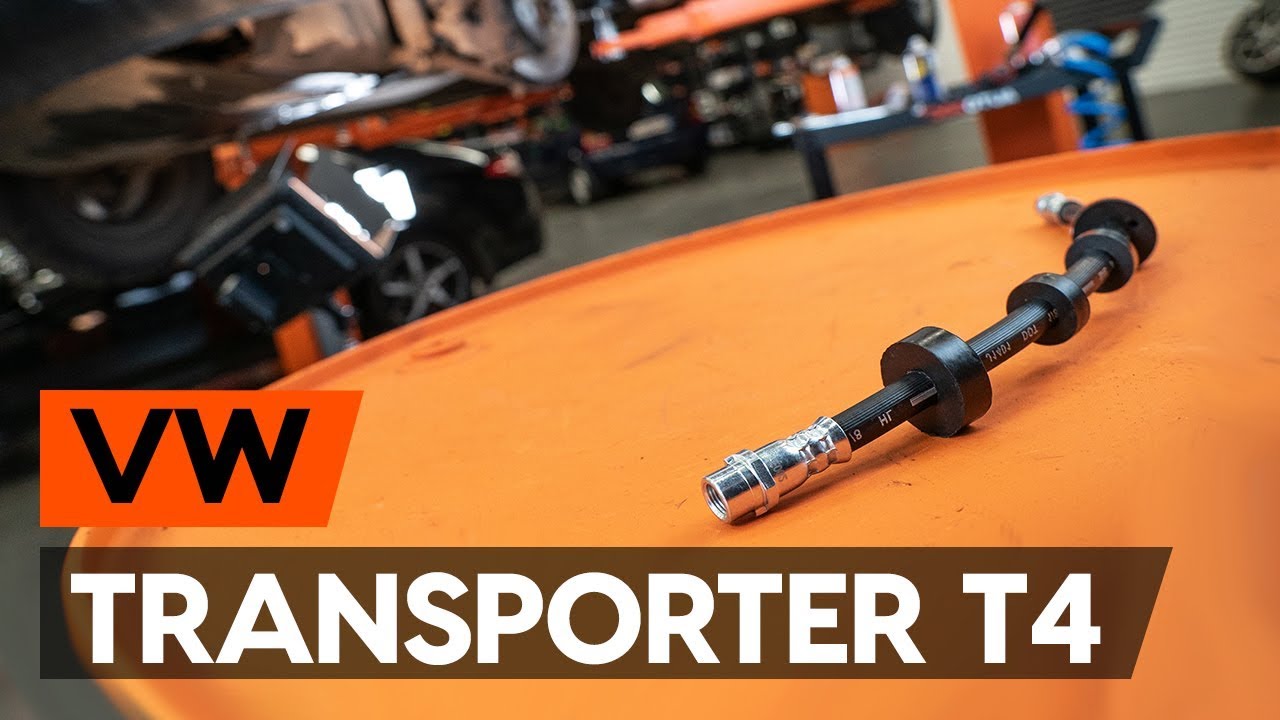

Come sostituire tubi freno su VW TRANSPORTER 4 (T4) [VIDEO TUTORIAL DI AUTODOC]

Tutte le parti che è necessario sostituire – Tubi Freno per Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) e altri modelli VW

Flessibile del freno

Supporto, Flessibile freno

        Flessibile del freno per VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 Syncro Benzina (115 CV)

        Flessibile del freno per VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 1.9 TD Diesel (68 CV)

        Flessibile del freno per VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.4 D Syncro Diesel (78 CV)

        Flessibile del freno per VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 1.9 D Diesel (61 CV)

        Flessibile del freno per VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 Benzina (115 CV)

        Flessibile del freno per VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.4 D Diesel (78 CV)

        Flessibile del freno per VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 Syncro Benzina (110 CV)

        Flessibile del freno per VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.8 VR 6 Benzina (140 CV)

        Flessibile del freno per VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.0 Benzina (84 CV)

Sostituzione: tubi freno - VW Transporter T4. Elenco degli attrezzi necessari:

                        Spazzola metallica

                        Pulitore freni

                        Grasso al rame

                        Chiave combinate N°10

                        Chiave combinate N°11

                        Bussola nr. 11

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave dinamometrica

                        Kit di spurgo freno pneumatico

                        Contenitore di liquido

                        Pinze

                        Morsa (meccanica)

                        Cunei ruote

Acquistare utensili

Sostituzione: tubi freno - VW Transporter T4. AUTODOC raccomanda:

La procedura di sostituzione è identica per il tubo flessibile del freno di destra e di sinistra sullo stesso asse.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: tubi freno - VW Transporter T4. Procedere come segue:

Passaggio 1

Aprire il cofano vano motore. Svita il tappo del serbatoio del liquido dei freni.
Passaggio 2

Serra le ruote con i cunei.
Passaggio 3

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 4

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 5

Svita i bulloni delle ruote.

AUTODOC raccomanda:

Importante! Tenere la ruota mentre si svitano i bulloni di fissaggio. VW Transporter T4
Passaggio 6

Smonta le ruote.
Passaggio 7

Metti un contenitore per la raccolta del fluido freni al di sotto.
Passaggio 8

Pulisci l'area in cui il tubo flessibile si collega alla pinza del freno e alla tubatura del circuito dei freni. Usa una spazzola metallica. Usa un pulitore freni.

Sostituzione: tubi freno - VW Transporter T4. I professionisti raccomandano:

Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 9

Svitare il tubo flessibile del freno dalla pinza del freno. Utilizza una chiave combinata N°10.
Passaggio 10

Svita la staffa di montaggio che collega il tubo flessibile del freno alla pinza del freno. Utilizza una chiave combinata N°10.
Passaggio 11

Svita gli elementi di fissaggio che collegano il tubo flessibile del freno alla tubatura del circuito dei freni. Utilizza una chiave combinata N°10.
Passaggio 12

Rimuovi il tubo flessibile del freno assemblato con la staffa di montaggio.
Passaggio 13

Fissa la staffa di montaggio del tubo flessibile del freno in una morsa da banco.
Passaggio 14

Svita il tubo del freno dal flessibile. Usa delle pinze. Scollega il tubo flessibile del freno.
Passaggio 15

Rimuovi il tubo del freno dalla staffa di montaggio.
Passaggio 16

Allenta la morsa da banco e rimuovi la staffa di montaggio del tubo flessibile del freno.

Passaggio 17

Installa e serra la staffa di montaggio che collega il tubo flessibile del freno alla pinza del freno.
Passaggio 18

Utilizza una chiave combinata N°10.
Passaggio 19

Installa il tubo del freno alla staffa di montaggio. Collega il nuovo tubo flessibile del freno.

Passaggio 20

Avvita il tubo del freno al tubo flessibile del freno. Utilizza una chiave combinata N°10.

Passaggio 21

Avvita gli elementi di fissaggio che collegano il tubo flessibile del freno alla pinza del freno. Utilizza una chiave a bussola N°11. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 16 Nm.
Passaggio 22

Serra gli elementi di fissaggio che collegano il tubo flessibile del freno alla tubatura del circuito dei freni. Utilizza una chiave combinata N°11. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 16 Nm.
Passaggio 23

Pulisci la sede di montaggio del tubo flessibile del freno sulla tubatura del circuito dei freni. Usa un pulitore freni.

AUTODOC raccomanda:

Sostituzione: tubi freno - VW Transporter T4. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 24

Allenta la valvola di spurgo del freno. Utilizza una chiave combinata N°11.
Passaggio 25

Collega il tubo flessibile del kit di spurgo freno pneumatico alla valvola di spurgo del freno.
Passaggio 26

Premi il pedale del freno diverse volte per espellere l'aria dal sistema.
Passaggio 27

Serra la vite di spurgo del freno. Utilizza una chiave combinata N°11.
Passaggio 28

Disconnetti il tubo flessibile del kit di spurgo freno pneumatico.
Passaggio 29

Pulisci lo sporco dal bullone di fissaggio tubo freno. Usa un pulitore freni.

Sostituzione: tubi freno - VW Transporter T4. Il consiglio degli esperti di AUTODOC:

Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 30

Pulisci la superficie del disco freno. Usa una spazzola metallica. Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 31

Installare la ruota.

AUTODOC raccomanda:

Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. VW Transporter T4
Passaggio 32

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 33

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 170 Nm.
Passaggio 34

Rimuovi i cric e i cunei.
Passaggio 35

Controllare il livello di liquido freni nel serbatoio di espansione e ripristinarne il livello adeguato, se necessario.

Passaggio 36

Stringi il tappo del serbatoio del fluido dei freni. Chiudere il cofano.
