Intervallo di sostituzione consigliato per la categoria di pezzi Pinza freno : 100000 km.

Importante!

Questa procedura di sostituzione può essere usata per:
VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 1.9 TDI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.5 TDI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.5 TDI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) VR6 3.2, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) VR6 3.2, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.5 TDI 4motion, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.5 TDI 4motion, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 1.9 TDI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) VR6 3.2 4motion, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 1.9 TDI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 TDI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 TSI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 TSI 4motion, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 TDI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 TDI 4motion, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 TDI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 TDI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 TDI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 TDI 4motion, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 BiTDI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 BiTDI 4motion, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 TSI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 BiFuel, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) VR6 3.2 4motion … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

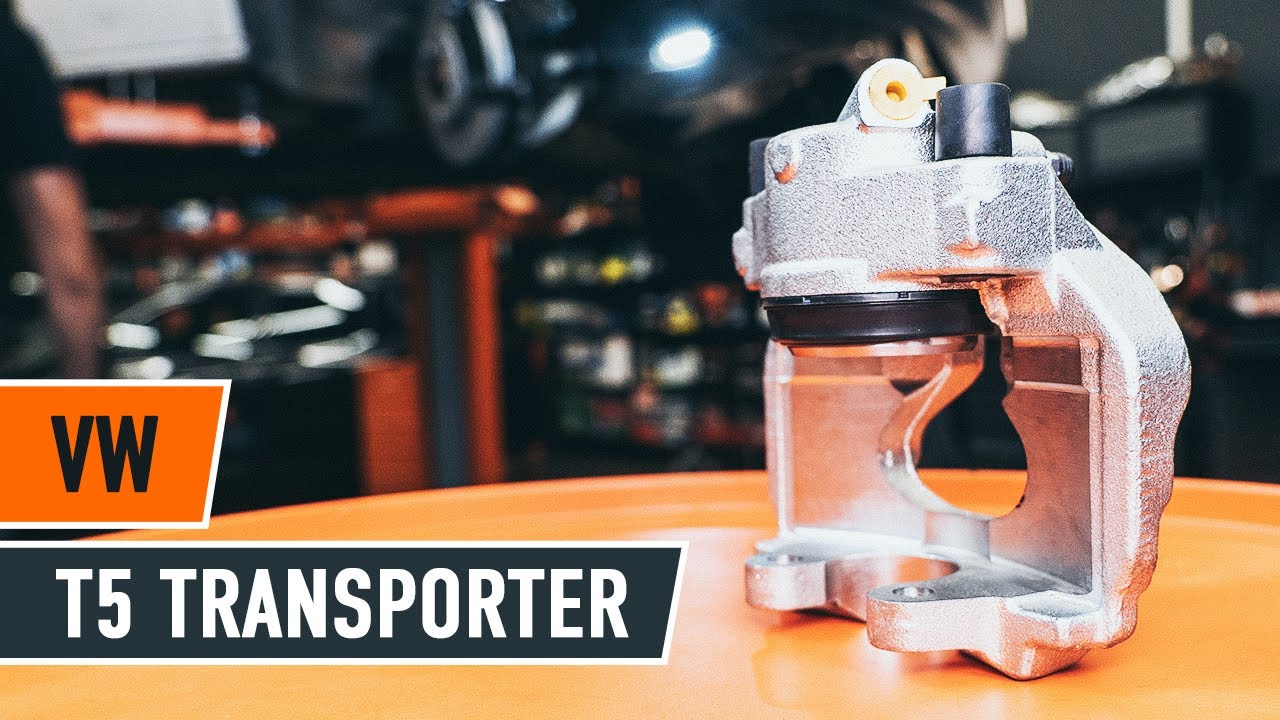

Come sostituire pinza de freno della parte anteriore su VW T5 TRANSPORTER Van [AUTODOC]

Come cambiare pinza de freno della parte anteriore su VW T5 Transporter - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Pinza Freno per Transporter V Van (7HA, 7HH, 7EA, 7EH) e altri modelli VW

Pinza freno

        Pinza freno per VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 1.9 TDI Diesel (85 CV)

        Pinza freno per VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.5 TDI Diesel (130 CV)

        Pinza freno per VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.5 TDI Diesel (174 CV)

        Pinza freno per VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 Benzina (115 CV)

        Pinza freno per VW Transporter V Van (7HA, 7HH, 7EA, 7EH) VR6 3.2 Benzina (231 CV)

        Pinza freno per VW Transporter V Van (7HA, 7HH, 7EA, 7EH) VR6 3.2 Benzina (235 CV)

        Pinza freno per VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.5 TDI 4motion Diesel (130 CV)

        Pinza freno per VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.5 TDI 4motion Diesel (174 CV)

        Pinza freno per VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 1.9 TDI Diesel (102 CV)

Sostituzione: pinza de freno - VW T5 Transporter. Attrezzi che potrebbero essere necessari:

                        Spazzola metallica

                        Pulitore freni

                        Grasso al rame

                        Chiave dinamometrica

                        Chiave combinate N°10

                        Chiave combinate N°14

                        punta HEX N.H7

                        Bussola nr. 10

                        Chiavi a bussola per dadi
cerchio ruote N°19

                        Chiave a cricchetto

                        Piede di porco

                        Contenitore di liquido

                        Kit di spurgo freno pneumatico

                        Clip di fissaggio tubo del freno

                        Cunei ruote

Acquistare utensili

Sostituzione: pinza de freno - VW T5 Transporter. Gli esperti di AUTODOC raccomandano:

La procedura di sostituzione è identica per le pinze freno di destra e di sinistra sullo stesso asse.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: pinza de freno - VW T5 Transporter. Sequenza raccomandata delle fasi:

Passaggio 1

Aprire il cofano vano motore. Svita il tappo del serbatoio del liquido dei freni.
Passaggio 2

Serra le ruote con i cunei.

Passaggio 3

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 4

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 5

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si svitano i bulloni di fissaggio. VW T5 Transporter
Passaggio 6

Smonta le ruote.
Passaggio 7

Rimuovere i tappi dei parapolvere delle guide pinza freno. Usa un piede di porco.
Passaggio 8

Svitare l'attacco della pinza freno. Usa una chiave HEX N.H7. Usa una chiave a cricchetto.
Passaggio 9

Separa le pastiglie dei freni. Usa un piede di porco.
Passaggio 10

Stringi il tubo del freno usando una fascetta di fissaggio del tubo freni.
Passaggio 11

Pulisci l'area nella quale il tubo del freno è connesso alla pinza, e la zona dei perni guida. Usa una spazzola metallica. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: pinza de freno - VW T5 Transporter. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 12

Metti un contenitore per la raccolta del fluido freni al di sotto.

Passaggio 13

Allentare il fissaggio del tubo flessibile freno. Utilizza una chiave combinata N°14.
Passaggio 14

Scollega la molla di ritenuta della pinza del freno. Usa un piede di porco.
Passaggio 15

Rimuovere la pinza del freno.

Sostituzione: pinza de freno - VW T5 Transporter. I professionisti raccomandano:
Quando sostituisci la pinza del freno è consigliato controllare il tubo flessibile del freno per riscontrare eventuali danni e, se necessario, sostituirla con uno nuovo.Durante la sostituzione della pinza del freno, si raccomanda cambiare anche le pastiglie, nonché di verificare lo stato dei dischi e, se necessario, sostituirli.Se il kit delle nuove pinze freni non contiene perni guida, usa i perni vecchi.
Passaggio 16

Svitare il tubo flessibile del freno dalla pinza del freno.
Passaggio 17

Rimuovere le pastiglie del freno.
Passaggio 18

Pulire il sostegno pinza freno da sporco e polvere. Usa una spazzola metallica. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: pinza de freno - VW T5 Transporter. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 19

Tratta con del prodotto il tubo flessibile del freno. Usa un pulitore freni.

Sostituzione: pinza de freno - VW T5 Transporter. Consiglio:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 20

Installare e fissare il tubo flessibile del freno nella nuova pinza. Utilizza una chiave combinata N°14.
Passaggio 21

Installare le pastiglie del freno.
Passaggio 22

Montare la pinza del freno e fissarla. Usa una chiave HEX N.H7. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 30 Nm.
Passaggio 23

Montare i tappi dei parapolvere delle guide pinza freno.
Passaggio 24

Avvita gli elementi di fissaggio che collegano il tubo flessibile del freno alla pinza del freno. Utilizza una chiave combinata N°14. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 15 Nm.
Passaggio 25

Rimuovi la fascetta di fissaggio del tubo freni.
Passaggio 26

Installare la molla di fissaggio della pinza freno. Usa un piede di porco.
Passaggio 27

Allenta la valvola di spurgo del freno. Utilizza una chiave combinata N°10.
Passaggio 28

Collega il tubo flessibile del kit di spurgo freno pneumatico alla valvola di spurgo del freno.
Passaggio 29

Spurgare la pinza del freno. Senza avviare il motore, premere il pedale del freno più volte finché non viene percepita una resistenza significativa.
Passaggio 30

Serra la vite di spurgo del freno. Utilizza una chiave combinata N°10.
Passaggio 31

Disconnetti il tubo flessibile del kit di spurgo freno pneumatico.

Passaggio 32

Pulisci lo sporco dal bullone di fissaggio tubo freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: pinza de freno - VW T5 Transporter. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 33

Serra la vite di spurgo della pinza freno. Utilizza una chiave a bussola N°10. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 10 Nm.
Passaggio 34

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 35

Pulisci la superficie del disco freno. Usa un pulitore freni.

Sostituzione: pinza de freno - VW T5 Transporter. I professionisti raccomandano:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 36

Installare la ruota.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. VW T5 Transporter
Passaggio 37

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 38

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 180 Nm.
Passaggio 39

Rimuovi i cric e i cunei.

Sostituzione: pinza de freno - VW T5 Transporter. Gli esperti di AUTODOC raccomandano:
Controllare il livello di liquido freni nel serbatoio di espansione e ripristinarne il livello adeguato, se necessario.
Passaggio 40

Stringi il tappo del serbatoio del fluido dei freni. Chiudere il cofano.
