Importante!

Questa procedura di sostituzione può essere usata per:
VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 TDI, VW Transporter IV Van (70A, 70H, 7DA, 7DH) 2.5 TDI, VW Transporter IV Camion pianale / Telaio (70E, 70L, 70M, 7DE, 7DL) 2.5 TDI

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

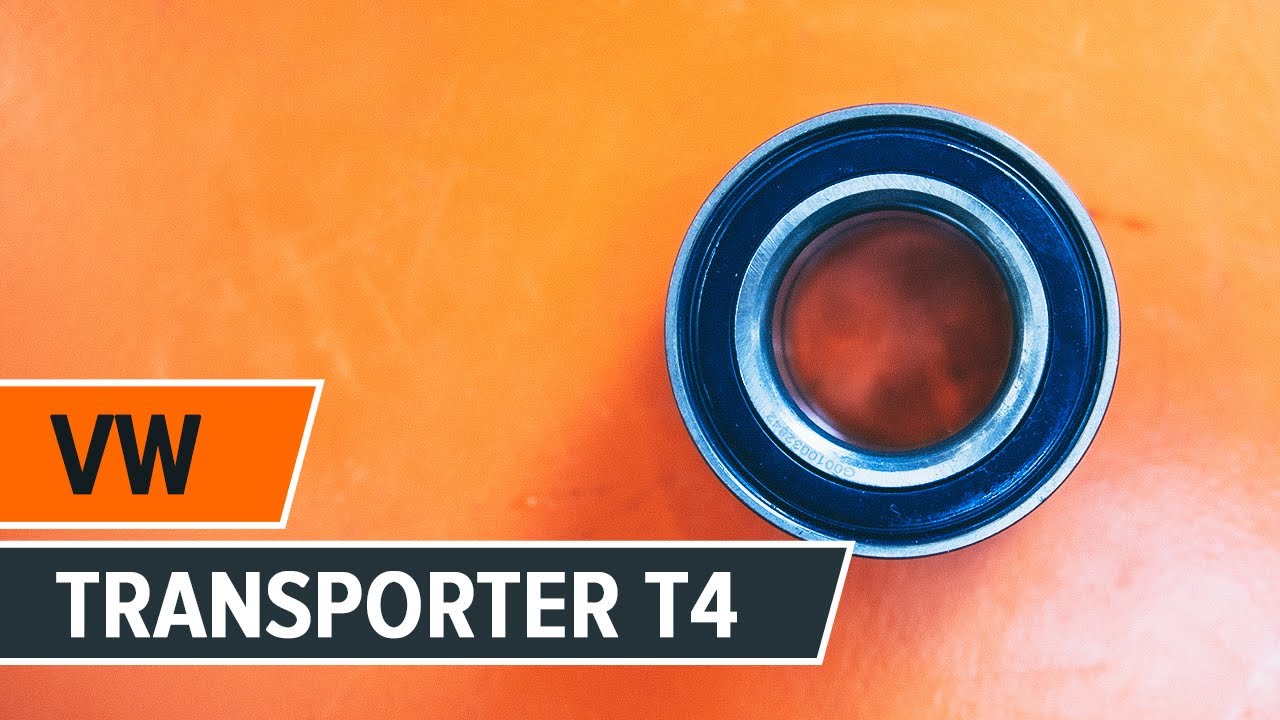

Come sostituire il cuscinetto anteriore su VW TRANSPORTER T4 [TUTORIAL]

Sostituzione: сuscinetto ruota - VW Transporter T4. Attrezzi che potrebbero essere necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Chiave combinate N°24

                        Chiave combinate N°27

                        Bussola nr. 19

                        Bussola nr. 21

                        Bussola nr. 27

                        Punta Hex N.h6

                        Chiavi XZN nr. 14

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Giramaschi

                        Martello

                        Giravite Piatto

                        Pinze per anelli di sicurezza

                        Set di montaggio/smontaggio cuscinetti e boccole

                        Piede di porco

                        Estrattore giunto sferico

                        Cunei ruote

Tutte le parti che è necessario sostituire – Cuscinetto Ruota per Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) e altri modelli VW


    VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 TDI

    VW Transporter IV Van (70A, 70H, 7DA, 7DH) 2.5 TDI

    VW Transporter IV Camion pianale / Telaio (70E, 70L, 70M, 7DE, 7DL) 2.5 TDI


    VW Transporter IV Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 TDI

    VW Transporter IV Van (70A, 70H, 7DA, 7DH) 2.5 TDI

    VW Transporter IV Camion pianale / Telaio (70E, 70L, 70M, 7DE, 7DL) 2.5 TDI

Sostituzione: сuscinetto ruota - VW Transporter T4. Il consiglio degli esperti di AUTODOC:

Non riutilizzare il blocco del cuscinetto rimosso della vostra automobile VW Transporter T4.
La procedura di sotituzione del cuscinetto del mozzo della ruota è identico per entrambe le ruote sullo stesso asse.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: сuscinetto ruota - VW Transporter T4. Utilizzare la seguente procedura:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota.Usa la chiave a bussola per dadi cerchio ruota n.17.

Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4

Svita i bulloni delle ruote.

Sostituzione: сuscinetto ruota - VW Transporter T4. AUTODOC raccomanda:

Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 5

Smonta le ruote.
Passaggio 6

Allentare la tensione delle barre di torsione.Utilizza una chiave combinata N°24.
Passaggio 7

Pulisci gli elementi di fissaggio del supporto pinza freno.Usa una spazzola metallica.Usa lo spray WD-40.

Passaggio 8

Separa le pastiglie dei freni.Usa un giravite piatto.

Passaggio 9

Svitare l'attacco della staffa pinza freno.Utilizza una chiave a bussola N°21.Usa un giramaschi.Usa una chiave a cricchetto.
Passaggio 10

Rimuovi la pinza freno insieme alla sua staffa.

Sostituzione: сuscinetto ruota - VW Transporter T4. Consiglio:

Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.Controlla il supporto della pinza freno, il perno guida della pinza freno e i parapolveri. Puliscili. Sostituiscili, se necessario.
Passaggio 11

Pulisci gli elementi di fissaggio del disco freno.Usa una spazzola metallica.Usa lo spray WD-40.
Passaggio 12

Svitare l'attacco del disco freno.Usa una chiave HEX N.H6.Usa una chiave a cricchetto.
Passaggio 13

Rimuovere il disco del freno.
Passaggio 14

Svitare il supporto di fissaggio del mozzo della ruota.Utilizza una chiave a bussola N°27.
Passaggio 15

Pulisci l'elemento di fissaggio che collega il giunto sferico al fuso a snodo.Usa una spazzola metallica.Usa lo spray WD-40.

Passaggio 16

Svitare il perno di fissaggio superiore del giunto sferico.Utilizza una chiave combinata N°24.
Passaggio 17

Svitare il l'elemento di fissaggio inferiore del giunto sferico dal fuso a snodo.Usa la chiave XZN n.14.Usa una chiave a cricchetto.
Passaggio 18

Scollegare il giunto sferico dal fuso a snodo.

Passaggio 19

Pulisci l'elemento di fissaggio che collega le testine tiranti al fuso a snodo. Usa una spazzola metallica.Usa lo spray WD-40.
Passaggio 20

Svitare il dado di attacco del gambo al fuso a snodo.Utilizza una chiave a bussola N°19.Usa una chiave a cricchetto.Usa un giramaschi.
Passaggio 21

Scollegare il gambo tirante dal fuso a snodo.Usa un estrattore del giunto sferico.Usa un martello.
Passaggio 22

Rimuovere il fuso a snodo insieme al mozzo.Usa un piede di porco.
Passaggio 23

Estrarre il mozzo della ruota dalla ghiera interna del cuscinetto.Usare un set di montaggio/smontaggio cuscinetti e boccole.Usa un martello.
Passaggio 24

Estrarre l'anello di arresto.Usa le pinze per anelli di sicurezza.
Passaggio 25

Estrarre il cuscinetto del mozzo della ruota.Usare un set di montaggio/smontaggio cuscinetti e boccole.

Sostituzione: сuscinetto ruota - VW Transporter T4. Il consiglio di AUTODOC:

Applica un grasso specifico alla sede di montaggio dei cuscinetti assemblati.
Passaggio 26

Inserire il nuovo cuscinetto nel fuso a snodo.Usare un set di montaggio/smontaggio cuscinetti e boccole.

Passaggio 27

Installare l'anello di arresto nel fuso a snodo.Usa le pinze per anelli di sicurezza.
Passaggio 28

Premere il mozzo della ruota nella gabbia interna del cuscinetto.Usare un set di montaggio/smontaggio cuscinetti e boccole.
Passaggio 29

Installa il fuso a snodo insieme al mozzo.
Passaggio 30

Collega il giunto sferico al fuso a snodo.Usa un giravite piatto.
Passaggio 31

Serrare il perno di fissaggio inferiore del giunto sferico.Usa la chiave XZN n.14.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 50 Nm.
Passaggio 32

Serrare l'attacco del mozzo.Utilizza una chiave a bussola N°27.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 150 Nm.
Passaggio 33

Serrare il perno di fissaggio superiore del giunto sferico.Utilizza una chiave combinata N°24.Usa un piede di porco.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 70 Nm.
Passaggio 34

Installare il disco del freno.
Passaggio 35

Serrare l'attacco del disco freno.Usa una chiave HEX N.H6.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 9 Nm.
Passaggio 36

Installa la pinza freno insieme alla sua staffa.
Passaggio 37

Serrare il sostegno pinza freno.Utilizza una chiave a bussola N°21.Usa un giramaschi.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 75 Nm.
Passaggio 38

Collegare il gambo tirante al fuso a snodo.
Passaggio 39

Serra il bullone di fissaggio che collega la testina tirante al fuso a snodo.Utilizza una chiave a bussola N°19.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 70 Nm.
Passaggio 40

Serrare la tensione delle barre di torsione.
Passaggio 41

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota.Usa il grasso al rame.

Passaggio 42

Pulisci la superficie del disco freno.Usa un pulitore freni.

Sostituzione: сuscinetto ruota - VW Transporter T4. AUTODOC raccomanda:

Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 43

Installare la ruota.

AUTODOC raccomanda:

Importante! Tenere la ruota mentre si avvitano i bulloni di fissaggio. VW Transporter T4
Passaggio 44

Avvita i bulloni delle ruote.Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 45

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 120 Nm.

Passaggio 46

Rimuovi i cric e i cunei.
