Importante!

Questa procedura di sostituzione può essere usata per:
MERCEDES-BENZ Classe A (W169) A 200 TURBO (169.034, 169.334), MERCEDES-BENZ Classe A (W169) A 160 (169.031, 169.331), MERCEDES-BENZ Classe A (W169) A 170 (169.032, 169.332), MERCEDES-BENZ Classe A (W169) A 180 (169.032, 169.332), MERCEDES-BENZ Classe A (W169) A 200 (169.033, 169.333), MERCEDES-BENZ Classe A (W169) A 160 CDI (169.006, 169.306), MERCEDES-BENZ Classe A (W169) A 180 CDI (169.007, 169.307), MERCEDES-BENZ Classe A (W169) A 200 CDI (169.008, 169.308) … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

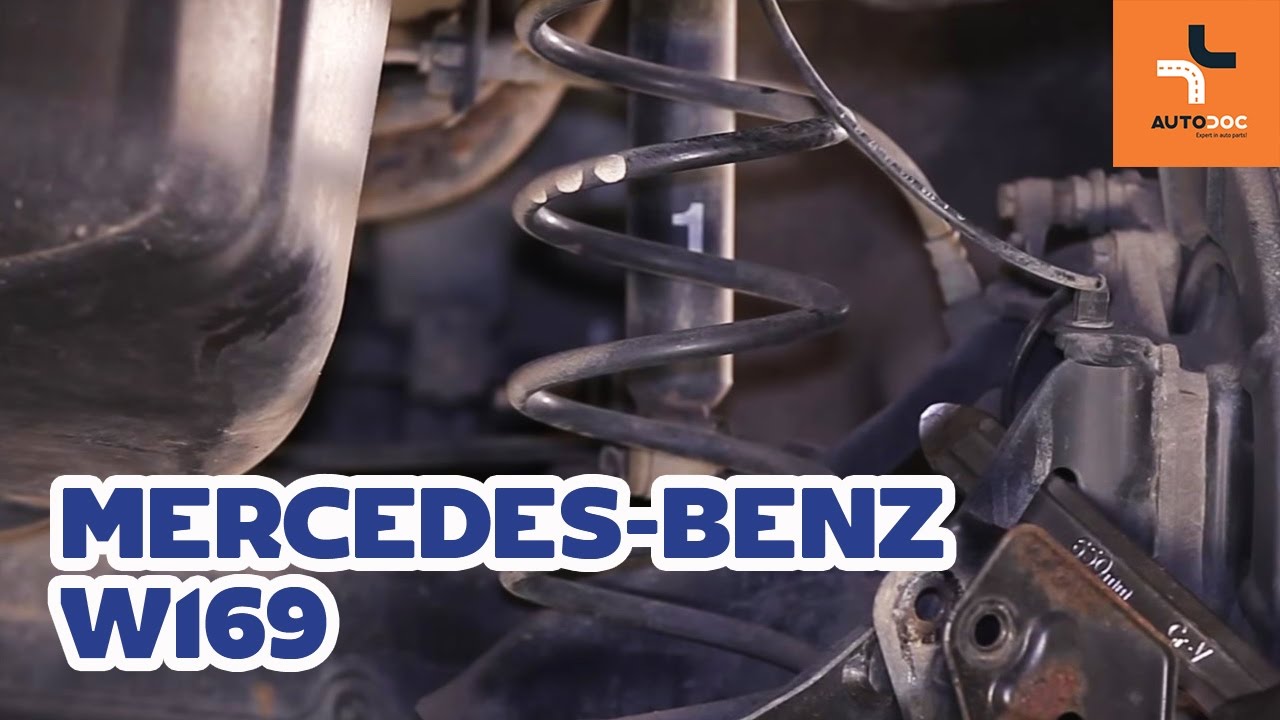

Come sostituire molla ammortizzatore posteriore MERCEDES-BENZ A W169 TUTORIAL | AUTODOC

Tutte le parti che è necessario sostituire – Molla Ammortizzatore per Classe A (W169) e altri modelli MERCEDES-BENZ

Molla autotelaio

        Molla autotelaio per MERCEDES-BENZ Classe A (W169) A 200 TURBO (169.034, 169.334) Benzina (193 CV)

        Molla autotelaio per MERCEDES-BENZ Classe A (W169) A 170 (169.032, 169.332) Benzina (116 CV)

        Molla autotelaio per MERCEDES-BENZ Classe A (W169) A 160 (169.031, 169.331) Benzina (95 CV)

        Molla autotelaio per MERCEDES-BENZ Classe A (W169) A 200 (169.033, 169.333) Benzina (136 CV)

        Molla autotelaio per MERCEDES-BENZ Classe A (W169) A 180 (169.032, 169.332) Benzina (116 CV)

        Molla autotelaio per MERCEDES-BENZ Classe A (W169) A 160 CDI (169.006, 169.306) Diesel (82 CV)

        Molla autotelaio per MERCEDES-BENZ Classe A (W169) A 180 CDI (169.007, 169.307) Diesel (109 CV)

        Molla autotelaio per MERCEDES-BENZ Classe A (W169) A 200 CDI (169.008, 169.308) Diesel (140 CV)

Sostituzione: molle di sospensione - Mercedes W169. Attrezzi che saranno necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Bussola nr. 16

                        Bussola nr. 19

                        Chiave combinate N°16

                        Chiave combinate N°18

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Giravite Piatto

                        Piede di porco

                        Cric idraulico per trasmissione

                        Cunei ruote

Acquistare utensili

Sostituzione: molle di sospensione - Mercedes W169. Gli esperti di AUTODOC raccomandano:

Entrambe le molle elicoidali della sospensione posteriore dovrebbero essere sostituite contemporaneamente.
La procedura di sostituzione è identica per le molle elicoidali di sinistra e di destra della sospensione posteriore.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: molle di sospensione - Mercedes W169. Procedere come segue:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 3

Sollevare la parte posteriore del veicolo e fissarlo per mezzo di appoggi.

Passaggio 4

Svita i bulloni delle ruote.

Sostituzione: molle di sospensione - Mercedes W169. AUTODOC raccomanda:

Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 5

Smonta le ruote.
Passaggio 6

Puntellare il braccio. Usa un cric idraulico per trasmissione.
Passaggio 7

Pulisci gli elementi di fissaggio dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 8

Avvita l'elemento di fissaggio inferiore dell'ammortizzatore. Utilizza una chiave combinata N°16. Utilizza una chiave a bussola N°16. Usa una chiave a cricchetto.
Passaggio 9

Rimuovi i bulloni di fissaggio. Usa un piede di porco.

Passaggio 10

Abbassa il cric per trasmissione idraulica di 10-15 cm.

AUTODOC raccomanda:

Mercedes W169 - Non abbassare il cric di trasmissione in modo brusco per evitare di danneggiare i componenti e i meccanismi dell'auto.
Passaggio 11

Scollegare il cablaggio del sensore ABS. Usa un giravite piatto.
Passaggio 12

Rimuovi il supporto da sotto il braccio.

AUTODOC raccomanda:

Sostituzione: molle di sospensione - Mercedes W169. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 13

Pulisci tutti gli snodi del braccio. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 14

Svita l'elemento di fissaggio che collega il braccio di controllo allo snodo posteriore. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°19. Usa una chiave a cricchetto.
Passaggio 15

Rimuovi i bulloni di fissaggio.
Passaggio 16

Scollega il braccio di sospensione dallo snodo posteriore. Usa un piede di porco.

Passaggio 17

Rimuovere la molla. Usa un piede di porco.

Sostituzione: molle di sospensione - Mercedes W169. I professionisti raccomandano:

Ispezionare i distanziatori di gomma della molla di sospensione. Sostituirli, se necessario.
Passaggio 18

Pulisci le sedi di montaggio della molla elicoidale. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 19

Installa la molla elicoidale insieme ai montanti di gomma nelle sedi di montaggio. Usa un piede di porco.
Passaggio 20

Pulisci le sedi di montaggio e la filettatura del braccio di sospensione. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 21

Collega il braccio di sospensione allo snodo posteriore. Monta il bullone di fissaggio. Usa un giravite piatto.

Passaggio 22

Serra l'elemento di fissaggio che collega il braccio di sospensione allo snodo posteriore. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 85 Nm.
Passaggio 23

Collegare il cablaggio del sensore ABS.
Passaggio 24

Puntellare il braccio. Usa un cric idraulico per trasmissione.
Passaggio 25

Monta il bullone di fissaggio.

Passaggio 26

Stringi l'elemento di fissaggio inferiore dell'ammortizzatore. Utilizza una chiave a bussola N°16. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 70 Nm.
Passaggio 27

Rimuovi il supporto da sotto il braccio.

Sostituzione: molle di sospensione - Mercedes W169. Il consiglio di AUTODOC:

Abbassa il cric idraulico delicatamente, senza scatti, per evitare danni ai montaggi e ai meccanismi.
Passaggio 28

Tratta con del prodotto gli elementi di fissaggio dell'ammortizzatore. Usa il grasso al rame.
Passaggio 29

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 30

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:

Sostituzione: molle di sospensione - Mercedes W169. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 31

Installare la ruota.

Sostituzione: molle di sospensione - Mercedes W169. Consiglio:

Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 32

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 33

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 34

Rimuovi i cric e i cunei.
