Importante!

Questa procedura di sostituzione può essere usata per:
MERCEDES-BENZ Classe E Sedan (W124) E 250 D (124.126, 124.129), MERCEDES-BENZ Classe E Sedan (W124) E 300 D (124.131), MERCEDES-BENZ Classe E Sedan (W124) E 200 (124.019), MERCEDES-BENZ Classe E Sedan (W124) E 220 (124.022), MERCEDES-BENZ Classe E Sedan (W124) E 280 (124.028), MERCEDES-BENZ Classe E Sedan (W124) E 320 (124.032), MERCEDES-BENZ Classe E Sedan (W124) E 200 D (124.120), MERCEDES-BENZ Classe E Sedan (W124) E 250 Turbo-D (124.128), MERCEDES-BENZ Classe E Sedan (W124) E 300 Turbo-D (124.133) … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

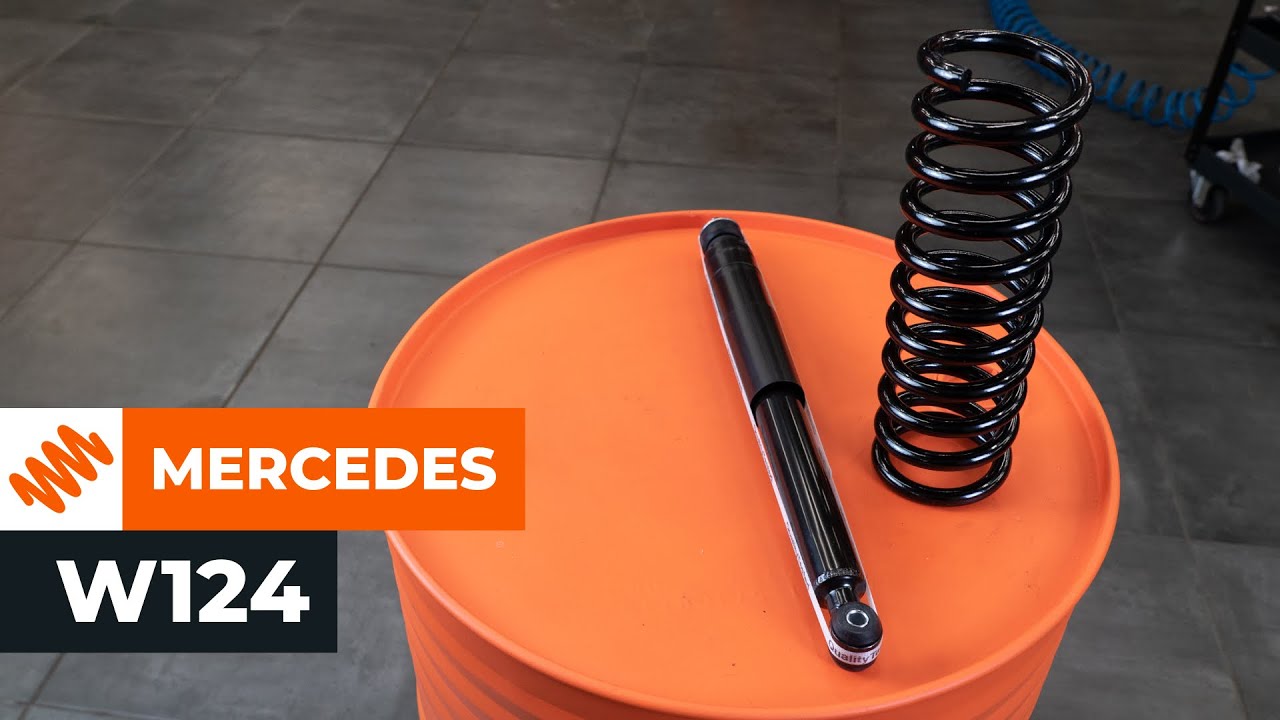

Come sostituire ammortizzatori e molle della parte posteriore su MERCEDES W124 [AUTODOC]

Come cambiare molle di sospensione della parte posteriore su Mercedes W124 - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Molla Ammortizzatore per Classe E Sedan (W124) e altri modelli MERCEDES-BENZ

Molle ammortizzatori

Ammortizzatore

Tampone per molla elicoidale

Ammortizzatore a molla

        Molle ammortizzatori per MERCEDES-BENZ Classe E Sedan (W124) E 250 D (124.126, 124.129) Diesel (113 CV)

        Molle ammortizzatori per MERCEDES-BENZ Classe E Sedan (W124) E 300 D (124.131) Diesel (136 CV)

        Molle ammortizzatori per MERCEDES-BENZ Classe E Sedan (W124) E 200 (124.019) Benzina (136 CV)

        Molle ammortizzatori per MERCEDES-BENZ Classe E Sedan (W124) E 220 (124.022) Benzina (150 CV)

        Molle ammortizzatori per MERCEDES-BENZ Classe E Sedan (W124) E 280 (124.028) Benzina (197 CV)

        Molle ammortizzatori per MERCEDES-BENZ Classe E Sedan (W124) E 320 (124.032) Benzina (220 CV)

        Molle ammortizzatori per MERCEDES-BENZ Classe E Sedan (W124) E 200 D (124.120) Diesel (75 CV)

        Molle ammortizzatori per MERCEDES-BENZ Classe E Sedan (W124) E 250 Turbo-D (124.128) Diesel (126 CV)

        Molle ammortizzatori per MERCEDES-BENZ Classe E Sedan (W124) E 300 Turbo-D (124.133) Diesel (147 CV)

Attrezzi per montaggio dei Molla Ammortizzatore Classe E Sedan (W124)

Sostituzione: molle di sospensione - Mercedes W124. Elenco degli attrezzi necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Detergente spray multiuso

                        Grasso ceramico

                        Chiave dinamometrica

                        Chiave combinate N°13

                        Chiave combinate N°17

                        Chiave combinate N°19

                        Chiave combinate N°22

                        Bussola nr. 13

                        Bussola nr. 17

                        Bussola nr. 19

                        Bussola nr. 22

                        Chiave a bussola per
ammortizzatore nr. 16

                        Chiavi a bussola per ammortizzatore Nr. DD5.2

                        Chiavi a bussola per ammortizzatore Nr. DD6

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Giramaschi

                        Martello

                        Cacciaspina

                        piede di porco

                        Cric idraulico per trasmissione

                        Cunei ruote

Acquistare utensili

Sostituzione: molle di sospensione - Mercedes W124. Il consiglio degli esperti di AUTODOC:

Entrambe le molle elicoidali della sospensione posteriore dovrebbero essere sostituite contemporaneamente.
La procedura di sostituzione è identica per le molle elicoidali di sinistra e di destra della sospensione posteriore.
Attenzione! Spegnere il motore prima di iniziare qualsiasi operazione – Mercedes W124.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Aprire il bagagliaio.
Passaggio 2

Rimuovere il rivestimento del bagagliaio.
Passaggio 3

Pulire l’elemento di fissaggio superiore dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 4

Allenta gli elementi di fissaggio superiori dell'ammortizzatore. Utilizza una chiave combinata N°17. Usa la chiave a bussola per ammortizzatore Nr. DD5.2. Usa una chiave a cricchetto.
Passaggio 5

Serra le ruote con i cunei.

Passaggio 6

Allentare i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa un giramaschi.
Passaggio 7

Sollevare l’auto.

Sostituzione: molle di sospensione - Mercedes W124. Consiglio:
Qualora si utilizzi un cric, occorre assicurarsi che poggi su una superficie piana e senza alcuna irregolarità.Assicurarsi inoltre di fissare l'auto con dei cavalletti a martinetto.
Passaggio 8

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 9

Smonta le ruote.
Passaggio 10

Pulire l’elemento di fissaggio dell'ammortizzatore inferiore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 11

Sorreggere il braccio di controllo posteriore. Usa un cric idraulico per trasmissione.

Passaggio 12

Svitare gli elementi di fissaggio inferiori dell'ammortizzatore. Utilizza una chiave combinata N°17. Utilizza una chiave a bussola N°17. Usa una chiave a cricchetto.
Passaggio 13

Svitare il fissaggio superiore dell'ammortizzatore.
Passaggio 14

Rimuovere gli elementi del supporto superiore dell'ammortizzatore.
Passaggio 15

Rimuovi i bulloni di fissaggio.
Passaggio 16

Rimuovere l'ammortizzatore.
Passaggio 17

Pulisci le sedi di montaggio dell'ammortizzatore. Usa una spazzola metallica. Usa un detergente spray multiuso.
Passaggio 18

Pulisci gli elementi di fissaggio del braccio di controllo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 19

Pulire il dispositivo di fissaggio che connette il collegamento della barra d'oscillazione al braccio della sospensione. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 20

Svita l'elemento di fissaggio che collega il tirante della barra stabilizzatrice al braccio di controllo. Utilizza una chiave combinata N°13. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 21

Rimuovi i bulloni di fissaggio.
Passaggio 22

Staccare il collegamento della barra d'oscillazione dal braccio della sospensione.

Passaggio 23

Allenta l'elemento di fissaggio che collega il braccio di controllo allo snodo posteriore. Utilizza una chiave combinata N°22. Utilizza una chiave a bussola N°22. Usa una chiave a cricchetto.
Passaggio 24

Rimuovere il supporto da sotto il braccio di controllo posteriore.

AUTODOC raccomanda:
Sostituzione: molle di sospensione - Mercedes W124. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 25

Sorreggere il braccio di controllo posteriore nel punto in cui è collegato al sottotelaio. Usa un cric idraulico per trasmissione.
Passaggio 26

Svitare l'elemento di fissaggio che collega il braccio di controllo al sottotelaio. Utilizza una chiave combinata N°19. Utilizza una chiave a bussola N°19. Usa una chiave a cricchetto.
Passaggio 27

Rimuovi i bulloni di fissaggio. Usa un cacciaspina. Usa un martello.
Passaggio 28

Staccare il braccio di controllo dal sottotelaio e abbassare il martinetto idraulico di trasmissione. Se necessario, usa un piede di porco.

AUTODOC raccomanda:
Poiché il braccio di controllo è caricato a molla, il martinetto idraulico di trasmissione deve essere abbassato rigorosamente in senso verticale per impedire un brusco slittamento e spostamento del braccio.
Passaggio 29

Rimuovere la molla.
Passaggio 30

Pulisci le sedi di montaggio della molla elicoidale. Usa una spazzola metallica. Usa un detergente spray multiuso.
Passaggio 31

Pulire le sedi di montaggio del braccio della sospensione. Usa una spazzola metallica. Usa un detergente spray multiuso.
Passaggio 32

Installa il distanziale gommato sulla molla elicoidale nuova.
Passaggio 33

Montare la molla.

Sostituzione: molle di sospensione - Mercedes W124. AUTODOC raccomanda:
Assicurati che la molla elicoidale sia posizionata correttamente nelle sue sedi di montaggio.
Passaggio 34

Installare il braccio di controllo sul sottotelaio. Usa un cric idraulico per trasmissione. Usa un piede di porco.
Passaggio 35

Monta il bullone di fissaggio.

Passaggio 36

Sorreggere il braccio di controllo posteriore. Usa un cric idraulico per trasmissione.
Passaggio 37

Connettere il collegamento della barra d'oscillazione al braccio della sospensione.
Passaggio 38

Monta il bullone di fissaggio.
Passaggio 39

Posizionare l'ammortizzatore nel passaruota e fissarlo.
Passaggio 40

Installare gli elementi del supporto superiore dell'ammortizzatore.

Passaggio 41

Avvita gli elementi di fissaggio superiori dell'ammortizzatore.

Passaggio 42

Monta il bullone di fissaggio.
Passaggio 43

Per serrare correttamente i fissaggi, è necessario sollevare i componenti della sospensione fino a raggiungere la relativa posizione di lavoro.

Passaggio 44

Serra gli elementi di fissaggio che collegano il braccio di sospensione allo snodo posteriore. Utilizza una chiave combinata N°22. Utilizza una chiave a bussola N°22. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 70 Nm.
Passaggio 45

Stringere l'elemento di fissaggio che collega il braccio di controllo al sottotelaio. Utilizza una chiave combinata N°19. Utilizza una chiave a bussola N°19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 70 Nm.
Passaggio 46

Stringere l'elemento di fissaggio inferiore dell'ammortizzatore. Utilizza una chiave combinata N°17. Utilizza una chiave a bussola N°17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 55 Nm.
Passaggio 47

Stringere l’elemento di fissaggio che collega la bielletta della barra antirollio al braccio della sospensione. Utilizza una chiave combinata N°13. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 40 Nm.
Passaggio 48

Rimuovere il supporto da sotto il braccio di controllo posteriore.

Sostituzione: molle di sospensione - Mercedes W124. Gli esperti di AUTODOC raccomandano:
Abbassa il cric idraulico delicatamente, senza scatti, per evitare danni ai montaggi e ai meccanismi.
Passaggio 49

Pulisci la sede di montaggio dei cerchioni della ruota. Usa una spazzola metallica. Usa un detergente spray multiuso.
Passaggio 50

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Utilizzare grasso ceramico.
Passaggio 51

Installare la ruota.

AUTODOC raccomanda:
Importante! Tenere la ruota mentre si avvitano i bulloni di fissaggio. Mercedes W124
Passaggio 52

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave a cricchetto.
Passaggio 53

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 110 Nm.
Passaggio 54

Rimuovi i cric e i cunei.
Passaggio 55

Stringere l'elemento di fissaggio superiore dell'ammortizzatore. Usa una chiave a bussola specifica per rimuovere l'ammortizzatore nr. 16. Usa la chiave a bussola per ammortizzatore Nr. DD6. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 30 Nm.
Passaggio 56

Installare il rivestimento del bagagliaio.
Passaggio 57

Chiudere il bagagliaio.
