Come cambiare molle di sospensione della parte anteriore su KIA Sorento JC - Guida alla sostituzione

scaricamenti: 2

Importante!

Questa procedura di sostituzione può essere usata per:
KIA SORENTO I (JC) 2.5 CRDi, KIA SORENTO I (JC) 2.5 CRDi, KIA SORENTO I (JC) 2.4, KIA SORENTO I (JC) 3.5 V6 4WD … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

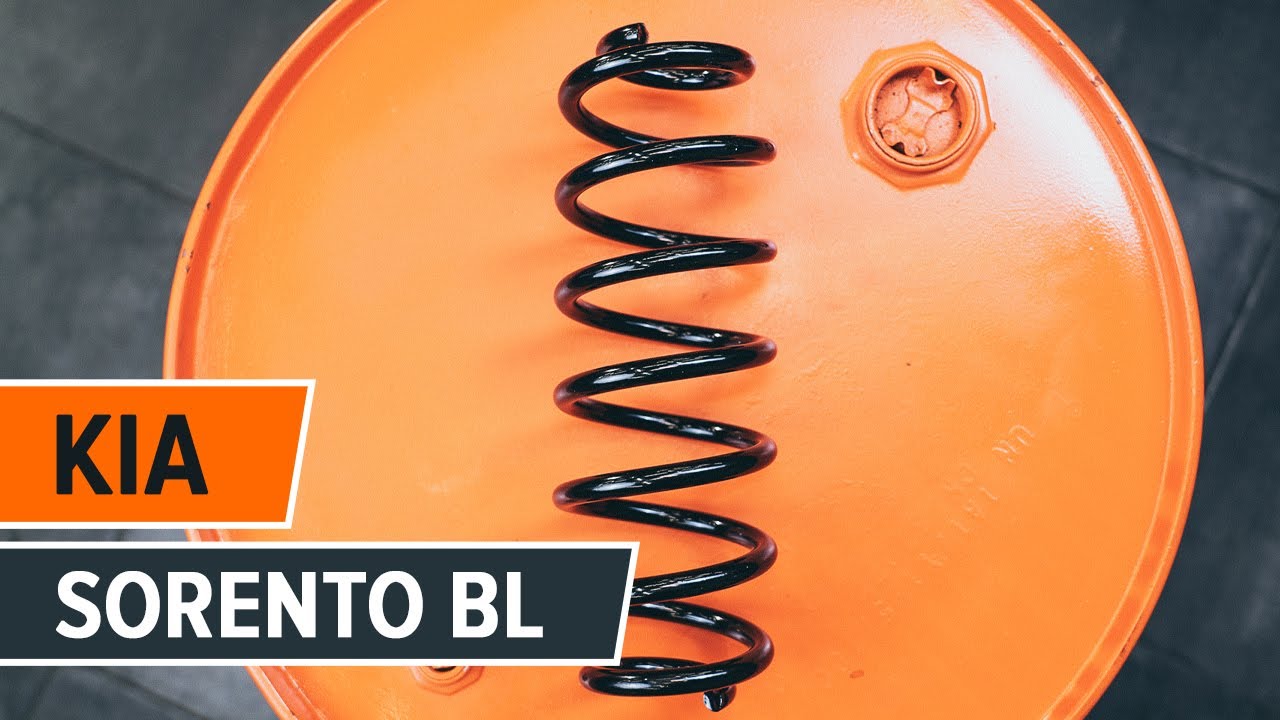

Cambio molla ammortizzatore anteriore KIA SORENTO BL TUTORIAL | AUTODOC

Come cambiare molle di sospensione della parte anteriore su KIA Sorento JC - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Molla Ammortizzatore per SORENTO I (JC) e altri modelli KIA

Prodotti alternativi

Molle ammortizzatori

4044213 LESJÖFORS Molle ammortizzatori

66,73 EUR

Negozio

ADG088382 BLUE PRINT Molle ammortizzatori

69,65 EUR

Negozio

SP2228 MONROE Molle ammortizzatori

69,72 EUR

Negozio

85117 SPIDAN Molle ammortizzatori

72,14 EUR

Negozio

14.870.944 CS Germany Molle ammortizzatori

72,58 EUR

Negozio

2241757 METZGER Molle ammortizzatori

74,78 EUR

Negozio

14913 KILEN Molle ammortizzatori

83,88 EUR

Negozio

998 589 SACHS Molle ammortizzatori

86,42 EUR

Negozio

AF-5089 OPTIMAL Molle ammortizzatori

97,07 EUR

Negozio

J4400311 HERTH+BUSS JAKOPARTS Molle ammortizzatori

113,18 EUR

Negozio

Attrezzi per montaggio dei Molla Ammortizzatore Sorento I (JC)

Sostituzione: molle di sospensione - KIA Sorento JC. Attrezzi che sono necessari:

                      Spazzola metallica

                      WD-40 spray lubrificante

                      Pulitore freni

                      Grasso al rame

                      Chiave combinate N°14

                      Chiave combinate N°19

                      Bussola nr. 12

                      Bussola nr. 14

                      Bussola nr. 22

                      Chiavi a bussola per dadi
cerchio ruote N°21

                      Chiave a cricchetto

                      Chiave dinamometrica

                      Giravite Piatto

                      Giravite phillips

                      Cacciaspina

                      Martello

                      Chiave regolabile

                      Piede di porco

                      Compressore idraulico per molle ammortizzatori

                      Cric idraulico per trasmissione

                      Copertura parafango

                      Cunei ruote

Acquistare utensili

Sostituzione: molle di sospensione - KIA Sorento JC. Gli esperti di AUTODOC raccomandano:

Entrambe le molle elicoidali della sospensione anteriore dovrebbero essere sostituite contemporaneamente.
La procedura di sostituzione è identica per le molle elicoidali di sinistra e di destra della sospensione anteriore.
Si prega di notare: tutti i lavori sulla vettura - KIA Sorento JC - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.21.
Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.

Passaggio 4

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Importante! Tenere la ruota mentre si svitano i bulloni di fissaggio. KIA Sorento JC
Passaggio 5

Smonta le ruote.
Passaggio 6

Svitare gli elementi di fissaggio della leva di manovra superiore. Utilizza una chiave combinata N°14. Utilizza una chiave a bussola N°14. Usa una chiave a cricchetto.
Passaggio 7

Scollegare il cablaggio del sensore ABS.
Passaggio 8

Rimuovi i bulloni di fissaggio. Usa un cacciaspina. Usa un martello.
Passaggio 9

Scollega il braccio di controllo superiore dal fuso a snodo.
Passaggio 10

Pulisci l'elemento di fissaggio della staffa che collega il tubo flessibile del freno al puntone dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 11

Svitare la staffa di fissaggio del tubo flessibile freno dal supporto di ammortizzazione. Utilizza una chiave a bussola N°12. Usa una chiave a cricchetto.
Passaggio 12

Scollegare la staffa di fissaggio del tubo flessibile del freno.
Passaggio 13

Pulisci gli elementi di fissaggio del puntone dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 14

Svita l'elemento di fissaggio inferiore del supporto di ammortizzazione. Utilizza una chiave combinata N°19. Utilizza una chiave a bussola N°22. Usa una chiave a cricchetto.
Passaggio 15

Rimuovi i bulloni di fissaggio. Usa un cacciaspina. Usa un martello.
Passaggio 16

Scollega la parte sottostante del puntone dell'ammortizzatore.

Passaggio 17

Abbassare l'automobile.
Passaggio 18

Aprire il cofano vano motore.
Passaggio 19

Usa una copertura di protezione del parafango per evitare il danneggiamento della verniciatura e dei componenti in plastica dell'auto.
Passaggio 20

Scollega il connettore del debimetro. Usa un giravite piatto.
Passaggio 21

Allenta i morsetti di fissaggio che collegano il condotto dell'aria alla scatola del filtro dell'aria. Usa un cacciavite Phillips.
Passaggio 22

Scollega il tubo di aspirazione del compressore dall'alloggiamento del filtro dell'aria.
Passaggio 23

Scollega il collare di fissaggio del tubo di aspirazione. Usa un cacciavite Phillips.
Passaggio 24

Scollega il tubo di aspirazione dell'aria dall'alloggiamento del filtro dell'aria.
Passaggio 25

Svitare il perno di fissaggio della carcassa del filtro d’aria. Utilizza una chiave a bussola N°12. Usa una chiave a cricchetto.
Passaggio 26

Scollega i fermi di ritenuta del cavo di avviamento. Usa un giravite piatto.
Passaggio 27

Estrarre la carcassa del filtro d’aria.
Passaggio 28

Svita l'elemento di fissaggio superiore del montante supporto ammortizzazione. Utilizza una chiave a bussola N°14. Usa una chiave a cricchetto.

AUTODOC raccomanda:
KIA Sorento JC - Per evitare lesioni, tenere il puntone di sospensione mentre si svitano i bulloni di fissaggio.
Passaggio 29

Estrarre il supporto di ammortizzazione.
Passaggio 30

Montare il supporto di ammortizzazione sul dispositivo speciale per la compressione delle molle.

Sostituzione: molle di sospensione - KIA Sorento JC. Il consiglio di AUTODOC:
Si noti che quando si utilizza il compressore molla, bisogna catturare le spire della molla in modo sicuro, comprimendo la molla dai lati opposti.Garantire la corretta posizione della molla nel portaceppi.Assicurarsi che le spire della molla entrino saldamente nelle manovelle di serraggio.
Passaggio 31

Stringi la molla.
Passaggio 32

Tratta con del prodotto l'asta del puntone dell'ammmortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 33

Rimuovere il dado del montante del supporto di ammortizzazione. Utilizza una chiave combinata N°19. Usa una chiave regolabile.
Passaggio 34

Sgancia la molla elicoidale.

Passaggio 35

Rimuovere il supporto superiore del montante.

AUTODOC raccomanda:
Sostituzione: molle di sospensione - KIA Sorento JC. Ispezionare attentamente il supporto, il soffietto e il tampone paracolpi dell'ammortizzatore. Sostituire se necessario.
Passaggio 36

Rimuovere la molla.
Passaggio 37

Rimuovi il parapolvere e il paracolpi dell'ammortizzatore.

Passaggio 38

Monta la molla sull'ammortizzatore.
Passaggio 39

Installare il parapolvere e il paracolpi sul nuovo ammortizzatore.

Passaggio 40

Stringi la molla.

Passaggio 41

Installare l'elemento di montaggio del supporto di ammortizzazione superiore.
Passaggio 42

Serrare la vite dell'asta pistone supporto ammortizzazione. Utilizza una chiave combinata N°19. Usa una chiave regolabile. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 65 Nm.

Sostituzione: molle di sospensione - KIA Sorento JC. Gli esperti di AUTODOC raccomandano:
Assicurati che la molla sia posizionata correttamente. Evita il suo disallineamento.
Passaggio 43

Diserrare la molla.

Passaggio 44

Rimuovi il puntone dell'ammortizzatore.
Passaggio 45

Installare il supporto di ammortizzazione nell'arco passaruota.
Passaggio 46

Avvita l'elemento di fissaggio superiore del montante supporto ammortizzazione.

AUTODOC raccomanda:
KIA Sorento JC - Per evitare lesioni, tenere il puntone di sospensione mentre si avvitano i bulloni di fissaggio.
Passaggio 47

Stringi l'elemento di fissaggio superiore del supporto di ammortizzazione. Utilizza una chiave a bussola N°14. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 50 Nm.
Passaggio 48

Montare la carcassa del filtro d’aria.
Passaggio 49

Connetti il tubo di aspirazione del compressore all'alloggiamento del filtro dell'aria.
Passaggio 50

Collega il tubo di aspirazione dell'aria all'alloggiamento del filtro dell'aria.
Passaggio 51

Avvitare i bulloni di fissaggio della carcassa del filtro. Utilizza una chiave a bussola N°12. Usa una chiave a cricchetto.
Passaggio 52

Avvita i morsetti di fissaggio che collegano il condotto dell'aria alla scatola del filtro dell'aria. Usa un cacciavite Phillips.
Passaggio 53

Fissa il collare di fissaggio al tubo di aspirazione. Usa un cacciavite Phillips.
Passaggio 54

Collega i fermi di ritenuta dei cavi di avviamento.
Passaggio 55

Collega il connettore del debimetro.
Passaggio 56

Rimuovi la copertura di protezione del parafango. Chiudere il cofano.
Passaggio 57

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 58

Collega la parte sottostante del puntone dell'ammortizzatore. Usa un cacciavite Phillips.
Passaggio 59

Monta il bullone di fissaggio. Usa un cacciaspina. Usa un martello.

Passaggio 60

Avvita l'elemento di fissaggio inferiore del puntone dell'ammortizzatore. Utilizza una chiave combinata N°19. Utilizza una chiave a bussola N°22. Usa una chiave a cricchetto.
Passaggio 61

Collega il braccio di controllo superiore al fuso a snodo. Usa un piede di porco.

Passaggio 62

Monta il bullone di fissaggio. Usa un martello.
Passaggio 63

Collegare il cablaggio del sensore ABS.

Passaggio 64

Serrare gli elementi di fissaggio della leva di manovra superiore. Utilizza una chiave combinata N°14. Utilizza una chiave a bussola N°14. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 55 Nm.
Passaggio 65

Puntellare il braccio. Usa un cric idraulico per trasmissione.
Passaggio 66

Serrare il perno di fissaggio inferiore del supporto di ammortizzazione. Utilizza una chiave combinata N°19. Utilizza una chiave a bussola N°22. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 125 Nm.
Passaggio 67

Rimuovi il supporto da sotto il braccio.

AUTODOC raccomanda:
KIA Sorento JC - Non abbassare il cric di trasmissione in modo brusco per evitare di danneggiare i componenti e i meccanismi dell'auto.
Passaggio 68

Fissare la staffa di fissaggio del tubo flessibile freno.

Passaggio 69

Serrare la staffa di fissaggio del tubo flessibile freno sul supporto di ammortizzazione. Utilizza una chiave a bussola N°12. Usa una chiave a cricchetto.
Passaggio 70

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 71

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: molle di sospensione - KIA Sorento JC. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 72

Installare la ruota.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. KIA Sorento JC
Passaggio 73

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.21.
Passaggio 74

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.21. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 75

Rimuovi i cric e i cunei.
