Intervallo di sostituzione consigliato per la categoria di pezzi Disco freno : 50000 km.

Importante!

Questa procedura di sostituzione può essere usata per:
KIA SORENTO I (JC) 3.8 4WD, KIA SORENTO I (JC) 3.3 V6 4WD, KIA SORENTO I (JC) 3.5 V6 4WD, KIA SORENTO I (JC) 2.4, KIA SORENTO I (JC) 2.5 CRDi, KIA SORENTO I (JC) 2.5 CRDi … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

Come sostituire dischi del freno anteriori e pastiglie freni su KIA SORENTO BL TUTORIAL | AUTODOC

Come cambiare dischi freno della parte anteriore su KIA Sorento JC - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Dischi Freno per SORENTO I (JC) e altri modelli KIA

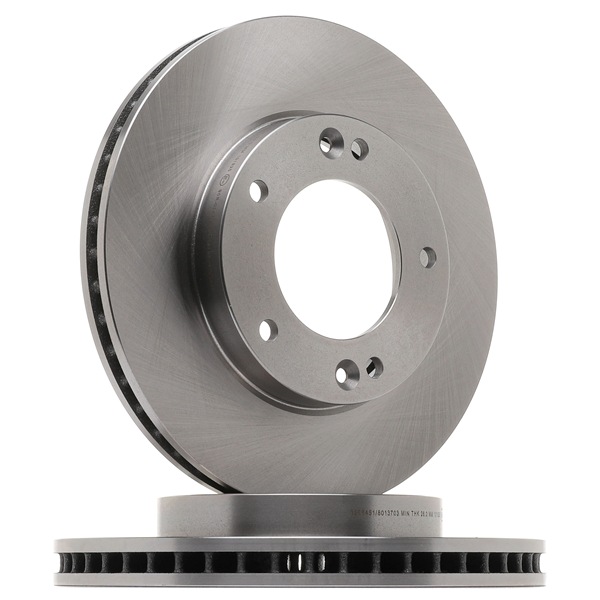

Disco freno

        Disco freno per KIA SORENTO I (JC) 2.4 Benzina (139 CV)

        Disco freno per KIA SORENTO I (JC) 3.5 V6 4WD Benzina (194 CV)

        Disco freno per KIA SORENTO I (JC) 2.5 CRDi Diesel (140 CV)

        Disco freno per KIA SORENTO I (JC) 2.5 CRDi Diesel (170 CV)

        Disco freno per KIA SORENTO I (JC) 3.3 V6 4WD Benzina (248 CV)

        Disco freno per KIA SORENTO I (JC) 3.8 4WD Benzina (266 CV)

Attrezzi per montaggio dei Dischi Freno Sorento I (JC)

Sostituzione: dischi freni - KIA Sorento JC. Attrezzi che potrebbero essere necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Sigillante

                        Grasso per perno guida della pinza freno

                        Grasso al rame

                        Bussola nr. 14

                        Bussola nr. 17

                        Chiavi a bussola per dadi
cerchio ruote N°21

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Arretratore per
pistoncini freni a disco

                        Giravite phillips

                        Piede di porco

                        Cunei ruote

Acquistare utensili

Sostituzione: dischi freni - KIA Sorento JC. I professionisti raccomandano:

Sostituire i dischi dell'automobile KIA Sorento JC in kit completo per ogni asse. Indipendentemente dallo stato dei componenti. Questo renderà il processo di frenatura più uniforme.
La procedura di sostituzione è identica per entrambi i dischi freni sullo stesso asse.
Ogniqualvolta si cambiano i dischi del freno, sostituire anche le pastiglie del freno.
Si prega di notare: tutti i lavori sulla vettura - KIA Sorento JC - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Aprire il cofano vano motore. Svita il tappo del serbatoio del liquido dei freni.
Passaggio 2

Serra le ruote con i cunei.
Passaggio 3

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.21.
Passaggio 4

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.

Passaggio 5

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Importante! Tenere la ruota mentre si svitano i bulloni di fissaggio. KIA Sorento JC
Passaggio 6

Smonta le ruote.
Passaggio 7

Pulisci gli elementi di fissaggio della pinza freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 8

Svitare l'attacco della pinza freno. Utilizza una chiave a bussola N°14. Usa una chiave a cricchetto.
Passaggio 9

Rimuovi i bulloni di fissaggio (2 pezzi).

Passaggio 10

Separa le pastiglie dei freni. Usa un piede di porco.
Passaggio 11

Rimuovere la pinza del freno.

Sostituzione: dischi freni - KIA Sorento JC. Gli esperti di AUTODOC raccomandano:
Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.Controlla il supporto della pinza freno, il perno guida della pinza freno e i parapolveri. Puliscili. Sostituiscili, se necessario.
Passaggio 12

Rimuovere le pastiglie del freno. Usa un piede di porco.
Passaggio 13

Pulisci gli elementi di fissaggio del supporto pinza freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 14

Svitare l'attacco della staffa pinza freno. Utilizza una chiave a bussola N°17. Usa una chiave a cricchetto.
Passaggio 15

Rimuovi i bulloni di fissaggio (2 pezzi).

Passaggio 16

Rimuovere la staffa della pinza.
Passaggio 17

Pulisci gli elementi di fissaggio del disco freno. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 18

Svitare l'attacco del disco freno. Usa un cacciavite Phillips.
Passaggio 19

Rimuovere il disco del freno.
Passaggio 20

Pulisci il mozzo. Usa una spazzola metallica. Tratta la superficie di contatto. Usa il grasso al rame.
Passaggio 21

Installare il disco del freno.
Passaggio 22

Serrare l'attacco del disco freno. Usa un cacciavite Phillips. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 9 Nm.
Passaggio 23

Pulire il sostegno pinza freno da sporco e polvere. Usa una spazzola metallica. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: dischi freni - KIA Sorento JC. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 24

Rimuovere i perni di guida dalla pinza del freno.
Passaggio 25

Pulisci i perni guida della pinza freno.

Passaggio 26

Tratta i perni guida della pinza del freno con il prodotto. Usa il grasso per il perno guida della pinza del freno.
Passaggio 27

Svita i perni guida.
Passaggio 28

Pulisci gli elementi di fissaggio del supporto pinza freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 29

Tratta gli elementi di fissaggio del suppporto pinza freno. Utilizza un sigillante.

Passaggio 30

Installare il sostegno pinza freno.
Passaggio 31

Monta i bulloni di fissaggio (2 pezzi).

Passaggio 32

Serrare il sostegno pinza freno. Utilizza una chiave a bussola N°17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 75 Nm.
Passaggio 33

Installare le pastiglie del freno.
Passaggio 34

Tratta con del prodotto il pistone della pinza freno. Usa un pulitore freni.

Sostituzione: dischi freni - KIA Sorento JC. Il consiglio di AUTODOC:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 35

Premere il pistone della pinza freno. Usa un arretratore per pistoncini freni a disco.
Passaggio 36

Montare la pinza del freno e fissarla.
Passaggio 37

Monta i bulloni di fissaggio (2 pezzi).

Passaggio 38

Serra gli elementi di fissaggio della pinza del freno. Utilizza una chiave a bussola N°14. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 30 Nm.
Passaggio 39

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 40

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: dischi freni - KIA Sorento JC. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 41

Installare la ruota.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. KIA Sorento JC
Passaggio 42

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.21.
Passaggio 43

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.21. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 44

Rimuovi i cric e i cunei.

Sostituzione: dischi freni - KIA Sorento JC. Gli esperti di AUTODOC raccomandano:
Controllare il livello di liquido freni nel serbatoio di espansione e ripristinarne il livello adeguato, se necessario.
Passaggio 45

Stringi il tappo del serbatoio del fluido dei freni. Chiudere il cofano.

Sostituzione: dischi freni - KIA Sorento JC. I professionisti raccomandano:
Senza avviare il motore, premere il pedale del freno più volte finché non viene percepita una resistenza significativa.
