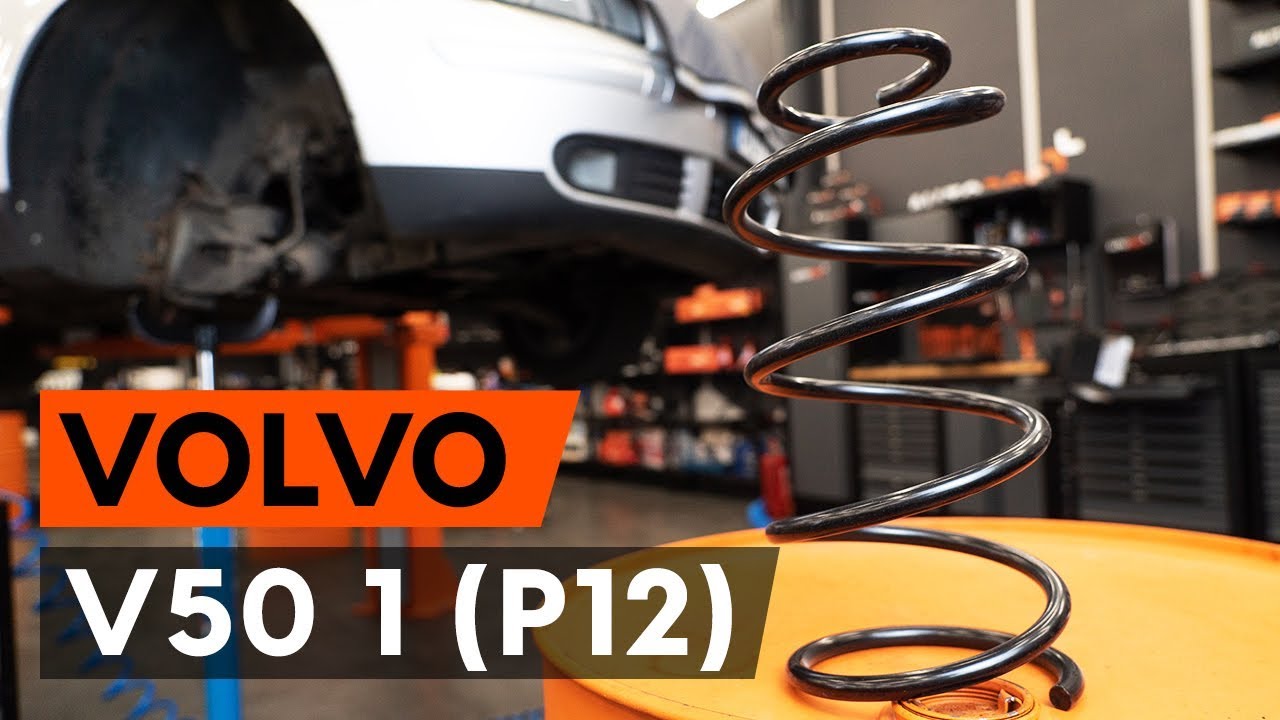

Come cambiare molle di sospensione della parte anteriore su Volvo V50 MW - Guida alla sostituzione

scaricamenti: 10

Importante!

Questa procedura di sostituzione può essere usata per:
VOLVO V50 (545) D2, VOLVO V50 (545) 1.6 D … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

Come sostituire molle di sospensione anteriore su VOLVO V50 1 (P12) [VIDEO TUTORIAL DI AUTODOC]

Come cambiare molle di sospensione della parte anteriore su Volvo V50 MW - Guida alla sostituzione

Prodotti alternativi

Molle ammortizzatori

Attrezzi per montaggio dei Molla Ammortizzatore V50 (MW, 545)

Sostituzione: molle di sospensione - Volvo V50 MW. Elenco degli attrezzi necessari:

                      Spazzola metallica

                      WD-40 spray lubrificante

                      Grasso al rame

                      Chiave combinate N°15

                      Chiave combinate N°18

                      Chiave combinate N°21

                      Bussola a urti №13

                      Bussola a urti №15

                      Bussola a urti №18

                      Bussola a urti №21

                      Punta HEX n.H5

                      Punta HEX n.H6

                      Chiavi a bussola per dadi
cerchio ruote N°19

                      Chiave a bussola per ammortizzatore

                      Chiave a cricchetto

                      Chiave dinamometrica

                      Giramaschi

                      Martello

                      Estrattore giunto sferico

                      Piede di porco

                      Compressore idraulico per molle ammortizzatori

                      Cric idraulico per trasmissione

                      Copertura parafango

                      Cunei ruote

Acquistare utensili

Sostituzione: molle di sospensione - Volvo V50 MW. AUTODOC raccomanda:

Entrambe le molle elicoidali della sospensione anteriore dovrebbero essere sostituite contemporaneamente.
La procedura di sostituzione è identica per le molle elicoidali di sinistra e di destra della sospensione anteriore.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: molle di sospensione - Volvo V50 MW. Sequenza raccomandata delle fasi:

Passaggio 1

Aprire il cofano vano motore.
Passaggio 2

Usa una copertura di protezione del parafango per evitare il danneggiamento della verniciatura e dei componenti in plastica dell'auto.
Passaggio 3

Pulisci gli elementi di fissaggio del supporto superiore del puntone dell'ammortizzatore. Usa lo spray WD-40.
Passaggio 4

Allenta gli elementi di fiìssaggio superiori del supporto dell'ammortizzatore. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 5

Serra le ruote con i cunei.
Passaggio 6

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 7

Allenta l'elemento di fissaggio dell'albero di trasmissione. Utilizza una chiave a bussola N°13. Usa un giramaschi.
Passaggio 8

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 9

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Importante! Tenere la ruota mentre si svitano i bulloni di fissaggio. Volvo V50 MW
Passaggio 10

Smonta le ruote.
Passaggio 11

Rimuovi i bulloni di fissaggio.
Passaggio 12

Scollegare il supporto cablaggio sensore ABS.
Passaggio 13

Pulisci gli elementi di fissaggio dei tiranti delle barre stabilizzatrici. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 14

Svita gli elementi di fissaggio che collegano il tirante della barra stabilizzatrice al puntone dell'ammortizzatore. Utilizza una chiave combinata N°15. Usa una chiave HEX N.H5. Usa una chiave a cricchetto.
Passaggio 15

Rimuovere il puntone stabilizzatore trasversale.
Passaggio 16

Scollega il tubo flessibile dall'ammortizzatore. Usa un piede di porco.
Passaggio 17

Pulisci gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 18

Svita gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Utilizza una chiave a bussola N°15. Usa una chiave a cricchetto. Usa un giramaschi.
Passaggio 19

Pulisci gli elementi di fissaggio che collegano il giunto sferico al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 20

Svitare il perno che fissa il giunto sferico al fuso a snodo. Utilizza una chiave combinata N°21.
Passaggio 21

Scollegare il giunto sferico dal fuso a snodo. Usa un estrattore del giunto sferico. Usa un martello.
Passaggio 22

Scollegare il braccio inferiore dal fuso a snodo.
Passaggio 23

Rimuovere l'albero di trasmissione.
Passaggio 24

Puntellare il fuso a snodo. Usa un cric idraulico per trasmissione.
Passaggio 25

Sgancia gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Usa una chiave a bussola specifica per rimuovere l'ammortizzatore. Usa una chiave a cricchetto.
Passaggio 26

Rimuovi i bulloni di fissaggio.
Passaggio 27

Scollegare il fuso a snodo dal supporto di ammortizzazione.
Passaggio 28

Svita l'elemento di fissaggio superiore del montante supporto ammortizzazione.

Sostituzione: molle di sospensione - Volvo V50 MW. Il consiglio degli esperti di AUTODOC:
Per evitare incidenti, tieni saldo il puntone dell'ammortizzatore quando allenti i bulloni.
Passaggio 29

Estrarre il supporto di ammortizzazione.
Passaggio 30

Montare il supporto di ammortizzazione sul dispositivo speciale per la compressione delle molle.

Sostituzione: molle di sospensione - Volvo V50 MW. Consiglio:
Si noti che quando si utilizza il compressore molla, bisogna catturare le spire della molla in modo sicuro, comprimendo la molla dai lati opposti.Garantire la corretta posizione della molla nel portaceppi.Assicurarsi che le spire della molla entrino saldamente nelle manovelle di serraggio.
Passaggio 31

Stringi la molla.
Passaggio 32

Rimuovere il dado del montante del supporto di ammortizzazione. Utilizza una chiave a bussola N°18. Usa una chiave HEX N.H6. Usa una chiave a cricchetto.
Passaggio 33

Rimuovere l'appoggio superiore del supporto di ammortizzazione insieme al cuscinetto di spinta.
Passaggio 34

Rimuovi il parapolvere e il paracolpi dell'ammortizzatore.

AUTODOC raccomanda:
Sostituzione: molle di sospensione - Volvo V50 MW. Ispezionare attentamente il supporto, il soffietto e il tampone paracolpi dell'ammortizzatore. Sostituire se necessario.
Passaggio 35

Sgancia la molla elicoidale.
Passaggio 36

Rimuovere la molla.
Passaggio 37

Monta la molla sull'ammortizzatore.
Passaggio 38

Stringi la molla.
Passaggio 39

Installare il parapolvere e il paracolpi sul nuovo ammortizzatore.
Passaggio 40

Installa il supporto superiore dell'ammortizzatore e il suo cuscinetto.
Passaggio 41

Serrare la vite dell'asta pistone supporto ammortizzazione. Usa una chiave HEX N.H6. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 50 Nm.

Sostituzione: molle di sospensione - Volvo V50 MW. Il consiglio degli esperti di AUTODOC:
Assicurati che la molla sia posizionata correttamente. Evita il suo disallineamento.
Passaggio 42

Diserrare la molla.
Passaggio 43

Rimuovi il puntone dell'ammortizzatore.
Passaggio 44

Installare il supporto di ammortizzazione nell'arco passaruota.
Passaggio 45

Avvita l'elemento di fissaggio superiore del montante supporto ammortizzazione. Non lo serrare.

AUTODOC raccomanda:
Importante! Tenere il puntone di sospensione mentre si avvitano i bulloni di fissaggio. Volvo V50 MW
Passaggio 46

Tratta la sede di montaggio del puntone dell'ammortizzatore sul fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 47

Fissare il supporto di ammortizzazione sul fuso a snodo.
Passaggio 48

Monta il bullone di fissaggio. Utilizza una chiave a bussola N°15.
Passaggio 49

Rimuovi il supporto da sotto il fuso a snodo.

AUTODOC raccomanda:
Volvo V50 MW - Non abbassare il cric di trasmissione in modo brusco per evitare di danneggiare i componenti e i meccanismi dell'auto.
Passaggio 50

Pulisci le scanalature del giunto omocinetico dell'albero di trasmissione. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 51

Montare l'albero di trasmissione.
Passaggio 52

Pulisci la sede di montaggio del giunto sferico. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 53

Collega il giunto sferico al fuso a snodo. Collegare il braccio inferiore al fuso a snodo.
Passaggio 54

Stringi gli elementi di fissaggio del giunto sferico. Utilizza una chiave combinata N°21. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 70 Nm.
Passaggio 55

Avvita l'elemento di fissaggio che collega il puntone dell'ammortizzatore al fuso a snodo. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°21. Usa una chiave a cricchetto. Usa un giramaschi.

Passaggio 56

Serra gli elementi di fissaggio inferiori che collegano l'ammortizzatore al fuso a snodo. Utilizza una chiave a bussola N°15. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 90 Nm.
Passaggio 57

Fissare sul montante il tubo dell'impianto freni.
Passaggio 58

Installa il puntone stabilizzatore trasversale.
Passaggio 59

Serra gli elementi di fissaggio che collegano il tirante della barra stabilizzatrice al puntone dell'ammortizzatore. Utilizza una chiave combinata N°15. Usa una chiave HEX N.H5. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 60 Nm.
Passaggio 60

Collega gli elementi di fissaggio del cavo sensore ABS ai supporti di ammortizzazione.
Passaggio 61

Installa il bullone dell'albero di trasmissione e serralo. Utilizza una chiave a bussola N°13.
Passaggio 62

Tratta con del prodotto gli elementi di fissaggio del puntone dell'ammortizzatore. Usa il grasso al rame.

Passaggio 63

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 64

Pulisci la superficie del disco freno. Usa un pulitore freni.

Sostituzione: molle di sospensione - Volvo V50 MW. I professionisti raccomandano:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 65

Installare la ruota.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. Volvo V50 MW
Passaggio 66

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 67

Abbassare l'automobile.
Passaggio 68

Stringi l'elemento di fissaggio superiore del supporto di ammortizzazione. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 30 Nm.
Passaggio 69

Tratta con del prodotto gli elementi di fissaggio del puntone dell'ammortizzatore. Tratta con del prodotto l'asta del puntone dell'ammmortizzatore. Usa il grasso al rame.
Passaggio 70

Serra il bullone che collega l'albero di trasmissione al mozzo dell ruota. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 35 Nm. +90°

AUTODOC raccomanda:
Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 71

Avvita i bulloni delle ruote seguendo una sequenza incrociata diagonalmente. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 110 Nm.
Passaggio 72

Rimuovi la copertura di protezione del parafango.
Passaggio 73

Chiudere il cofano.
Passaggio 74

Rimuovi i cric e i cunei.
