Intervallo di sostituzione consigliato per la categoria di pezzi Disco freno : 50000 km.

Importante!

Questa procedura di sostituzione può essere usata per:
VW TOURAN (1T1, 1T2) 2.0 TDI, VW TOURAN (1T1, 1T2) 1.6, VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 2.0 TDI 16V, VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 2.0 TDI, VW TOURAN (1T1, 1T2) 2.0 EcoFuel, VW TOURAN (1T1, 1T2) 1.4 TSI, VW TOURAN (1T1, 1T2) 1.4 TSI, VW TOURAN (1T1, 1T2) 1.4 TSI EcoFuel, VW TOURAN (1T1, 1T2) 1.6 BiFuel … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

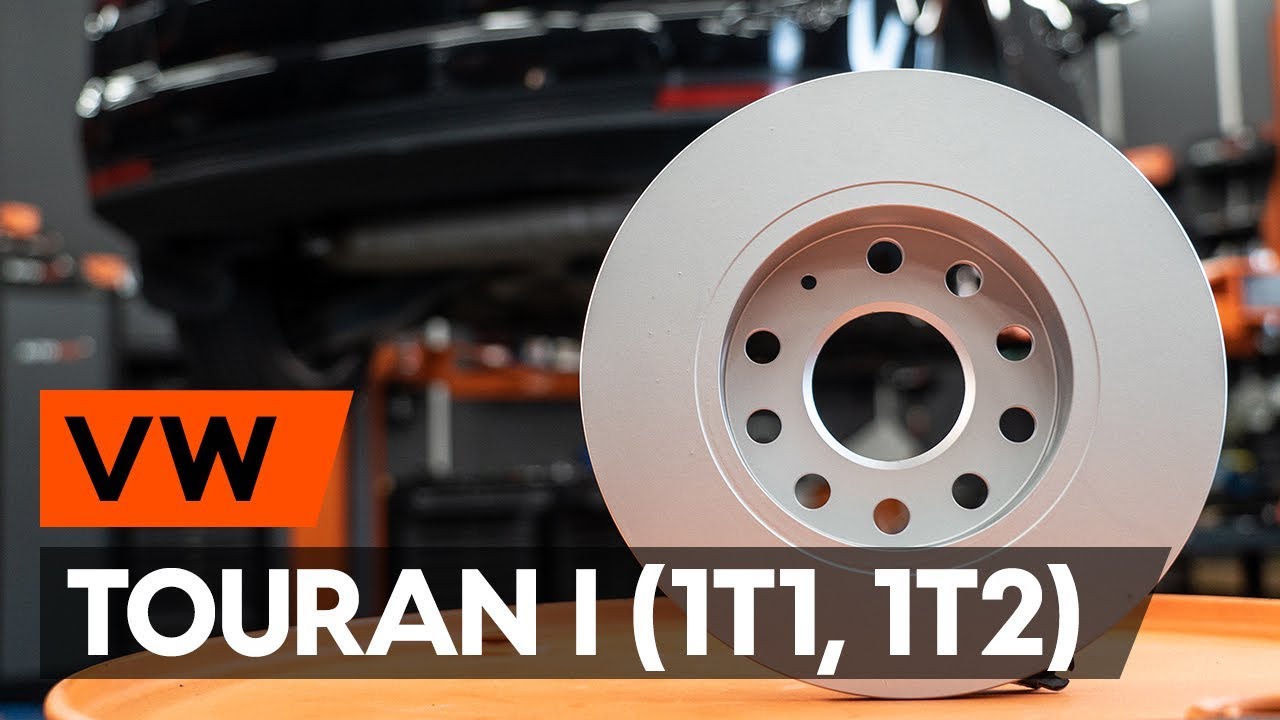

Come sostituire dischi freno posteriori su VW TOURAN 1 (1T1, 1T2) [VIDEO TUTORIAL DI AUTODOC]

Come cambiare dischi freno della parte posteriore su VW Touran 1T1 1T2 - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Dischi Freno per TOURAN (1T1, 1T2) e altri modelli VW

Disco freno

        Disco freno per Touran I (1T1, 1T2) Diesel (136 CV)

        Disco freno per Touran I (1T1, 1T2) Benzina (102 CV)

        Disco freno per Touran I (1T1, 1T2) Diesel (105 CV)

        Disco freno per Touran I (1T1, 1T2) Diesel (140 CV)

        Disco freno per Touran I (1T1, 1T2) Diesel (90 CV)

        Disco freno per Touran I (1T1, 1T2) Diesel (170 CV)

        Disco freno per Touran I (1T1, 1T2) GNC (109 CV)

        Disco freno per Touran I (1T1, 1T2) Benzina (140 CV)

        Disco freno per Touran I (1T1, 1T2) Benzina (170 CV)

Attrezzi per montaggio dei Dischi Freno Touran I (1T1, 1T2)

Sostituzione: dischi freni - VW Touran 1T1 1T2. Elenco degli attrezzi necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Chiave combinate N°13

                        Bussola nr. 13

                        Chiavi XZN nr. 14

                        Punta Torx T30

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Arretratore per
pistoncini freni a disco

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Giramaschi

                        Cacciavite a percussione

                        Piede di porco

                        Cunei ruote

Acquistare utensili

Sostituzione: dischi freni - VW Touran 1T1 1T2. Gli esperti di AUTODOC raccomandano:

Sostituire i dischi dell'automobile VW Touran 1T1 1T2 in kit completo per ogni asse. Indipendentemente dallo stato dei componenti. Questo renderà il processo di frenatura più uniforme.
La procedura di sostituzione è identica per entrambi i dischi freni sullo stesso asse.
Ogniqualvolta si cambiano i dischi del freno, sostituire anche le pastiglie del freno.
Si prega di notare: tutti i lavori sulla vettura - VW Touran 1T1 1T2 - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Aprire il cofano vano motore. Svita il tappo del serbatoio del liquido dei freni.
Passaggio 2

Serra le ruote con i cunei.
Passaggio 3

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 4

Sollevare la parte posteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 5

Svita i bulloni delle ruote.

Sostituzione: dischi freni - VW Touran 1T1 1T2. Consiglio:
Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 6

Smonta le ruote.
Passaggio 7

Pulisci gli elementi di fissaggio della pinza freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 8

Svitare l'attacco della pinza freno. Utilizza una chiave combinata N°13.
Passaggio 9

Rimuovere la pinza del freno. Usa un piede di porco.

Sostituzione: dischi freni - VW Touran 1T1 1T2. Il consiglio di AUTODOC:
Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.Controlla il supporto della pinza freno, il perno guida della pinza freno e i parapolveri. Puliscili. Sostituiscili, se necessario.
Passaggio 10

Rimuovere le pastiglie del freno. Usa un piede di porco.
Passaggio 11

Pulisci gli elementi di fissaggio del supporto pinza freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 12

Svitare l'attacco della staffa pinza freno. Usa la chiave XZN n.14. Usa una chiave a cricchetto. Usa un giramaschi.
Passaggio 13

Rimuovere la staffa della pinza.
Passaggio 14

Pulisci gli elementi di fissaggio del disco freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 15

Svitare l'attacco del disco freno. Usa la chiave Torx T 30. Usa un cacciavite a percussione.
Passaggio 16

Rimuovere il disco del freno.
Passaggio 17

Pulisci il mozzo. Usa una spazzola metallica. Tratta la superficie di contatto. Usa il grasso al rame.
Passaggio 18

Installare il disco del freno.
Passaggio 19

Serrare l'attacco del disco freno. Usa la chiave Torx T 30. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 4 Nm.
Passaggio 20

Pulire il sostegno pinza freno da sporco e polvere. Usa una spazzola metallica. Usa un pulitore freni.

Sostituzione: dischi freni - VW Touran 1T1 1T2. AUTODOC raccomanda:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 21

Installare il sostegno pinza freno.
Passaggio 22

Serrare il sostegno pinza freno. Usa la chiave XZN n.14. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 90 Nm. +90°

AUTODOC raccomanda:
Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 23

Installare le pastiglie del freno.
Passaggio 24

Tratta con del prodotto il pistone della pinza freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: dischi freni - VW Touran 1T1 1T2. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 25

Premere il pistone della pinza freno. Usa un arretratore per pistoncini freni a disco.
Passaggio 26

Montare la pinza del freno e fissarla. Utilizza una chiave a bussola N°13. Utilizza una chiave combinata N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 35 Nm.
Passaggio 27

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 28

Pulisci la superficie del disco freno. Usa un pulitore freni.

Sostituzione: dischi freni - VW Touran 1T1 1T2. Il consiglio degli esperti di AUTODOC:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 29

Installare la ruota.

Importante! Tenere la ruota mentre si avvitano i bulloni di fissaggio. VW Touran 1T1 1T2
Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 30

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 31

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 32

Rimuovi i cric e i cunei.

Sostituzione: dischi freni - VW Touran 1T1 1T2. I professionisti raccomandano:
Controllare il livello di liquido freni nel serbatoio di espansione e ripristinarne il livello adeguato, se necessario.
Passaggio 33

Stringi il tappo del serbatoio del fluido dei freni.

AUTODOC raccomanda:
VW Touran 1T1 1T2 - Senza avviare il motore, premere più volte il pedale del freno finché non risulterà ben fermo.
Passaggio 34

Chiudere il cofano.
