Intervallo di sostituzione consigliato per la categoria di pezzi Pinza freno : 100000 km.

Importante!

Questa procedura di sostituzione può essere usata per:
VW TOURAN (1T1, 1T2) 2.0 TDI, VW TOURAN (1T1, 1T2) 1.6, VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 2.0 TDI 16V, VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 2.0 TDI, VW TOURAN (1T1, 1T2) 2.0 EcoFuel, VW TOURAN (1T1, 1T2) 1.4 TSI, VW TOURAN (1T1, 1T2) 1.4 TSI, VW TOURAN (1T1, 1T2) 1.4 TSI EcoFuel, VW TOURAN (1T1, 1T2) 1.6 BiFuel … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

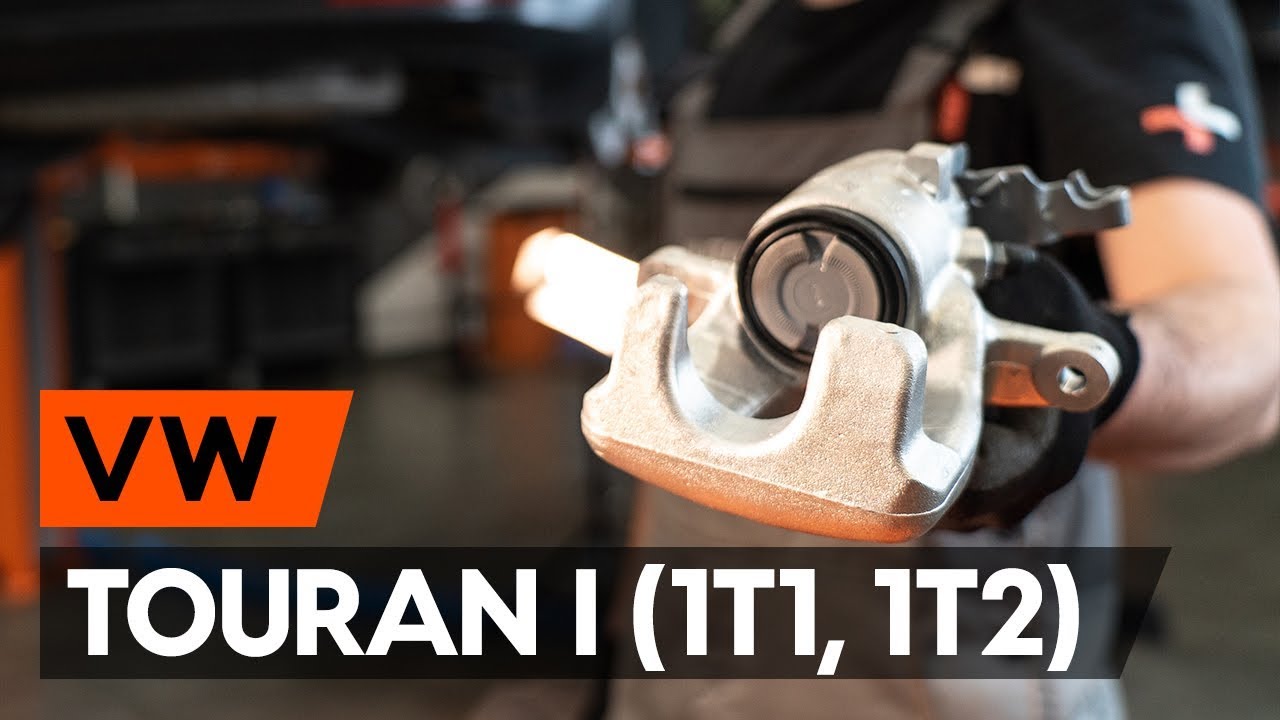

Come sostituire pinza posteriore de freno su VW TOURAN 1 (1T1, 1T2) [VIDEO TUTORIAL DI AUTODOC]

Come cambiare pinza de freno della parte posteriore su VW Touran 1T1 1T2 - Guida alla sostituzione

Prodotti alternativi

Pinza freno

Sostituzione: pinza de freno - VW Touran 1T1 1T2. Attrezzi che saranno necessari:

                      Spazzola metallica

                      WD-40 spray lubrificante

                      Pulitore freni

                      Grasso al rame

                      Chiave combinate N°11

                      Chiave combinate N°13

                      Chiave combinate N°15

                      Bussola nr. 11

                      Bussola nr. 13

                      Punta HEX n.H7

                      Chiavi a bussola per dadi
cerchio ruote N°17

                      Chiave a cricchetto

                      Chiave dinamometrica

                      Contenitore di liquido

                      Kit di spurgo freno pneumatico

                      Clip di fissaggio tubo del freno

                      Piede di porco

                      Martello di gomma

                      Pinze per pompa ad acqua

                      Cunei ruote

Acquistare utensili

Sostituzione: pinza de freno - VW Touran 1T1 1T2. I professionisti raccomandano:

La procedura di sostituzione è identica per le pinze freno di destra e di sinistra sullo stesso asse.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: pinza de freno - VW Touran 1T1 1T2. Utilizzare la seguente procedura:

Passaggio 1

Aprire il cofano vano motore. Svita il tappo del serbatoio del liquido dei freni.
Passaggio 2

Serra le ruote con i cunei.
Passaggio 3

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 4

Sollevare la parte posteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 5

Svita i bulloni delle ruote.

Sostituzione: pinza de freno - VW Touran 1T1 1T2. AUTODOC raccomanda:
Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 6

Smonta le ruote.
Passaggio 7

Pulisci l'area nella quale il tubo del freno è connesso alla pinza, e la zona dei perni guida. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 8

Allentare l'elemento di fissaggio che collega l'impianto dei freni al tubo flessibile del freno. Utilizza una chiave combinata N°11.
Passaggio 9

Allentare l'elemento di fissaggio che collega l'impianto dei freni alla pinza freno. Utilizza una chiave combinata N°11.
Passaggio 10

Stringi il tubo del freno usando una fascetta di fissaggio del tubo freni.
Passaggio 11

Metti un contenitore per la raccolta del fluido freni al di sotto.
Passaggio 12

Svita l'elemento di fissaggio che collega il tubo del freno al tubo flessibile del freno. Utilizza una chiave combinata N°11.

Passaggio 13

Rimuovi il clip di ritenuta del tubo flessibile del freno. Usa un piede di porco.
Passaggio 14

Rimuovi il clip di fissaggio del cavo del freno a mano. Usa un piede di porco.
Passaggio 15

Innesta la leva di azionamento del freno di stazionamento sulla pinza del freno.

Passaggio 16

Scollegare il cavo freno di stazionamento dalla pinza. Usa le pinze per pompa ad acqua.

Passaggio 17

Svitare l'attacco della pinza freno. Utilizza una chiave combinata N°13.
Passaggio 18

Rimuovere la pinza del freno.

Sostituzione: pinza de freno - VW Touran 1T1 1T2. Gli esperti di AUTODOC raccomandano:
Quando sostituisci la pinza del freno è consigliato controllare il tubo flessibile del freno per riscontrare eventuali danni e, se necessario, sostituirla con uno nuovo.Durante la sostituzione della pinza del freno, si raccomanda cambiare anche le pastiglie, nonché di verificare lo stato dei dischi e, se necessario, sostituirli.Se il kit delle nuove pinze freni non contiene perni guida, usa i perni vecchi.
Passaggio 19

Svita l'elemento di fissaggio che collega il tubo del freno alla pinza freno. Utilizza una chiave combinata N°11.
Passaggio 20

Montare la pinza del freno e fissarla.
Passaggio 21

Serra gli elementi di fissaggio della pinza del freno. Utilizza una chiave combinata N°15. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 35 Nm.
Passaggio 22

Installa il cavo del freno di stazionamento nella staffa della pinza del freno. Usa le pinze per pompa ad acqua.

Passaggio 23

Fissa il cavo del freno di stazionamento con il clip di fissaggio.
Passaggio 24

Svita la spina del tubo flessibile del freno. Usa una chiave HEX N.H7. Usa una chiave a cricchetto.
Passaggio 25

Tratta con del prodotto il tubo del freno. Usa un pulitore freni.

Sostituzione: pinza de freno - VW Touran 1T1 1T2. Consiglio:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 26

Avvita l'elemento di fissaggio che collega il tubo del freno alla pinza freno. Utilizza una chiave combinata N°11.
Passaggio 27

Tratta con del prodotto il tubo flessibile del freno. Tratta con del prodotto il tubo del freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: pinza de freno - VW Touran 1T1 1T2. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 28

Avvita l'elemento di fissaggio che collega il tubo del freno al tubo flessibile del freno. Utilizza una chiave combinata N°11.
Passaggio 29

Installa il tubo flessibile del freno al clip di ritenuta. Usa un martello di gomma.
Passaggio 30

Rimuovi la fascetta di fissaggio del tubo freni.
Passaggio 31

Allenta la valvola di spurgo del freno. Utilizza una chiave combinata N°11.
Passaggio 32

Collega il tubo flessibile del kit di spurgo freno pneumatico alla valvola di spurgo del freno.

Passaggio 33

Spurgare la pinza del freno. Senza avviare il motore, premere il pedale del freno più volte finché non viene percepita una resistenza significativa.
Passaggio 34

Serra la vite di spurgo del freno. Utilizza una chiave combinata N°11.
Passaggio 35

Disconnetti il tubo flessibile del kit di spurgo freno pneumatico.

Passaggio 36

Serra la vite di spurgo della pinza freno. Utilizza una chiave a bussola N°11. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 10 Nm.

Passaggio 37

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 38

Pulisci la superficie del disco freno. Usa un pulitore freni.

Sostituzione: pinza de freno - VW Touran 1T1 1T2. Il consiglio di AUTODOC:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 39

Installare la ruota.

AUTODOC raccomanda:
Importante! Tenere la ruota mentre si avvitano i bulloni di fissaggio. VW Touran 1T1 1T2
Passaggio 40

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 41

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 42

Rimuovi i cric e i cunei.

AUTODOC raccomanda:
Importante! Sostituzione: pinza de freno - VW Touran 1T1 1T2. Controllare il livello del liquido dei freni nel serbatoio e rabboccare se necessario.
Passaggio 43

Stringi il tappo del serbatoio del fluido dei freni.
Passaggio 44

Chiudere il cofano.
