Intervallo di sostituzione consigliato per la categoria di pezzi Disco freno : 50000 km.

Importante!

Questa procedura di sostituzione può essere usata per:
VW TOURAN (1T3) 1.4 TSI, VW TOURAN (1T3) 2.0 TDI, VW TOURAN (1T3) 1.4 TSI EcoFuel, VW TOURAN (1T3) 1.4 TSI, VW TOURAN (1T3) 2.0 TDI, VW TOURAN (1T3) 2.0 TDI, VW TOURAN (1T3) 1.6 TDI, VW TOURAN (1T3) 2.0 TDI, VW TOURAN (1T3) 1.2 TSI … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

Come sostituire dischi freno posteriori su VW TOURAN 1t3 [VIDEO TUTORIAL DI AUTODOC]

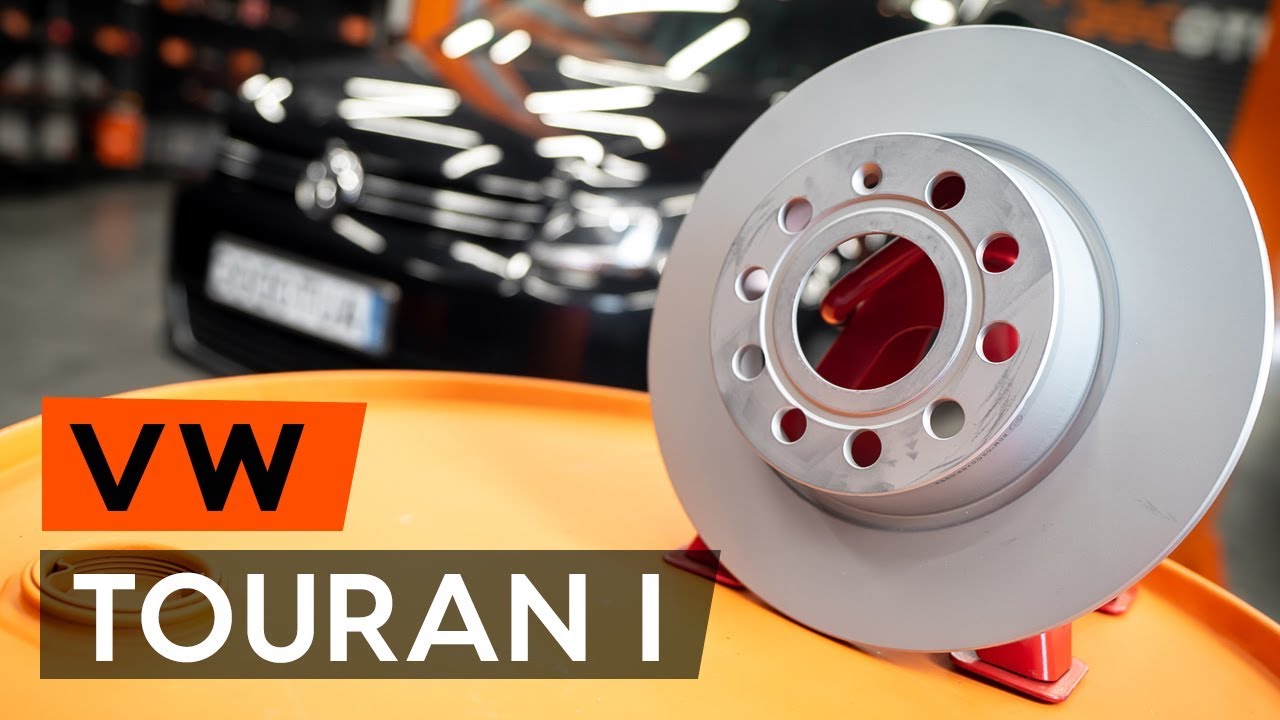

Come cambiare dischi freno della parte posteriore su VW Touran 1T3 - Guida alla sostituzione

Prodotti alternativi

Disco freno

Attrezzi per montaggio dei Dischi Freno Touran I (1T3)

Sostituzione: dischi freni - VW Touran 1T3. Elenco degli attrezzi necessari:

                      Chiavi XZN nr. 14

                      Punta Torx T30

                      Chiave dinamometrica

                      Martello di gomma

                      Grasso al rame

                      Spazzola metallica

                      WD-40 spray lubrificante

                      Pulitore freni

                      Chiavi a bussola per dadi
cerchio ruote N°17

                      Piede di porco

                      Cunei ruote

Acquistare utensili

Sostituzione: dischi freni - VW Touran 1T3. AUTODOC raccomanda:

Sostituire i dischi dell'automobile VW Touran 1T3 in kit completo per ogni asse. Indipendentemente dallo stato dei componenti. Questo renderà il processo di frenatura più uniforme.
La procedura di sostituzione è identica per entrambi i dischi freni sullo stesso asse.
Ogniqualvolta si cambiano i dischi del freno, sostituire anche le pastiglie del freno.
Si prega di notare: tutti i lavori sulla vettura - VW Touran 1T3 - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Aprire il cofano vano motore. Svita il tappo del serbatoio del liquido dei freni.
Passaggio 2

Serra le ruote con i cunei.
Passaggio 3

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 4

Sollevare la parte posteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 5

Svita i bulloni delle ruote.

Sostituzione: dischi freni - VW Touran 1T3. Gli esperti di AUTODOC raccomandano:
Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 6

Smonta le ruote.
Passaggio 7

Scollegare il connettore elettrico del sensore ABS. Staccare la presa del sensore di usura delle pastiglie dei freni. Rimuovi il connettore del sensore ABS. Rimuovere il connettore del sensore di usura delle pastiglie freno.

Fai attenzione!
Alcune auto non sono dotate di sensore di usura delle pastiglie freno.
Passaggio 8

Separa le pastiglie dei freni. Usa un piede di porco.
Passaggio 9

Pulisci gli elementi di fissaggio del supporto pinza freno. Usa una spazzola metallica. Tratta gli elementi di fissaggio del suppporto pinza freno. Usa lo spray WD-40.
Passaggio 10

Svitare l'attacco della staffa pinza freno. Usa la chiave XZN n.14.
Passaggio 11

Rimuovi la pinza freno insieme alla sua staffa.

Sostituzione: dischi freni - VW Touran 1T3. Il consiglio di AUTODOC:
Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.
Passaggio 12

Svitare le viti di fissaggio del disco freno e rimuoverlo. Usa la chiave Torx T30.

Sostituzione: dischi freni - VW Touran 1T3. Il consiglio degli esperti di AUTODOC:
Se necessario, usa un maglio di gomma.
Passaggio 13

Pulisci il mozzo. Usa una spazzola metallica. Tratta la superficie di contatto. Usa il grasso al rame.
Passaggio 14

Rimuovi il grasso anticorrosione dal nuovo disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: dischi freni - VW Touran 1T3. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 15

Installare il disco del freno.
Passaggio 16

Serrare l'attacco del disco freno. Usa la chiave Torx T30. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 4 Nm.
Passaggio 17

Pulisci le sedi di montaggio della pinza e la sua staffa. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 18

Installa la pinza freno insieme alla sua staffa.
Passaggio 19

Serrare il sostegno pinza freno. Usa la chiave XZN n.14. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 90 Nm.
Passaggio 20

Collegare il connettore elettrico del sensore ABS. Collegare la presa del sensore di usura delle pastiglie dei freni.

AUTODOC raccomanda:
VW Touran 1T3 - Premere più volte il pedale del freno a motore spento finché non si avverte aumentare la resistenza.
Passaggio 21

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 22

Installare la ruota.

Sostituzione: dischi freni - VW Touran 1T3. I professionisti raccomandano:
Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 23

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 24

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 25

Rimuovi i cric e i cunei.

AUTODOC raccomanda:
Importante! Sostituzione: dischi freni - VW Touran 1T3. Controllare il livello del liquido dei freni nel serbatoio e rabboccare se necessario.
Passaggio 26

Stringi il tappo del serbatoio del fluido dei freni. Chiudere il cofano.
