Importante!

Questa procedura di sostituzione può essere usata per:
VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.6 FSI, VW Passat Variant (3C5) 2.0 FSI, VW Passat Variant (3C5) 1.9 TDI, VW Passat Variant (3C5) 2.0 TDI 16V, VW Passat Variant (3C5) 1.6, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TFSI, VW Passat Variant (3C5) 3.2 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 16V 4motion, VW Passat Variant (3C5) 2.0 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 3.6 R36 4motion, VW Passat Variant (3C5) 1.4 TSI, VW Passat Variant (3C5) 1.8 TSI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.4 TSI EcoFuel, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 BlueTDI, VW Passat Variant (3C5) 1.6 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 1.8 TSI … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

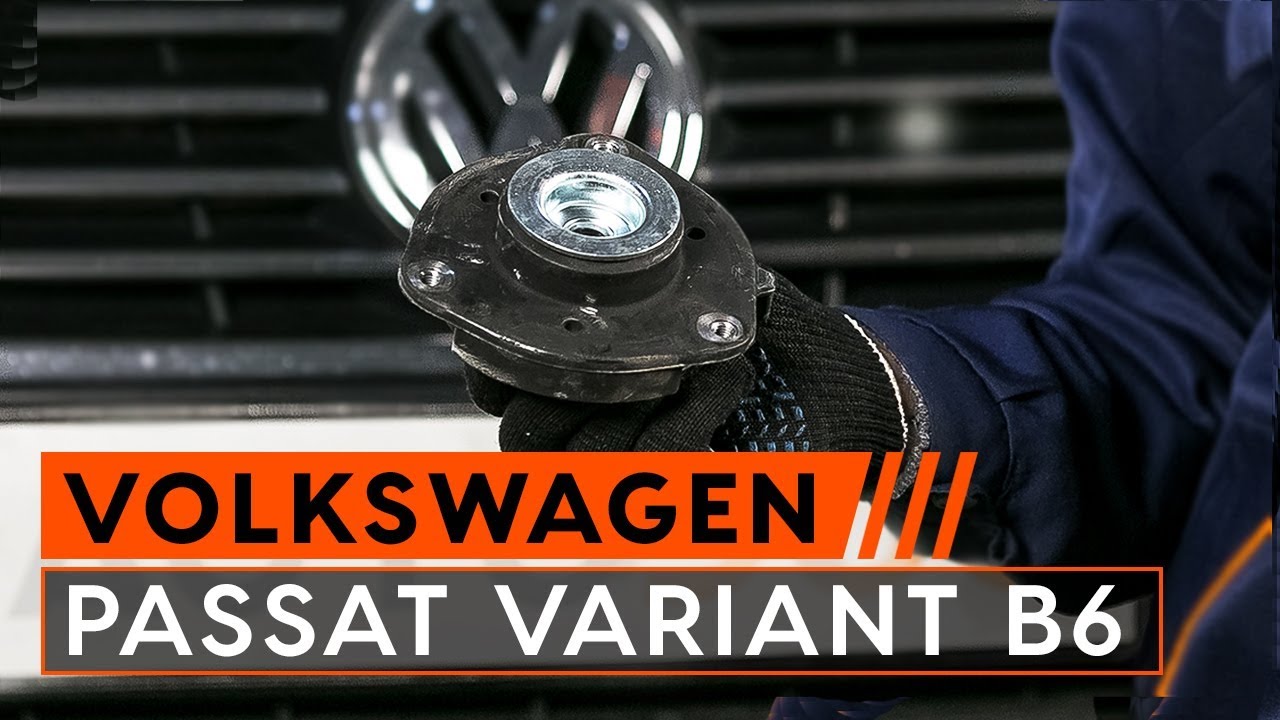

Cambio supporto ammortizzatore VW PASSAT VARIANT B6 3C [TUTORIAL AUTODOC]

Come cambiare supporto ammortizzatore della parte anteriore su VW Passat 3C B6 Variant - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Supporto ammortizzatore e cuscinetto per Passat Variant (3C5) e altri modelli VW

Prodotti alternativi

Cuscinetto volvente, Supporto ammortizz. a molla

VKD 35025 T SKF Cuscinetto volvente, Supporto ammortizz. a molla

21,64 EUR

Negozio

SKFB-1710092 STARK Cuscinetto volvente, Supporto ammortizz. a molla

22,52 EUR

Negozio

SKSS-0670166 STARK Supporto ammortizzatore

25,78 EUR

Negozio

SKSS-0670006 STARK Supporto ammortizzatore

26,99 EUR

Negozio

SKSS-0670021 STARK Supporto ammortizzatore

28,93 EUR

Negozio

SKSS-0670330 STARK Supporto ammortizzatore

29,71 EUR

Negozio

37487/2 ORIGINAL IMPERIUM Cuscinetto volvente, Supporto ammortizz. a molla

42,95 EUR

Negozio

SKSS-0670382 STARK Supporto ammortizzatore

45,04 EUR

Negozio

SKSS-0670171 STARK Supporto ammortizzatore

49,51 EUR

Negozio

SKSS-0670165 STARK Supporto ammortizzatore

51,45 EUR

Negozio

Attrezzi per montaggio dei Supporto ammortizzatore e cuscinetto Passat B6 Variant (3C5)

Sostituzione: supporto ammortizzatore - VW Passat Variant B6. Attrezzi che potrebbero essere necessari:

                      Spazzola metallica

                      WD-40 spray lubrificante

                      Pulitore freni

                      Grasso al rame

                      Chiave combinate N°19

                      Chiave combinate N°21

                      Bussola nr. 13

                      Bussola nr. 17

                      Bussola nr. 18

                      Bussola nr. 21

                      Bussola nr. 24

                      Punta HEX n.H5

                      Punta HEX n.H6

                      Punta Torx T30

                      Chiavi a bussola per dadi
cerchio ruote N°17

                      Chiave a cricchetto

                      Chiave dinamometrica

                      Giramaschi

                      Martello

                      Giravite Piatto

                      Estrattore giunto sferico

                      Piede di porco

                      Copertura parafango

                      Cunei ruote

Acquistare utensili

Sostituzione: supporto ammortizzatore - VW Passat 3C5. Gli esperti di AUTODOC raccomandano:

Tutti i supporti dei puntoni degli ammortizzatori anteriori devono essere sostituiti contemporaneamente.
La procedura di sostituzione è identica per i supporti dei puntoni di sinistra e di destra della sospensione anteriore.
Assicurarsi di sostituire tutti i bulloni e dadi autobloccanti durante l'installazione.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: supporto ammortizzatore - VW Passat Variant B6. Sequenza raccomandata delle fasi:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.

Passaggio 4

Svita i bulloni delle ruote.

Sostituzione: supporto ammortizzatore - VW Passat 3C B6 Variant. Consiglio:
Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 5

Smonta le ruote.
Passaggio 6

Scollegare il cablaggio del sensore ABS. Usa un piede di porco.
Passaggio 7

Scollegare il connettore elettrico del sensore ABS. Usa un giravite piatto.
Passaggio 8

Pulisci gli elementi di fissaggio del supporto pinza freno. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 9

Svitare l'attacco della staffa pinza freno. Utilizza una chiave a bussola N°21. Usa un giramaschi. Usa una chiave a cricchetto.
Passaggio 10

Rimuovi la pinza freno insieme alla sua staffa.

Sostituzione: supporto ammortizzatore - VW Passat 3C5. AUTODOC raccomanda:
Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.Controlla il supporto della pinza freno, il perno guida della pinza freno e i parapolveri. Puliscili. Sostituiscili, se necessario.
Passaggio 11

Pulisci gli elementi di fissaggio del disco freno. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 12

Svitare l'attacco del disco freno. Usa la chiave Torx T 30. Usa una chiave a cricchetto.
Passaggio 13

Rimuovere il disco del freno.
Passaggio 14

Pulisci il mozzo. Usa una spazzola metallica. Tratta la superficie di contatto. Usa il grasso al rame.
Passaggio 15

Pulisci gli elementi di fissaggio dei tiranti delle barre stabilizzatrici. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 16

Svita gli elementi di fissaggio che collegano il tirante della barra stabilizzatrice al puntone dell'ammortizzatore. Utilizza una chiave combinata N°19. Usa una chiave HEX N.H5. Usa una chiave a cricchetto.
Passaggio 17

Pulisci l'elemento di fissaggio che collega le testine tiranti al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 18

Svitare il dado di attacco del gambo al fuso a snodo. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
Passaggio 19

Scollegare il gambo tirante dal fuso a snodo. Usa un estrattore del giunto sferico.
Passaggio 20

Pulisci l'elemento di fissaggio del mozzo della ruota. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 21

Svitare il supporto di fissaggio del mozzo della ruota. Utilizza una chiave a bussola N°24.
Passaggio 22

Pulisci l'elemento di fissaggio che collega il giunto sferico al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 23

Svitare il perno che fissa il giunto sferico al fuso a snodo. Utilizza una chiave a bussola N°17. Usa una chiave a cricchetto.
Passaggio 24

Scollegare il braccio inferiore dal fuso a snodo. Usa un piede di porco.
Passaggio 25

Smontare l'albero conduttore dal mozzo della ruota.
Passaggio 26

Abbassare l'automobile. Aprire il cofano vano motore.
Passaggio 27

Usa una copertura di protezione del parafango per evitare il danneggiamento della verniciatura e dei componenti in plastica dell'auto.

Passaggio 28

Rimuovi la guarnzione griglia sottoparabrezza.
Passaggio 29

Rimuovi le clip dalla griglia di ventilazione di plastica.
Passaggio 30

Solleva e rimuovi la griglia sottoparabrezza.
Passaggio 31

Pulisci gli elementi di fissaggio del supporto superiore del puntone dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 32

Svita l'elemento di fissaggio superiore del montante supporto ammortizzazione. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.

AUTODOC raccomanda:
Importante! Tenere il puntone di sospensione mentre si svitano i bulloni di fissaggio. VW Passat Variant B6
Passaggio 33

Estrarre il supporto di ammortizzazione.
Passaggio 34

Montare il supporto di ammortizzazione sul dispositivo speciale per la compressione delle molle.

Sostituzione: supporto ammortizzatore - VW Passat 3C B6 Variant. Consiglio:
Si noti che quando si utilizza il compressore molla, bisogna catturare le spire della molla in modo sicuro, comprimendo la molla dai lati opposti.Garantire la corretta posizione della molla nel portaceppi.Assicurarsi che le spire della molla entrino saldamente nelle manovelle di serraggio.
Passaggio 35

Stringi la molla.

Passaggio 36

Tratta con del prodotto l'asta del puntone dell'ammmortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 37

Rimuovere il dado del montante del supporto di ammortizzazione. Utilizza una chiave combinata N°21. Usa una chiave HEX N.H6. Usa una chiave a cricchetto.
Passaggio 38

Rimuovere il supporto superiore del montante.

Sostituzione: supporto ammortizzatore - VW Passat 3C5. Il consiglio degli esperti di AUTODOC:
Esamina il parapolvere e il paracolpi dell'ammortizzatore. Sostituiscili, se necessario.
Passaggio 39

Installa il supporto superiore dell'ammortizzatore e il suo cuscinetto.
Passaggio 40

Serrare la vite dell'asta pistone supporto ammortizzazione. Utilizza una chiave combinata N°21. Usa una chiave HEX N.H6. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 60 Nm.

Sostituzione: supporto ammortizzatore - VW Passat Variant B6. Il consiglio di AUTODOC:
Assicurati che la molla sia posizionata correttamente. Evita il suo disallineamento.
Passaggio 41

Tratta con del prodotto l'asta del puntone dell'ammmortizzatore. Usa il grasso al rame.
Passaggio 42

Diserrare la molla.

Passaggio 43

Rimuovi il puntone dell'ammortizzatore.
Passaggio 44

Pulisci le sedi di montaggio del puntone dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 45

Installare il supporto di ammortizzazione nell'arco passaruota.

AUTODOC raccomanda:
VW Passat 3C B6 Variant - Per evitare lesioni, tenere il puntone di sospensione mentre si avvitano i bulloni di fissaggio.
Passaggio 46

Stringi l'elemento di fissaggio superiore del supporto di ammortizzazione. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 15 Nm. +90°

AUTODOC raccomanda:
Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 47

Tratta con del prodotto gli elementi di fissaggio del supporto del puntone dell'ammortizzatore. Usa il grasso al rame.

Passaggio 48

Installa la griglia del sottoparabrezza e fissala.
Passaggio 49

Installa gli elementi di fissaggio della griglia sottoparabrezza di plastica.
Passaggio 50

Installa la guarnizione griglia sottoparabrezza. Rimuovi la copertura di protezione del parafango.
Passaggio 51

Chiudere il cofano. Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 52

Pulisci le scanalature del giunto omocinetico dell'albero di trasmissione. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 53

Installa l'albero di trasmissione all'interno del mozzo della ruota.
Passaggio 54

Collegare il braccio inferiore al fuso a snodo.

Passaggio 55

Stringi gli elementi di fissaggio del giunto sferico. Utilizza una chiave a bussola N°17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 60 Nm.
Passaggio 56

Serrare l'attacco del mozzo. Utilizza una chiave a bussola N°24. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 70 Nm. +90°

AUTODOC raccomanda:
Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 57

Serra gli elementi di fissaggio che collegano il tirante della barra stabilizzatrice al puntone dell'ammortizzatore. Utilizza una chiave combinata N°19. Usa una chiave HEX N.H5. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 60 Nm.
Passaggio 58

Installare il disco del freno.
Passaggio 59

Serrare l'attacco del disco freno. Usa la chiave Torx T30. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 4 Nm.
Passaggio 60

Installa la pinza freno insieme alla sua staffa.
Passaggio 61

Serrare il sostegno pinza freno. Utilizza una chiave a bussola N°21. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 200 Nm.
Passaggio 62

Collegare il cablaggio del sensore ABS.
Passaggio 63

Collegare il connettore elettrico del sensore ABS. Usa un martello.
Passaggio 64

Collegare il gambo tirante al fuso a snodo.
Passaggio 65

Serra il bullone di fissaggio che collega la testina tirante al fuso a snodo. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 100 Nm.
Passaggio 66

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 67

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: supporto ammortizzatore - VW Passat 3C B6 Variant. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 68

Installare la ruota.

Sostituzione: supporto ammortizzatore - VW Passat 3C5. Gli esperti di AUTODOC raccomandano:
Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 69

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 70

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 71

Rimuovi i cric e i cunei.
