Importante!

Questa procedura di sostituzione può essere usata per:
VW SHARAN (7M8, 7M9, 7M6) 2.8 V6 24V, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.8 V6 24V 4motion, VW SHARAN (7M8, 7M9, 7M6) 2.0 TDI, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.0, VW SHARAN (7M8, 7M9, 7M6) 2.8 VR6, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.8 VR6 Syncro, VW SHARAN (7M8, 7M9, 7M6) 2.0 LPG, VW SHARAN (7M8, 7M9, 7M6) 2.0 16V, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI 4motion, VW SHARAN (7M8, 7M9, 7M6) 2.0 TDI, VW SHARAN (7M8, 7M9, 7M6) 1.8 T 20V, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

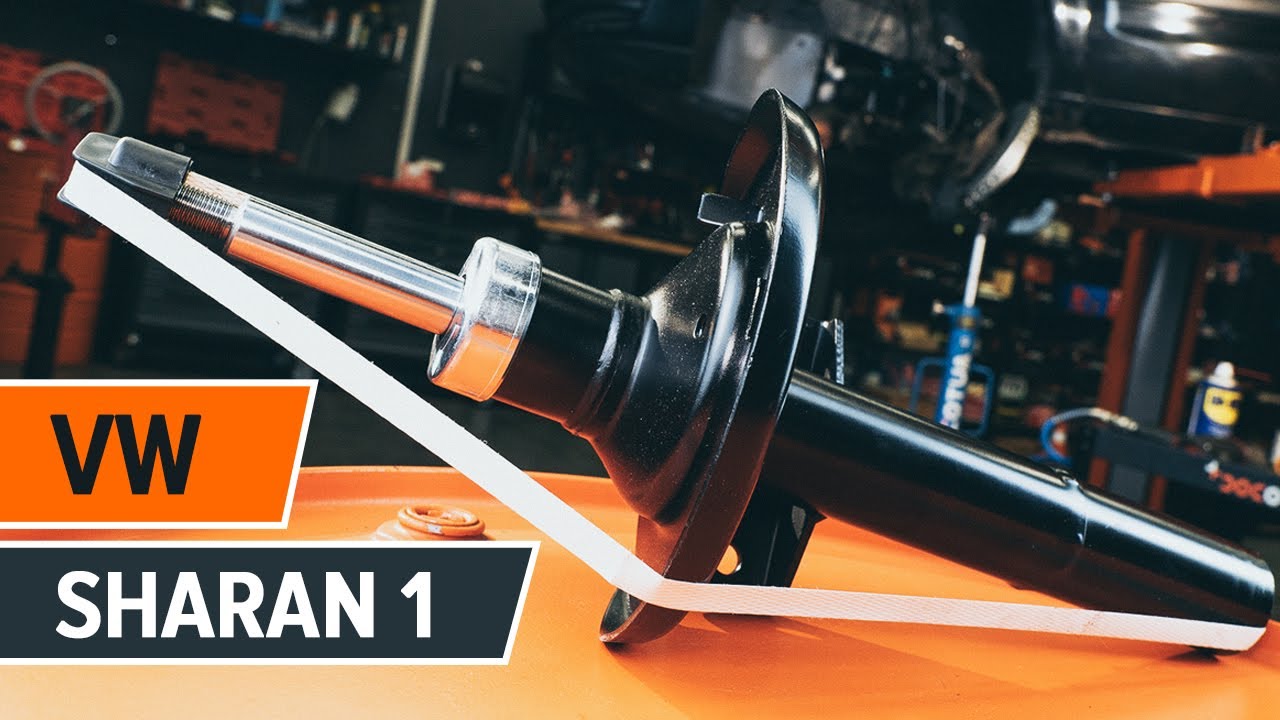

Come sostituire il puntone della parte anteriore dell'ammortizzatore su VW SHARAN 1 [AUTODOC]

Come cambiare ammortizzatore a molla della parte anteriore su VW Sharan 1 - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Ammortizzatori per SHARAN (7M8, 7M9, 7M6) e altri modelli VW

Ammortizzatore

Ammortizzatore a molla

        Ammortizzatore per VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI 4motion Diesel (115 CV)

        Ammortizzatore per VW SHARAN (7M8, 7M9, 7M6) 1.8 T 20V Benzina (150 CV)

        Ammortizzatore per VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI Diesel (90 CV)

        Ammortizzatore per VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI Diesel (130 CV)

        Ammortizzatore per VW SHARAN (7M8, 7M9, 7M6) 2.0 TDI Diesel (136 CV)

        Ammortizzatore per VW SHARAN (7M8, 7M9, 7M6) 2.0 Benzina (115 CV)

        Ammortizzatore per VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI Diesel (150 CV)

        Ammortizzatore per VW SHARAN (7M8, 7M9, 7M6) 2.8 V6 24V Benzina (204 CV)

        Ammortizzatore per VW SHARAN (7M8, 7M9, 7M6) 2.8 VR6 Benzina (174 CV)

Sostituzione: ammortizzatore a molla - VW Sharan 1. Il consiglio di AUTODOC:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso ceramico

                        Grasso al rame

                        Chiave dinamometrica

                        Chiave combinate N°16

                        Bussola nr. 10

                        Bussola nr. 18

                        Bussola nr. 19

                        Bussola nr. 27

                        Dado a risvolto da 21 mm

                        Chiave a bussola per
ammortizzatore

                        Punta HEX n.H7

                        Punta HEX n.H8

                        Chiavi a bussola per dadi
cerchio ruote N°19

                        Chiave a cricchetto

                        Giramaschi

                        compressore idraulico per molle ammortizzatori

                        Piede di porco

                        Cric idraulico per trasmissione

                        Copertura parafango

                        Cunei ruote

Acquistare utensili

Sostituzione: ammortizzatore a molla - VW Sharan 1. Il consiglio degli esperti di AUTODOC:

Entrambi i puntoni dell'ammortizzatore della sospensione anteriore dovrebbero essere sostituiti contemporaneamente.
La procedura di sostituzione è identica per i puntoni di sinistra e di destra della sospensione anteriore.
Si prega di notare: tutti i lavori sulla vettura - VW Sharan 1 - dovrebbero essere effettuati a motore spento.

Eseguire la sostituzione nel seguente ordine:

Passaggio 1

Aprire il cofano vano motore.
Passaggio 2

Usa una copertura di protezione del parafango per evitare il danneggiamento della verniciatura e dei componenti in plastica dell'auto.
Passaggio 3

Svita il tappo del serbatoio del liquido dei freni.
Passaggio 4

Rimuovi la guarnzione griglia sottoparabrezza.
Passaggio 5

Svitare gli elementi di fissaggio del pannello di plastica. Utilizza una chiave a bussola N°10. Usa una chiave a cricchetto.
Passaggio 6

Rimuovere il pannello di plastica.
Passaggio 7

Pulire l'elemento di fissaggio superiore del supporto del puntone di sospensione. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 8

Allenta gli elementi di fiìssaggio superiori del supporto dell'ammortizzatore. Utilizzare un dado a risvolto da 21 mm. Usa una chiave HEX N.H7. Usa una chiave a cricchetto.
Passaggio 9

Serra le ruote con i cunei.

Passaggio 10

Allenta l'elemento di fissaggio dell'albero di trasmissione. Utilizza una chiave a bussola N°27. Usa un giramaschi.
Passaggio 11

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 12

Sollevare l’auto.

Sostituzione: ammortizzatore a molla - VW Sharan 1. Il consiglio di AUTODOC:
Qualora si utilizzi un cric, occorre assicurarsi che poggi su una superficie piana e senza alcuna irregolarità.Assicurarsi inoltre di fissare l'auto con dei cavalletti a martinetto.
Passaggio 13

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si svitano i bulloni di fissaggio. VW Sharan 1
Passaggio 14

Smonta le ruote.
Passaggio 15

Pulire l’elemento di fissaggio che collega la bielletta della barra antirollio al puntone di sospensione. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 16

Svita gli elementi di fissaggio che collegano il tirante della barra stabilizzatrice al puntone dell'ammortizzatore. Utilizza una chiave combinata N°16. Utilizza una chiave a bussola N°19. Usa una chiave a cricchetto.
Passaggio 17

Rimuovere il puntone stabilizzatore trasversale.
Passaggio 18

Scollegare il cablaggio del sensore ABS.
Passaggio 19

Scollega il tubo flessibile dall'ammortizzatore.
Passaggio 20

Separa le pastiglie dei freni. Usa un piede di porco.
Passaggio 21

Pulisci gli elementi di fissaggio del supporto pinza freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 22

Svitare l'attacco della staffa pinza freno. Utilizza una chiave a bussola N°27. Usa una chiave a cricchetto.
Passaggio 23

Rimuovi i bulloni di fissaggio.
Passaggio 24

Rimuovi la pinza freno insieme alla sua staffa.

Sostituzione: ammortizzatore a molla - VW Sharan 1. Il consiglio degli esperti di AUTODOC:
Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.
Passaggio 25

Svita gli elementi di fissaggio che collegano l'albero di trasmissione al mozzo della ruota. Utilizza una chiave a bussola N°27. Usa una chiave a cricchetto.
Passaggio 26

Rimuovi i bulloni di fissaggio.
Passaggio 27

Pulire l'elemento di fissaggio inferiore che collega il puntone di sospensione al fuso a snodo dello sterzo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 28

Svita gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
Passaggio 29

Rimuovi i bulloni di fissaggio.
Passaggio 30

Pulire gli elementi di fissaggio che collegano il giunto sferico al fuso a snodo dello sterzo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 31

Svitare gli elementi di fissaggio del giunto sferico dal fuso a snodo dello sterzo. Usa una chiave HEX N.H8. Usa una chiave a cricchetto.
Passaggio 32

Rimuovi i bulloni di fissaggio.
Passaggio 33

Puntellare il fuso a snodo. Usa un cric idraulico per trasmissione.
Passaggio 34

Scollegare il giunto sferico dal fuso a snodo.
Passaggio 35

Scollega l'albero di trasmissione dal fuso a snodo.

AUTODOC raccomanda:
Assicurati che l'albero di trasmissione non sia scarico (quando l'auto è sollevata).
Passaggio 36

Sgancia gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Usa una chiave a bussola specifica per rimuovere l'ammortizzatore.
Passaggio 37

Scollegare il fuso a snodo dal supporto di ammortizzazione.
Passaggio 38

Svita l'elemento di fissaggio superiore del montante supporto ammortizzazione.

AUTODOC raccomanda:
VW Sharan 1 - Per evitare lesioni, tenere il puntone di sospensione mentre si svitano i bulloni di fissaggio.
Passaggio 39

Estrarre il supporto di ammortizzazione.
Passaggio 40

Posizionare il puntone di sospensione sull'attrezzo di compressione della molla.

Sostituzione: ammortizzatore a molla - VW Sharan 1. Il consiglio di AUTODOC:
Si noti che quando si utilizza il compressore molla, bisogna catturare le spire della molla in modo sicuro, comprimendo la molla dai lati opposti.Garantire la corretta posizione della molla nel portaceppi.Assicurarsi che le spire della molla entrino saldamente nelle manovelle di serraggio.
Passaggio 41

Stringi la molla.
Passaggio 42

Pulire l'asta del pistone del puntone. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 43

Rimuovere il dado del montante del supporto di ammortizzazione. Utilizzare un dado a risvolto da 21 mm. Usa una chiave HEX N.H7. Usa una chiave a cricchetto.
Passaggio 44

Rimuovere il supporto superiore del montante.
Passaggio 45

Sgancia la molla elicoidale.
Passaggio 46

Rimuovere la molla.
Passaggio 47

Rimuovi il parapolvere e il paracolpi dell'ammortizzatore.

AUTODOC raccomanda:
Sostituzione: ammortizzatore a molla - VW Sharan 1. Ispezionare attentamente il supporto, il soffietto e il tampone paracolpi dell'ammortizzatore. Sostituire se necessario.
Passaggio 48

Rimuovi l'ammortizzatore vecchio dal compressore idraulico per molle ammortizzatori.
Passaggio 49

Installa il nuovo ammortizzatore sul compressore idraulico per molle.

Sostituzione: ammortizzatore a molla - VW Sharan 1. I professionisti raccomandano:
Prima dell'installazione, l'ammortizzatore va spurgato manualmente 3-5 volte.
Passaggio 50

Installare il parapolvere e il limitatore flessione dinamica sul nuovo ammortizzatore.
Passaggio 51

Monta la molla sull'ammortizzatore.
Passaggio 52

Stringi la molla.
Passaggio 53

Installa il supporto superiore dell'ammortizzatore e il suo cuscinetto.
Passaggio 54

Serrare la vite dell'asta pistone supporto ammortizzazione. Utilizzare un dado a risvolto da 21 mm. Usa una chiave HEX N.H7. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 60 Nm.

AUTODOC raccomanda:
Assicurati che la molla sia posizionata correttamente. Evita il suo disallineamento.
Passaggio 55

Diserrare la molla.
Passaggio 56

Tratta con del prodotto l'asta del puntone dell'ammmortizzatore. Usa il grasso al rame.
Passaggio 57

Rimuovi il puntone dell'ammortizzatore.
Passaggio 58

Pulisci le sedi di montaggio del puntone dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 59

Pulire gli elementi di fissaggio che collegano il giunto sferico al fuso a snodo dello sterzo. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 60

Pulisci le scanalature del giunto omocinetico dell'albero di trasmissione. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 61

Tratta con del prodotto le scanalature dell'albero di tramissione del giunto omocinetico. Usa il grasso al rame.
Passaggio 62

Installare il supporto di ammortizzazione nell'arco passaruota.
Passaggio 63

Avvitare i fissaggi superiori del supporto del puntone di sospensione. Non lo serrare.

AUTODOC raccomanda:
VW Sharan 1 - Per evitare lesioni, tenere il puntone di sospensione mentre si avvitano i bulloni di fissaggio.
Passaggio 64

Fissare il supporto di ammortizzazione sul fuso a snodo.
Passaggio 65

Monta il bullone di fissaggio.
Passaggio 66

Avvita l'elemento di fissaggio inferiore del puntone dell'ammortizzatore. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
Passaggio 67

Rimuovi il supporto da sotto il fuso a snodo.

AUTODOC raccomanda:
Sostituzione: ammortizzatore a molla - VW Sharan 1. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 68

Installare il fuso a snodo dello sterzo sull'assale CV.
Passaggio 69

Collegare il giunto sferico al fuso a snodo posteriore dello sterzo.
Passaggio 70

Monta il bullone di fissaggio.
Passaggio 71

Avvitare l’elemento di fissaggio del semiasse. Utilizza una chiave a bussola N°27. Usa una chiave a cricchetto.
Passaggio 72

Monta i bulloni di fissaggio.
Passaggio 73

Serrare gli elementi di fissaggio che collegano il giunto sferico al fuso a snodo dello sterzo. Usa una chiave HEX N.H8. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 55 Nm.
Passaggio 74

Installa la pinza freno insieme alla sua staffa.
Passaggio 75

Monta i bulloni di fissaggio.
Passaggio 76

Serrare gli elementi di fissaggio del supporto della pinza del freno. Utilizza una chiave a bussola N°27. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 200 Nm.
Passaggio 77

Installa il puntone stabilizzatore trasversale.
Passaggio 78

Serra gli elementi di fissaggio che collegano il tirante della barra stabilizzatrice al puntone dell'ammortizzatore. Utilizza una chiave combinata N°16. Utilizza una chiave a bussola N°19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 100 Nm.
Passaggio 79

Serrare i fermi inferiori del puntone di sospensione. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 110 Nm.
Passaggio 80

Collegare il cablaggio del sensore ABS.
Passaggio 81

Attaccare il tubo flessibile del freno al puntone di sospensione.
Passaggio 82

Tratta con del prodotto gli elementi di fissaggio del giunto sferico. Usa il grasso al rame.
Passaggio 83

Applicare un prodotto trattante sull’elemento di fissaggio che collega il puntone di sospensione al fuso a snodo. Usa il grasso al rame.
Passaggio 84

Applicare un prodotto trattante sull’elemento di fissaggio che collega la bielletta della barra antirollio al puntone di sospensione. Usa il grasso al rame.
Passaggio 85

Pulisci la sede di montaggio dei cerchioni della ruota. Usa una spazzola metallica.
Passaggio 86

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Utilizzare grasso ceramico.
Passaggio 87

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: ammortizzatore a molla - VW Sharan 1. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 88

Installare la ruota.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. VW Sharan 1
Passaggio 89

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 90

Abbassare l'automobile.
Passaggio 91

Stringere l’elemento di fissaggio del semiasse. Utilizza una chiave a bussola N°27. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 150 Nm. +90°
Passaggio 92

Avvita i bulloni delle ruote seguendo una sequenza incrociata diagonalmente. Usa la chiave a bussola per dadi cerchio ruota n.19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 170 Nm.
Passaggio 93

Rimuovi i cric e i cunei.
Passaggio 94

Stringere gli elementi di fissaggio superiori del supporto del puntone di sospensione. Utilizzare un dado a risvolto da 21 mm. Usa una chiave HEX N.H7. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 70 Nm.
Passaggio 95

Trattare l'elemento di fissaggio del supporto del puntone di sospensione. Usa il grasso al rame.
Passaggio 96

Installare il pannello di plastica.
Passaggio 97

Avvitare gli elementi di fissaggio del pannello di plastica. Utilizza una chiave a bussola N°10. Usa una chiave a cricchetto.
Passaggio 98

Installa la guarnizione griglia sottoparabrezza.

Sostituzione: ammortizzatore a molla - VW Sharan 1. Consiglio:
Senza avviare il motore, premere il pedale del freno più volte finché non viene percepita una resistenza significativa.Controllare il livello di liquido freni nel serbatoio di espansione e ripristinarne il livello adeguato, se necessario.
Passaggio 99

Stringi il tappo del serbatoio del fluido dei freni.
Passaggio 100

Rimuovi la copertura di protezione del parafango.
Passaggio 101

Chiudere il cofano.

Il manuale le è stato d'aiuto?

La preghiamo di valutare questo manuale su una scala da 1 a 5. Se ha delle domande non esiti a chiedere.

Come cambiare molle di sospensione della parte anteriore su VW Sharan 1 - Guida alla sostituzione

Scarichi gratuitamente
4.45 MB
Come cambiare ammortizzatori della parte posteriore su VW Sharan 1 - Guida alla sostituzione

Scarichi gratuitamente
1.8 MB
Come cambiare molle di sospensione della parte posteriore su VW Sharan 1 - Guida alla sostituzione

Scarichi gratuitamente
1.85 MB
Come cambiare pastiglie freno della parte anteriore su VW Sharan 1 - Guida alla sostituzione

Scarichi gratuitamente
1.62 MB
Come cambiare pastiglie freno della parte posteriore su VW Sharan 1 - Guida alla sostituzione

Scarichi gratuitamente
1.88 MB
Come cambiare dischi freno della parte anteriore su VW Sharan 1 - Guida alla sostituzione

Scarichi gratuitamente
2.3 MB

Come cambiare ammortizzatori della parte posteriore su VW Sharan 1 - Guida alla sostituzione

Scarichi gratuitamente
1.8 MB
Come cambiare ammortizzatore a molla della parte anteriore su VW SHARAN (7N1, 7N2) - Guida alla sostituzione

Scarichi gratuitamente
3.88 MB
Come cambiare ammortizzatori della parte posteriore su VW Sharan II (7N1, 7N2) - Guida alla sostituzione

Scarichi gratuitamente
2.87 MB
Come cambiare ammortizzatori della parte posteriore su VW Sharan VAN (7M) - Guida alla sostituzione

Scarichi gratuitamente
1.73 MB
Come cambiare ammortizzatore a molla su un'auto - Guida alla sostituzione

Universale

Scarichi gratuitamente
1.53 MB
Come cambiare ammortizzatori su un'auto - Guida alla sostituzione

Universale

Scarichi gratuitamente
1.07 MB

La Sua pagina del profilo è il Suo assistente personale

Annota le spese dell’auto, con registro e programma di sostituzione, salva materiali preferiti, appunti e documenti

Installi l'applicazione AUTODOC CLUB!

Il suo manager personale delle spese dell'auto, i consigli di manutenzione, i promemoria sui prossimi appuntamenti e intervalli di assistenza, manuali di riparazione fai da te: tutto questo sul suo smartphone.

Scansionare

Per scaricare l'app:

- scansioni il codice QR
- scaricare dall'App Store
- scaricare da Google Play

Consigli e trucchetti per il tuo VW SHARAN (7M8, 7M9, 7M6)

Visualizzare di più

Riparazione alternatore fai da te | I consigli di AUTODOC

357K visualizzazioni

Pubblicato il: 30/11/2022
Come riparare un paraurti in piena autonomia| I consigli di AUTODOC

5K visualizzazioni

Pubblicato il: 01/06/2023
Sostituire la ventola di raffreddamento del motore | I consigli di AUTODOC

22K visualizzazioni

Pubblicato il: 15/11/2020
Come verniciare un'auto con bomboletta spray | I consigli AUTODOC

31K visualizzazioni

Pubblicato il: 25/03/2021
