Importante!

Questa procedura di sostituzione può essere usata per:
VW POLO (9N_) 1.8 GTI, VW POLO (9N_) 1.4, VW POLO (9N_) 1.9 TDI, VW POLO (9N_) 1.4 FSI, VW POLO (9N_) 1.2, VW POLO (9N_) 1.4 TDI, VW POLO (9N_) 1.2, VW POLO (9N_) 1.4 TDI, VW POLO (9N_) 1.2 12V, VW POLO (9N_) 1.4 16V, VW POLO (9N_) 1.4 16V, VW POLO (9N_) 1.4 TDI, VW POLO (9N_) 1.2 12V, VW POLO (9N_) 1.9 SDI, VW POLO (9N_) 1.9 TDI, VW POLO (9N_) 1.4 16V, VW POLO (9N_) 1.6 16V … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

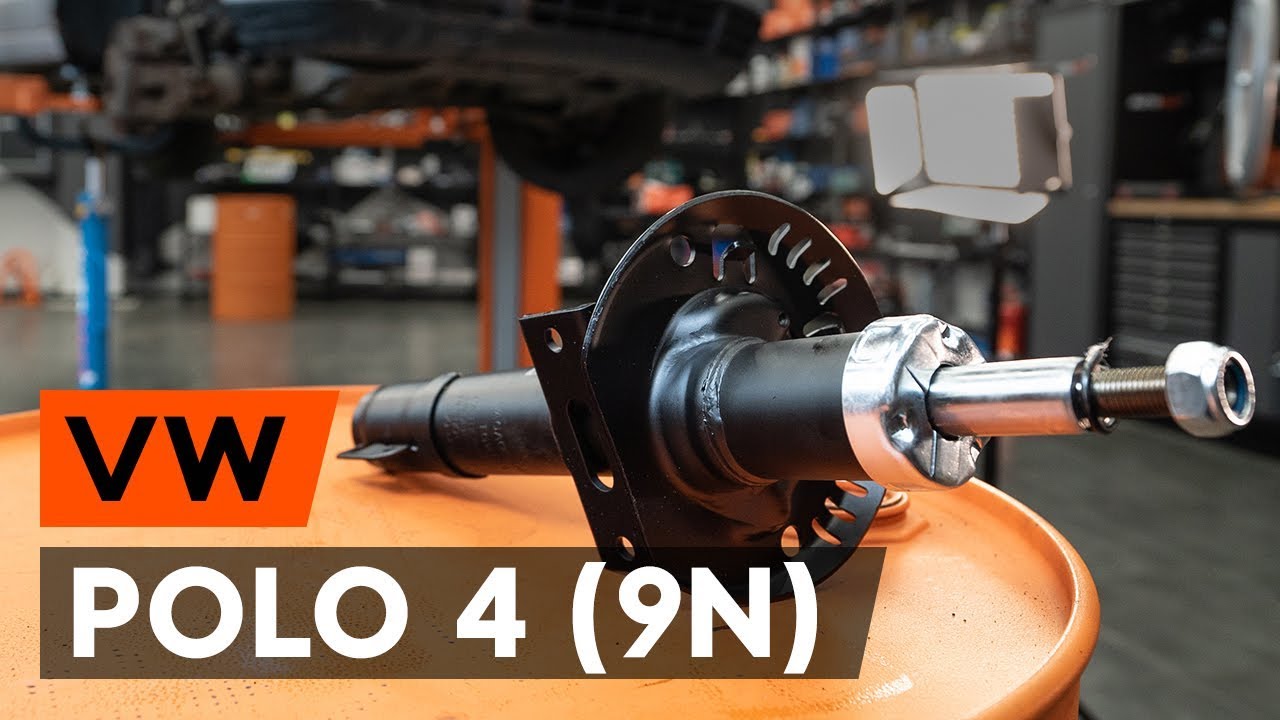

Come sostituire il puntone anteriore dell'ammortizzatore su VW POLO 4 (9N) [AUTODOC]

Tutte le parti che è necessario sostituire – Ammortizzatori per POLO (9N_) e altri modelli VW

Ammortizzatore

Ammortizzatore a molla

        Ammortizzatore per VW POLO (9N_) 1.4 TDI Diesel (70 CV)

        Ammortizzatore per VW POLO (9N_) 1.2 Benzina (54 CV)

        Ammortizzatore per VW POLO (9N_) 1.9 TDI Diesel (101 CV)

        Ammortizzatore per VW POLO (9N_) 1.4 Benzina (83 CV)

        Ammortizzatore per VW POLO (9N_) 1.8 GTI Benzina (150 CV)

        Ammortizzatore per VW POLO (9N_) 1.4 16V Benzina (101 CV)

        Ammortizzatore per VW POLO (9N_) 1.4 TDI Diesel (75 CV)

        Ammortizzatore per VW POLO (9N_) 1.4 16V Benzina (80 CV)

        Ammortizzatore per VW POLO (9N_) 1.4 FSI Benzina (86 CV)

Sostituzione: ammortizzatore a molla - VW Polo 9N. Elenco degli attrezzi necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Bussola nr. 12

                        Bussola nr. 13

                        Bussola nr. 16

                        Bussola nr. 18

                        Bussola nr. 21

                        Chiavi XZN nr. 12

                        Chiave a bussola 12 punte nr. 30

                        Punta HEX n.H6

                        Chiave a bussola per
ammortizzatore

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Cacciaspina

                        Giramaschi

                        Martello

                        Compressore idraulico per molle ammortizzatori

                        Cric idraulico per trasmissione

                        Copertura parafango

                        Cunei ruote

Acquistare utensili

Sostituzione: ammortizzatore a molla - VW Polo 9N. AUTODOC raccomanda:

Entrambi i puntoni dell'ammortizzatore della sospensione anteriore dovrebbero essere sostituiti contemporaneamente.
La procedura di sostituzione è identica per i puntoni di sinistra e di destra della sospensione anteriore.
Si prega di notare: tutti i lavori sulla vettura - VW Polo 9N - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Aprire il cofano vano motore.
Passaggio 2

Usa una copertura di protezione del parafango per evitare il danneggiamento della verniciatura e dei componenti in plastica dell'auto.
Passaggio 3

Pulisci gli elementi di fissaggio del supporto superiore del puntone dell'ammortizzatore. Usa lo spray WD-40.
Passaggio 4

Allenta gli elementi di fiìssaggio superiori del supporto dell'ammortizzatore. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 5

Serra le ruote con i cunei.
Passaggio 6

Svitare il dado di fissaggio del mozzo. Usa la chiave a bussola 12 punte n.30. Usa un giramaschi.
Passaggio 7

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 8

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 9

Svita i bulloni delle ruote.

Sostituzione: ammortizzatore a molla - VW Polo 9N. Consiglio:

Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 10

Smonta le ruote.
Passaggio 11

Pulisci gli elementi di fissaggio dei tiranti delle barre stabilizzatrici. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 12

Svitare il dado e rimuovere la barra stabilizzatrice dal supporto di ammortizzazione. Utilizza una chiave a bussola N°16. Usa una chiave a cricchetto.
Passaggio 13

Pulisci gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 14

Scollega il tubo flessibile dall'ammortizzatore. Utilizza una chiave a bussola N°12.
Passaggio 15

Svita gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Usa la chiave XZN n.12. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto. Usa un giramaschi.
Passaggio 16

Pulisci tutti gli snodi del braccio. Usa una spazzola metallica. Usa lo spray WD-40.

AUTODOC raccomanda:

Sostituzione: ammortizzatore a molla - VW Polo 9N. Dopo aver applicato lo spray, attendere qualche minuto.Indossa degli occhiali di protezione.
Passaggio 17

Svita gli elementi di fissaggio che collegano il giunto sferico al braccio di sospensione. Utilizza una chiave a bussola N°13. Usa un giramaschi.
Passaggio 18

Scollegare il giunto sferico dal braccio.
Passaggio 19

Svita gli elementi di fissaggio che collegano l'albero di trasmissione al mozzo della ruota. Usa la chiave a bussola 12 punte n.30.

Passaggio 20

Rimuovere l'albero di trasmissione. Usa un cacciaspina. Usa un martello.

Passaggio 21

Puntellare il fuso a snodo. Usa un cric idraulico per trasmissione.
Passaggio 22

Rimuovi i bulloni di fissaggio.
Passaggio 23

Sgancia gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Usa una chiave a bussola specifica per rimuovere l'ammortizzatore. Usa una chiave a cricchetto.
Passaggio 24

Scollegare il fuso a snodo dal supporto di ammortizzazione.
Passaggio 25

Svitare il perno di fissaggio superiore del supporto di ammortizzazione.

AUTODOC raccomanda:

VW Polo 9N - Per evitare lesioni, tenere il puntone di sospensione mentre si svitano i bulloni di fissaggio.
Passaggio 26

Estrarre il supporto di ammortizzazione.
Passaggio 27

Montare il supporto di ammortizzazione sul dispositivo speciale per la compressione delle molle.

Sostituzione: ammortizzatore a molla - VW Polo 9N. Il consiglio degli esperti di AUTODOC:

Si noti che quando si utilizza il compressore molla, bisogna catturare le spire della molla in modo sicuro, comprimendo la molla dai lati opposti.Garantire la corretta posizione della molla nel portaceppi.Assicurarsi che le spire della molla entrino saldamente nelle manovelle di serraggio.

Passaggio 28

Stringi la molla.
Passaggio 29

Tratta con del prodotto l'asta del puntone dell'ammmortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 30

Rimuovere il dado del montante del supporto di ammortizzazione. Utilizza una chiave a bussola N°21. Usa una chiave HEX N.H6. Usa una chiave a cricchetto.
Passaggio 31

Rimuovere il supporto di ammortizzazione, il parapolvere e il paracolpi.
Passaggio 32

Sgancia la molla elicoidale.
Passaggio 33

Rimuovere la molla.
Passaggio 34

Rimuovi l'ammortizzatore vecchio dal compressore idraulico per molle ammortizzatori.

AUTODOC raccomanda:

Sostituzione: ammortizzatore a molla - VW Polo 9N. Ispezionare attentamente il supporto, il soffietto e il tampone paracolpi dell'ammortizzatore. Sostituire se necessario.Prima dell'installazione, l'ammortizzatore va spurgato manualmente 3-5 volte.
Passaggio 35

Installa il nuovo ammortizzatore sul compressore idraulico per molle.
Passaggio 36

Installare il parapolvere e il limitatore flessione dinamica sul nuovo ammortizzatore.
Passaggio 37

Monta la molla sull'ammortizzatore.
Passaggio 38

Stringi la molla.
Passaggio 39

Installa il supporto superiore dell'ammortizzatore e il suo cuscinetto.
Passaggio 40

Serrare la vite dell'asta pistone supporto ammortizzazione. Utilizza una chiave a bussola N°21. Usa una chiave HEX N.H6. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 60 Nm.

Sostituzione: ammortizzatore a molla - VW Polo 9N. Gli esperti di AUTODOC raccomandano:

Assicurati che la molla sia posizionata correttamente. Evita il suo disallineamento.
Passaggio 41

Diserrare la molla.
Passaggio 42

Rimuovi il puntone dell'ammortizzatore.
Passaggio 43

Installare il supporto di ammortizzazione nell'arco passaruota.
Passaggio 44

Fissa gli elementi di fissaggio superiori dell'ammortizzatore. Non lo serrare.

Sostituzione: ammortizzatore a molla - VW Polo 9N. Il consiglio di AUTODOC:

Per evitare incidenti, tieni saldo il puntone dell'ammortizzatore quando avviti i bulloni.
Passaggio 45

Tratta la sede di montaggio del puntone dell'ammortizzatore sul fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 46

Fissare il supporto di ammortizzazione sul fuso a snodo.
Passaggio 47

Monta il bullone di fissaggio. Utilizza una chiave a bussola N°18.
Passaggio 48

Avvita l'elemento di fissaggio che collega il puntone dell'ammortizzatore al fuso a snodo. Utilizza una chiave a bussola N°18. Usa la chiave XZN n.12. Usa una chiave a cricchetto.
Passaggio 49

Pulisci le scanalature del giunto omocinetico dell'albero di trasmissione. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 50

Rimuovi il supporto da sotto il fuso a snodo.

Sostituzione: ammortizzatore a molla - VW Polo 9N. AUTODOC raccomanda:

Abbassa il cric idraulico delicatamente, senza scatti, per evitare danni ai montaggi e ai meccanismi.
Passaggio 51

Installa l'albero di trasmissione all'interno del mozzo della ruota.

Passaggio 52

Pulisci la sede di montaggio del giunto sferico. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 53

Unisci il giunto sferico al braccio di sospensione.
Passaggio 54

Avvita gli elementi di fissaggio del giunto sferico. Utilizza una chiave a bussola N°13.
Passaggio 55

Serra gli elementi di fissaggio inferiori che collegano l'ammortizzatore al fuso a snodo. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 60 Nm. +90°

AUTODOC raccomanda:

Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 56

Stringi gli elementi di fissaggio del giunto sferico. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 20 Nm. +90°

AUTODOC raccomanda:

Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 57

Avvitare il dado dell'albero conduttore. Usa la chiave a bussola 12 punte n.30.
Passaggio 58

Fissare sul montante il tubo dell'impianto freni. Utilizza una chiave a bussola N°12.
Passaggio 59

Installa il puntone stabilizzatore trasversale.
Passaggio 60

Serra gli elementi di fissaggio che collegano il tirante della barra stabilizzatrice al puntone dell'ammortizzatore. Utilizza una chiave a bussola N°16. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 40 Nm.
Passaggio 61

Tratta tutti gli snodi del braccio. Tratta con del prodotto gli elementi di fissaggio del puntone dell'ammortizzatore. Usa il grasso al rame.
Passaggio 62

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 63

Pulisci la superficie del disco freno. Usa un pulitore freni.

Sostituzione: ammortizzatore a molla - VW Polo 9N. Consiglio:

Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 64

Installare la ruota.

AUTODOC raccomanda:

Importante! Tenere la ruota mentre si avvitano i bulloni di fissaggio. VW Polo 9N
Passaggio 65

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 66

Abbassare l'automobile.
Passaggio 67

Stringi l'elemento di fissaggio superiore del supporto di ammortizzazione. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 15 Nm. +90°

AUTODOC raccomanda:

Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 68

Tratta con del prodotto gli elementi di fissaggio del supporto del puntone dell'ammortizzatore. Usa il grasso al rame.
Passaggio 69

Avvitare il dado di fissaggio del mozzo della ruota. Usa la chiave a bussola 12 punte n.30. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 50 Nm. +45°

AUTODOC raccomanda:

Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 70

Avvita i bulloni delle ruote seguendo una sequenza incrociata diagonalmente. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 71

Rimuovi i cric e i cunei.

Passaggio 72

Rimuovi la copertura di protezione del parafango.
Passaggio 73

Chiudere il cofano.
