Importante!

Questa procedura di sostituzione può essere usata per:
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

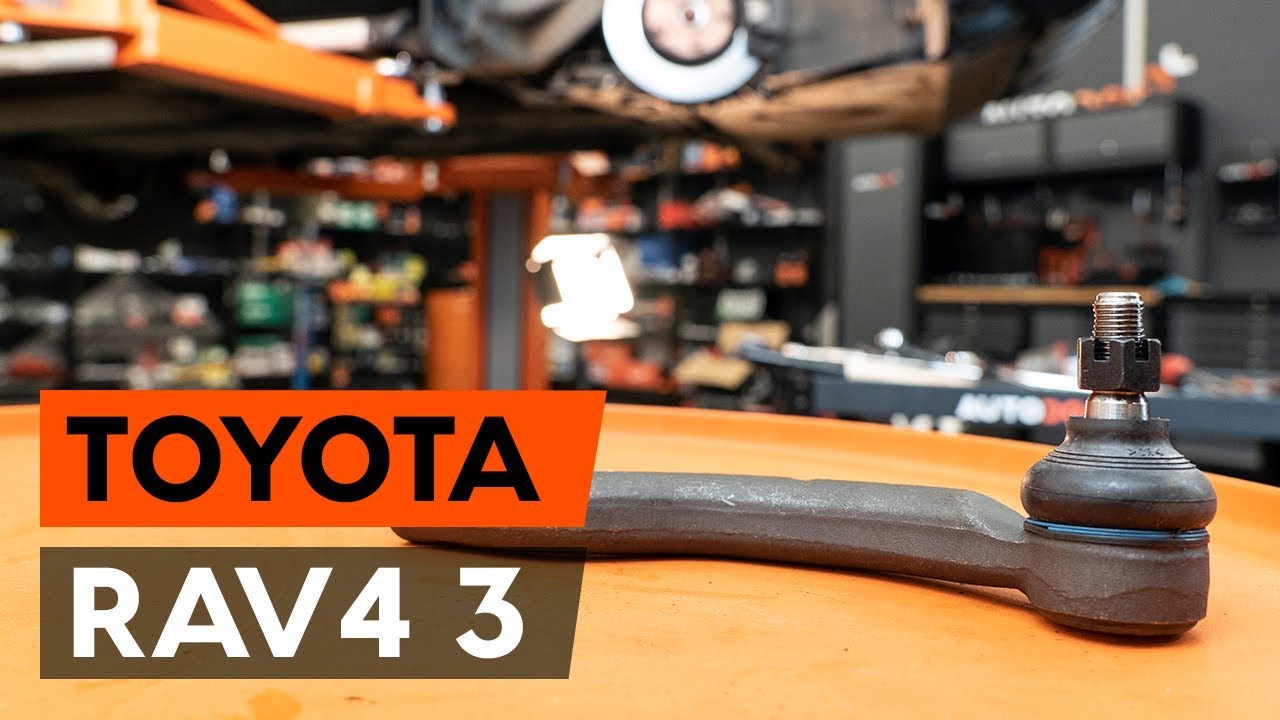

Come sostituire testine sterzo TOYOTA RAV 4 3 (XA30) [VIDEO TUTORIAL DI AUTODOC]

Tutte le parti che è necessario sostituire – Testina dello Sterzo per RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) e altri modelli TOYOTA

Testa barra d'accoppiamento

Kit montaggio, Testa tirante sterzo

        Testa barra d'accoppiamento per TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) Diesel (150 CV)

        Testa barra d'accoppiamento per TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_) Benzina (152 CV)

        Testa barra d'accoppiamento per TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_) Diesel (150 CV)

        Testa barra d'accoppiamento per TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) Diesel (136 CV)

        Testa barra d'accoppiamento per TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) Diesel (177 CV)

        Testa barra d'accoppiamento per TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_) Benzina (158 CV)

        Testa barra d'accoppiamento per TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_) Benzina (158 CV)

Sostituzione: testine sterzo - Toyota RAV4 III. Attrezzi che potrebbero essere necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Grasso al rame

                        Chiave combinate N°21

                        Chiave combinate N°22

                        Bussola nr. 17

                        Chiavi a bussola per dadi
cerchio ruote N°21

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Giramaschi

                        Giravite Piatto

                        Pinze a becco tondo

                        Calibro a corsoio

                        Piede di porco

                        Martello di gomma

                        Estrattore giunto sferico

                        Cunei ruote

Acquistare utensili

Sostituzione: testine sterzo - Toyota RAV4 III. Consiglio:

Sostituisci in coppia le testine tiranti.
La procedura di sostituzione è identica per le testine tiranti di destra e di sinistra sullo stesso asse.
Durante il montaggio usare solo bulloni e dadi nuovi.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: testine sterzo - Toyota RAV4 III. Utilizzare la seguente procedura:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.21.
Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4

Svita i bulloni delle ruote.

AUTODOC raccomanda:

Attenzione! Per evitare lesioni, tenere la ruota mentre si svitano i bulloni di fissaggio. Toyota RAV4 III
Passaggio 5

Smonta le ruote.
Passaggio 6

Pulisci l'elemento di fissaggio che collega le testine tiranti al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 7

Misura e memorizza la posizione precisa del giunto sferico sulla barra di accoppiamento, oppure conta il numero di giri completi al fine di evitare il disallineamento durante il montaggio successivo. Usa un calibro a corsoio.
Passaggio 8

Rimuovere il semicono che fissa il perno di montaggio della testa barra comando sterzo. Usa un giravite piatto. Usa delle pinze a becchi lunghi. Usa un piede di porco.
Passaggio 9

Svitare il dado di attacco del gambo al fuso a snodo. Utilizza una chiave a bussola N°17. Usa un giramaschi.
Passaggio 10

Allentare il controdado di attacco del gambo tirante alla barra. Utilizza una chiave combinata N°21. Utilizza una chiave combinata N°22.
Passaggio 11

Scollegare il gambo tirante dal fuso a snodo. Usa un estrattore del giunto sferico. Usa un martello di gomma.
Passaggio 12

Svitare il gambo dalla barra comando sterzo.
Passaggio 13

Pulisci le sedi di montaggio delle testine tiranti dello sterzo. Usa una spazzola metallica.
Passaggio 14

Tratta con del prodotto le sedi di montaggio delle testine tiranti dello sterzo. Usa il grasso al rame.
Passaggio 15

Avvita una nuova testa barra comando sterzo..

Sostituzione: testine sterzo - Toyota RAV4 III. AUTODOC raccomanda:

Durante l'installazione della barra comando sterzo, ricordati di fare lo stesso numero di giri o di mantenere la stessa lunghezza della filettatura di prima.
Passaggio 16

Collegare il gambo tirante al fuso a snodo.
Passaggio 17

Avvita il dado di serraggio che collega le testine tiranti dello sterzo al fuso a snodo. Utilizza una chiave a bussola N°17. Usa una chiave a cricchetto.
Passaggio 18

Serrare il controdado del gambo. Utilizza una chiave combinata N°21. Utilizza una chiave combinata N°22. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 88 Nm.
Passaggio 19

Serra il bullone di fissaggio che collega la testina tirante al fuso a snodo. Utilizza una chiave a bussola N°17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 49 Nm.
Passaggio 20

Installare il semicono che fissa il perno di montaggio della testa barra comando sterzo.
Passaggio 21

Tratta con del prodotto l'elemento di fissaggio che collega la testina tirante al fuso a snodo. Usa il grasso al rame.
Passaggio 22

Pulisci la sede di montaggio dei cerchioni della ruota. Usa una spazzola metallica.
Passaggio 23

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 24

Installare la ruota.

Sostituzione: testine sterzo - Toyota RAV4 III. Gli esperti di AUTODOC raccomandano:

Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 25

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.21.
Passaggio 26

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 103 Nm.

Sostituzione: testine sterzo - Toyota RAV4 III. I professionisti raccomandano:

Controllare e regolare, se necessario, la campanatura.
Passaggio 27

Rimuovi i cric e i cunei.
