Importante!

Questa procedura di sostituzione può essere usata per I vari passaggi possono variare leggermente a seconda della struttura dell'auto. :
TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 1.8 (ZCA25_, ZCA26_), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 D 4WD (CLA20_, CLA21_), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 (ACA26), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 (ACA28) … Visualizzare di più

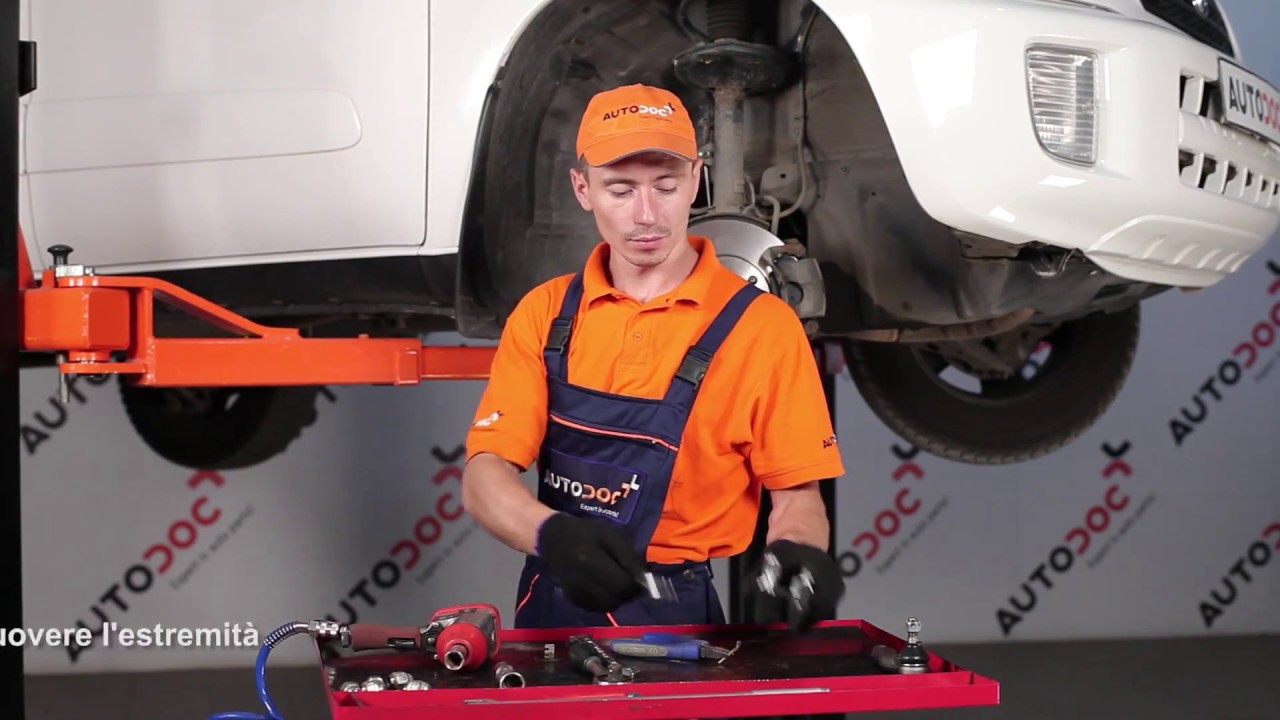

Come sostituire la testa del tirante su TOYOTA RAV4 [TUTORIAL]

Come cambiare testine sterzo su Toyota RAV4 II - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Testina dello Sterzo per RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) e altri modelli TOYOTA

Testina sterzo

Tirante trasversale

Kit riparazione, Barra di accoppiamento

Kit montaggio, Testa tirante sterzo

        Testina sterzo per TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 (ACA28) Benzina (163 CV)

        Testina sterzo per TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 1.8 (ZCA25_, ZCA26_) Benzina (125 CV)

        Testina sterzo per TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 D 4WD (CLA20_, CLA21_) Diesel (116 CV)

        Testina sterzo per TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22) Benzina (152 CV)

        Testina sterzo per TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22) Benzina (163 CV)

        Testina sterzo per TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 (ACA26) Benzina (150 CV)

Sostituzione: testine sterzo - Toyota RAV4 II. Elenco degli attrezzi necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Chiave combinate N°22

                        Bussola nr. 17

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Pinze taglienti

                        Calibro a corsoio

                        Estrattore giunto sferico

                        Cunei ruote

Acquistare utensili

Sostituzione: testine sterzo - Toyota RAV4 II. Gli esperti di AUTODOC raccomandano:

Sostituisci in coppia le testine tiranti.
La procedura di sostituzione è identica per le testine tiranti di destra e di sinistra sullo stesso asse.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: testine sterzo - Toyota RAV4 II. Procedere come segue:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.

Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4

Svita i bulloni delle ruote.

Sostituzione: testine sterzo - Toyota RAV4 II. AUTODOC raccomanda:
Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 5

Smonta le ruote.

Passaggio 6

Misura e memorizza la posizione precisa del giunto sferico sulla barra di accoppiamento, oppure conta il numero di giri completi al fine di evitare il disallineamento durante il montaggio successivo. Usa un calibro a corsoio.
Passaggio 7

Allentare il controdado di attacco del gambo tirante alla barra. Utilizza una chiave combinata N°22.
Passaggio 8

Rimuovere il semicono che fissa il perno di montaggio della testa barra comando sterzo. Usa delle tenaglie.
Passaggio 9

Pulisci l'elemento di fissaggio che collega le testine tiranti al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 10

Misura e memorizza la posizione precisa del giunto sferico sulla barra di accoppiamento, oppure conta il numero di giri completi al fine di evitare il disallineamento durante il montaggio successivo. Usa un calibro a corsoio.
Passaggio 11

Svitare il dado di attacco del gambo al fuso a snodo. Utilizza una chiave a bussola N°17. Usa una chiave a cricchetto.

Passaggio 12

Scollegare il gambo tirante dal fuso a snodo. Usa un estrattore del giunto sferico.
Passaggio 13

Svitare il gambo dalla barra comando sterzo.
Passaggio 14

Pulisci le sedi di montaggio delle testine tiranti dello sterzo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 15

Avvita una nuova testa barra comando sterzo..

Sostituzione: testine sterzo - Toyota RAV4 II. I professionisti raccomandano:
Durante l'installazione della barra comando sterzo, ricordati di fare lo stesso numero di giri o di mantenere la stessa lunghezza della filettatura di prima.
Passaggio 16

Collegare il gambo tirante al fuso a snodo.
Passaggio 17

Avvita il dado di serraggio che collega le testine tiranti dello sterzo al fuso a snodo. Utilizza una chiave a bussola N°17. Usa una chiave a cricchetto.
Passaggio 18

Serra il bullone di fissaggio che collega la testina tirante al fuso a snodo. Utilizza una chiave a bussola N°17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 49 Nm.
Passaggio 19

Installare il semicono che fissa il perno di montaggio della testa barra comando sterzo. Usa delle tenaglie.
Passaggio 20

Misura e memorizza la posizione precisa del giunto sferico sulla barra di accoppiamento, oppure conta il numero di giri completi al fine di evitare il disallineamento durante il montaggio successivo. Usa un calibro a corsoio.

Passaggio 21

Serrare il controdado del gambo. Utilizza una chiave combinata N°22. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 74 Nm.
Passaggio 22

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 23

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: testine sterzo - Toyota RAV4 II. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 24

Installare la ruota.

Sostituzione: testine sterzo - Toyota RAV4 II. Il consiglio di AUTODOC:
Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 25

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 26

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 103 Nm.

Sostituzione: testine sterzo - Toyota RAV4 II. Il consiglio degli esperti di AUTODOC:
Controllare e regolare, se necessario, la campanatura.
Passaggio 27

Rimuovi i cric e i cunei.
