Importante!

Questa procedura di sostituzione può essere usata per:
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD (GSA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD, TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD, TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 4WD (ACR38) … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

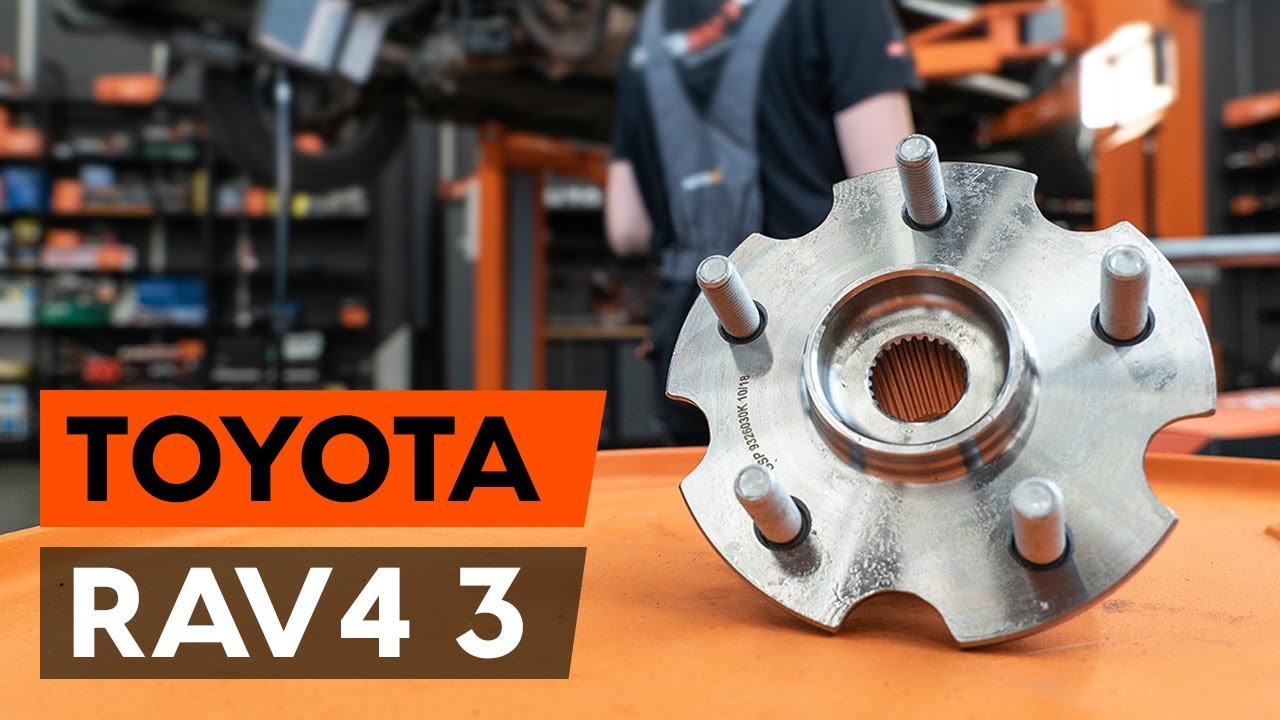

Come sostituire cuscinetto ruota su TOYOTA RAV 4 3 (XA30) [VIDEO TUTORIAL DI AUTODOC]

Tutte le parti che è necessario sostituire – Cuscinetto Ruota per RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) e altri modelli TOYOTA

Kit cuscinetto ruota

Cuscinetto ruota

        Kit cuscinetto ruota per TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_) Benzina (158 CV)

        Kit cuscinetto ruota per TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 4WD (ACR38) Benzina (170 CV)

        Kit cuscinetto ruota per TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_) Benzina (158 CV)

        Kit cuscinetto ruota per TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_) Benzina (152 CV)

        Kit cuscinetto ruota per TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) Diesel (150 CV)

        Kit cuscinetto ruota per TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) Diesel (136 CV)

        Kit cuscinetto ruota per TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD Benzina (148 CV)

        Kit cuscinetto ruota per TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) Diesel (177 CV)

        Kit cuscinetto ruota per TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD Benzina (269 CV)

Sostituzione: сuscinetto ruota - Toyota RAV4 III. Attrezzi che potrebbero essere necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Grasso al rame

                        Bussola nr. 17

                        Bussola nr. 18

                        Bussola nr. 30

                        Chiavi a bussola per dadi
cerchio ruote N°21

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Scalpello piatto

                        Giramaschi

                        Martello

                        Cacciaspina

                        Estrattore mozzo ruota con martello scorrevole

                        Piede di porco

                        Cunei ruote

Acquistare utensili

Sostituzione: сuscinetto ruota - Toyota RAV4 III. AUTODOC raccomanda:

Non riutilizzare il blocco del cuscinetto rimosso della vostra automobile Toyota RAV4 III.
La procedura di sotituzione del cuscinetto del mozzo della ruota è identico per entrambe le ruote sullo stesso asse.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: сuscinetto ruota - Toyota RAV4 III. Procedere come segue:

Passaggio 1

Pulisci l'elemento di fissaggio del mozzo della ruota. Usa lo spray WD-40.
Passaggio 2

Allarga l'acciaccatura dell'elemento di fissaggio dell'albero di trasmissione. Usa un cacciaspina. Usa un martello.
Passaggio 3

Allenta l'elemento di fissaggio dell'albero di trasmissione. Utilizza una chiave a bussola N°30. Usa un giramaschi.
Passaggio 4

Serra le ruote con i cunei.

Passaggio 5

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.21.

Passaggio 6

Sollevare la parte posteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 7

Svita i bulloni delle ruote.

AUTODOC raccomanda:

Importante! Tenere la ruota mentre si svitano i bulloni di fissaggio. Toyota RAV4 III
Passaggio 8

Smonta le ruote.
Passaggio 9

Svita gli elementi di fissaggio che collegano l'albero di trasmissione al mozzo della ruota. Utilizza una chiave a bussola N°30. Usa un giramaschi.
Passaggio 10

Tratta con del prodotto le scanalature dell'albero di tramissione del giunto omocinetico. Usa lo spray WD-40.
Passaggio 11

Rimuovere l'albero di trasmissione. Usa un cacciaspina. Usa un martello.
Passaggio 12

Separa le pastiglie dei freni. Usa un piede di porco.
Passaggio 13

Pulisci gli elementi di fissaggio del supporto pinza freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 14

Svitare l'attacco della staffa pinza freno. Utilizza una chiave a bussola N°17. Usa un giramaschi.
Passaggio 15

Rimuovere la staffa della pinza.

Sostituzione: сuscinetto ruota - Toyota RAV4 III. I professionisti raccomandano:

Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.
Passaggio 16

Pulisci gli elementi di fissaggio del disco freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 17

Rimuovere il disco del freno.
Passaggio 18

Pulisci gli elementi di fissaggio del cuscinetto del mozzo ruota. Usa lo spray WD-40.

Passaggio 19

Svitare la staffa di fissaggio del cuscinetto del mozzo della ruota. Utilizza una chiave a bussola N°17. Usa un giramaschi.
Passaggio 20

Rimuovere il mozzo integralmente con il cuscinetto, in quanto essi costituiscono un blocco non smontabile. Utilizza un estrattore mozzo ruota con martello scorrevole.
Passaggio 21

Pulisci la sede di montaggio del cuscinetto del mozzo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 22

Installare il nuovo mozzo della ruota insieme al rispettivo cuscinetto.
Passaggio 23

Serrare gli elementi di fissaggio del cuscinetto mozzo ruota. Utilizza una chiave a bussola N°17. Usa una chiave a cricchetto.
Passaggio 24

Serra l'elemento di fissaggio del cuscinetto del mozzo ruota. Utilizza una chiave a bussola N°17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 90 Nm.
Passaggio 25

Installa l'albero di trasmissione all'interno del mozzo della ruota.
Passaggio 26

Tratta con del prodotto le scanalature dell'albero di tramissione del giunto omocinetico. Usa il grasso al rame.
Passaggio 27

Avvitare il dado dell'albero conduttore. Utilizza una chiave a bussola N°30. Usa un giramaschi.
Passaggio 28

Tratta con del prodotto il mozzo laddove tocca il disco freno. Usa il grasso al rame.
Passaggio 29

Installare il disco del freno.
Passaggio 30

Pulisci le sedi di montaggio della pinza e la sua staffa. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 31

Installare il sostegno pinza freno.
Passaggio 32

Serrare il sostegno pinza freno. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 88 Nm.
Passaggio 33

Pulisci la superficie del disco freno. Usa una spazzola metallica.
Passaggio 34

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 35

Installare la ruota.

Sostituzione: сuscinetto ruota - Toyota RAV4 III. Gli esperti di AUTODOC raccomandano:

Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 36

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.21.
Passaggio 37

Abbassare l'automobile.
Passaggio 38

Serra il dado dell'albero di trasmissione. Utilizza una chiave a bussola N°30. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 216 Nm.
Passaggio 39

Riacciacca l'elemento di fissaggio dell'albero di trasmissione. Usa uno scalpello piatto per la lavorazione dei metalli. Usa un martello.
Passaggio 40

Avvita i bulloni delle ruote seguendo una sequenza incrociata diagonalmente. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 103 Nm.
Passaggio 41

Rimuovi i cric e i cunei.
