Importante!

Questa procedura di sostituzione può essere usata per:
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD (GSA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0, TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD, TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 4WD (ACR38) … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

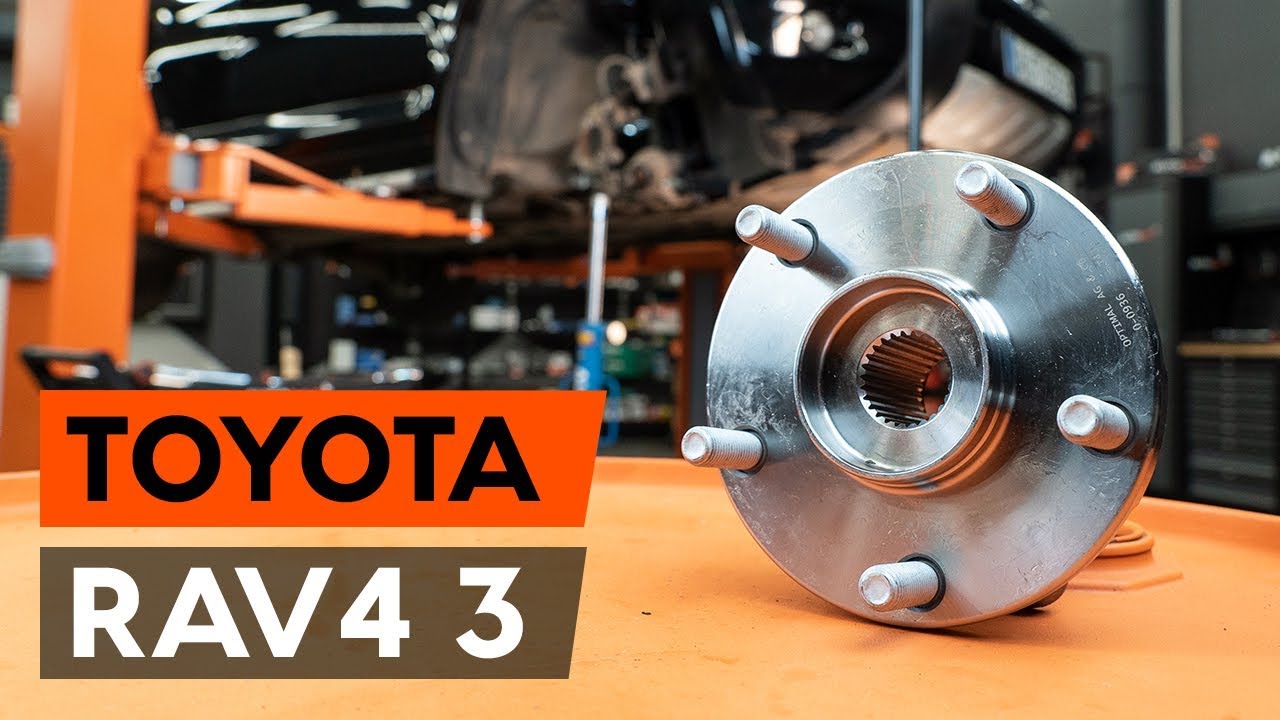

Come sostituire pinza anteriori de freno su TOYOTA RAV 4 3 (XA30) [VIDEO TUTORIAL DI AUTODOC]

Tutte le parti che è necessario sostituire – Cuscinetto Ruota per RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) e altri modelli TOYOTA

Kit cuscinetto ruota

Cuscinetto ruota

        Kit cuscinetto ruota per TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD Benzina (148 CV)

        Kit cuscinetto ruota per TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_) Benzina (158 CV)

        Kit cuscinetto ruota per TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 4WD (ACR38) Benzina (170 CV)

        Kit cuscinetto ruota per TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_) Benzina (158 CV)

        Kit cuscinetto ruota per TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_) Benzina (152 CV)

        Kit cuscinetto ruota per TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) Diesel (150 CV)

        Kit cuscinetto ruota per TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) Diesel (136 CV)

        Kit cuscinetto ruota per TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_) Diesel (150 CV)

        Kit cuscinetto ruota per TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) Diesel (177 CV)

Sostituzione: сuscinetto ruota - Toyota RAV4 III. Elenco degli attrezzi necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Grasso al rame

                        Bussola nr. 17

                        Bussola nr. 18

                        Bussola nr. 30

                        Chiavi a bussola per dadi
cerchio ruote N°21

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Scalpello piatto

                        Giramaschi

                        Martello

                        Cacciaspina

                        Piede di porco

                        Cric idraulico per trasmissione

                        Cunei ruote

Acquistare utensili

Sostituzione: сuscinetto ruota - Toyota RAV4 III. Gli esperti di AUTODOC raccomandano:

Non riutilizzare il blocco del cuscinetto rimosso della vostra automobile Toyota RAV4 III.
La procedura di sotituzione del cuscinetto del mozzo della ruota è identico per entrambe le ruote sullo stesso asse.
Si prega di notare: tutti i lavori sulla vettura - Toyota RAV4 III - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Pulisci l'elemento di fissaggio del mozzo della ruota. Usa lo spray WD-40.
Passaggio 2

Allarga l'acciaccatura dell'elemento di fissaggio dell'albero di trasmissione. Usa un cacciaspina. Usa un martello.
Passaggio 3

Allenta l'elemento di fissaggio dell'albero di trasmissione. Utilizza una chiave a bussola N°30. Usa un giramaschi.
Passaggio 4

Serra le ruote con i cunei.

Passaggio 5

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.21.
Passaggio 6

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 7

Svita i bulloni delle ruote.

Sostituzione: сuscinetto ruota - Toyota RAV4 III. Consiglio:

Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 8

Smonta le ruote.
Passaggio 9

Separa le pastiglie dei freni. Usa un piede di porco.
Passaggio 10

Pulisci gli elementi di fissaggio del supporto pinza freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 11

Svitare l'attacco della staffa pinza freno. Utilizza una chiave a bussola N°17. Usa un giramaschi.
Passaggio 12

Rimuovere la staffa della pinza.

Sostituzione: сuscinetto ruota - Toyota RAV4 III. AUTODOC raccomanda:

Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.
Passaggio 13

Pulisci gli elementi di fissaggio del disco freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 14

Rimuovere il disco del freno.
Passaggio 15

Pulisci gli elementi di fissaggio che collegano il giunto sferico al braccio di controllo della sospensione. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 16

Svita gli elementi di fissaggio che collegano il giunto sferico al braccio di sospensione. Utilizza una chiave a bussola N°17.
Passaggio 17

Scollegare il giunto sferico dal braccio. Usa un piede di porco.

Passaggio 18

Svita gli elementi di fissaggio che collegano l'albero di trasmissione al mozzo della ruota. Utilizza una chiave a bussola N°30. Usa un giramaschi.
Passaggio 19

Tratta con del prodotto le scanalature dell'albero di tramissione del giunto omocinetico. Usa lo spray WD-40.
Passaggio 20

Rimuovere l'albero di trasmissione. Usa un cacciaspina. Usa un martello.

Sostituzione: сuscinetto ruota - Toyota RAV4 III. Il consiglio degli esperti di AUTODOC:

Assicurati che l'albero di trasmissione non sia scarico (quando l'auto è sollevata).

Passaggio 21

Puntellare il fuso a snodo. Usa un cric idraulico per trasmissione.
Passaggio 22

Pulisci gli elementi di fissaggio del cuscinetto del mozzo ruota. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 23

Svitare la staffa di fissaggio del cuscinetto del mozzo della ruota. Utilizza una chiave a bussola N°17. Usa un giramaschi.
Passaggio 24

Rimuovere il mozzo integralmente con il cuscinetto, in quanto essi costituiscono un blocco non smontabile. Usa un piede di porco. Usa un martello.
Passaggio 25

Pulisci la sede di montaggio del cuscinetto del mozzo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 26

Installare il nuovo mozzo della ruota insieme al rispettivo cuscinetto.
Passaggio 27

Serrare gli elementi di fissaggio del cuscinetto mozzo ruota. Utilizza una chiave a bussola N°17. Usa una chiave a cricchetto.
Passaggio 28

Serra l'elemento di fissaggio del cuscinetto del mozzo ruota. Utilizza una chiave a bussola N°17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 96 Nm.
Passaggio 29

Tratta con del prodotto le scanalature dell'albero di tramissione del giunto omocinetico. Usa il grasso al rame.
Passaggio 30

Rimuovi il supporto da sotto il fuso a snodo.

AUTODOC raccomanda:

Sostituzione: сuscinetto ruota - Toyota RAV4 III. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 31

Installa l'albero di trasmissione all'interno del mozzo della ruota.
Passaggio 32

Unisci il giunto sferico al braccio di sospensione. Usa un piede di porco.
Passaggio 33

Avvita gli elementi di fissaggio del giunto sferico. Utilizza una chiave a bussola N°17.
Passaggio 34

Stringi gli elementi di fissaggio del giunto sferico. Utilizza una chiave a bussola N°17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 92 Nm.
Passaggio 35

Tratta con del prodotto il mozzo laddove tocca il disco freno. Usa il grasso al rame.
Passaggio 36

Installare il disco del freno.
Passaggio 37

Pulisci le sedi di montaggio della pinza e la sua staffa. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 38

Installare il sostegno pinza freno.
Passaggio 39

Serrare il sostegno pinza freno. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 98 Nm.
Passaggio 40

Avvitare il dado dell'albero conduttore. Utilizza una chiave a bussola N°30. Usa un giramaschi.
Passaggio 41

Pulisci la superficie del disco freno. Usa una spazzola metallica.
Passaggio 42

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 43

Installare la ruota.

Sostituzione: сuscinetto ruota - Toyota RAV4 III. Gli esperti di AUTODOC raccomandano:

Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 44

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.21.
Passaggio 45

Abbassare l'automobile.
Passaggio 46

Serra il dado dell'albero di trasmissione. Utilizza una chiave a bussola N°30. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 216 Nm.
Passaggio 47

Riacciacca l'elemento di fissaggio dell'albero di trasmissione. Usa uno scalpello piatto per la lavorazione dei metalli. Usa un martello.
Passaggio 48

Avvita i bulloni delle ruote seguendo una sequenza incrociata diagonalmente. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 103 Nm.
