Intervallo di sostituzione consigliato per la categoria di pezzi Kit pastiglie freni : 30000 km.

Importante!

Questa procedura di sostituzione può essere usata per:
VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.6 FSI, VW Passat Variant (3C5) 2.0 FSI, VW Passat Variant (3C5) 1.9 TDI, VW Passat Variant (3C5) 2.0 TDI 16V, VW Passat Variant (3C5) 1.6, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TFSI, VW Passat Variant (3C5) 3.2 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 16V 4motion, VW Passat Variant (3C5) 2.0 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 3.6 R36 4motion, VW Passat Variant (3C5) 1.4 TSI, VW Passat Variant (3C5) 1.8 TSI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.4 TSI EcoFuel, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 BlueTDI, VW Passat Variant (3C5) 1.6 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 1.8 TSI … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

Come sostituire pastiglie freno posteriori su VW PASSAT B6 (3C5) [VIDEO TUTORIAL DI AUTODOC]

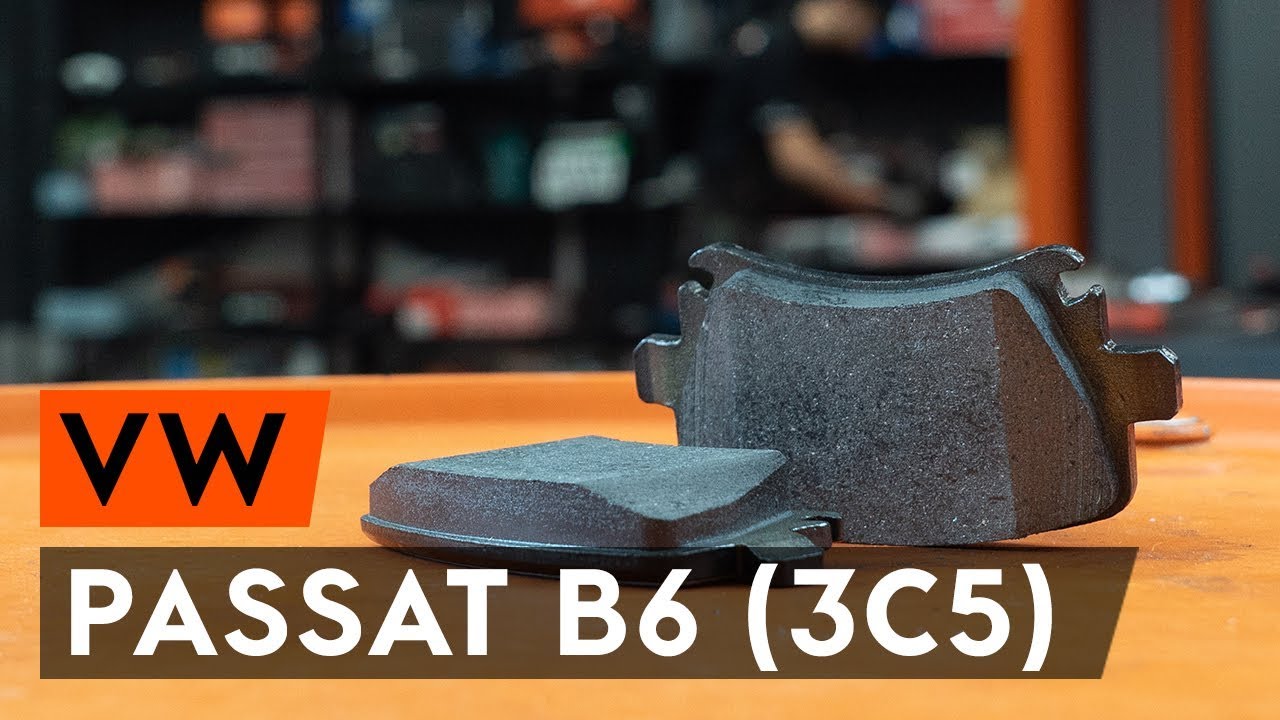

Come cambiare pastiglie freno della parte posteriore su VW Passat 3C B6 Variant - Guida alla sostituzione

Prodotti alternativi

Kit pastiglie freni

Attrezzi per montaggio dei Pastiglie dei freni Passat B6 Variant (3C5)

Sostituzione: pastiglie freni - Passat Variant B6. Elenco degli attrezzi necessari:

                      Spazzola metallica

                      Detergente spray multiuso

                      Pulitore freni

                      Pasta antifischio per freni

                      Grasso al rame

                      Chiave combinate N°15

                      Bussola nr. 13

                      Chiavi a bussola per dadi
cerchio ruote N°17

                      Arretratore per
pistoncini freni a disco

                      Chiave a cricchetto

                      Chiave dinamometrica

                      Cunei ruote

Acquistare utensili

Sostituzione: pastiglie freni - VW Passat 3C5. AUTODOC raccomanda:

Eseguire la sostituzione delle pastiglie freno in kit completo per ogni asse. Questo renderà il processo di frenatura più efficiente.
La procedura di sostituzione è identica per entrambe le pastiglie freno sullo stesso asse.
Attenzione! Spegnere il motore prima di iniziare qualsiasi operazione – Passat B6 3C Variant.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Aprire il cofano vano motore. Svita il tappo del serbatoio del liquido dei freni.
Passaggio 2

Serra le ruote con i cunei.
Passaggio 3

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 4

Sollevare la parte posteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 5

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si svitano i bulloni di fissaggio. VW Passat Variant B6
Passaggio 6

Smonta le ruote.
Passaggio 7

Metta il freno di stazionamento in modalità di servizio.
Passaggio 8

Pulisca i collegamenti del freno di stazionamento. Usa una spazzola metallica. Usa un detergente spray multiuso.
Passaggio 9

Stacchi i collegamenti del freno di stazionamento.
Passaggio 10

Svitare l'attacco della pinza freno. Utilizza una chiave combinata N°15. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 11

Rimuovere la pinza del freno.

Sostituzione: pastiglie freni - Passat 3C5. Il consiglio degli esperti di AUTODOC:
Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.Controlla il supporto della pinza freno, il perno guida della pinza freno e i parapolveri. Puliscili. Sostituiscili, se necessario.
Passaggio 12

Rimuovere le pastiglie del freno. Usa un piede di porco.

Sostituzione: pastiglie freni - VW Passat B6 3C Variant. Il consiglio di AUTODOC:
Misurare lo spessore del disco del freno. Al raggiungimento del suo limite di usura, il componente deve essere sostituito.
Passaggio 13

Pulire il sostegno pinza freno da sporco e polvere. Usa una spazzola metallica. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: pastiglie freni - Passat 3C5. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 14

Tratta con del prodotto la porzione di superficie in cui le pastiglie dei freni entrano in contatto con la pinza del freno. Usa una pasta antifischio.

Sostituzione: pastiglie freni - VW Passat 3C B6 Variant. Gli esperti di AUTODOC raccomandano:
Prima di installare le pastiglie, assicurarsi che la superficie del disco sia pulita.
Passaggio 15

Installare le nuove pastiglie freni.

Sostituzione: pastiglie freni - VW Passat Variant B6. Il consiglio degli esperti di AUTODOC:
Assicurarsi che le fasce delle pastiglie siano rivolte verso il disco.
Passaggio 16

Tratta con del prodotto il pistone della pinza freno. Usa un pulitore freni.

Sostituzione: pastiglie freni - Passat B6 3C Variant. AUTODOC raccomanda:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 17

Premere il pistone della pinza freno. Usa un arretratore per pistoncini freni a disco.
Passaggio 18

Montare la pinza del freno e fissarla. Utilizza una chiave combinata N°15. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 35 Nm.
Passaggio 19

Attacchi il collegamento del freno di stazionamento.
Passaggio 20

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 21

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 22

Installare la ruota.

AUTODOC raccomanda:
Importante! Tenere la ruota mentre si avvitano i bulloni di fissaggio. VW Passat 3C5
Passaggio 23

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 24

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 25

Rimuovi i cric e i cunei.

AUTODOC raccomanda:
Importante! Sostituzione: pastiglie freni - Passat Variant B6. Controllare il livello del liquido dei freni nel serbatoio e rabboccare se necessario.
Passaggio 26

Stringi il tappo del serbatoio del fluido dei freni.

Sostituzione: pastiglie freni - VW Passat B6 3C Variant. I professionisti raccomandano:
Senza avviare il motore, premere il pedale del freno più volte finché non viene percepita una resistenza significativa.
Passaggio 27

Chiudere il cofano.

Sostituzione: pastiglie freni - VW Passat 3C5. Consiglio:
Evita di frenare in modo brusco durante i primi 150-200 km dopo la sostituzione delle pastiglie freno.
