Intervallo di sostituzione consigliato per la categoria di pezzi Disco freno : 50000 km.

Importante!

Questa procedura di sostituzione può essere usata per:
VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.4 TSI EcoFuel, VW Passat Variant (3C5) 3.6 R36 4motion, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 3.2 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.6 FSI, VW Passat Variant (3C5) 2.0 FSI, VW Passat Variant (3C5) 1.9 TDI, VW Passat Variant (3C5) 2.0 TDI 16V, VW Passat Variant (3C5) 1.6, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.6 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 BlueTDI, VW Passat Variant (3C5) 1.4 TSI, VW Passat Variant (3C5) 1.8 TSI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI 16V 4motion, VW Passat Variant (3C5) 2.0 TFSI, VW Passat Variant (3C5) 1.8 TSI, VW Passat Variant (3C5) 2.0 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 4motion … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

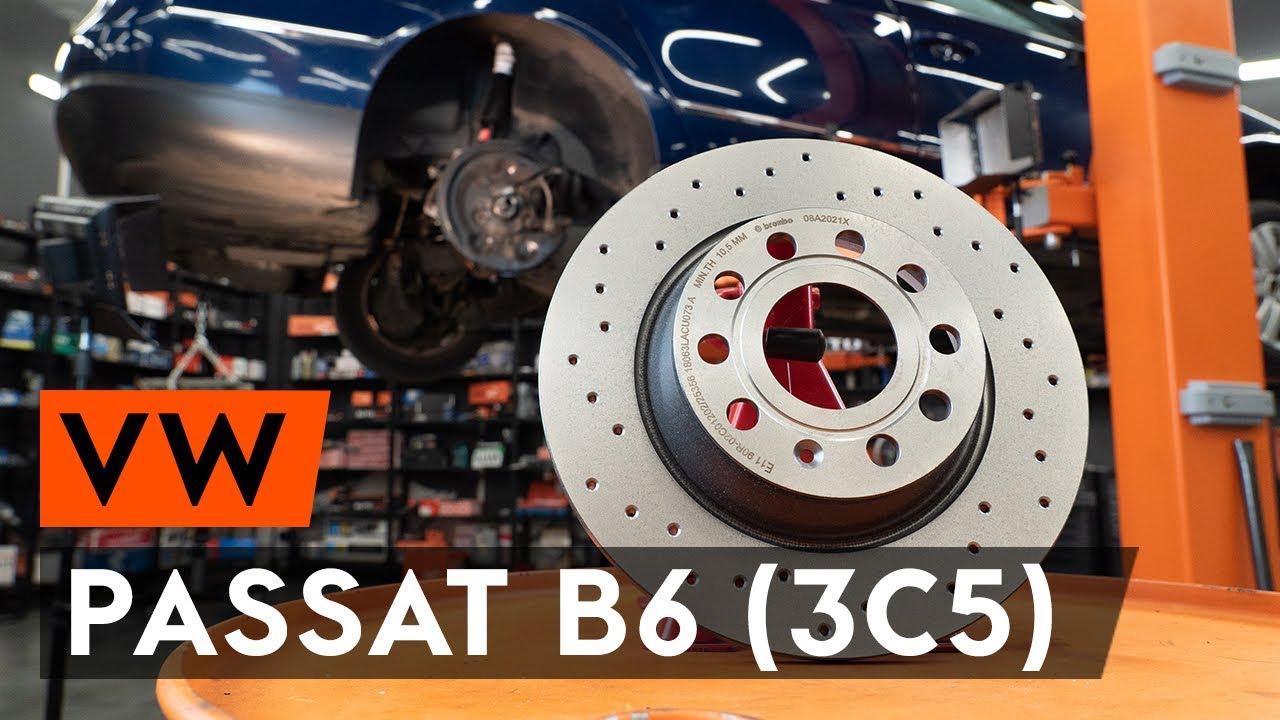

Come sostituire dischi freno posteriore su VW PASSAT B6 (3C5) [VIDEO TUTORIAL DI AUTODOC]

Come cambiare dischi freno della parte posteriore su VW Passat 3C B6 Variant - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Dischi Freno per Passat Variant (3C5) e altri modelli VW

Disco freno

        Disco freno per VW Passat Variant (3C5) 3.2 FSI 4motion Benzina (250 CV)

        Disco freno per VW Passat Variant (3C5) 1.6 Benzina (102 CV)

        Disco freno per VW Passat Variant (3C5) 2.0 TDI Diesel (120 CV)

        Disco freno per VW Passat Variant (3C5) 1.6 TDI Diesel (105 CV)

        Disco freno per VW Passat Variant (3C5) 1.8 TSI Benzina (160 CV)

        Disco freno per VW Passat Variant (3C5) 2.0 TDI 16V 4motion Diesel (140 CV)

        Disco freno per VW Passat Variant (3C5) 2.0 TDI Diesel (122 CV)

        Disco freno per VW Passat Variant (3C5) 1.6 FSI Benzina (115 CV)

        Disco freno per VW Passat Variant (3C5) 2.0 TDI 4motion Diesel (170 CV)

Sostituzione: dischi freni - Passat 3C5. Attrezzi che saranno necessari:

                        Spazzola metallica

                        Detergente spray multiuso

                        Pulitore freni

                        Grasso al rame

                        Chiave combinate N°15

                        Bussola nr. 13

                        Chiavi XZN nr. 16

                        Punta Torx T30

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Arretratore per
pistoncini freni a disco

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Martello

                        Giramaschi

                        Cacciavite a percussione

                        Martello di gomma

                        Piede di porco

                        Cunei ruote

Acquistare utensili

Sostituzione: dischi freni - VW Passat B6 3C Variant. AUTODOC raccomanda:

Sostituire i dischi dell'automobile VW Passat 3C B6 Variant in kit completo per ogni asse. Indipendentemente dallo stato dei componenti. Questo renderà il processo di frenatura più uniforme.
La procedura di sostituzione è identica per entrambi i dischi freni sullo stesso asse.
Ogniqualvolta si cambiano i dischi del freno, sostituire anche le pastiglie del freno.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: dischi freni - Passat Variant B6. Procedere come segue:

Passaggio 1

Aprire il cofano vano motore. Svita il tappo del serbatoio del liquido dei freni.
Passaggio 2

Serra le ruote con i cunei.
Passaggio 3

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 4

Sollevare la parte posteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 5

Svita i bulloni delle ruote.

Sostituzione: dischi freni - VW Passat 3C5. Consiglio:
Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 6

Smonta le ruote.
Passaggio 7

Metta il freno di stazionamento in modalità di servizio.
Passaggio 8

Pulisca i collegamenti del freno di stazionamento. Usa una spazzola metallica. Usa un detergente spray multiuso.
Passaggio 9

Stacchi i collegamenti del freno di stazionamento.
Passaggio 10

Svitare l'attacco della pinza freno. Utilizza una chiave combinata N°15. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 11

Rimuovere la pinza del freno.

Sostituzione: dischi freni - Passat B6 3C Variant. Gli esperti di AUTODOC raccomandano:
Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.Controlla il supporto della pinza freno, il perno guida della pinza freno e i parapolveri. Puliscili. Sostituiscili, se necessario.
Passaggio 12

Rimuovere le pastiglie del freno. Usa un piede di porco.
Passaggio 13

Rimuovere il cappuccio di protezione del cuscinetto del mozzo. Usa un piede di porco. Usa un martello.

Fai attenzione!
Alcune auto non sono dotate di coprimozzi ruota.
Passaggio 14

Svitare la staffa di fissaggio del cuscinetto del mozzo della ruota. Usa la chiave XZN n.16. Usa un giramaschi.
Passaggio 15

Svitare l'attacco del disco freno. Usa la chiave Torx T30. Usa un cacciavite a percussione.
Passaggio 16

Rimuovere il disco del freno.
Passaggio 17

Pulire il sostegno pinza freno da sporco e polvere. Usa una spazzola metallica. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: dischi freni - VW Passat Variant B6. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 18

Pulisci il mozzo. Usa una spazzola metallica. Tratta la superficie di contatto. Usa il grasso al rame.
Passaggio 19

Installare il disco del freno.
Passaggio 20

Serrare l'attacco del disco freno. Usa la chiave Torx T30. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 4 Nm.
Passaggio 21

Serra l'elemento di fissaggio del cuscinetto del mozzo ruota. Usa la chiave XZN n.16. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 200 Nm. +180°

AUTODOC raccomanda:
Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 22

Installare il cappuccio di protezione del cuscinetto del mozzo. Usa un martello di gomma.
Passaggio 23

Installare le pastiglie del freno.
Passaggio 24

Tratta con del prodotto il pistone della pinza freno. Usa una spazzola metallica. Usa un pulitore freni.

Sostituzione: dischi freni - Passat 3C5. I professionisti raccomandano:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 25

Premere il pistone della pinza freno. Usa un arretratore per pistoncini freni a disco.
Passaggio 26

Montare la pinza del freno e fissarla. Utilizza una chiave combinata N°15. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 35 Nm.
Passaggio 27

Attacchi il collegamento del freno di stazionamento.
Passaggio 28

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 29

Pulisci la superficie del disco freno. Usa un pulitore freni.

Sostituzione: dischi freni - VW Passat B6 3C Variant. Il consiglio di AUTODOC:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 30

Installare la ruota.

AUTODOC raccomanda:
Importante! Tenere la ruota mentre si avvitano i bulloni di fissaggio. VW Passat 3C5
Passaggio 31

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 32

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 33

Rimuovi i cric e i cunei.

Sostituzione: dischi freni - Passat Variant B6. Il consiglio degli esperti di AUTODOC:
Controllare il livello di liquido freni nel serbatoio di espansione e ripristinarne il livello adeguato, se necessario.
Passaggio 34

Stringi il tappo del serbatoio del fluido dei freni.

AUTODOC raccomanda:
Senza avviare il motore, premere il pedale del freno più volte finché non viene percepita una resistenza significativa.
Passaggio 35

Chiudere il cofano.
