Intervallo di sostituzione consigliato per la categoria di pezzi Kit pastiglie freni : 30000 km.

Importante!

Questa procedura di sostituzione può essere usata per:
VW PASSAT Variant (3B6) 1.9 TDI, VW PASSAT Variant (3B6) 1.6, VW PASSAT Variant (3B6) 2.0, VW PASSAT Variant (3B6) 2.3 VR5, VW PASSAT Variant (3B6) 1.8 T 20V, VW PASSAT Variant (3B6) 2.8 4motion, VW PASSAT Variant (3B6) 2.5 TDI, VW PASSAT Variant (3B6) 2.5 TDI 4motion, VW PASSAT Variant (3B6) 1.9 TDI 4motion, VW PASSAT Variant (3B6) 2.0 4motion, VW PASSAT Variant (3B6) 2.3 VR5 4motion, VW PASSAT Variant (3B6) 4.0 W8 4motion, VW PASSAT Variant (3B6) 2.0, VW PASSAT Variant (3B6) 2.5 TDI 4motion, VW PASSAT Variant (3B6) 2.5 TDI, VW PASSAT Variant (3B6) 2.0 TDI, VW PASSAT Variant (3B6) 1.8 T, VW PASSAT Variant (3B6) 2.8, VW PASSAT Variant (3B6) 2.8, VW PASSAT Variant (3B6) 2.8 4motion … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

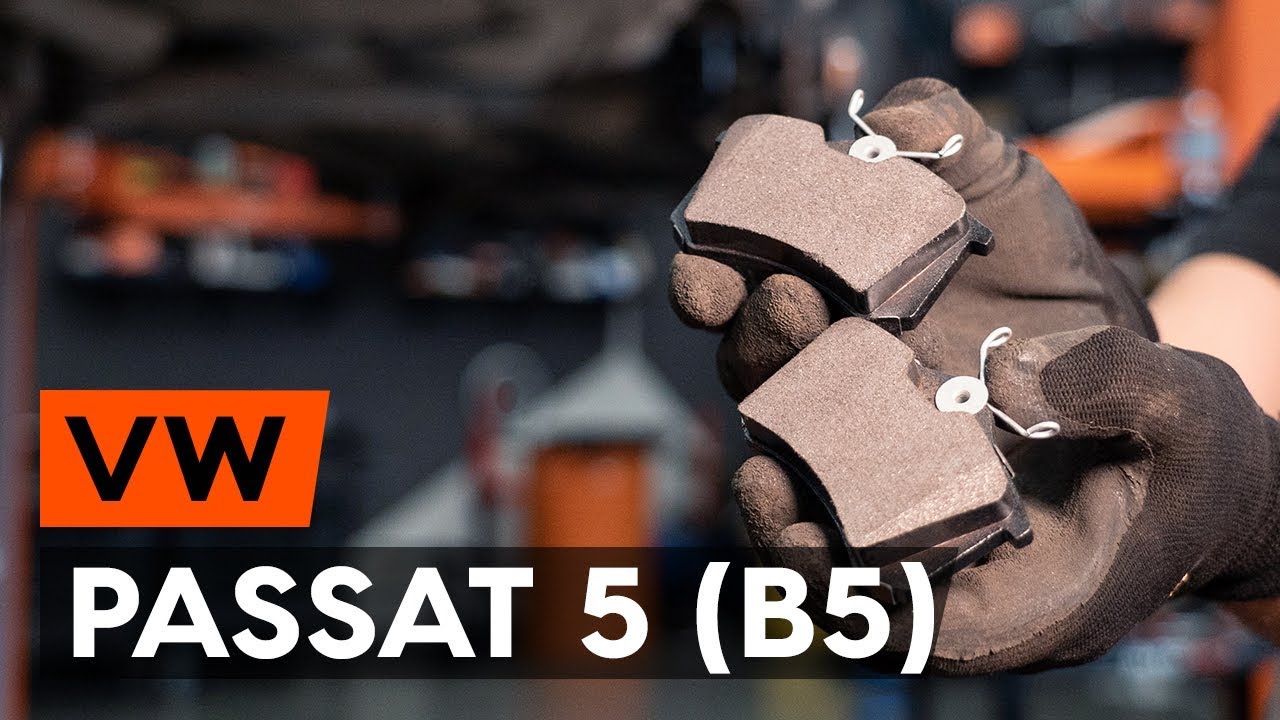

Come sostituire pastiglie freno posteriori su VW PASSAT 5 (B5) [VIDEO TUTORIAL DI AUTODOC]

Come cambiare pastiglie freno della parte posteriore su VW Passat B5 Variant - Guida alla sostituzione

Prodotti alternativi

Kit pastiglie freni

Attrezzi per montaggio dei Pastiglie dei freni Passat B5 GP Variant (3BG, 3B6)

Sostituzione: pastiglie freni - VW Passat B5 Variant. Elenco degli attrezzi necessari:

                      Spazzola metallica

                      WD-40 spray lubrificante

                      Pulitore freni

                      Pasta antifischio per freni

                      Grasso al rame

                      Chiave combinate N°13

                      Chiave combinate N°15

                      Bussola nr. 13

                      Chiavi a bussola per dadi
cerchio ruote N°17

                      Arretratore per
pistoncini freni a disco

                      Chiave a cricchetto

                      Chiave dinamometrica

                      Cunei ruote

Acquistare utensili

Sostituzione: pastiglie freni - VW Passat B5 Variant. AUTODOC raccomanda:

Eseguire la sostituzione delle pastiglie freno in kit completo per ogni asse. Questo renderà il processo di frenatura più efficiente.
La procedura di sostituzione è identica per entrambe le pastiglie freno sullo stesso asse.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: pastiglie freni - VW Passat B5 Variant. Sequenza raccomandata delle fasi:

Passaggio 1

Aprire il cofano vano motore. Svita il tappo del serbatoio del liquido dei freni.
Passaggio 2

Serra le ruote con i cunei.
Passaggio 3

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 4

Sollevare la parte posteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 5

Svita i bulloni delle ruote.

Sostituzione: pastiglie freni - VW Passat B5 Variant. Consiglio:
Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 6

Smonta le ruote.
Passaggio 7

Pulisci gli elementi di fissaggio della pinza freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 8

Svitare l'attacco della pinza freno. Utilizza una chiave combinata N°15. Utilizza una chiave combinata N°13. Usa una chiave a cricchetto.
Passaggio 9

Rimuovere la pinza del freno. Usa un piede di porco.

Sostituzione: pastiglie freni - VW Passat B5 Variant. Gli esperti di AUTODOC raccomandano:
Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.Controlla il supporto della pinza freno, il perno guida della pinza freno e i parapolveri. Puliscili. Sostituiscili, se necessario.
Passaggio 10

Rimuovere le pastiglie del freno. Usa un piede di porco.

Sostituzione: pastiglie freni - VW Passat B5 Variant. Il consiglio di AUTODOC:
Misurare lo spessore del disco del freno. Al raggiungimento del suo limite di usura, il componente deve essere sostituito.
Passaggio 11

Tratta con del prodotto il pistone della pinza freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: pastiglie freni - VW Passat B5 Variant. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 12

Premere il pistone della pinza freno. Usa un arretratore per pistoncini freni a disco.
Passaggio 13

Tratta con del prodotto la porzione di superficie in cui le pastiglie dei freni entrano in contatto con la pinza del freno. Usa una pasta antifischio.

Sostituzione: pastiglie freni - VW Passat B5 Variant. Il consiglio degli esperti di AUTODOC:
Prima di installare le pastiglie, assicurarsi che la superficie del disco sia pulita.
Passaggio 14

Installare le nuove pastiglie freni.

Sostituzione: pastiglie freni - VW Passat B5 Variant. AUTODOC raccomanda:
Assicurarsi che le fasce delle pastiglie siano rivolte verso il disco.
Passaggio 15

Montare la pinza del freno e fissarla. Utilizza una chiave combinata N°15. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 35 Nm.
Passaggio 16

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 17

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: pastiglie freni - VW Passat B5 Variant. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 18

Installare la ruota.

Sostituzione: pastiglie freni - VW Passat B5 Variant. Il consiglio degli esperti di AUTODOC:
Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 19

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 20

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 21

Rimuovi i cric e i cunei.

Sostituzione: pastiglie freni - VW Passat B5 Variant. Consiglio:
Controllare il livello di liquido freni nel serbatoio di espansione e ripristinarne il livello adeguato, se necessario.
Passaggio 22

Stringi il tappo del serbatoio del fluido dei freni.

AUTODOC raccomanda:
VW Passat B5 Variant - Premere più volte il pedale del freno a motore spento finché non si avverte aumentare la resistenza.
Passaggio 23

Chiudere il cofano.

Sostituzione: pastiglie freni - VW Passat B5 Variant. Gli esperti di AUTODOC raccomandano:
Evita di frenare in modo brusco durante i primi 150-200 km dopo la sostituzione delle pastiglie freno.
