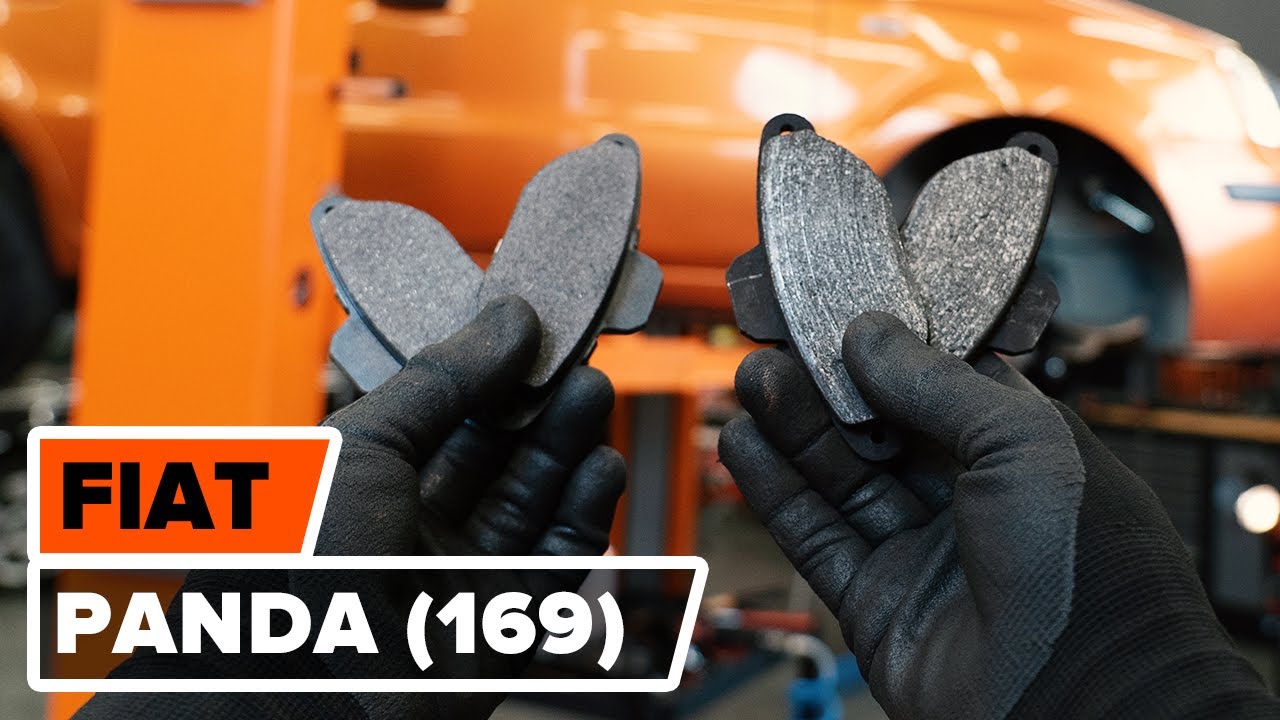

Come cambiare pastiglie freno della parte anteriore su Fiat Panda 169 - Guida alla sostituzione
Passaggi:28
scaricamenti:26
Aprire in una nuova scheda
Importante!
Questa procedura di sostituzione può essere usata per:
FIAT PUNTO (188) 1.2 60 (188.030, .050, .130, .150, .230, .250), FIAT PUNTO Van (188AX) 1.2 60, FIAT PANDA (169) 1.2, FIAT PANDA Van (169) 1.2
I vari passaggi possono variare leggermente a seconda della struttura dell'auto.
FIAT PUNTO (188) 1.2 60 (188.030, .050, .130, .150, .230, .250), FIAT PUNTO Van (188AX) 1.2 60, FIAT PANDA (169) 1.2, FIAT PANDA Van (169) 1.2
I vari passaggi possono variare leggermente a seconda della struttura dell'auto.
Sostituzione: pastiglie freni - Fiat Panda 169. Elenco degli attrezzi necessari:
Sostituzione: pastiglie freni - Fiat Panda 169. Elenco degli attrezzi necessari:
Spazzola metallica
Spazzola pulente in nylon
WD-40 spray lubrificante
Detergente spray multiuso
Pulitore freni
Pasta antifischio per freni
Grasso al rame
Chiave dinamometrica
Chiavi a bussola per dadi
cerchio ruote N°17
Arretratore per
pistoncini freni a disco
Piede di porco
Cacciaspina
Martello
Pinze a becco tondo
Cunei ruote
Tutte le parti che è necessario sostituire – Pastiglie Freno per PANDA (169) e altri modelli FIAT
Kit pastiglie freno, Freno a disco
FIAT PUNTO (188) 1.2 60 (188.030, .050, .130, .150, .230, .250)
FIAT PUNTO Van (188AX) 1.2 60
FIAT PANDA (169) 1.2
FIAT PANDA Van (169) 1.2
Sostituzione: pastiglie freni - Fiat Panda 169. Gli esperti di AUTODOC raccomandano:
- Eseguire la sostituzione delle pastiglie freno in kit completo per ogni asse. Questo renderà il processo di frenatura più efficiente.
- La procedura di sostituzione è identica per entrambe le pastiglie freno sullo stesso asse.
- Si prega di notare: tutti i lavori sulla vettura - Fiat Panda 169 - dovrebbero essere effettuati a motore spento.
Effettua la sostituzione nel seguente ordine:
Passaggio 1Aprire il cofano vano motore.Svita il tappo del serbatoio del liquido dei freni.
Passaggio 2Serra le ruote con i cunei.
Passaggio 3Allentare i bulloni di fissaggio della ruota.Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 4Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 5Svita i bulloni delle ruote.AUTODOC raccomanda:Attenzione! Per evitare lesioni, tenere la ruota mentre si svitano i bulloni di fissaggio. Fiat Panda 169
Passaggio 6Smonta le ruote.
Passaggio 7Pulisci gli elementi di fissaggio della pinza freno.Usa una spazzola metallica.Usa lo spray WD-40.Usa un detergente spray multiuso.
Passaggio 8Separa le pastiglie dei freni.Usa un piede di porco.
Passaggio 9Rimuovere il fermaglio del perno di bloccaggio.Usa delle pinze a becchi lunghi.
Passaggio 10Rimuovi la coppiglia della pinza freno.Usa un cacciaspina.Usa un martello.
Passaggio 11Sollevare la pinza dei freni.Sostituzione: pastiglie freni - Fiat Panda 169. Il consiglio degli esperti di AUTODOC:Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.Controlla il supporto della pinza freno, il perno guida della pinza freno e i parapolveri. Puliscili. Sostituiscili, se necessario.
Passaggio 12Rimuovere le pastiglie del freno.Sostituzione: pastiglie freni - Fiat Panda 169. Il consiglio degli esperti di AUTODOC:Misurare lo spessore del disco del freno. Al raggiungimento del suo limite di usura, il componente deve essere sostituito.
Passaggio 13Pulire il sostegno pinza freno da sporco e polvere.Usa una spazzola metallica.Usa un detergente spray multiuso.
Passaggio 14Tratta con del prodotto il pistone della pinza freno.Usare una spazzola pulente in nylon.Usa un pulitore freni.AUTODOC raccomanda:Sostituzione: pastiglie freni - Fiat Panda 169. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 15Premere il pistone della pinza freno.Usa un arretratore per pistoncini freni a disco.
Passaggio 16Tratta con del prodotto la porzione di superficie in cui le pastiglie dei freni entrano in contatto con la pinza del freno.Usa una pasta antifischio.Sostituzione: pastiglie freni - Fiat Panda 169. Consiglio:Prima di installare le pastiglie, assicurarsi che la superficie del disco sia pulita.
Passaggio 17Installare le nuove pastiglie freni.Sostituzione: pastiglie freni - Fiat Panda 169. Il consiglio di AUTODOC:Assicurarsi che le fasce delle pastiglie siano rivolte verso il disco.
Passaggio 18Montare la pinza del freno e fissarla.
Passaggio 19Installa la coppiglia della pinza freno.Usa un cacciaspina.Usa un martello.
Passaggio 20Installare il fermaglio del perno di bloccaggio.Usa delle pinze a becchi lunghi.
Passaggio 21Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota.Usa il grasso al rame.
Passaggio 22Pulisci la superficie del disco freno.Usa un pulitore freni.AUTODOC raccomanda:Sostituzione: pastiglie freni - Fiat Panda 169. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 23Installare la ruota.AUTODOC raccomanda:Importante! Tenere la ruota mentre si avvitano i bulloni di fissaggio. Fiat Panda 169
Passaggio 24Avvita i bulloni delle ruote.Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 25Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote.Usa la chiave a bussola per dadi cerchio ruota n.17.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 26Rimuovi i cric e i cunei.Sostituzione: pastiglie freni - Fiat Panda 169. Gli esperti di AUTODOC raccomandano:Controllare il livello di liquido freni nel serbatoio di espansione e ripristinarne il livello adeguato, se necessario.
Passaggio 27Stringi il tappo del serbatoio del fluido dei freni.Sostituzione: pastiglie freni - Fiat Panda 169. I professionisti raccomandano:Senza avviare il motore, premere il pedale del freno più volte finché non viene percepita una resistenza significativa.
Passaggio 28Chiudere il cofano.Sostituzione: pastiglie freni - Fiat Panda 169. Il consiglio di AUTODOC:Evita di frenare in modo brusco durante i primi 150-200 km dopo la sostituzione delle pastiglie freno.
