Importante!

Questa procedura di sostituzione può essere usata per:
VW PASSAT Variant (3B6) 1.9 TDI, VW PASSAT Variant (3B6) 2.0, VW PASSAT Variant (3B6) 2.3 VR5, VW PASSAT Variant (3B6) 1.8 T 20V, VW PASSAT Variant (3B6) 2.5 TDI, VW PASSAT Variant (3B6) 2.0, VW PASSAT Variant (3B6) 2.0 TDI … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

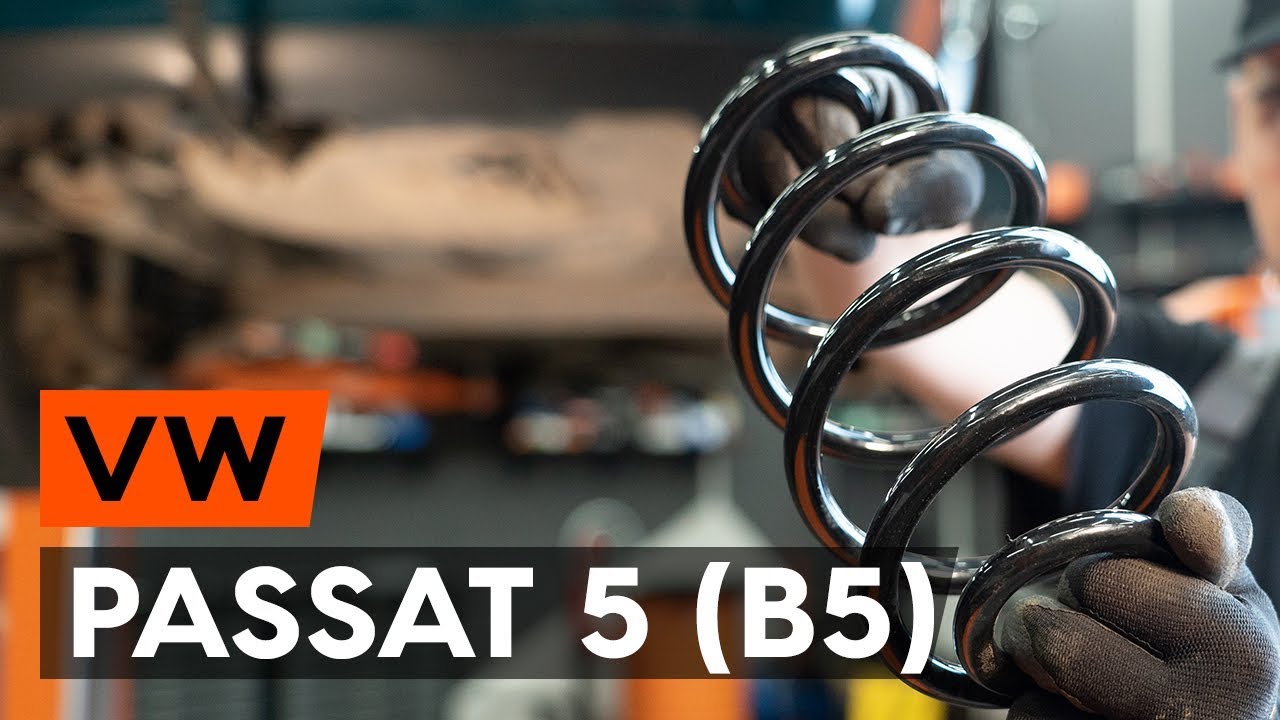

Come sostituire molle di sospensione posteriori su VW PASSAT 5 (B5) [VIDEO TUTORIAL DI AUTODOC]

Come cambiare molle di sospensione della parte posteriore su VW Passat B5 Variant - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Molla Ammortizzatore per PASSAT Variant (3B6) e altri modelli VW

Molle ammortizzatori

Molla supplementare

Tampone per molla elicoidale

        Molle ammortizzatori per VW PASSAT Variant (3B6) 1.9 TDI Diesel (130 CV)

        Molle ammortizzatori per VW PASSAT Variant (3B6) 2.0 Benzina (115 CV)

        Molle ammortizzatori per VW PASSAT Variant (3B6) 2.3 VR5 Benzina (170 CV)

        Molle ammortizzatori per VW PASSAT Variant (3B6) 1.8 T 20V Benzina (150 CV)

        Molle ammortizzatori per VW PASSAT Variant (3B6) 2.5 TDI Diesel (150 CV)

        Molle ammortizzatori per VW PASSAT Variant (3B6) 2.0 Benzina (130 CV)

        Molle ammortizzatori per VW PASSAT Variant (3B6) 2.0 TDI Diesel (136 CV)

Attrezzi per montaggio dei Molla Ammortizzatore Passat B5 GP Variant (3BG, 3B6)

Sostituzione: molle di sospensione - VW Passat B5 Variant. Attrezzi che sono necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Bussola nr. 16

                        Chiave combinate N°16

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Cric idraulico per trasmissione

                        Cunei ruote

Acquistare utensili

Sostituzione: molle di sospensione - VW Passat B5 Variant. AUTODOC raccomanda:

Entrambi gli ammortizzatori della sospensione posteriore dovrebbero essere sostituiti contemporaneamente.
La procedura di sostituzione è identica per gli ammortizzatori di destra e di sinistra della sospensione posteriore.
Si prega di notare: tutti i lavori sulla vettura - VW Passat B5 Variant - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 3

Sollevare la parte posteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Importante! Tenere la ruota mentre si svitano i bulloni di fissaggio. VW Passat B5 Variant
Passaggio 5

Smonta le ruote.
Passaggio 6

Pulisci gli elementi di fissaggio dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 7

Sostieni la traversa posteriore della sospensione. Usa un cric idraulico per trasmissione.
Passaggio 8

Avvita l'elemento di fissaggio inferiore dell'ammortizzatore. Utilizza una chiave combinata N°16. Utilizza una chiave a bussola N°16. Usa una chiave a cricchetto.
Passaggio 9

Rimuovi i bulloni di fissaggio.
Passaggio 10

Rimuovi il supporto da sotto la trave dell'asse posteriore.

AUTODOC raccomanda:
Sostituzione: molle di sospensione - VW Passat B5 Variant. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 11

Sostieni la traversa posteriore della sospensione. Usa un cric idraulico per trasmissione.
Passaggio 12

Avvita l'elemento di fissaggio inferiore dell'ammortizzatore. Utilizza una chiave combinata N°16. Utilizza una chiave a bussola N°16. Usa una chiave a cricchetto.

Passaggio 13

Rimuovi i bulloni di fissaggio.

Passaggio 14

Rimuovi il supporto da sotto la trave dell'asse posteriore.

AUTODOC raccomanda:
VW Passat B5 Variant - Non abbassare il cric di trasmissione in modo brusco per evitare di danneggiare i componenti e i meccanismi dell'auto.
Passaggio 15

Estrai la molla.
Passaggio 16

Pulisci le sedi di montaggio della molla elicoidale. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 17

Installa la molla elicoidale insieme ai montanti di gomma nelle sedi di montaggio.
Passaggio 18

Sostieni la traversa posteriore della sospensione. Usa un cric idraulico per trasmissione.
Passaggio 19

Stringi l'elemento di fissaggio inferiore dell'ammortizzatore. Utilizza una chiave combinata N°16. Utilizza una chiave a bussola N°16. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 50 Nm. +90°

AUTODOC raccomanda:
Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 20

Rimuovi il supporto da sotto la trave dell'asse posteriore.

AUTODOC raccomanda:
Sostituzione: molle di sospensione - VW Passat B5 Variant. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 21

Sostieni la traversa posteriore della sospensione. Usa un cric idraulico per trasmissione.

Passaggio 22

Stringi l'elemento di fissaggio inferiore dell'ammortizzatore. Utilizza una chiave combinata N°16. Utilizza una chiave a bussola N°16. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 50 Nm. +90°

AUTODOC raccomanda:
Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 23

Tratta con del prodotto gli elementi di fissaggio dell'ammortizzatore. Usa il grasso al rame.
Passaggio 24

Rimuovi il supporto da sotto la trave dell'asse posteriore.

AUTODOC raccomanda:
VW Passat B5 Variant - Non abbassare il cric di trasmissione in modo brusco per evitare di danneggiare i componenti e i meccanismi dell'auto.
Passaggio 25

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 26

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: molle di sospensione - VW Passat B5 Variant. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 27

Installare la ruota.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. VW Passat B5 Variant
Passaggio 28

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 29

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 30

Rimuovi i cric e i cunei.
