Importante!

Questa procedura di sostituzione può essere usata per:
RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM16), RENAULT SCÉNIC II (JM0/1_) 1.6 16V (JM1R), RENAULT SCÉNIC II (JM0/1_) 2.0 (JM05, JM0U, JM1N, JM1U, JM2V), RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM0F), RENAULT SCÉNIC II (JM0/1_) 1.6 (JM0C, JM0J, JM1B), RENAULT SCÉNIC II (JM0/1_) 1.4 (JM0B, JM0H, JM1A), RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM02, JM13), RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM1F), RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM1E), RENAULT SCÉNIC II (JM0/1_) 1.9 dCi (JM15), RENAULT SCÉNIC II (JM0/1_) 1.9 dCi (JM14), RENAULT SCÉNIC II (JM0/1_) 1.9 dCi, RENAULT SCÉNIC II (JM0/1_) 2.0 dCi (JM1K), RENAULT SCÉNIC II (JM0/1_) 1.9 dCi 130, RENAULT SCÉNIC II (JM0/1_) 1.6 … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

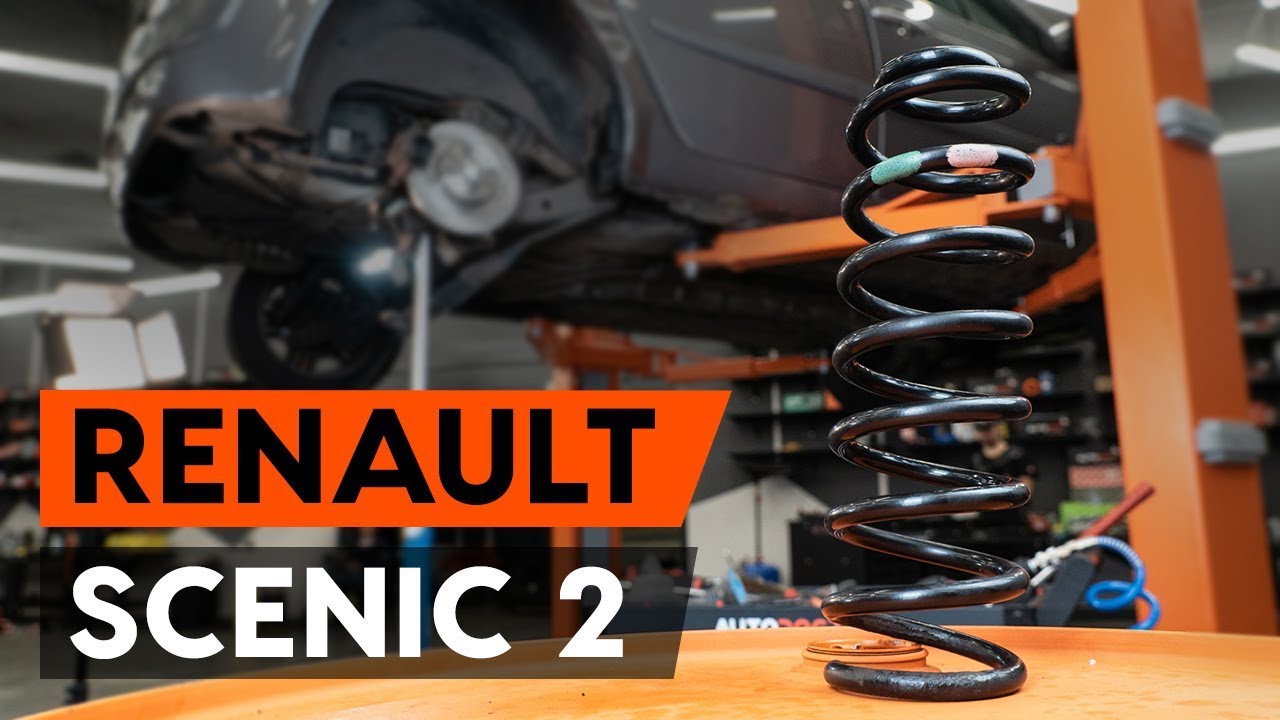

Come sostituire molle di sospensione posteriori su RENAULT SCENIC 2 (JM) [VIDEO TUTORIAL DI AUTODOC]

Tutte le parti che è necessario sostituire – Molla Ammortizzatore per SCÉNIC II (JM0/1_) e altri modelli RENAULT

Molla autotelaio

        Molla autotelaio per RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM16) Diesel (103 CV)

        Molla autotelaio per RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM1F) Diesel (86 CV)

        Molla autotelaio per RENAULT SCÉNIC II (JM0/1_) 2.0 (JM05, JM0U, JM1N, JM1U, JM2V) Benzina (135 CV)

        Molla autotelaio per RENAULT SCÉNIC II (JM0/1_) 1.6 16V (JM1R) Benzina (112 CV)

        Molla autotelaio per RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM1E) Diesel (106 CV)

        Molla autotelaio per RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM0F) Diesel (82 CV)

        Molla autotelaio per RENAULT SCÉNIC II (JM0/1_) 1.6 Benzina (105 CV)

        Molla autotelaio per RENAULT SCÉNIC II (JM0/1_) 1.9 dCi (JM14) Diesel (131 CV)

        Molla autotelaio per RENAULT SCÉNIC II (JM0/1_) 1.6 (JM0C, JM0J, JM1B) Benzina (113 CV)

Sostituzione: molle di sospensione - Renault Scenic 2. Elenco degli attrezzi necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Grasso al rame

                        Chiave combinate N°18

                        Bussola nr. 10

                        Bussola nr. 18

                        Chiavi a bussola per dadi
cerchio ruote N°19

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Cric idraulico per trasmissione

                        Giramaschi

                        Piede di porco

                        Cunei ruote

Acquistare utensili

Sostituzione: molle di sospensione - Renault Scenic 2. Il consiglio degli esperti di AUTODOC:

Entrambe le molle elicoidali della sospensione posteriore dovrebbero essere sostituite contemporaneamente.
La procedura di sostituzione è identica per le molle elicoidali di sinistra e di destra della sospensione posteriore.
Si prega di notare: tutti i lavori sulla vettura - Renault Scenic 2 - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 3

Sollevare la parte posteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4

Svita i bulloni delle ruote.

AUTODOC raccomanda:

Importante! Tenere la ruota mentre si svitano i bulloni di fissaggio. Renault Scenic 2

Passaggio 5

Smonta le ruote.
Passaggio 6

Svita gli elementi di fissaggio del coperchio di protezione in plastica dell'asse posteriore. Utilizza una chiave a bussola N°10. Usa una chiave a cricchetto.
Passaggio 7

Pulisci gli elementi di fissaggio dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 8

Sostieni la traversa posteriore della sospensione. Usa un cric idraulico per trasmissione.
Passaggio 9

Avvita l'elemento di fissaggio inferiore dell'ammortizzatore. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18. Usa un giramaschi. Usa una chiave a cricchetto.
Passaggio 10

Smonta la parte inferiore dell'ammortizzatore. Usa un piede di porco.
Passaggio 11

Rimuovi il supporto da sotto la trave dell'asse posteriore.

AUTODOC raccomanda:

Sostituzione: molle di sospensione - Renault Scenic 2. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 12

Abbassa la traversa posteriore della sospensione. Usa un piede di porco.

Passaggio 13

Estrai la molla.
Passaggio 14

Pulisci le sedi di montaggio della molla elicoidale. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 15

Abbassa la traversa posteriore della sospensione. Usa un piede di porco.

Passaggio 16

Installa la molla elicoidale insieme ai montanti di gomma nelle sedi di montaggio.
Passaggio 17

Sostieni la traversa posteriore della sospensione. Usa un cric idraulico per trasmissione.

Passaggio 18

Pulisci gli elementi di fissaggio dell'ammortizzatore. Usa una spazzola metallica.

Passaggio 19

Collega la parte inferiore dell'ammortizzatore.
Passaggio 20

Solleva il cric idraulico per trasmissione di 10-15 cm.
Passaggio 21

Stringi l'elemento di fissaggio inferiore dell'ammortizzatore. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 105 Nm.
Passaggio 22

Rimuovi il supporto da sotto la trave dell'asse posteriore.

AUTODOC raccomanda:

Sostituzione: molle di sospensione - Renault Scenic 2. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 23

Tratta con del prodotto gli elementi di fissaggio dell'ammortizzatore. Usa il grasso al rame.
Passaggio 24

Avvita gli elementi di fissaggio del coperchio di protezione in plastica dell'asse posteriore. Utilizza una chiave a bussola N°10. Usa una chiave a cricchetto.
Passaggio 25

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 26

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19.

AUTODOC raccomanda:

Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. Renault Scenic 2
Passaggio 27

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 110 Nm.
