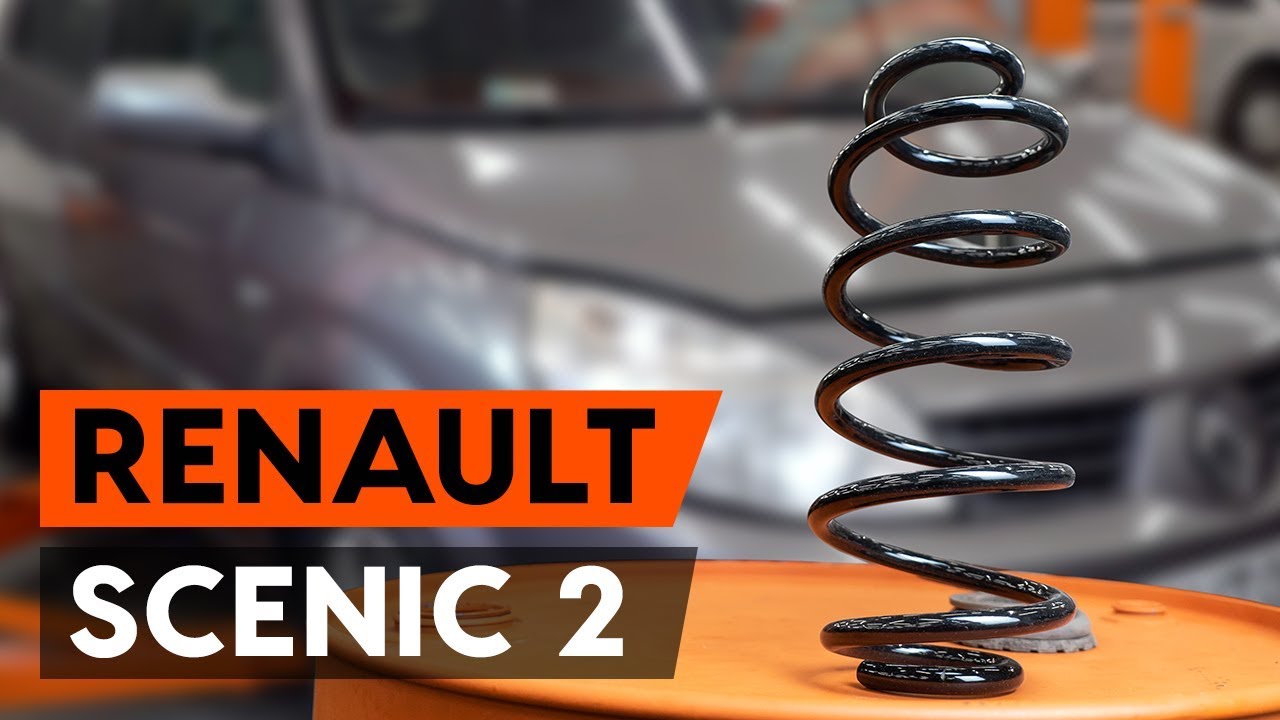

Come cambiare molle di sospensione della parte anteriore su Renault Scenic 2 - Guida alla sostituzione

scaricamenti: 0

Importante!

Questa procedura di sostituzione può essere usata per:
RENAULT SCÉNIC II (JM0/1_) 1.9 dCi, RENAULT SCÉNIC II (JM0/1_) 1.9 dCi, RENAULT SCÉNIC II (JM0/1_) 1.9 dCi (JM15), RENAULT SCÉNIC II (JM0/1_) 1.9 dCi (JM14) … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

Come sostituire molle di sospensione anteriori su RENAULT SCENIC 2 (JM) [VIDEO TUTORIAL DI AUTODOC]

Come cambiare molle di sospensione della parte anteriore su Renault Scenic 2 - Guida alla sostituzione

Prodotti alternativi

Molle ammortizzatori

Attrezzi per montaggio dei Molla Ammortizzatore Scénic II (JM)

Sostituzione: molle di sospensione - Renault Scenic 2. Attrezzi che potrebbero essere necessari:

                      Spazzola metallica

                      WD-40 spray lubrificante

                      Grasso al rame

                      Bussola nr. 10

                      Bussola nr. 13

                      Bussola nr. 17

                      Bussola nr. 18

                      Punta Torx T20

                      punta HEX N.H6

                      Chiave combinate N°19

                      Chiavi a bussola per dadi
cerchio ruote N°19

                      Chiave a bussola per
ammortizzatore

                      Chiave a cricchetto

                      Chiave dinamometrica

                      Scalpello piatto

                      Giramaschi

                      Martello

                      Piede di porco

                      Compressore idraulico per molle ammortizzatori

                      Cric idraulico per trasmissione

                      Copertura parafango

                      Cunei ruote

Acquistare utensili

Sostituzione: molle di sospensione - Renault Scenic 2. Gli esperti di AUTODOC raccomandano:

Entrambe le molle elicoidali della sospensione anteriore dovrebbero essere sostituite contemporaneamente.
La procedura di sostituzione è identica per le molle elicoidali di sinistra e di destra della sospensione anteriore.
Si prega di notare: tutti i lavori sulla vettura - Renault Scenic 2 - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Aprire il cofano vano motore.
Passaggio 2

Usa una copertura di protezione del parafango per evitare il danneggiamento della verniciatura e dei componenti in plastica dell'auto.
Passaggio 3

Svita l'elemento di fissaggio della griglia sottoparabrezza posizionata sul lato sinistro. Utilizza una chiave a bussola N°10. Usa una chiave a cricchetto.
Passaggio 4

Rimuovi la guarnizione adesiva in gomma.
Passaggio 5

Rimuovi la griglia sottoparabrezza posizionata sul lato sinistro.
Passaggio 6

Svita l'elemento di fissaggio della griglia sottoparabrezza posizionata sul lato destro. Usa la chiave Torx T20.
Passaggio 7

Solleva un poco la griglia sottoparabrezza posizionata sul lato destro.
Passaggio 8

Pulisci gli elementi di fissaggio del supporto superiore del puntone dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 9

Allenta gli elementi di fiìssaggio superiori del supporto dell'ammortizzatore. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 10

Serra le ruote con i cunei.
Passaggio 11

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 12

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 13

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si svitano i bulloni di fissaggio. Renault Scenic 2
Passaggio 14

Smonta le ruote.
Passaggio 15

Pulisci gli elementi di fissaggio che collegano il puntone stabilizzatore al puntone dell'ammortizzatore, e quelli che collegano il puntone dell'ammortizzatore al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 16

Svitare il dado e rimuovere la barra stabilizzatrice dal supporto di ammortizzazione. Utilizza una chiave a bussola N°17.
Passaggio 17

Scollegare il cablaggio e il tubo flessibile freno dalla staffa del supporto di ammortizzazione. Usa un piede di porco.
Passaggio 18

Svita gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Utilizza una chiave a bussola N°18. Usa un giramaschi.
Passaggio 19

Rimuovi i bulloni di fissaggio.

Passaggio 20

Pulisci l'elemento di fissaggio che collega il giunto sferico al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 21

Svitare il perno che fissa il giunto sferico al fuso a snodo. Utilizza una chiave a bussola N°17. Usa una chiave a cricchetto.
Passaggio 22

Rimuovi i bulloni di fissaggio.
Passaggio 23

Scollegare il giunto sferico dal fuso a snodo. Usa un piede di porco.
Passaggio 24

Puntellare il fuso a snodo. Usa un cric idraulico per trasmissione.
Passaggio 25

Sgancia gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Usa una chiave a bussola specifica per rimuovere l'ammortizzatore. Usa una chiave a cricchetto.
Passaggio 26

Scollegare il fuso a snodo dal supporto di ammortizzazione. Usa un martello. Usa uno scalpello piatto per la lavorazione dei metalli.
Passaggio 27

Svita l'elemento di fissaggio superiore del montante supporto ammortizzazione. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.

AUTODOC raccomanda:
Renault Scenic 2 - Per evitare lesioni, tenere il puntone di sospensione mentre si svitano i bulloni di fissaggio.
Passaggio 28

Estrarre il supporto di ammortizzazione.
Passaggio 29

Montare il supporto di ammortizzazione sul dispositivo speciale per la compressione delle molle.

Sostituzione: molle di sospensione - Renault Scenic 2. Il consiglio degli esperti di AUTODOC:
Si noti che quando si utilizza il compressore molla, bisogna catturare le spire della molla in modo sicuro, comprimendo la molla dai lati opposti.Garantire la corretta posizione della molla nel portaceppi.Assicurarsi che le spire della molla entrino saldamente nelle manovelle di serraggio.
Passaggio 30

Stringi la molla.
Passaggio 31

Tratta con del prodotto l'asta del puntone dell'ammmortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 32

Rimuovere il dado del montante del supporto di ammortizzazione. Utilizza una chiave combinata N°19. Usa una chiave HEX N.H6.
Passaggio 33

Rimuovere il supporto superiore del montante.
Passaggio 34

Sgancia la molla elicoidale.
Passaggio 35

Rimuovere la molla.

AUTODOC raccomanda:
Sostituzione: molle di sospensione - Renault Scenic 2. Ispezionare attentamente il supporto, il soffietto e il tampone paracolpi dell'ammortizzatore. Sostituire se necessario.
Passaggio 36

Monta la molla sull'ammortizzatore.
Passaggio 37

Stringi la molla.
Passaggio 38

Installa il supporto superiore dell'ammortizzatore e il suo cuscinetto.
Passaggio 39

Serrare la vite dell'asta pistone supporto ammortizzazione. Utilizza una chiave combinata N°19. Usa una chiave HEX N.H6. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 60 Nm.

AUTODOC raccomanda:
Assicurati che la molla sia posizionata correttamente. Evita il suo disallineamento.
Passaggio 40

Diserrare la molla.
Passaggio 41

Rimuovi il puntone dell'ammortizzatore.
Passaggio 42

Installare il supporto di ammortizzazione nell'arco passaruota.
Passaggio 43

Avvita l'elemento di fissaggio superiore del montante supporto ammortizzazione. Non lo serrare.

AUTODOC raccomanda:
Renault Scenic 2 - Per evitare lesioni, tenere il puntone di sospensione mentre si avvitano i bulloni di fissaggio.
Passaggio 44

Tratta la sede di montaggio del puntone dell'ammortizzatore sul fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 45

Fissare il supporto di ammortizzazione sul fuso a snodo.
Passaggio 46

Solleva il cric idraulico per trasmissione di 10-15 cm.

Passaggio 47

Rimuovi la bussola che hai usato per estrarre l'ammortizzatore dal fuso a snodo.
Passaggio 48

Tratta con del prodotto gli elementi di fissaggio del puntone dell'ammortizzatore. Usa lo spray WD-40.
Passaggio 49

Installa e stringi il bullone nuovo del fuso a snodo. Utilizza una chiave a bussola N°18.
Passaggio 50

Pulisci la sede di montaggio del giunto sferico. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 51

Collega il giunto sferico al fuso a snodo.
Passaggio 52

Rimuovi il supporto da sotto il fuso a snodo.

AUTODOC raccomanda:
Sostituzione: molle di sospensione - Renault Scenic 2. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 53

Monta il bullone di fissaggio.
Passaggio 54

Stringi gli elementi di fissaggio del giunto sferico. Utilizza una chiave a bussola N°17. Usa una chiave a cricchetto. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 60 Nm.
Passaggio 55

Serra gli elementi di fissaggio inferiori che collegano l'ammortizzatore al fuso a snodo. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 105 Nm.
Passaggio 56

Collega gli elementi di fissaggio del cavo sensore ABS ai supporti di ammortizzazione. Fissare sul montante il tubo dell'impianto freni.
Passaggio 57

Installa il puntone stabilizzatore trasversale.
Passaggio 58

Serra gli elementi di fissaggio che collegano il tirante della barra stabilizzatrice al puntone dell'ammortizzatore. Utilizza una chiave a bussola N°17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 44 Nm.
Passaggio 59

Tratta con del prodotto gli elementi di fissaggio del puntone dell'ammortizzatore. Usa il grasso al rame.
Passaggio 60

Pulisci la sede di montaggio dei cerchioni della ruota. Usa una spazzola metallica. Tratta la superficie di contatto. Usa il grasso al rame.
Passaggio 61

Installare la ruota.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. Renault Scenic 2
Passaggio 62

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 63

Stringi l'elemento di fissaggio superiore del supporto di ammortizzazione. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 21 Nm.
Passaggio 64

Tratta con del prodotto gli elementi di fissaggio del supporto del puntone dell'ammortizzatore. Usa il grasso al rame.
Passaggio 65

Installa e fissa la griglia sottoparabrezza posizionata sul lato destro.
Passaggio 66

Avvita gli elementi di fissaggio della griglia sottoparabrezza posizionata sul lato destro. Usa la chiave Torx T20.
Passaggio 67

Installa la griglia sottoparabrezza sul lato sinistro.
Passaggio 68

Avvita agli elementi di fissaggio della griglia del sottoparabrezza posizionata sul lato sinistro. Utilizza una chiave a bussola N°10.
Passaggio 69

Installa la guarnizione adesiva in gomma.
Passaggio 70

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 110 Nm.
Passaggio 71

Rimuovi la copertura di protezione del parafango.
Passaggio 72

Chiudere il cofano.
Passaggio 73

Rimuovi i cric e i cunei.
