Importante!

Questa procedura di sostituzione può essere usata per:
VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 1.9 TDI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 1.9 TDI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 1.9 TDI … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

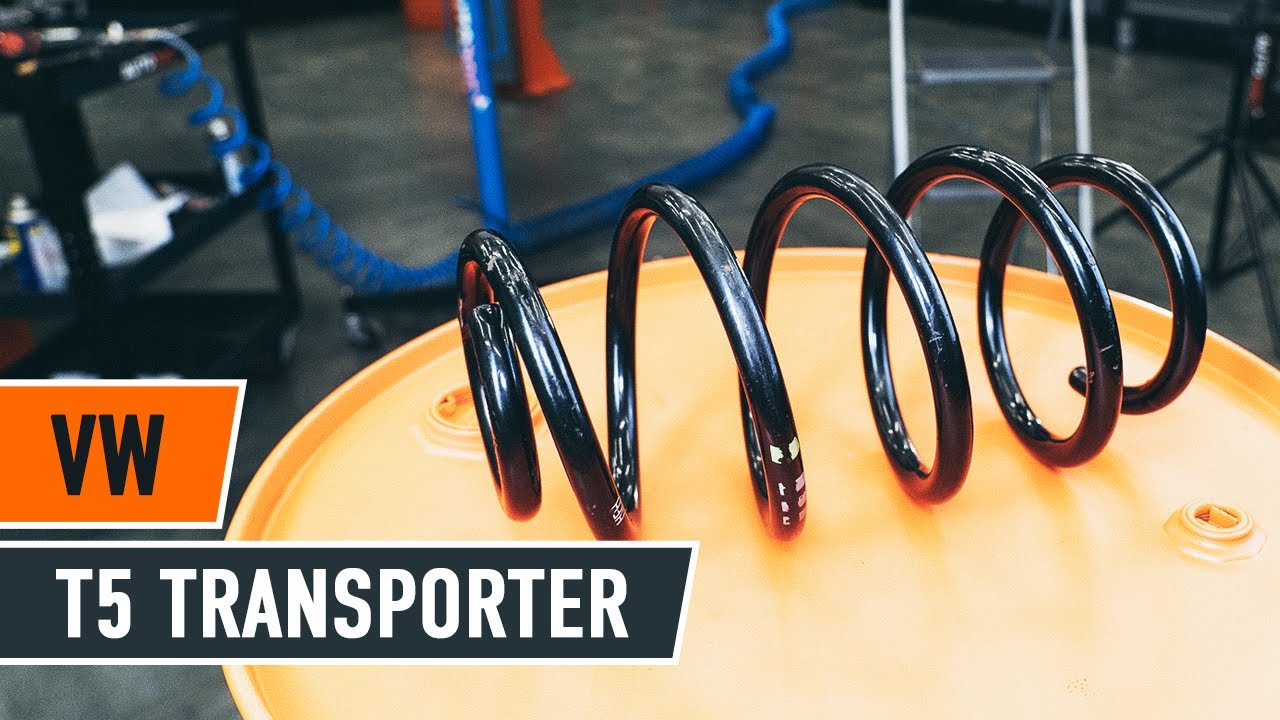

Come sostituire molle di sospensione della parte anteriore su VW T5 TRANSPORTER Van [VIDEO AUTODOC]

Come cambiare molle di sospensione della parte anteriore su VW T5 Transporter - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Molla Ammortizzatore per Transporter V Van (7HA, 7HH, 7EA, 7EH) e altri modelli VW

Prodotti alternativi

Molle ammortizzatori

71877 MAPCO Molle ammortizzatori

31,11 EUR

Negozio

804213 DACO Germany Molle ammortizzatori

53,29 EUR

Negozio

RH1719 KYB Molle ammortizzatori

58,10 EUR

Negozio

56668 SPIDAN Molle ammortizzatori

61,91 EUR

Negozio

37-148164 BILSTEIN Molle ammortizzatori

62,66 EUR

Negozio

997 847 SACHS Molle ammortizzatori

63,30 EUR

Negozio

4095071 LESJÖFORS Molle ammortizzatori

64,26 EUR

Negozio

56667 SPIDAN Molle ammortizzatori

65,31 EUR

Negozio

997 848 SACHS Molle ammortizzatori

72,93 EUR

Negozio

SP3404 MONROE Molle ammortizzatori

75,21 EUR

Negozio

Attrezzi per montaggio dei Molla Ammortizzatore Transporter T5 Van (7HA, 7HH, 7EA, 7EH)

Sostituzione: molle di sospensione - VW T5 Transporter. Attrezzi che potrebbero essere necessari:

                      Spazzola metallica

                      WD-40 spray lubrificante

                      Pulitore freni

                      Grasso al rame

                      Chiave dinamometrica

                      Chiave combinate N°21

                      Bussola nr. 13

                      Bussola nr. 18

                      Bussola nr. 21

                      Bussola nr. 30

                      Chiave a bussola per
ammortizzatore

                      Punta hex n.H7

                      Punta XZN nr. 14

                      Chiavi a bussola per dadi
cerchio ruote N°19

                      Chiave a cricchetto

                      Giravite Piatto

                      Giramaschi

                      compressore idraulico per molle ammortizzatori

                      Piede di porco

                      Cric idraulico per trasmissione

                      Copertura parafango

                      Cunei ruote

Acquistare utensili

Sostituzione: molle di sospensione - VW T5 Transporter. Il consiglio di AUTODOC:

Entrambe le molle elicoidali della sospensione anteriore dovrebbero essere sostituite contemporaneamente.
La procedura di sostituzione è identica per le molle elicoidali di sinistra e di destra della sospensione anteriore.
Si prega di notare: tutti i lavori sulla vettura - VW T5 Transporter - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Aprire il cofano vano motore.
Passaggio 2

Usa una copertura di protezione del parafango per evitare il danneggiamento della verniciatura e dei componenti in plastica dell'auto.
Passaggio 3

Rimuovi il tappo di protezione del dado del braccio del tergicristallo. Usa un giravite piatto.
Passaggio 4

Pulire gli elementi di fissaggio dei bracci del tergicristallo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 5

Svita gli elementi di fissaggio dei bracci del tergicristallo. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 6

Rimuovi i bracci del tergicristallo.
Passaggio 7

Rimuovi la guarnzione griglia sottoparabrezza.
Passaggio 8

Solleva e rimuovi la griglia sottoparabrezza.
Passaggio 9

Rimuovi la cuffia del supporto del puntone dell'ammortizzatore.
Passaggio 10

Pulire l'elemento di fissaggio superiore del supporto del puntone di sospensione. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 11

Allenta gli elementi di fiìssaggio superiori del supporto dell'ammortizzatore. Usa una chiave HEX N.H7. Utilizza una chiave a bussola N°21. Usa una chiave a cricchetto.
Passaggio 12

Serra le ruote con i cunei.

Passaggio 13

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 14

Pulire l'elemento di fissaggio del semiasse. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 15

Allenta l'elemento di fissaggio dell'albero di trasmissione. Utilizza una chiave a bussola N°30. Usa un giramaschi.
Passaggio 16

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 17

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si svitano i bulloni di fissaggio. VW T5 Transporter
Passaggio 18

Smonta le ruote.
Passaggio 19

Pulisci gli elementi di fissaggio dei tiranti delle barre stabilizzatrici. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 20

Svita gli elementi di fissaggio che collegano il tirante della barra stabilizzatrice al puntone dell'ammortizzatore. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
Passaggio 21

Rimuovere il puntone stabilizzatore trasversale.
Passaggio 22

Scollegare il cablaggio e il tubo flessibile freno dalla staffa del supporto di ammortizzazione.
Passaggio 23

Svita gli elementi di fissaggio che collegano l'albero di trasmissione al mozzo della ruota. Utilizza una chiave a bussola N°30. Usa una chiave a cricchetto.
Passaggio 24

Rimuovi il dado di fissaggio.

Passaggio 25

Pulisci l'elemento di fissaggio che collega il giunto sferico al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.

AUTODOC raccomanda:
Sostituzione: molle di sospensione - VW T5 Transporter. Dopo aver applicato lo spray, attendere qualche minuto.Indossa degli occhiali di protezione.Indossa un maschera per gas e vapori.
Passaggio 26

Svitare il perno che fissa il giunto sferico al fuso a snodo. Usa la chiave XZN n.14. Usa una chiave a cricchetto.
Passaggio 27

Scollegare il giunto sferico dal fuso a snodo. Usa un piede di porco.
Passaggio 28

Puntellare il fuso a snodo. Usa un cric idraulico per trasmissione.
Passaggio 29

Rimuovere l'albero di trasmissione.
Passaggio 30

Pulisci gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 31

Svitare gli elementi di fissaggio che collegano il puntone di sospensione al fuso a snodo dello sterzo. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
Passaggio 32

Rimuovi i bulloni di fissaggio.
Passaggio 33

Sgancia gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Usa una chiave a bussola specifica per rimuovere l'ammortizzatore. Usa una chiave a cricchetto.
Passaggio 34

Scollegare il fuso a snodo dal supporto di ammortizzazione.
Passaggio 35

Svitare i fissaggi superiori del supporto del puntone di sospensione.

AUTODOC raccomanda:
VW T5 Transporter - Per evitare lesioni, tenere il puntone di sospensione mentre si svitano i bulloni di fissaggio.
Passaggio 36

Estrarre il supporto di ammortizzazione.
Passaggio 37

Montare il supporto di ammortizzazione sul dispositivo speciale per la compressione delle molle.

Sostituzione: molle di sospensione - VW T5 Transporter. Gli esperti di AUTODOC raccomandano:
Si noti che quando si utilizza il compressore molla, bisogna catturare le spire della molla in modo sicuro, comprimendo la molla dai lati opposti.Garantire la corretta posizione della molla nel portaceppi.Assicurarsi che le spire della molla entrino saldamente nelle manovelle di serraggio.
Passaggio 38

Stringi la molla.
Passaggio 39

Tratta con del prodotto l'asta del puntone dell'ammmortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 40

Rimuovere il dado del montante del supporto di ammortizzazione. Utilizza una chiave combinata N°21. Usa una chiave HEX N.H7. Usa una chiave a cricchetto.
Passaggio 41

Rimuovere il supporto superiore del montante.
Passaggio 42

Rimuovi il parapolvere e il paracolpi dell'ammortizzatore.

AUTODOC raccomanda:
Sostituzione: molle di sospensione - VW T5 Transporter. Ispezionare attentamente il supporto, il soffietto e il tampone paracolpi dell'ammortizzatore. Sostituire se necessario.
Passaggio 43

Sgancia la molla elicoidale.
Passaggio 44

Rimuovere la molla.
Passaggio 45

Monta la molla sull'ammortizzatore.
Passaggio 46

Stringi la molla.
Passaggio 47

Installare il parapolvere e il paracolpi sul nuovo ammortizzatore.
Passaggio 48

Installa il supporto superiore dell'ammortizzatore e il suo cuscinetto.
Passaggio 49

Serrare la vite dell'asta pistone supporto ammortizzazione. Utilizza una chiave a bussola N°21. Usa una chiave HEX N.H7. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 80 Nm.
Passaggio 50

Diserrare la molla.
Passaggio 51

Tratta con del prodotto l'asta del puntone dell'ammmortizzatore. Usa il grasso al rame.
Passaggio 52

Rimuovi il puntone dell'ammortizzatore.
Passaggio 53

Pulisci le sedi di montaggio del puntone dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 54

Installare il supporto di ammortizzazione nell'arco passaruota.
Passaggio 55

Avvitare i fissaggi superiori del supporto del puntone di sospensione. Non lo serrare.

AUTODOC raccomanda:
VW T5 Transporter - Per evitare lesioni, tenere il puntone di sospensione mentre si avvitano i bulloni di fissaggio.
Passaggio 56

Pulisci le sedi di montaggio del puntone dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 57

Fissare il supporto di ammortizzazione sul fuso a snodo.
Passaggio 58

Monta i bulloni di fissaggio.
Passaggio 59

Avvitare gli elementi di fissaggio che collegano il puntone di sospensione al fuso a snodo dello sterzo. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
Passaggio 60

Pulisci le scanalature del giunto omocinetico dell'albero di trasmissione. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 61

Montare l'albero di trasmissione.
Passaggio 62

Rimuovi il supporto da sotto il fuso a snodo.

AUTODOC raccomanda:
Sostituzione: molle di sospensione - VW T5 Transporter. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 63

Collega il giunto sferico al fuso a snodo.

Passaggio 64

Avvita gli elementi di fissaggio che collegano il giunto sferico al fuso a snodo. Usa la chiave XZN n.14. Usa una chiave a cricchetto.
Passaggio 65

Serrare l'elemento di fissaggio che collega il giunto sferico al fuso a snodo dello sterzo. Usa la chiave XZN n.14. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 90 Nm. +45°

AUTODOC raccomanda:
Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 66

Serra gli elementi di fissaggio inferiori che collegano l'ammortizzatore al fuso a snodo. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 125 Nm. +90°

AUTODOC raccomanda:
Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 67

Pulisci le sedi di montaggio del tirante della barra stabilizzatrice. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 68

Installa il puntone stabilizzatore trasversale.
Passaggio 69

Serra gli elementi di fissaggio che collegano il tirante della barra stabilizzatrice al puntone dell'ammortizzatore. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 60 Nm. +45°

AUTODOC raccomanda:
Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 70

Collega gli elementi di fissaggio del cavo sensore ABS ai supporti di ammortizzazione. Fissare sul montante il tubo dell'impianto freni.
Passaggio 71

Installa il dado di serraggio.
Passaggio 72

Avvitare il dado dell'albero conduttore. Utilizza una chiave a bussola N°30. Usa una chiave a cricchetto.
Passaggio 73

Tratta tutti gli snodi del braccio. Tratta con del prodotto gli elementi di fissaggio del puntone dell'ammortizzatore. Usa il grasso al rame.
Passaggio 74

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 75

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: molle di sospensione - VW T5 Transporter. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 76

Installare la ruota.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. VW T5 Transporter
Passaggio 77

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 78

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 180 Nm.
Passaggio 79

Serra il dado dell'albero di trasmissione. Utilizza una chiave a bussola N°30. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 200 Nm.
Passaggio 80

Rimuovi i cric e i cunei.
Passaggio 81

Stringi l'elemento di fissaggio superiore del supporto di ammortizzazione. Utilizza una chiave combinata N°21. Usa una chiave HEX N.H7. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 80 Nm.
Passaggio 82

Trattare l'elemento di fissaggio del supporto del puntone di sospensione. Usa il grasso al rame.
Passaggio 83

Installa la cuffia del supporto del puntone dell'ammortizzatore.
Passaggio 84

Installa la griglia del sottoparabrezza e fissala.
Passaggio 85

Installa la guarnizione griglia sottoparabrezza.
Passaggio 86

Reinstallare i bracci del tergicristallo.

Sostituzione: molle di sospensione - VW T5 Transporter. I professionisti raccomandano:
Assicurati di non confondere i bracci del tergicristallo tra quelli del lato del guidatore e quelli del lato del passeggero.
Passaggio 87

Stringere gli elementi di fissaggio dei bracci del tergicristallo. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 20 Nm.
Passaggio 88

Installa i copridadi dei bracci dei tergicristalli.
Passaggio 89

Rimuovi la copertura di protezione del parafango.
Passaggio 90

Chiudere il cofano.

Il manuale le è stato d'aiuto?

La preghiamo di valutare questo manuale su una scala da 1 a 5. Se ha delle domande non esiti a chiedere.

In cerca degli pneumatici giusti?

Quali sono le dimensioni di pneumatici e ruote compatibili con il modello VW Transporter T5 Van (7HA, 7HH, 7EA, 7EH)?

Misura gomme VW T5

Come cambiare ammortizzatore a molla della parte anteriore su VW T5 Transporter - Guida alla sostituzione

Scarichi gratuitamente
4.51 MB
Come cambiare ammortizzatori della parte posteriore su VW T5 Transporter - Guida alla sostituzione

Scarichi gratuitamente
1.66 MB
Come cambiare molle di sospensione della parte posteriore su VW Transporter V Van (7HA, 7HH, 7EA, 7EH) - Guida alla sostituzione

Scarichi gratuitamente
1.35 MB
Come cambiare pastiglie freno della parte posteriore su VW T5 Transporter - Guida alla sostituzione

Scarichi gratuitamente
1.61 MB
Come cambiare pastiglie freno della parte anteriore su VW T5 Transporter - Guida alla sostituzione

Scarichi gratuitamente
1.62 MB
Come cambiare dischi freno della parte anteriore su VW T5 Transporter - Guida alla sostituzione

Scarichi gratuitamente
2.14 MB

Come cambiare molle di sospensione della parte anteriore su VW Transporter T5 Bus (7HB, 7HJ, 7EB, 7EJ, 7EF, 7EG, 7HF, 7EC) - Guida alla sostituzione

Scarichi gratuitamente
5.35 MB
Come cambiare molle di sospensione della parte posteriore su VW Transporter V Bus (7HB, 7HJ, 7EB, 7EJ, 7EF, 7EG, 7HF, 7EC) - Guida alla sostituzione

Scarichi gratuitamente
1.35 MB
Come cambiare molle di sospensione della parte posteriore su VW Transporter V Van (7HA, 7HH, 7EA, 7EH) - Guida alla sostituzione

Scarichi gratuitamente
1.35 MB
Come cambiare molle di sospensione della parte anteriore su VW Transporter T5 Camion pianale / Telaio (7JD, 7JE, 7JL, 7JY, 7JZ, 7FD) - Guida alla sostituzione

Scarichi gratuitamente
5.35 MB
Come cambiare molle di sospensione della parte posteriore su VW Transporter V Camion pianale / Telaio (7JD, 7JE, 7JL, 7JY, 7JZ, 7FD) - Guida alla sostituzione

Scarichi gratuitamente
1.35 MB
Come cambiare molle di sospensione su un'auto - Guida alla sostituzione

Universale

Scarichi gratuitamente
1.91 MB

La Sua pagina del profilo è il Suo assistente personale

Annota le spese dell’auto, con registro e programma di sostituzione, salva materiali preferiti, appunti e documenti

Installi l'applicazione AUTODOC CLUB!

Il suo manager personale delle spese dell'auto, i consigli di manutenzione, i promemoria sui prossimi appuntamenti e intervalli di assistenza, manuali di riparazione fai da te: tutto questo sul suo smartphone.

Scansionare

Per scaricare l'app:

- scansioni il codice QR
- scaricare dall'App Store
- scaricare da Google Play

4 motivi per cui la spia CONTROLLO AVARIA MOTORE è accesa | I consigli di AUTODOC

3M visualizzazioni

Pubblicato il: 30/03/2022
Sostituire la ventola di raffreddamento del motore | I consigli di AUTODOC

29K visualizzazioni

Pubblicato il: 15/11/2020
Controllare il motorino di avviamento senza rimuoverlo | I consigli di AUTODOC

171K visualizzazioni

Pubblicato il: 01/12/2020
Come realizzare uno spruzzatore di schiuma fai da te | I consigli di AUTODOC

234K visualizzazioni

Pubblicato il: 23/06/2022
